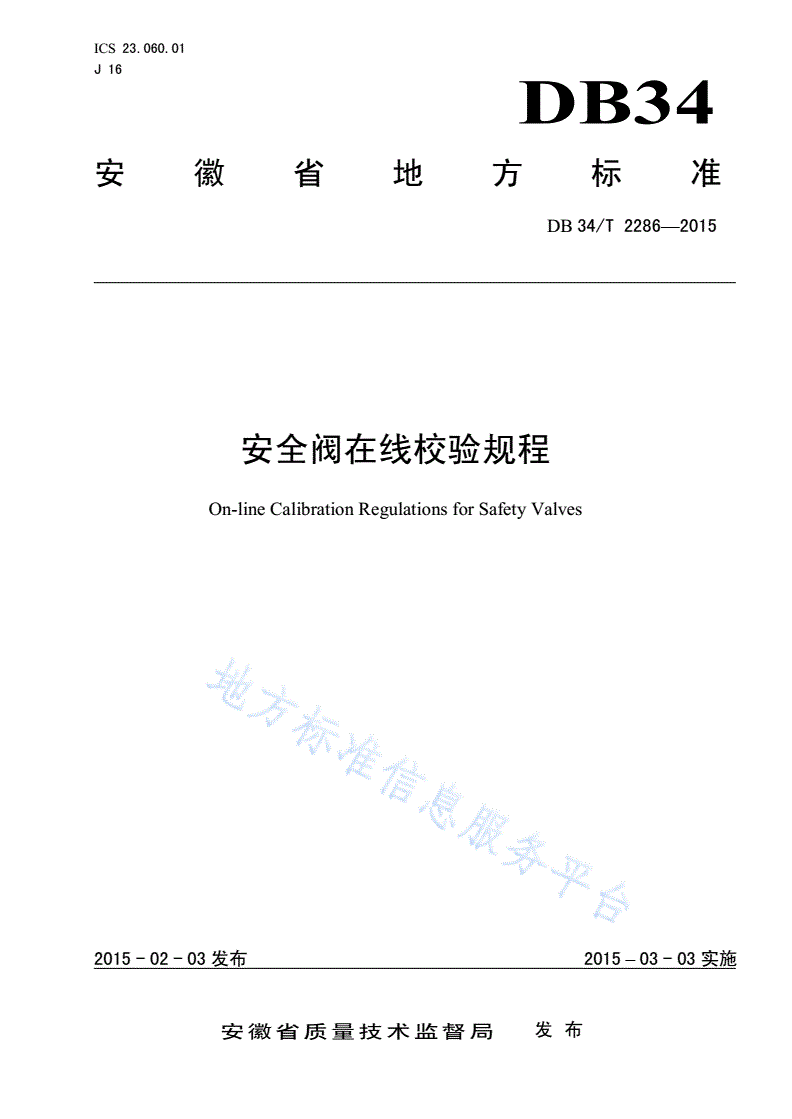

DB34/T 2286-2015 安全阀在线校验规程

ICS23.060.01

J16

DB34

安徽省地方标准

DB34/T2286—2015

安全阀在线校验规程

On-lineCalibrationRegulationsforSafetyValves

文稿版次选择

2015-02-03发布2015–03-03实施

安徽省质量技术监督局发布

DB34/T2286—2015

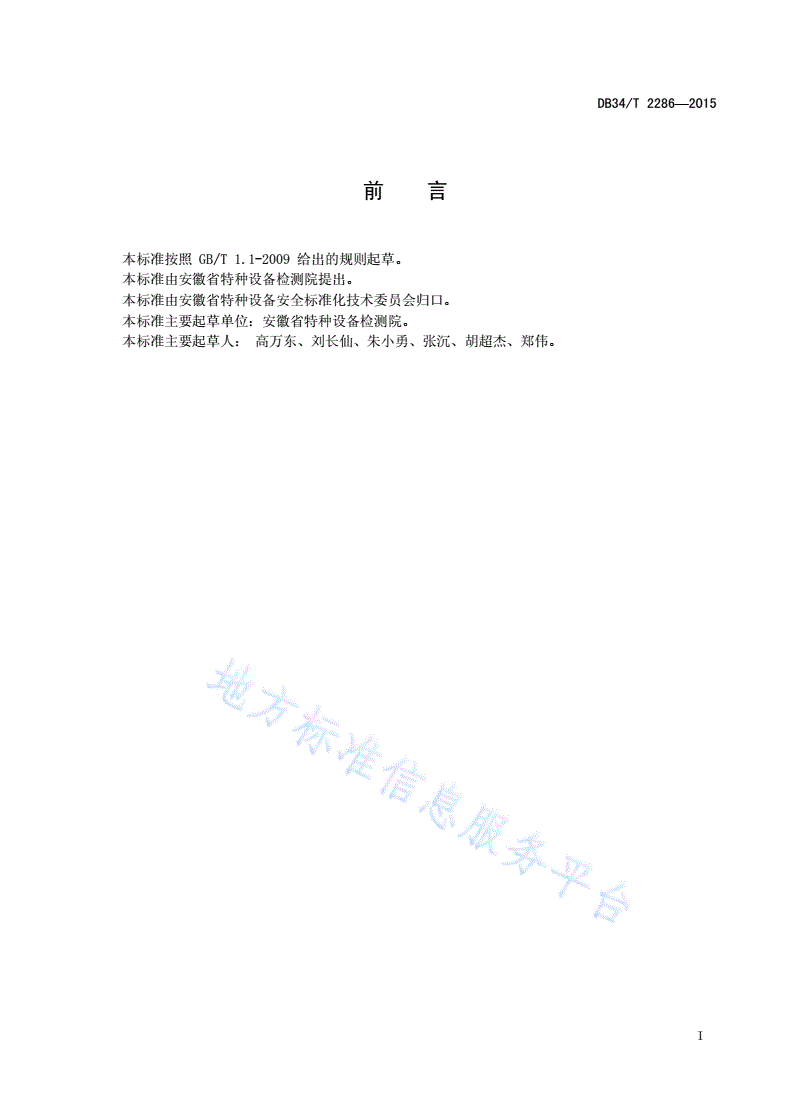

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省特种设备检测院提出。

本标准由安徽省特种设备安全标准化技术委员会归口。

本标准主要起草单位：安徽省特种设备检测院。

本标准主要起草人：高万东、刘长仙、朱小勇、张沉、胡超杰、郑伟。

I

DB34/T2286—2015

安全阀在线校验规程

1范围

本标准规定了安全阀在线校验的术语和定义、一般要求、校验前准备、内容、结果处理、记录与报

告的基本要求。

本标准适用于锅炉、固定式压力容器、压力管道上的直接载荷式安全阀的在线校验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

TSGD0001压力管道安全技术监察规程-工业管道

TSGG0001锅炉安全技术监察规程

TSGR0004固定式压力容器安全技术监察规程

TSGZF001安全阀安全技术监察规程

3术语和定义

TSGZF001中界定的术语和定义适用于本文件。

4一般要求

4.1校验机构和人员

安全阀在线校验机构和校验人员应符合TSGZF001的规定。

4.2校验仪器

4.2.1校验仪器应按国家相关要求定期校验。

4.2.2校验仪器包括机械连接单元、液压动力单元与数据采集单元。

4.2.3机械连接单元与安全阀阀杆严禁焊接连接。

4.2.4机械连接单元应设置限位-强关器。

4.2.5传感器严禁过载使用、撞击等操作。

4.2.6传感器每次使用仪器前，应低限校验。

4.2.7液压动力单元在低温地区使用时，宜加入抗冷凝剂。

4.2.8数据采集单元使用时，不应超出适用温度。

5校验前准备

5.1使用单位按附录A的要求填写安全阀校验委托单，并提供安全阀技术资料及相关设备的运行资料。

1

DB34/T2286—2015

5.2使用单位对有毒有害、易燃易爆介质应有排放回收或处理措施。

5.3使用单位的安全管理人员应到校验现场，当发现有偏离正常操作状况时，应立即停止校验，并采

取措施，确保安全。

5.4校验单位应制定校验方案，方案中应有完善的应急预案和现场人员安全防护措施，做好各项物质

和技术准备，并征求使用单位意见。

5.5校验人员应对现场危险源辨识和控制，同时应遵守校验现场的相关管理规定。

5.6校验人员应做好安全防护，登高作业时应有可靠的安全措施，排放口和泄放口前严禁站人。

5.7校验应由专人统一指挥，参加校验的人员，应熟悉校验程序，保持通讯畅通，听从指挥，服从分

配。

5.8校验用压力表精度应不低于设备就地压力表，且不低于1.0级。

5.9校验现场照明应充足，道路应畅通，校验区域拉设警戒带。

5.10在校验前应对安全阀进行手动排放试验，防止校验时安全阀密封面卡住异物泄漏。

6校验内容与要求

6.1校验周期

安全阀校验周期应符合T
