JJF 1475-2014 弹簧冲击器校准规范

..，喃喃副主la;>~_

+-=-v"姐

带、--、电与

协)~咱~‘'1.~

啕.啕…~'"

网蜘而*古∞m

v…电话你6962315川

\:副涂层董真伪

飞也←，._r

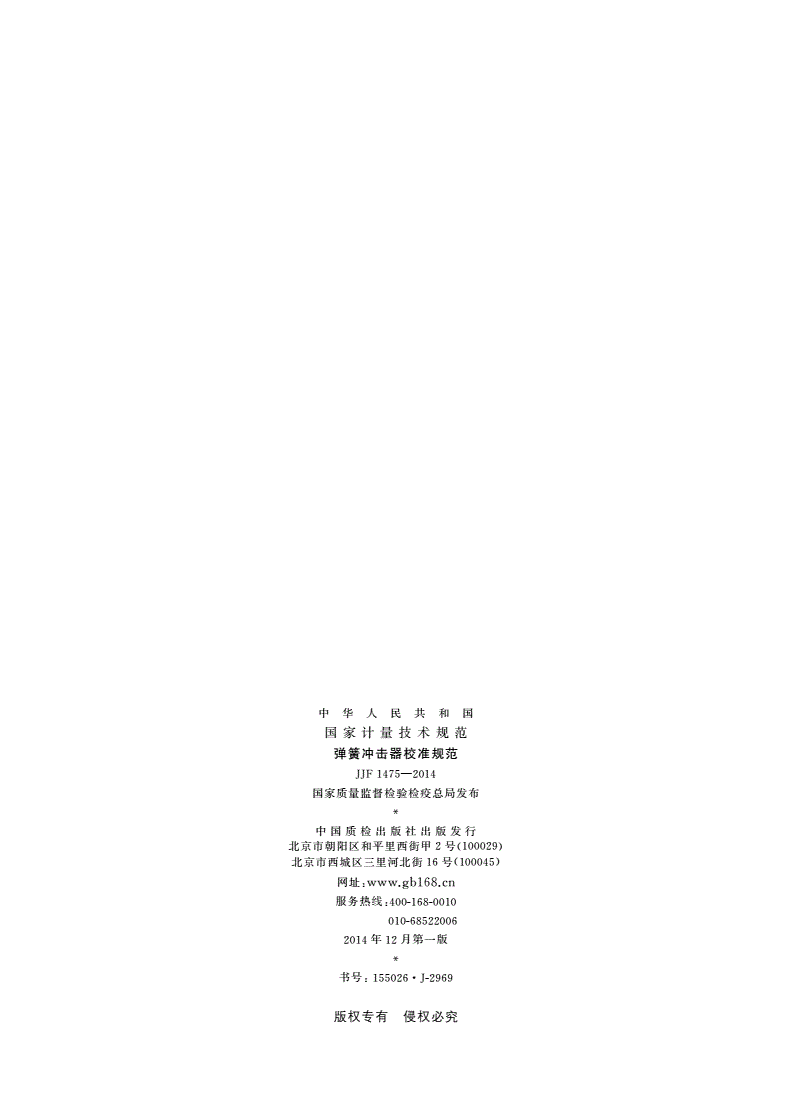

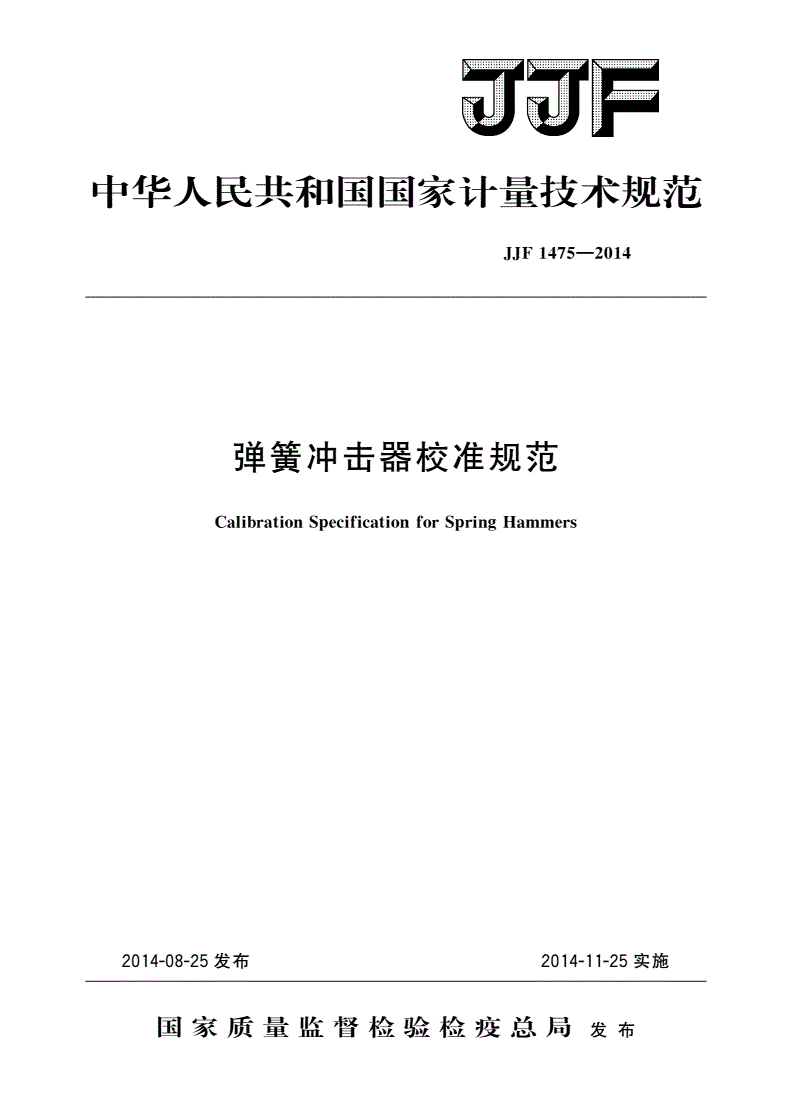

中华人民共和国

国家计量技术规范

弹簧冲击器校准规范

JJF1475-2014

国家质量监督检验检疫总局发布

*

中国质检出版社出版发行

北京市朝阳区和平里西街甲2号(100029)

北京市西城区三里河北街16号(100045)

网址

总编室:(010)64275323发行中心:(010)51780235

读者服务部:(010)68523946

中国标准出版社秦皇岛印刷厂印刷

各地新华书店经销

*

开本880X12301/16印张1字数19千字

2014年12月第一版2014年12月第一次印刷

*

书号155026•J-2969

如有印装差错由本社发行中心调换

版权专有侵权必究

举报电话:(010)68510107

JJF1475-2014

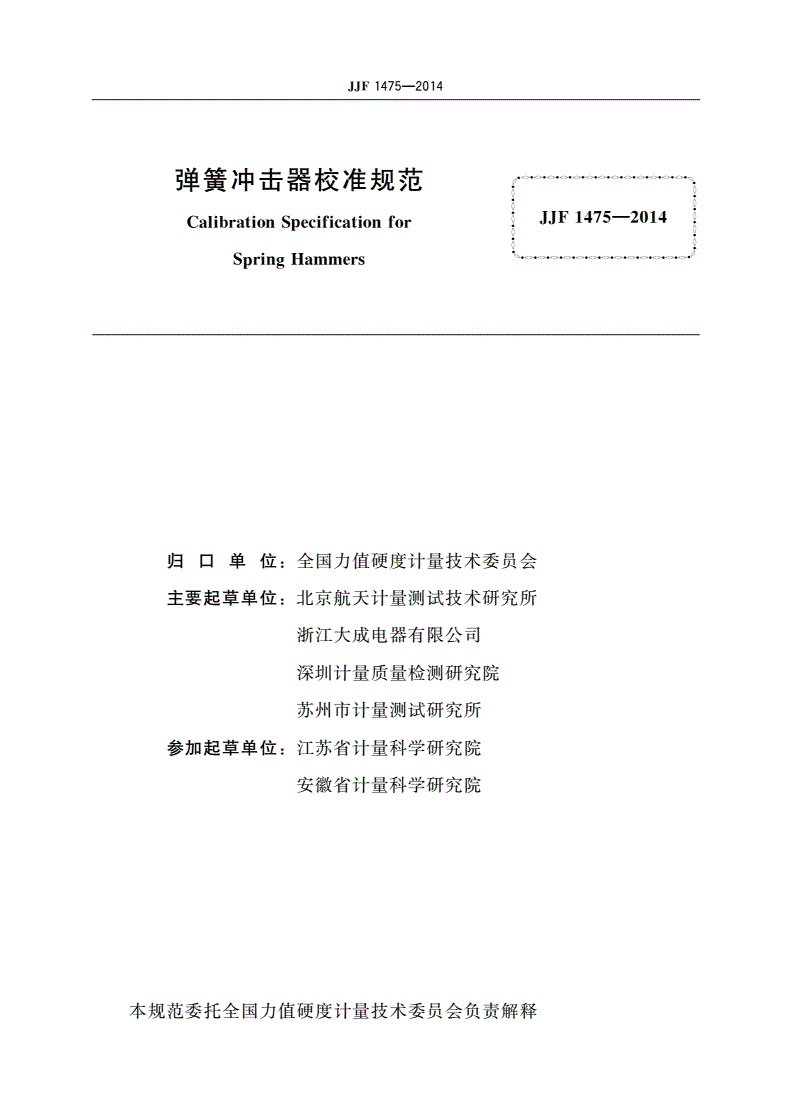

弹簧冲击器校准规范

CalibrationSpecificationfor:JJF1475-2014:

SpringHammers

归口单位:全国力值硬度计量技术委员会

主要起草单位:北京航天计量测试技术研究所

浙江大成电器有限公司

深圳计量质量检测研究院

苏州市计量测试研究所

参加起草单位:江苏省计量科学研究院

安徽省计量科学研究院

本规范委托全国力值硬度计量技术委员会负责解释

JJF1475-2014

本规范主要起草人:

王小三(北京航天计量测试技术研究所)

梅红伟(北京航天计量测试技术研究所)

刘胜(浙江大成电器有限公司)

黄仕源(深圳计量质量检测研究院)

姚明(苏州市计量测试研究所)

参加起草人:

刘炜(江苏省计量科学研究院)

许光(安徽省计量科学研究院)

JJF1475-2014

目录

引言........…….........……........….......…..........………........…………..........(II)

1范围……………………(1)

2引用文件………..…..................………………·……………........……….(υ

3术语……………………〈υ

4概述……………………(1)

5计量特性…….......................……………….........................(1)

5.1锤头球面半径........…...........................……...................………………〈υ

5.2释放力……........……........................…….........…........….......……….(2)

5.3锤头顶点缩进距离……..….........………·…(幻

5.4冲击能量示值误差…..….........….........….........……….(2)

6校准条件……….................………….........…….(2)

6.1环境条件……………….….......……………........……………….......….(2)

6.2校准用标准设备…….……................……........….......……………….(2)

7校准项目和校准方法……...........…..................………….........……….(2)

7.1锤头球面半径…………...........………·…...........….(2)

7.2释放力………........….........……..................……………….(2)

7.3锤头顶点缩进距离……..……..................…·……………(2)

7.4冲击能量示值误差…..…………….........….........……….(2)

8校准结果表达…........…….........……………….........….........……………….(3)

9复校时间间隔…........…….........….........……….(4)

附录A弹簧冲击器校准原始记录参考格式….......................................(5)

附录B弹簧冲击器校准结果不确定度评定方法及实例...........................(7)

I

JJF1475-2014

引

本规范根据JJF1071-2010<<国家计量校准规范编写规则》、JJF1001-2011<<通

用计量术语及定义》、JJF1059.1-2012<<测量不确定度评定与表示》规定的规则编写。

本规范在制定过程中充分考虑了国家标准GBjT2423.55-2006<<电工电子产品环

境试验第2部分:试验方法试验Eh:锤击试验》、IEC60068-2-75<<Environmental

testing一一-Part2-75:Tests、TestEh:Hammertests))，本规范给出了校准弹簧冲击器计

量特性的校准条件、校准项目和校准方法。

本规范为首次发布。

E

JJF1475-2014

弹簧冲击器校准规范

1范围

本规范适用于冲击能量为(0.20r-.-2.00)J的弹簧冲击器校准。

2引用文件

本规范引用下列技术文件:

GB/T2423.55-2006电工电子产品环境试验第2部分:试验方法试验Eh:锤

击试验

凡是注日期的引用文件，仅注日期的版本适用于本校准规范;凡是不注日期的引用

文件，其最新版本(包括所有的修改单)适用于本校准规范。

3术语

冲击能量impactenergy

弹簧冲击器水平放置时，其撞击元件在冲击过程中所释放的能量。

4概述

弹簧冲击器是一种用于电工电子设备及其附件以及类似设备的，按规定方向、能量

和次数进行撞击的试验装置。

弹簧冲击器由撞击元件、弹性负载释放机构及外壳等部件组成，如图1所示。

123456

987

1一释放锥头2一释放锥头弹簧3一释放杆4一释放弹簧5一释放键;

6一操作钮7一锤杆8一锤弹簧9一锤头

图1弹簧冲击器结构示意图

5计量特性

5.1锤头球面半径

锤头球面半径为10mm+O.2mm。

1

JJF1475-2014

5.2释放力

释放撞击元件所需的力不大于10N。

5.3锤头顶点缩进距离

锤弹簧未压缩状态时，锤头顶点缩进释放锥头端面的距离应大于1mm。

5.4冲击能量示值误差

弹簧冲击器的冲击能量试验示值误差技术指标见表1。

表1弹簧冲击器技术指标

冲击能量示值误差/J

冲击能量示值误差/J

标称值/J标称值/J

0.200.70士0.05

土0.02

0.35士0.031.00::f:0.05

O.50+0.042.00+0.05

注:以上指标不是用于合格性判别，仅供参考。

6校准条件

6.1环境条件

环境温度(23士5)oc

相对湿度:三二75%

其他条件:校准时不得有影响校准结果的干扰源。

6.2校准用标准设备

6.2.1专用半径规:最大允许误差:士0.02mm;

6.2.2工作测力仪:测量范围(0~20)N，准确度等级2.0级;

6.2.3深度卡尺或专用量具;

6.2.4弹簧冲击器冲击能量校准装置，校准范围为(0~2)J，不确定度不大于相应校

准点最大允许误差绝对值的1/3。

7校准项目和校准方法

7.1锤头球面半径

用专用半径规测量弹簧冲击器的锤头球面半径，先在某个方向上进行测量，然后旋

0

1

转905.1的要求。

后再测量次，应符合

7.2释放力

将弹簧冲击器垂直向上放置，使用测力仪抵住释放机构，缓慢施加力直至释放撞击

元件，读取工作测力仪上的读数。

7.3锤头顶点缩进距离

锤弹簧未压缩状态时，用深度卡尺的测量基座压紧释放锥头，测量锤头顶点的缩进

距离。

7.4冲击能量示值误差

冲击能量校准示意图如图2所示。

2

JJF1475-2014

62

1

3

4

τ

57

1一轴承2一指针3一摆4一释放基点5一释放装置6一刻度盘7一冲击点

图2弹簧冲击器校准示意图

7.4.1单一能量冲击型

弹簧冲击器的冲击能量校准应该在3个方向上进行，弹簧冲击器每次旋转120口，每

个方向上撞击1次，读取3次撞击值Ei并计算出算术平均值丸，示值误差按照

公式(1)计算。每个方向上冲击能量的示值误差应符合表1的要求。

弹簧冲击器冲击能量的示值误差为:

ð.E=Es-Ei(1)

式中:

ð.E-一弹簧冲击器冲击能量的示值误差，J;

Ei-三次测量值的平均值，J;

Es--弹簧冲击器的设定值，J。

注:校准过程中，应把被校准的弹簧冲击器放进释放基座内，用校准装置的释放机构进行操作，

不能直接手动使弹簧冲击器释放。

7.4.2多挡能量冲击型

多挡能量冲击型弹簧冲击器，每个能量挡位都应按照7.4.1冲击能量示值误差的方

法校准。

8校准结果表达

校准结果应在校准证书或校准报告上反映。校准证书或报告应至少包括如下信息:

a)标题"校准证书"

b)实验室名称和地址;

3

JJF1475-2014

c)进行校准的地点(如果与实验室的地址不同);

d)证书或报告的唯一性标识(如编号)，每页及总页数的标识;

e)送校单位的名称和地址;

f)被校对象的描述和明确标识;

g)进行校准的日期，若与校准结果的有效性及应用有关时，应说明被校对象的接

收日期;

h)如果与校准结果的有效性及应用有关时，应对被校样品的抽样程序进行说明;

i)对校准所依据的技术规范的标识，包括名称及代号;

j)本次校准所用测量标准的溯源性及有效性说明;

k)校准环境的描述;

1)校准结果及其测量不确定度的说明;

m)对校准规范的偏离的说明;

n)校准证书或校准报告签发人的签名、职务或等效标识，以及签发日期;

0)校准结果仅是对被校对象有效的声明;

p)未经实验室书面批准，不得部分复制证书或报告的声明。

经校准的弹簧冲击器，发给校准证书或校准报告，加盖校准印章。

9复校时间间隔

由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所

决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。

弹簧冲击器的复校时间建议为1年。

4

JJF1475-2014

附录A

弹簧冲击器校准原始记录参考格式

记录编号:

委托单位:

型号规格:

仪器名称:

出厂编号:

制造单位:

校准所使用的技术依据:

技术依据

校准所使用的主要计量器具:

准确度等级或

有效期

仪器编号检/校单位证书号

名称型号/规格

最大允许误差

校准地点、环境条件:

地点:温度:。C相对湿度:%

观察结果、数据及计算处理:

1.锤头半径:口符合10mm士0.2mm口不符合10mm士0.2mm

2.释放撞击元件所需的力:

口符合<10N口不符合<10N

3.锤弹簧未压缩状态时，锤头顶点缩进释放锥头端面的距离:

口符合二三1mm口不符合二三1mm

4.单一能量冲击型冲击能量示值误差单位J

实测值

平均值示值误差

标称值

00

0120。240

5

JJF1475-2014

5.多挡能量冲击型冲击能量示值误差单位:J

实测值

能量设定值

平均值示值误差

。。

120。240。

测量不确定度评定u=,k=

校准员:

核验员:

校准时间:

6

JJF1475-2014

附录B

弹簧冲击器校准结果不确定度评定方法及实例

B.1概述

B.1.1校准参数:弹簧冲击器冲击能量。

B.1.2校准标准:弹簧冲击器校准装置。

B.1.3校准依据JJF1475-2014((弹簧冲击器校准规范》。

B.1.4环境条件:室温(18'"'-'28)oc。

B.1.5校准过程:在规定的环境条件下，用弹簧冲击器校准装置按规范要求对弹簧冲

击器冲击能量进行校准，在三个方向上分别进行测量，取三次示值的算术平均值作为弹

簧冲击器的校准值。

B.2测量模型

D.E=Es-Ei(B.1)

式中:

D.E弹簧冲击器冲击能量的示值误差，J;

E-一一三次测量值的平均值，J;

i

Es--弹簧冲击器的设定值，J。

B.3灵敏系数

JD.E

C1=万五i(B.2)

JD.E

C2二二一一=二二了一一i(B.3)

JEi

B.4不确定度来源、分析

B.4.1复现性测量引入的标准不确定度叭。

B.4.2弹簧冲击器校准装置引人的标准不确定度哟。

B.5测量不确定度评定

B.5.1复现性测量引人的标准不确定度为:

Eimax-Eimin

u,(B.4)

j3c

式中:

C一一一极差系数，三次测量的极差系数为1.69。

B.5.2弹簧冲击器校准装置引人的标准不确定度

弹簧冲击器校准装置引人的标准不确定度根据校准装置的扩展不确定度计算:

U1

U2-2(B.5)

式中:

一一弹簧冲击器校准装置在某校准点的扩展不确定度

U，J。

1

7

JJF1475-2014

B.5.3合成标准不确定度评定

表B.1标准不确定度分量汇总表

不确定度分量不确定度来源标准不确定度灵敏系数

评定方法

Eimax-Eimin

A1

Ul复现性测量

J3c

Ul

一

U2B1

校准装置

2

假设各不确定度分量不相关，则合成标准不确定度按式。.6)计算。

Uc=VUI十U~CB.6)

B.5.4扩展不确定度评定

取包含因子k=2，则冲击能量校准值的扩展不确定度按式CB.7)计算。

u=是xUc=2XUcCB.7)

B.6测量不确定度评定实例

B.6.1采用弹簧冲击器校准装置对单一能量冲击弹簧冲击器和多挡能量冲击弹簧冲击

器进行校准，得到的试验数据如表B.2和表B.3所示。

表B.2单一能量冲击弹簧冲击器不确定度评定实例校准数据

测量结果

校准结果/J

标称冲击能量/J

方位

冲击示值/J

。。o.51

0.5120。O.520.51

240。0.50

表B.3多挡能量冲击弹簧冲击器不确定度评定实例校准数据

测量结果

校准结果/J

冲击能量设定值/J

方位

冲击示值/J

。。0.20

0.20120。0.200.20

240。0.20

。。0.35

O.35120。O.350.35

240。0.35

8

JJF1475-2014

表B.3(续)

测量结果

冲击能量设定值/J

校准结果/J

方位

冲击示值/J

。。0.49

0.50120。0.500.49

240。0.49

。。0.70

0.70120。0.710.71

24000.71

。。1.00

1.0120。1.021.01

240。1.01

」

B.6.2不确定分量的计算

采用三次测量得到的试验数据，极差系数C=1.69。根据公式。.4)计算出不确

定度分量屿，根据式CB.5)，计算出不确定度分量的，并根据公式CB.6)计算出合

成不确定度。单一能量冲击型和多挡能量冲击型校准结果的标准不确定度分量、合成不

确定度汇总表分别见表B.4和表B.5。

表B.4单一能量冲击型校准结果标准不确定度分量、合成不确定度汇总表

标称冲击能量/JUl/JU2/JUc/J

0.50.0030.0050.006

表B.5多挡能量冲击型校准结果标准不确定度分量、合成不确定度汇总表

标称冲击能量/JUl/JU2/JujJ

0.200.000.0020.002

O.350.000.0040.004

O.500.0030.0050.006

0.700.0030.0070.008

1.00.0070.0100.012

叮

hkm--NO-

JJF1475-2014

B.6.3扩展不确定度

守

取包含因子k=2，则单一冲击型和多挡冲击型弹簧冲击器冲击能量的扩展不确定

F

同同嗣'

度按公式。.7)计算，结果如表B.6所示。

表B.6弹簧冲击器校准结果扩展不确定度汇总表

U/J(是=2)

标称冲击能量/J备汪

0.500.012

单一能量冲击型弹簧冲击器

0.200.004

0.350.008

0.500.012多挡能量冲击型弹簧冲击器

0.700.016

1.00.024

版权专有侵权必究

*

书号:155026•J-2969

JJF1475-2014

打印日期2015年1月15日F007
