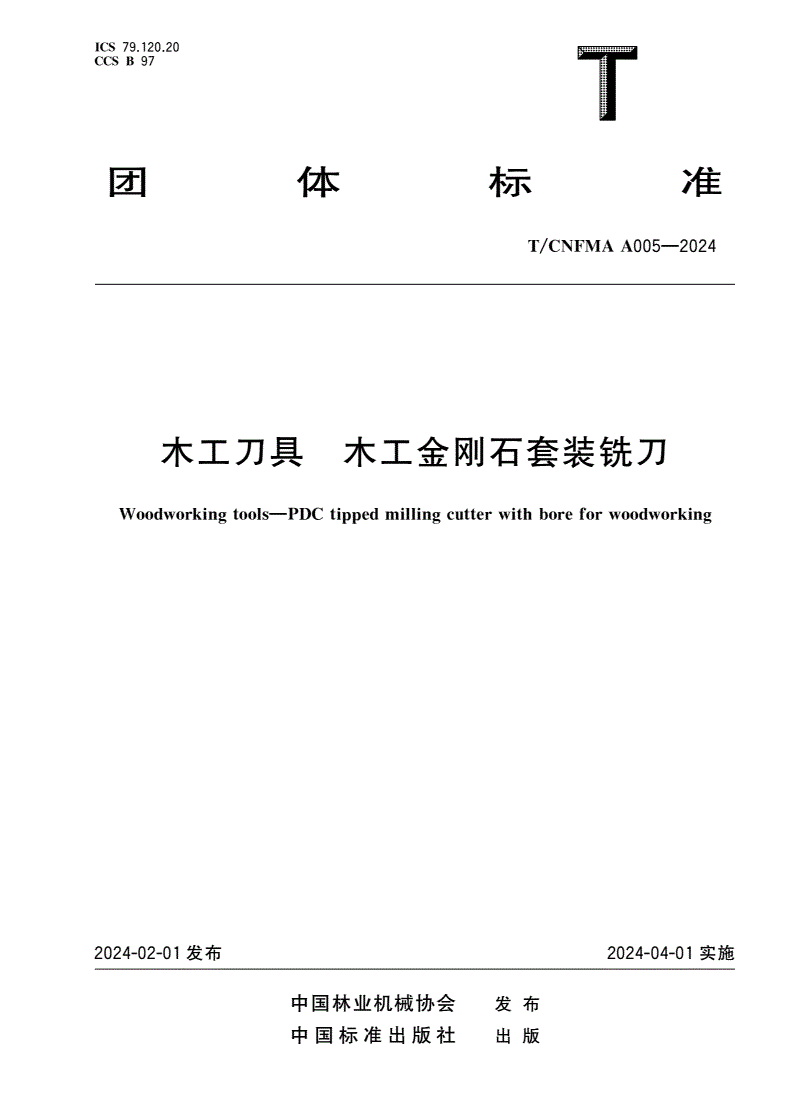

T/CNFMA A005-2024 木工刀具 木工金刚石套装铣刀

ICS7912020

CCSB.97.

团体标准

T/CNFMAA005—2024

木工刀具木工金刚石套装铣刀

Woodworkingtools—PDCtippedmillingcutterwithboreforwoodworking

2024-02-01发布2024-04-01实施

中国林业机械协会发布

中国标准出版社出版

T/CNFMAA005—2024

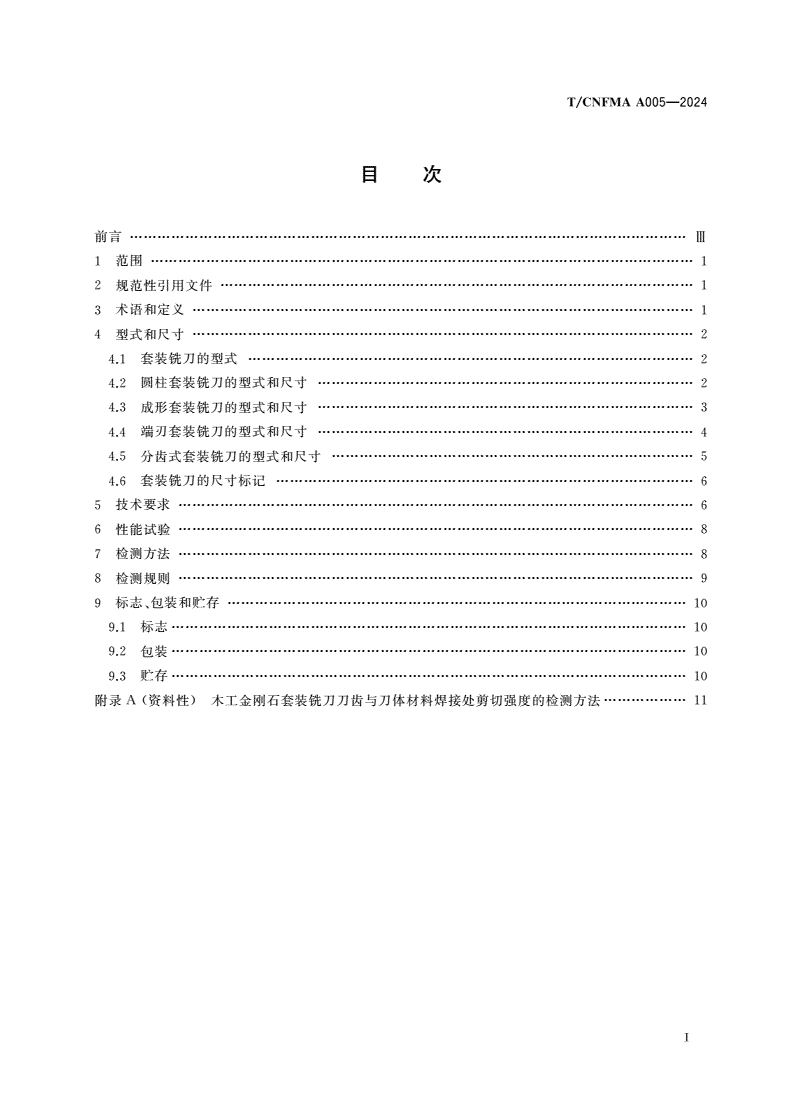

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

型式和尺寸

4………………2

套装铣刀的型式

4.1……………………2

圆柱套装铣刀的型式和尺寸

4.2………………………2

成形套装铣刀的型式和尺寸

4.3………………………3

端刃套装铣刀的型式和尺寸

4.4………………………4

分齿式套装铣刀的型式和尺寸

4.5……………………5

套装铣刀的尺寸标记

4.6………………6

技术要求

5…………………6

性能试验

6…………………8

检测方法

7…………………8

检测规则

8…………………9

标志包装和贮存

9、………………………10

标志

9.1…………………10

包装

9.2…………………10

贮存

9.3…………………10

附录资料性木工金刚石套装铣刀刀齿与刀体材料焊接处剪切强度的检测方法

A()………………11

Ⅰ

T/CNFMAA005—2024

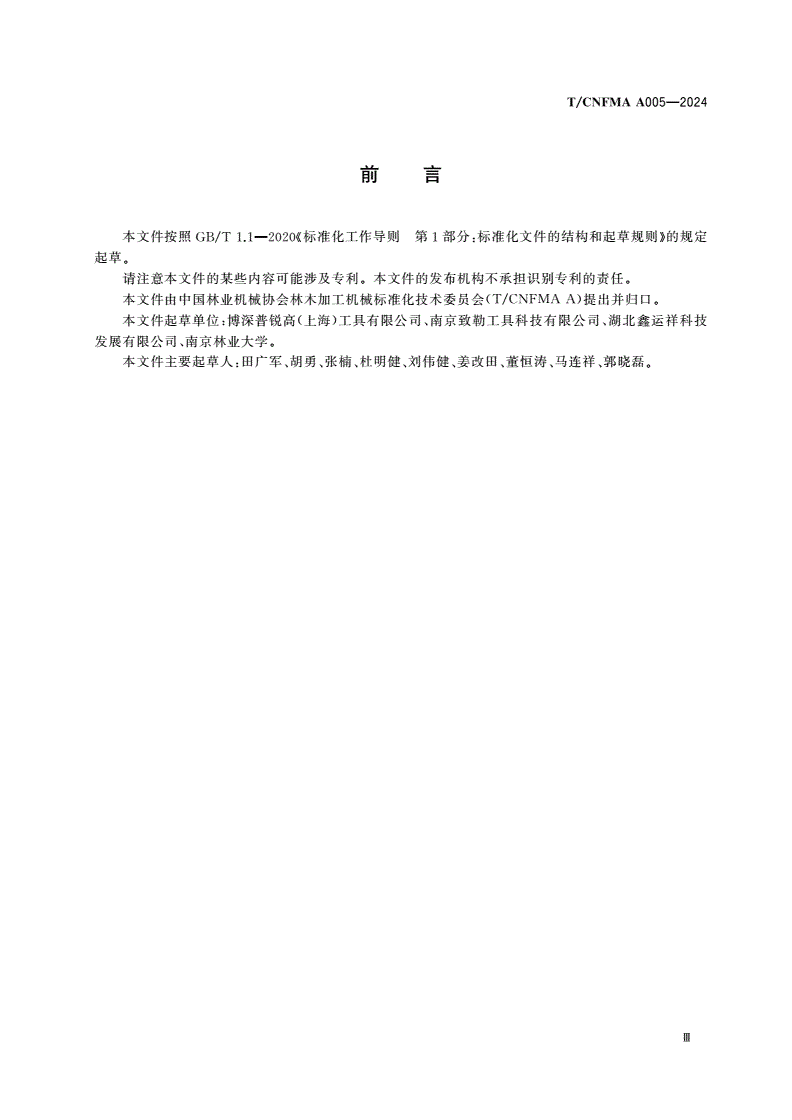

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国林业机械协会林木加工机械标准化技术委员会提出并归口

(T/CNFMAA)。

本文件起草单位博深普锐高上海工具有限公司南京致勒工具科技有限公司湖北鑫运祥科技

:()、、

发展有限公司南京林业大学

、。

本文件主要起草人田广军胡勇张楠杜明健刘伟健姜改田董恒涛马连祥郭晓磊

:、、、、、、、、。

Ⅲ

T/CNFMAA005—2024

木工刀具木工金刚石套装铣刀

1范围

本文件规定了木工金刚石套装铣刀以下简称套装铣刀的型式和尺寸技术要求性能试验检测

()、、、

规则标志包装和贮存描述了相应的检测方法

、、,。

本文件适用于铣削木材竹材以及各类人造板材的木工金刚石套装铣刀

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

优质碳素结构钢

GB/T699

碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T3274

机械振动恒态刚性转子动平衡品质要求第部分规范与平衡允差

GB/T9239.1—2006()1:

的检验

中密度纤维板

GB/T11718

木工机床安全通则

GB12557

木工刀具术语铣刀

GB/T14897.3

木工刀具安全铣刀圆锯片

GB/T18955、

超硬磨料人造金刚石技术条件

JB/T7989

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T14897.3。

31

.

金刚石复合片polycrystallinediamondcompositePDC

;

采用金刚石微粉与硬质合金基片在超高压高温条件下烧结而成的一种复合材料

。

32

.

金刚石套装铣刀PDCtippedmillingcutterwithbore

刀齿材料为金刚石复合片刀齿镶焊在刀体上使用套装孔及刀毂面进行安装和定位的铣刀

,,。

33

.

圆柱套装铣刀columncutterwithbore

圆周上切削刃与铣刀旋转轴线平行或等距成一定角度工作时形成圆柱表面的套装铣刀当螺旋

,。

角λ时为直齿圆柱套装铣刀当螺旋角λ时为螺旋圆柱套装铣刀

=0,;≠0,。

34

.

成形套装铣刀profilecutterwithbore

圆周上的切削刃由单个或多个刀齿组成切削刃口是曲线形状的套装铣刀

,。

35

.

端刃套装铣刀endcutterwithbore

切削主刃分布在刀具端面上与铣刀旋转轴垂直工作时形成平面的套装铣刀

,,。

1
