CJ/T 125-2014 燃气用钢骨架聚乙烯塑料复合管及管件

ICS91140

P47.

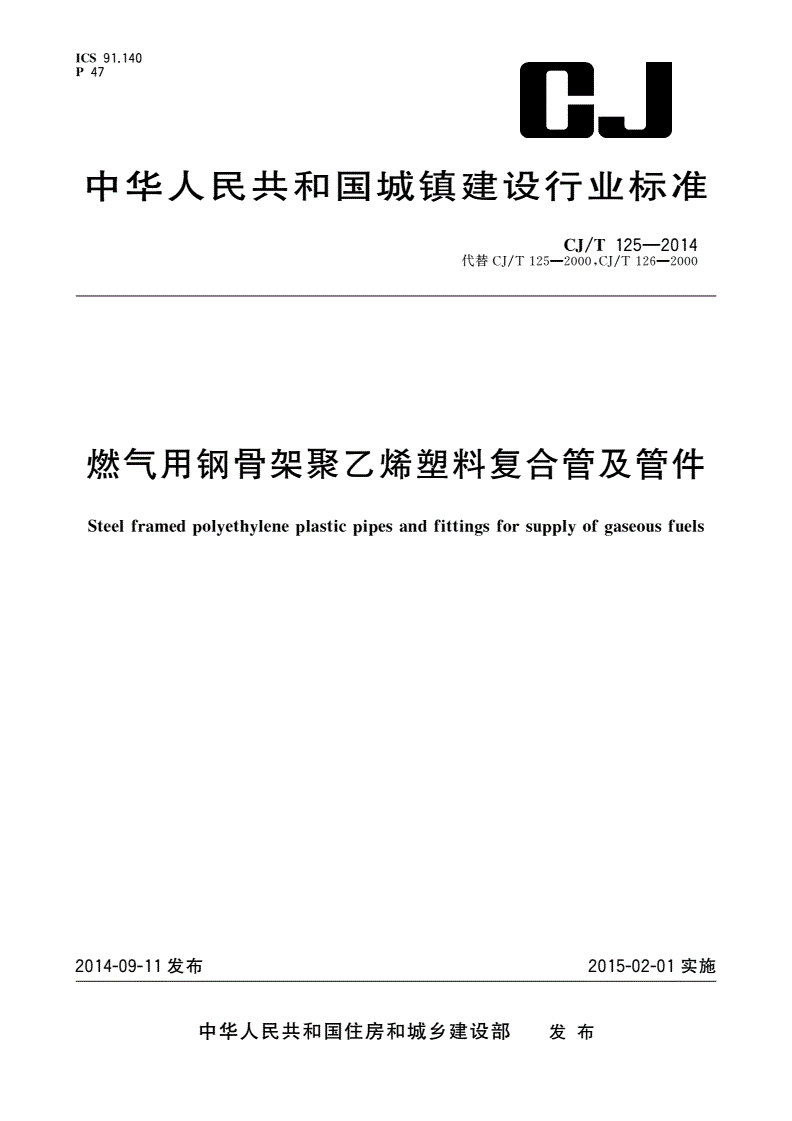

中华人民共和国城镇建设行业标准

CJ/T125—2014

代替

CJ/T125—2000,CJ/T126—2000

燃气用钢骨架聚乙烯塑料复合管及管件

Steelframedpolyethyleneplasticpipesandfittingsforsupplyofgaseousfuels

2014-09-11发布2015-02-01实施

中华人民共和国住房和城乡建设部发布

CJ/T125—2014

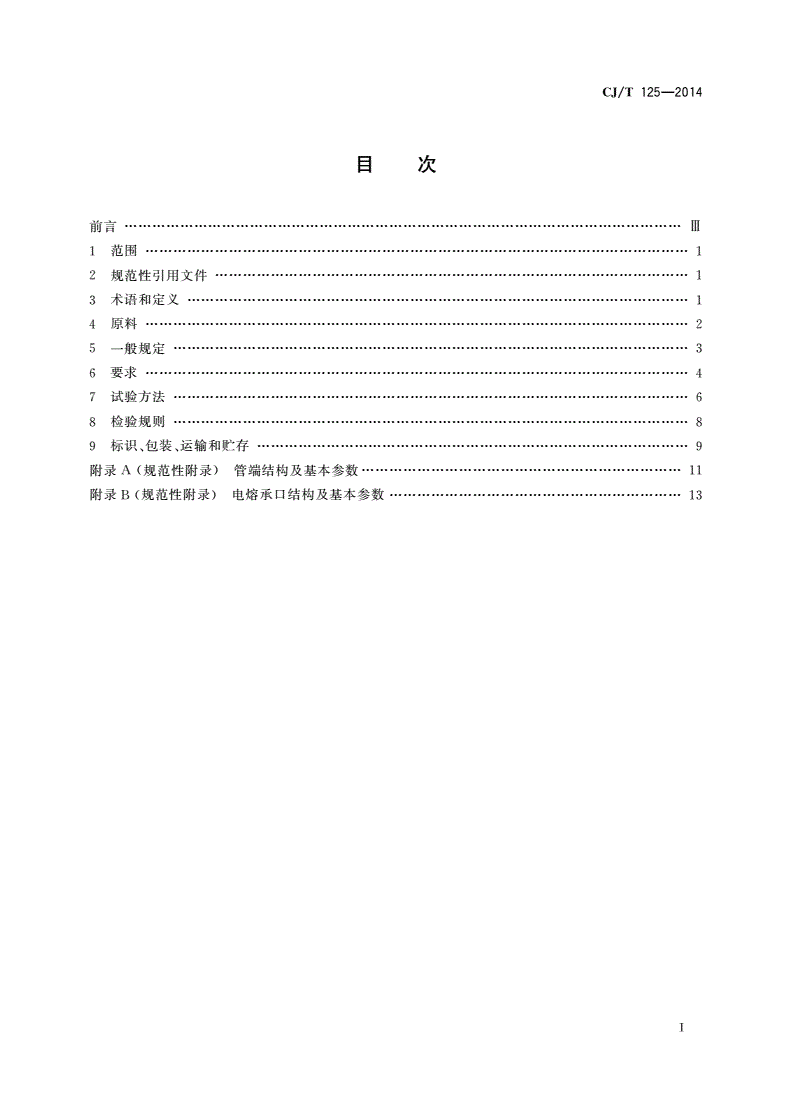

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

原料

4………………………2

一般规定

5…………………3

要求

6………………………4

试验方法

7…………………6

检验规则

8…………………8

标识包装运输和贮存

9、、…………………9

附录规范性附录管端结构及基本参数

A()……………11

附录规范性附录电熔承口结构及基本参数

B()………13

Ⅰ

CJ/T125—2014

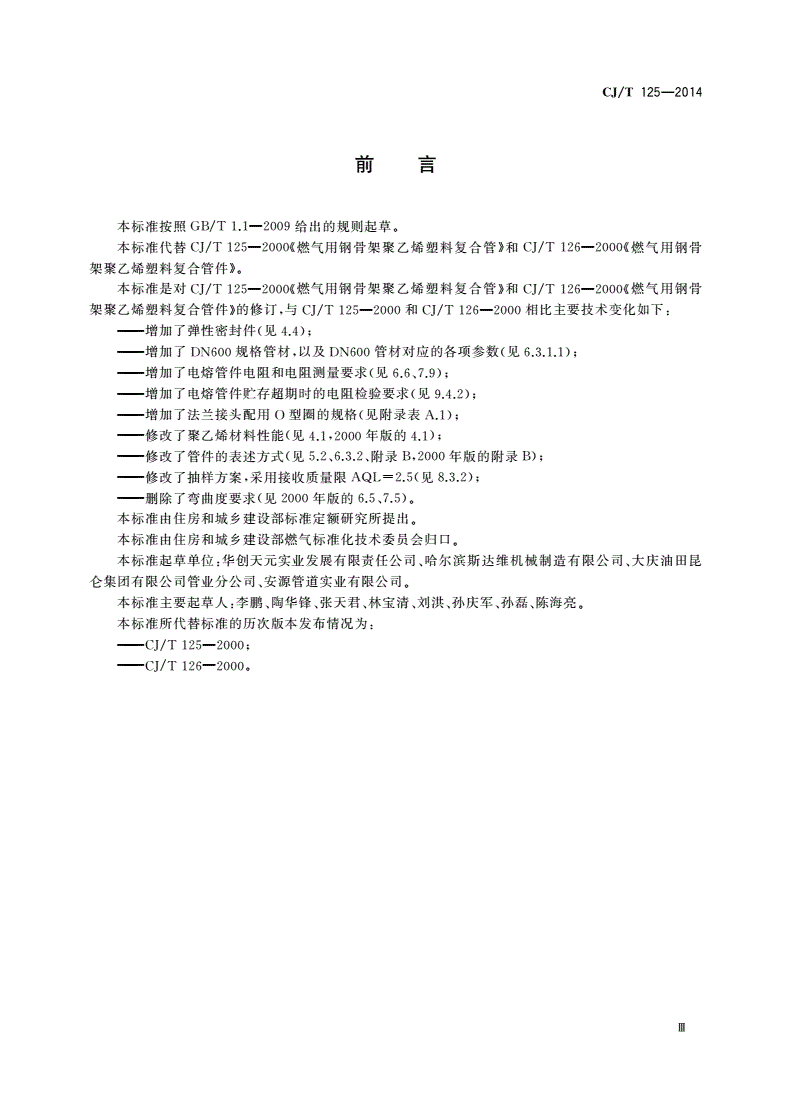

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替燃气用钢骨架聚乙烯塑料复合管和燃气用钢骨

CJ/T125—2000《》CJ/T126—2000《

架聚乙烯塑料复合管件

》。

本标准是对燃气用钢骨架聚乙烯塑料复合管和燃气用钢骨

CJ/T125—2000《》CJ/T126—2000《

架聚乙烯塑料复合管件的修订与和相比主要技术变化如下

》,CJ/T125—2000CJ/T126—2000:

增加了弹性密封件见

———(4.4);

增加了规格管材以及管材对应的各项参数见

———DN600,DN600(6.3.1.1);

增加了电熔管件电阻和电阻测量要求见

———(6.6、7.9);

增加了电熔管件贮存超期时的电阻检验要求见

———(9.4.2);

增加了法兰接头配用型圈的规格见附录表

———O(A.1);

修改了聚乙烯材料性能见年版的

———(4.1,20004.1);

修改了管件的表述方式见附录年版的附录

———(5.2、6.3.2、B,2000B);

修改了抽样方案采用接收质量限见

———,AQL=2.5(8.3.2);

删除了弯曲度要求见年版的

———(20006.5、7.5)。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部燃气标准化技术委员会归口

。

本标准起草单位华创天元实业发展有限责任公司哈尔滨斯达维机械制造有限公司大庆油田昆

:、、

仑集团有限公司管业分公司安源管道实业有限公司

、。

本标准主要起草人李鹏陶华锋张天君林宝清刘洪孙庆军孙磊陈海亮

:、、、、、、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T125—2000;

———CJ/T126—2000。

Ⅲ

CJ/T125—2014

燃气用钢骨架聚乙烯塑料复合管及管件

1范围

本标准规定了燃气用钢骨架聚乙烯塑料复合管以下简称管材及钢骨架聚乙烯塑料复合管件以

()(

下简称管件的术语和定义原料一般规定要求试验方法检验规则标识包装运输和贮存

),,,,,,、、。

本标准适用于工作温度为最大工作压力不大于公称内径

-20℃~40℃,1.6MPa,50mm~

的燃气用钢骨架聚乙烯塑料复合管及管件

600mm。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

金属材料拉伸试验第部分室温试验方法

GB/T228.11:

热轧钢板和钢带的尺寸外形重量及允许偏差

GB/T709、、

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GB/T1033.11:、

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

塑料试样状态调节和试验的标准环境

GB/T2918

塑料自然日光气候老化玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化

GB/T3681、

的暴露试验方法

热塑性塑料熔体质量流动速率和熔体体积流动速率的测定

GB/T3682

流体输送用热塑性塑料管材耐内压试验方法

GB/T6111

热塑性塑料管材纵向回缩率的测定

GB/T6671

塑料管道系统塑料部件尺寸的测定

GB/T8806

聚乙烯管材和管件炭黑含量的测定热失重法

GB/T13021()

燃气用埋地聚乙烯管道系统第部分管材

GB15558.1—2003(PE)1:

聚烯烃管材管件和混配料中颜料及炭黑分散的测定方法

GB/T18251、

热塑性塑料压力管材和管件用材料分级和命名总体使用设计系数

GB/T18475()

流体输送用聚烯烃管材耐裂纹扩展的测定切口管材裂纹慢速增长的试验方法

GB/T18476

切口试验

()

塑料差示扫描量热法第部分氧化诱导时间等温和氧化诱导

GB/T19466.6(DSC)6:(OIT)

温度动态的测定

(OIT)

燃气输送管及配件用橡胶密封圈胶料

HG/T3092

一般用途低碳钢丝

YB/T5294

3术语和定义

下列术语和定义适用于本文件

。

31

.

公称压力nominalpressure

管材及管件在条件下输送天然气时允许使用的最大工作压力用表示

20℃,PN。

1

CJ/T125—2014

32

.

钢骨架聚乙烯塑料复合管steelframedpolyethyleneplasticpipe

将连续缠绕焊接成型的网状钢筋骨架与聚乙烯塑料共挤成型的复合管

。

33

.

钢骨架聚乙烯塑料复合管件steelframedpolyethyleneplasticfitting

将薄钢板冲孔卷筒焊制成的加强骨架与聚乙烯塑料注塑成型的复合管件

、,。

4原料

41聚乙烯

.

411混配料

..

生产管材及管件应使用聚乙烯混配料混配料中仅加入生产和应用必要的添加剂所有添加剂应均

,,

匀分散不应使用回用料

。。

412混配料的性能

..

聚乙烯混配料的性能应符合表的规定

1。

表1聚乙烯混配料的性能

性能单位要求试验参数试验方法

密度3基础树脂

kg/m≥930()23℃GB/T1033.1

且最大偏差不应超

熔体质量流动速率0.2~1.4,

MFRg/10min过混配料标称值的190℃,5kgGB/T3682

±20%

挥发分含量GB/T15558.1—2003

mg/kg≤350—中附录的规定

C

炭黑含量质量分数

()%2.0~2.5—GB/T13021

热稳定性氧化诱导时间

()min>20200℃GB/T19466.6

炭黑分散度级

≤3—GB/T18251

颜料分散非黑色混配料级

()≤3—GB/T18251

耐慢速裂纹增长

enh50080℃,0.8MPaGB/T18476

(>5mm)

长期静液压强度年

MPa≥8.020℃,50,97.5%GB/T18475

耐气体组分环应力GB/T15558.1—2003

h≥2080℃,2MPa()中附录的规定

D

42钢丝

.

421钢丝应采用一般用途低碳钢丝交货状态为镀锌或镀铜钢丝钢丝的直径力学性能和表面

..,SZ,、

镀层质量应符合的规定根据需要也可选用性能更优的低碳合金钢或结构钢钢丝

YB/T5294。,。

422钢丝抗拉强度不应小于

..400MPa。

423ϕ含ϕ以下钢丝不应有半径小于的弯曲ϕ以上钢丝不应有半径小于

..3.0(3.0)30mm,3.060mm

的弯曲

。

2

CJ/T125—2014

424管材钢丝网格密度及钢丝公称直径见表薄壁管材网格密度应符合表的规定经线纬线直

..2,2,、

径不小于

2.0mm。

表2管材网格密度及钢丝公称直径单位为毫米

钢丝公称直径d

公称内径网格密度

DN/ID经线纬线

50

65≤9×92.02.5

80

100

125

150

≤12×92.0
