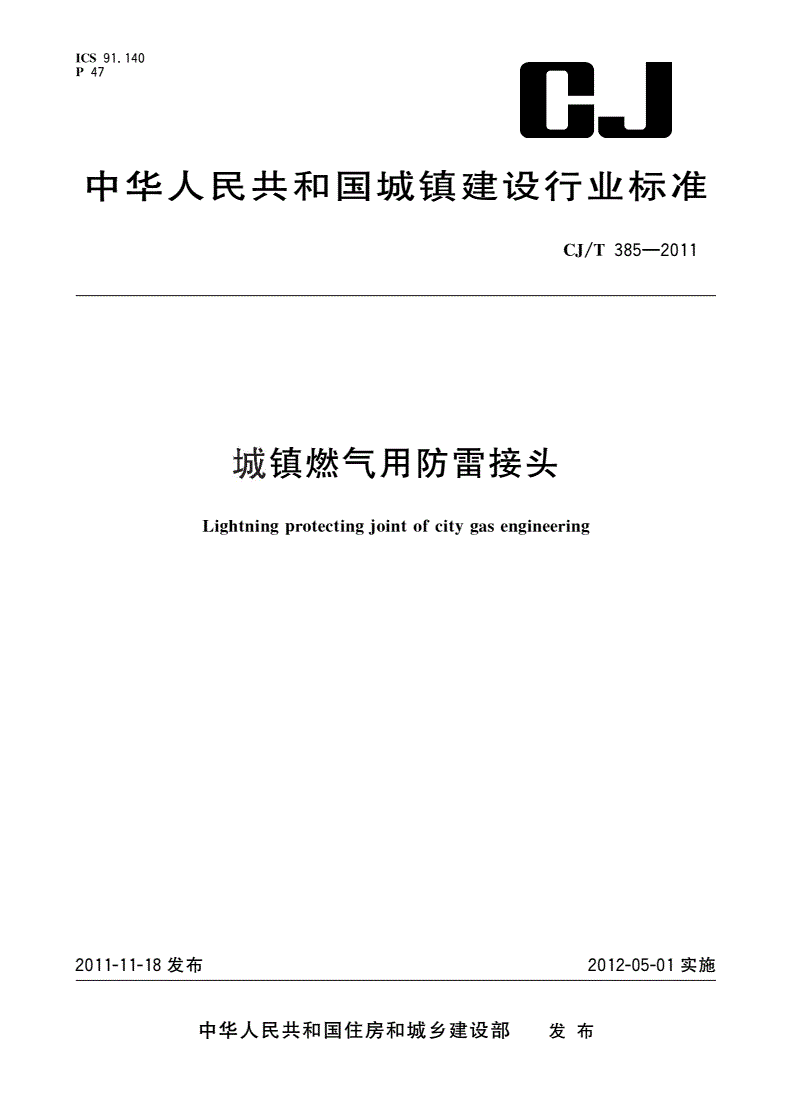

CJ/T 385-2011 城镇燃气用防雷接头

ICS91.140

P47

中华人民共和国城镇建设行业标准

/—

CJT3852011

城镇燃气用防雷接头

Lihtninrotectinointofcitasenineerin

ggpgjyggg

ㅤㅤㅤㅤ

2011-11-18发布2012-05-01实施

中华人民共和国住房和城乡建设部发布

/—

CJT3852011

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

、

4分类型号和规格…………………………2

4.1分类…………………2

4.2型号…………………3

4.3规格…………………3

5要求………………………3

5.1基本要求……………3

5.2材料…………………3

5.3外观…………………4

5.4结构…………………4

5.5性能…………………4

6试验方法…………………5

ㅤㅤㅤㅤ

6.1耐冲击性能试验……………………5

6.2气密性能试验………………………6

6.3强度性能试验………………………6

6.4电绝缘强度性能试验………………6

6.5拉伸性能试验………………………6

6.6耐候性能试验………………………6

7检验规则…………………6

7.1出厂检验……………6

7.2型式检验……………7

7.3检验项目不合格分类………………7

、、

8标识包装运输和贮存…………………8

8.1标识…………………8

8.2包装…………………8

8.3运输…………………8

8.4贮存…………………8

()

附录资料性附录防雷接头安装使用要求…………

A9

参考文献……………………10

/—

CJT3852011

城镇燃气用防雷接头

1范围

(),、,,

本标准规定了城镇燃气用防雷接头简称防雷接头的术语和定义分类型号和规格要求试验方

,,、、。

法检验规则标识包装运输和贮存

,

本标准适用于公称尺寸DN≤150公称压力PN≤0.4MPa的用户燃气管道用防闪电电涌侵入的

接头。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/()

GBT1047管道元件DN公称尺寸的定义和选用

/()

GBT1048管道元件PN公称压力的定义和选用

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/:

密封管螺纹第部分圆锥内螺纹与圆锥外螺纹

GBT7306.255°2

/输送流体用无缝钢管ㅤㅤㅤㅤ

GBT8163

/涂装前钢材表面锈蚀等级和除锈等级

GBT8923

/0可锻铸铁件

GBT944

/石油天然气工业输送钢管交货技术条件第部分:级钢管

GBT9711.11A

/石油天然气工业输送钢管交货技术条件第部分:级钢管

GBT9711.22B

/通用阀门不锈钢铸件技术条件

GBT12230

/流体输送用不锈钢无缝钢管

GBT14976

():

燃气用埋地聚乙烯管道系统第部分管材

GB15558.1PE1

/埋地钢质管道聚乙烯防腐层

GBT23257

—建筑物防雷设计规范

GB500572010

GB50251输气管道工程设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

防雷接头lihtninrotectionoint

ggpj

,

用于用户燃气管道将室内设备和设施与户外金属管道绝缘隔离的具有防闪电电涌侵入功能的管

。。

道接头防雷接头结构见图1

1

/—

CJT3852011

说明:

———金属短管;

1

2———绝缘材料;

3———锁紧套。

)焊接的防雷接头

a

ㅤㅤㅤㅤ

说明:

———金属短管;

1

2———锁紧套;

3———绝缘套管;

4———绝缘材料;

———定位圈。

5

)螺纹连接的防雷接头

b

图防雷接头结构示意图

1

3.2

闪电电涌侵入lihtninsureonincominservices

gggg

、,,,

由于雷电对架空线路电缆线路或金属管道的作用雷电波即闪电电涌可能沿着这些管线侵入屋

,。

内危及人身安全或损坏设备

[—,]

GB5005720102.0.18

、

4分类型号和规格

4.1分类

按连接方式分为以下两种:

2

/—

CJT3852011

),;

a采用螺纹连接的防雷接头代号为L

),。

b采用焊接的防雷接头代号为H

4.2型号

型号表示:FLJT---

自定义号

公称尺寸:

DN

:()

连接方式或焊接时应标明金属短管长度

LH

:

名称代号防雷接头

示例:

公称尺寸,,:。

DN80连接方式为焊接金属短管长度为的型防雷接头其型号标记为FLJT-H200-80-1

200mm1

4.3规格

防雷接头规格尺寸见表1。

表1防雷接头规格

公称尺寸,长度/连接方式焊接时金属短管长度/

DNLmmLmm

12

15

20≥200≥120

25螺纹连接/焊接

ㅤㅤㅤㅤ

40

≥500≥150

50

80≥300

100≥800焊接

≥350

150

5要求

5.1基本要求

防雷接头应符合下列规定:

)/,/;

a防雷接头的公称尺寸应符合GBT1047的规定公称压力应符合GBT1048的规定

),;

b防雷接头的产品设计文件有特殊要求时还应符合设计文件的要求

),;

c防雷接头的金属短管与绝缘段的接合宜采用冷挤压方式不应采用螺纹连接和粘接

),。

d防雷接头与其连接管道匹配的具体要求见附录A

5.2材料

钢管应符合/(级钢管除外)、/、/和/的

5.2.1GBT9711.1L175GBT9711.2GBT8163GBT14976

规定。

,。/,

5.2.2螺纹连接时金属短管可采用铸件铸铁件应符合GBT9440的规定不锈钢铸件应符合

/的规定。

GBT12230

3

/—

CJT3852011

绝缘材料采用管材时,管材应符合的规定。

5.2.3PEPEGB15558.1

5.3外观

,、,、

5.3.1在日光或灯光照射下用目测方法进行检验防雷接头的外观应清洁平整不应有明显的划痕

破损及变形。

()。

5.3.2防雷接头金属件的外表面应进行防腐处理不锈钢除外

5.4结构

,/。

5.4.1采用螺纹连接的防雷接头其螺纹型式应符合GBT7306.2的规定

,。

5.4.2采用焊接连接的防雷接头其焊接端应考虑焊接工艺热影响区

,,。

防雷接头长度公差为垂直度公差为公称尺寸同轴度公差为公称尺寸

5.4.3±4mm4%4%

5.5性能

5.5.1耐冲击性能

,,

防雷接头通入压力为的空气状态下固定两端经表所规定的冲击功按规定对准接头

0.6MPa2

,、、。。

冲击后接头应无漏气破损松动现象试验方法见6.1

表2冲击功

公称尺寸,

DN152025405080100150

冲击功/

EJ13.521304250

ㅤㅤㅤㅤ

:()

注冲击试验公式E=ML1-cosα

g

式中:

———,(),·;

E冲击功单位为焦耳J1J=0.102kfm

g

———,();

M重锤质量单位为千克kg

———,();

L重锤回转轴中心到重心的距离单位为米m

2

———,(/);

g重力加速度单位为米每二次方秒ms

α———重锤上扬角度。

5.5.2气密性能

,,。。

对防雷接头施加0.5MPa的气压保持1min应无泄漏试验方法见6.2

5.5.3强度性能

,,。。

对防雷接头施加0.6MPa的气压保持1min应无泄漏试验方法见6.3

5.5.4电绝缘强度性能

防雷接头击穿电压不应小于60kV。试验方法见6.4。

5.5.5拉伸性能

5.5.5.1恒定拉伸速率性能

。

防雷接头进行恒定拉伸速率试验后绝缘材料与金属短管连接处应无任何泄漏和相对轴向位移试

验方法见6.5.1。

4

/—

CJT3852011

5.5.5.2恒定荷载拉伸性能

(),

在温度下进行表规定的恒定载荷拉伸性能试验后绝缘材料与金属短管连接处应无任

85±5℃3

。。

何泄漏和相对轴向位移试验方法见6.5.2

表3端载荷单位为牛顿

公称尺寸,端负荷公称尺寸,端负荷

DNDN

15430502300

20560807500

2573010011500

40148015024000

5.5.6耐候性能

,。

对防雷接头分别在和范围内进行耐候性试验后防雷接头应无泄漏试验方

-40℃70℃

法见6.6。

6试验方法

6.1耐冲击性能试验

ㅤㅤㅤㅤ

、。

6.1.1试验介质为干燥洁净的空气

6.1.2试验装置为冲击试验台。

,,,

按图所示在防雷接头试样两端将接头按其结构紧固通入压力为的空气后施加

6.1.320.6MPa

,、。

表规定的冲击功确认接头无破损泄漏以及影响使用的变形

2

:、、、,)。

注见表注重锤见图

MLαE22b

)耐冲击性能试验装置

a

)重锤形状示例

b

图2耐冲击性能试验

5

/—

CJT3852011

6.2气密性能试验

,,,,。

在常温下接头一端堵住后浸入水槽从另一端注入0.5MPa空气保持1min确认无泄漏

6.3强度性能试验

,,,,。

在常温下接头一端堵住后浸入水槽从另一端注入0.6MPa空气保持1min确认无泄漏

6.4电绝缘强度性能试验

,,/,

防雷接头一端接地另一端接冲击电压发生器冲击电压波形为1.250s击穿电压强度不应小于

μ

60kV。

6.5拉伸性能试验

6.5.1恒定拉伸速率性能

在(),,

23±2℃温度下利用能够提供足够拉力的拉伸试验机或其他设备对防雷接头进行拉伸拉伸

()/,,

速率为25±2mmmin直至绝缘材料部分产生屈服形变然后将防雷接头取下在2.5kPa的压力下

进行气密性试验。

6.5.2恒定荷载拉伸性能

在(),,()

85±5℃温度下利用拉伸试验机或其他设备对防雷接头施加恒定拉力在5±1min时间内

,,ㅤㅤㅤㅤ(),

将拉力增加到规定数值然后保持500h完成之后将取下的防雷接头在23±2℃温度下放置24h然

后分别在和压力下连续进行气密性试验。

2.5kPa0.6MPa24h

6.6耐候性能试验

,,,,

在气体温度70℃的环境下保持2h其后常温状态下放置30min在-40℃状态下放置2h再在

,,,

常温状态下放置使其温度不断变化以上为个周期循环反复个周期循环后按照的要

30min1.56.2

求进行气密性试验。

7检验规则

7.1出厂检验

7.1.1逐件检验

,。

逐件检验应在生产线上进行其检验的项目应包括防雷接头的外观和气密性能

7.1.2抽样检验

,、、

7.1.2.1抽样检验应逐批进行检验批应由同种材料同一工艺和同一班次生产同一规格型号的产品

组成。

/,,

抽样方案可按的规定采用采用一般检验水平正常检查一次计数抽样方

7.1.2.2GBT2828.1Ⅱ

。,。

案检验样品可根据需要在生产线上随机截取并配上相应的管件进行试验抽样检验的检验项目和

合格质量水平()按表的规定采用。

AQL4

6

/—

CJT3852011

表抽样检验项目和合格质量水平()

4AL

Q

检验项目条款AQL

气密性能5.5.2

0.4

标识8.1

外观5.3

1.0

结构5.4

7.1.3判定规则

,;,。

按7.1.2.2规定的抽样方案判断是合格的则该批产品检验合格否则判该批产品检验不合格

,。

不合格批允许将不合格项目100%检验将不合格品剔除或修理后按7.1.2.2再次提交检验一次

7.2型式检验

7.2.1检验条件

,:

有下列情况之一时应进行型式检验

)新产品的试制定型鉴定或老产品转厂生产;

a

)、、;

b当正常生产的产品在设计工艺生产设备等方面有较大改变而可能影响产品的性能时

)停产年后恢复生产时;

c1

)出厂检验结果与上次型式检验有较大差异时;

d

),;

正常生产时每年至少进行次

e1

)ㅤㅤㅤㅤ。

f国家质量监督检验机构提出进行型式检验的要求时

7.2.2检验项目

本标准中第章、和包含的条款。

58.18.2

7.2.3样品数量

型式检验应从出厂检验合格的产品中随机抽取件。

3

7.2.4判定规则

,。

7.2.2中各项条款均符合要求时则判定该产品型式检验合格

7.3检验项目不合格分类

防雷接头检验项目不合格类别见表5。

表5防雷接头检验项目不合格类型

不合格类型检验项目条款

气密性能5.5.2

强度性能5.5.3

电绝缘强度性能5.5.4

A

拉伸性能5.5.5

耐候性能5.5.6

标识8.1

B除上述条款以外的项目

7

/—

CJT3852011

、、

8标识包装运输和贮存

8.1标识

。:

每一个防雷接头都应进行标识需要标示的信息如下

)制造商名称;

a

)、;

b产品型号制造日期

)执行的制造标准;

c

)();

d产品的编号资料

),;

e管件使用范围绝缘材料的尺寸和材质

)安装要求。

f

8.2包装

。,

防雷接头经检验员检验合格后方可进行包装包装时应先采用塑料袋包装然后放置到纸箱或包

。():

装箱中塑料包装袋或纸箱或包装箱中应带有下列标识和资料

)制造厂商名称;

a

)、;

b防雷接头规格尺寸

)制造日期;

c

)装箱数量;

d

)规定的贮存条件和贮存期限;

e

)包装中应有防雷接头的使用说明书;

f

ㅤㅤㅤㅤ

)完整的装配图;

g

)各部件材质证明书;

h

)出厂合格证。

i

8.3运输

、、,、。

运输过程中整个产品不应受到剧烈的撞击划伤抛摔及暴晒雨淋和污染

8.4贮存

,,,

防雷接头应存放于避光的库房内严防紫外线辐射堆码高度不应超过2m贮存期限不应超过2

。,。

年包装成箱的产品应贮存在无腐蚀气体的干燥和干净的环境内避免杂乱堆放和与其他物件混放

8

/—

CJT3852011

附录

A

()

资料性附录

防雷接头安装使用要求

A.1防雷接头内径应与所接管道的内径一致。

;

A.2防雷接头金属短管的材质应与其相连接的管道材质相同或相近金属短管与相连管道应具有良

好的可焊性。

,

A.3防雷接头与相连的管道采用焊接连接时金属短管与相连管道焊接一端的焊缝坡口型式应符合

,。

GB50251中对接接头的有关规定且与相连管线相匹配

1

防雷接头的外表面除锈等级应达到/规定的。

A.4GBT8923Sa2或St3级其外表面应涂防锈漆

2

,/。

或采用辐射交联热缩套包覆等工艺包覆辐射交联热缩套应符合GBT23257的规定

A.5防雷接头在安装使用过程中不应发生扭曲。

ㅤㅤㅤㅤ

9

/—

CJT3852011

参考文献

[]

1ISO10838-1-2000Mechanicalfittinsforolethleneiinsstemsforthesulof

gpyyppgyppy

—:

aseousfuelsPart1Metalfittinsforiesofnominaloutsidediameterlessthanoreual63mm

ggppq

[]

2ISO10838-2-2000Mechanicalfittinsforolethleneiinsstemsforthesulof

gpyyppgyppy

—:ual63mm

aseousfuelsPart2Metalfittinsforiesofnominaloutsidediameterreaterore

ggppgq
