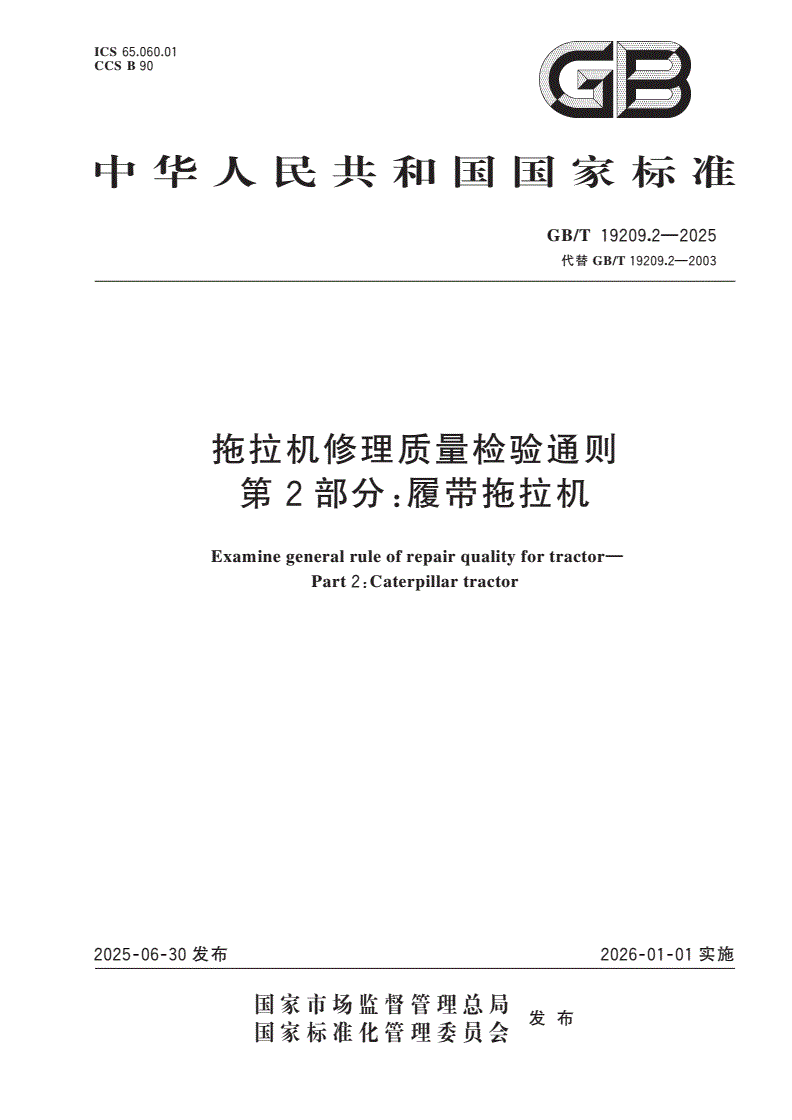

GB/T 19209.2-2025 拖拉机修理质量检验通则 第2部分：履带拖拉机

ICS65.060.01

CCSB90

中华人民共和国国家标准

GB/T19209.2—2025

代替GB/T19209.2—2003

拖拉机修理质量检验通则

第2部分：履带拖拉机

Examinegeneralruleofrepairqualityfortractor—

Part2：Caterpillartractor

2025⁃06⁃30发布2026⁃01⁃01实施

国家市场监督管理总局

国家标准化管理委员会发布

GB/T19209.2—2025

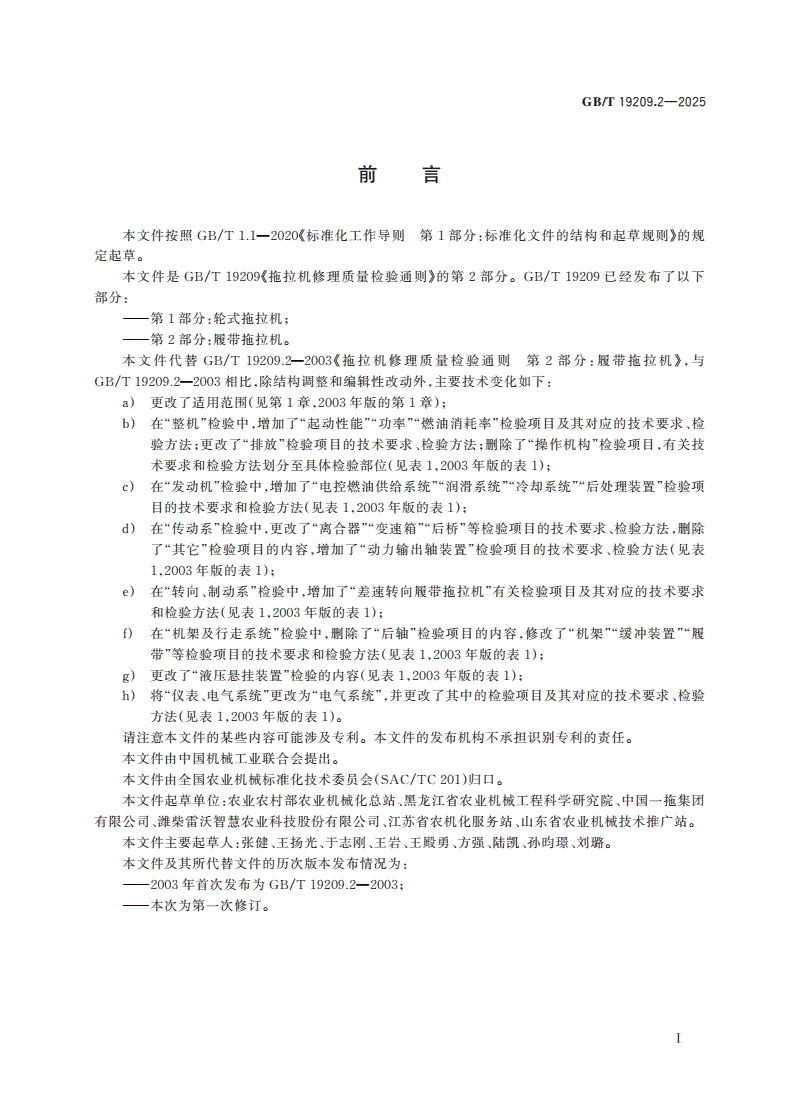

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件是GB/T19209《拖拉机修理质量检验通则》的第2部分。GB/T19209已经发布了以下

部分：

——第1部分：轮式拖拉机；

——第2部分：履带拖拉机。

本文件代替GB/T19209.2—2003《拖拉机修理质量检验通则第2部分：履带拖拉机》，与

GB/T19209.2—2003相比，除结构调整和编辑性改动外，主要技术变化如下：

a）更改了适用范围（见第1章，2003年版的第1章）；

b）在“整机”检验中，增加了“起动性能”“功率”“燃油消耗率”检验项目及其对应的技术要求、检

验方法；更改了“排放”检验项目的技术要求、检验方法；删除了“操作机构”检验项目，有关技

术要求和检验方法划分至具体检验部位（见表1，2003年版的表1）；

c）在“发动机”检验中，增加了“电控燃油供给系统”“润滑系统”“冷却系统”“后处理装置”检验项

目的技术要求和检验方法（见表1，2003年版的表1）；

d）在“传动系”检验中，更改了“离合器”“变速箱”“后桥”等检验项目的技术要求、检验方法，删除

了“其它”检验项目的内容，增加了“动力输出轴装置”检验项目的技术要求、检验方法（见表

1，2003年版的表1）；

e）在“转向、制动系”检验中，增加了“差速转向履带拖拉机”有关检验项目及其对应的技术要求

和检验方法（见表1，2003年版的表1）；

f）在“机架及行走系统”检验中，删除了“后轴”检验项目的内容，修改了“机架”“缓冲装置”“履

带”等检验项目的技术要求和检验方法（见表1，2003年版的表1）；

g）更改了“液压悬挂装置”检验的内容（见表1，2003年版的表1）；

h）将“仪表、电气系统”更改为“电气系统”，并更改了其中的检验项目及其对应的技术要求、检验

方法（见表1，2003年版的表1）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国机械工业联合会提出。

本文件由全国农业机械标准化技术委员会（SAC/TC201）归口。

本文件起草单位：农业农村部农业机械化总站、黑龙江省农业机械工程科学研究院、中国一拖集团

有限公司、潍柴雷沃智慧农业科技股份有限公司、江苏省农机化服务站、山东省农业机械技术推广站。

本文件主要起草人：张健、王扬光、于志刚、王岩、王殿勇、方强、陆凯、孙昀璟、刘璐。

本文件及其所代替文件的历次版本发布情况为：

——2003年首次发布为GB/T19209.2—2003；

——本次为第一次修订。

Ⅰ

GB/T19209.2—2025

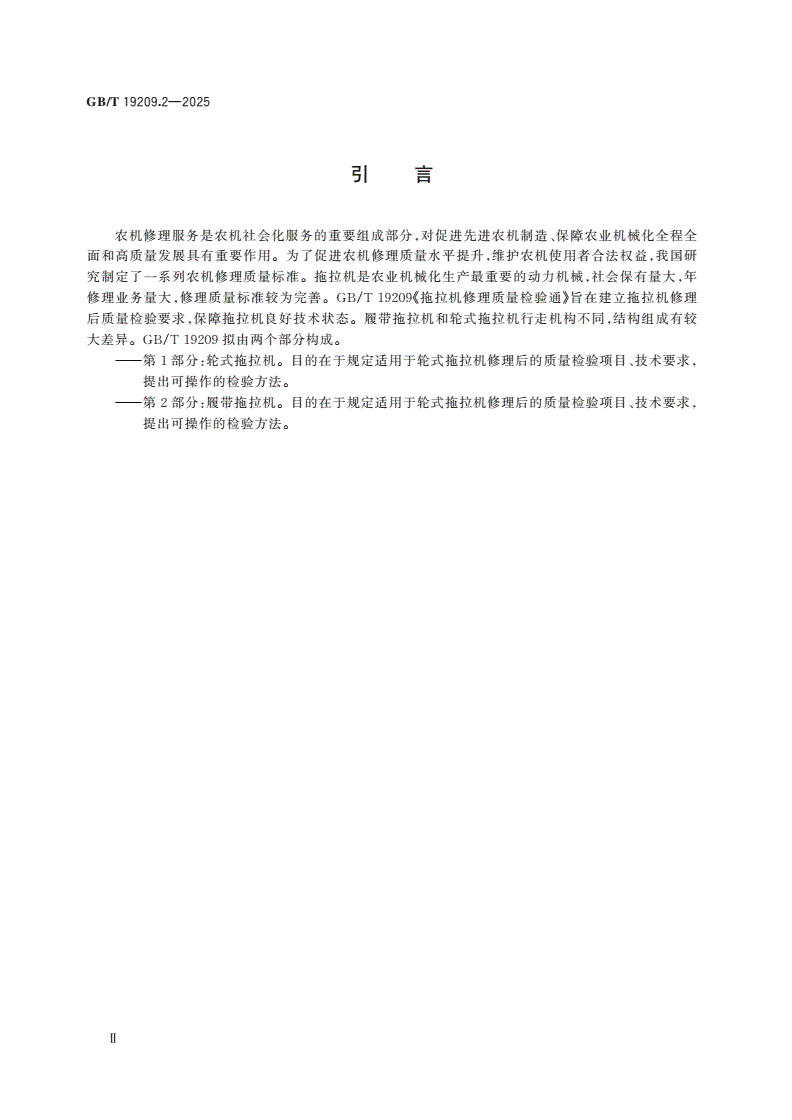

引言

农机修理服务是农机社会化服务的重要组成部分，对促进先进农机制造、保障农业机械化全程全

面和高质量发展具有重要作用。为了促进农机修理质量水平提升，维护农机使用者合法权益，我国研

究制定了一系列农机修理质量标准。拖拉机是农业机械化生产最重要的动力机械，社会保有量大，年

修理业务量大，修理质量标准较为完善。GB/T19209《拖拉机修理质量检验通》旨在建立拖拉机修理

后质量检验要求，保障拖拉机良好技术状态。履带拖拉机和轮式拖拉机行走机构不同，结构组成有较

大差异。GB/T19209拟由两个部分构成。

——第1部分：轮式拖拉机。目的在于规定适用于轮式拖拉机修理后的质量检验项目、技术要求，

提出可操作的检验方法。

——第2部分：履带拖拉机。目的在于规定适用于轮式拖拉机修理后的质量检验项目、技术要求，

提出可操作的检验方法。

Ⅱ

GB/T19209.2—2025

拖拉机修理质量检验通则

第2部分：履带拖拉机

1范围

本文件规定了履带拖拉机修理后质量检验项目、技术要求，描述了相应的检验方法。

本文件适用于履带拖拉机修理后的质量检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于

本文件。

GB/T3871.3农业拖拉机试验规程第3部分：动力输出轴功率试验

GB/T3871.4农业拖拉机试验规程第4部分：后置三点悬挂装置提升能力

GB/T3871.6农业拖拉机试验规程第6部分：农林车辆制动性能的确定

GB/T3871.8农业拖拉机试验规程第8部分：噪声测量

GB6376拖拉机噪声限值

GB18447.3拖拉机安全要求第3部分：履带拖拉机

GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段）

HJ1014非道路柴油移动机械污染物排放控制技术要求

3术语和定义

本文件没有需要界定的术语和定义。

4修理质量检验

履带拖拉机涉及的修理部位，修理后应进行质量检验。检验项目、技术要求和检验方法应符合表

1的规定。

表1检验项目、技术要求和检验方法

序号检验项目技术要求检验方法

拖拉机外部应清洁，面漆颜色应均匀，漆层无

1.外观目视检查

缺陷

1整机各机件、仪表、电气设备及附属设备应齐全，连目视检查或调试检查，有扭矩

2.装配

接牢固，工作可靠，操作灵便要求的用扭矩扳手检测

3.密封各连接接头、结合面应不漏油、不漏水、不漏气目视检查

1
