T/CACEC 0004-2023 柱支撑式锥顶大型钢制储罐安装技术规程

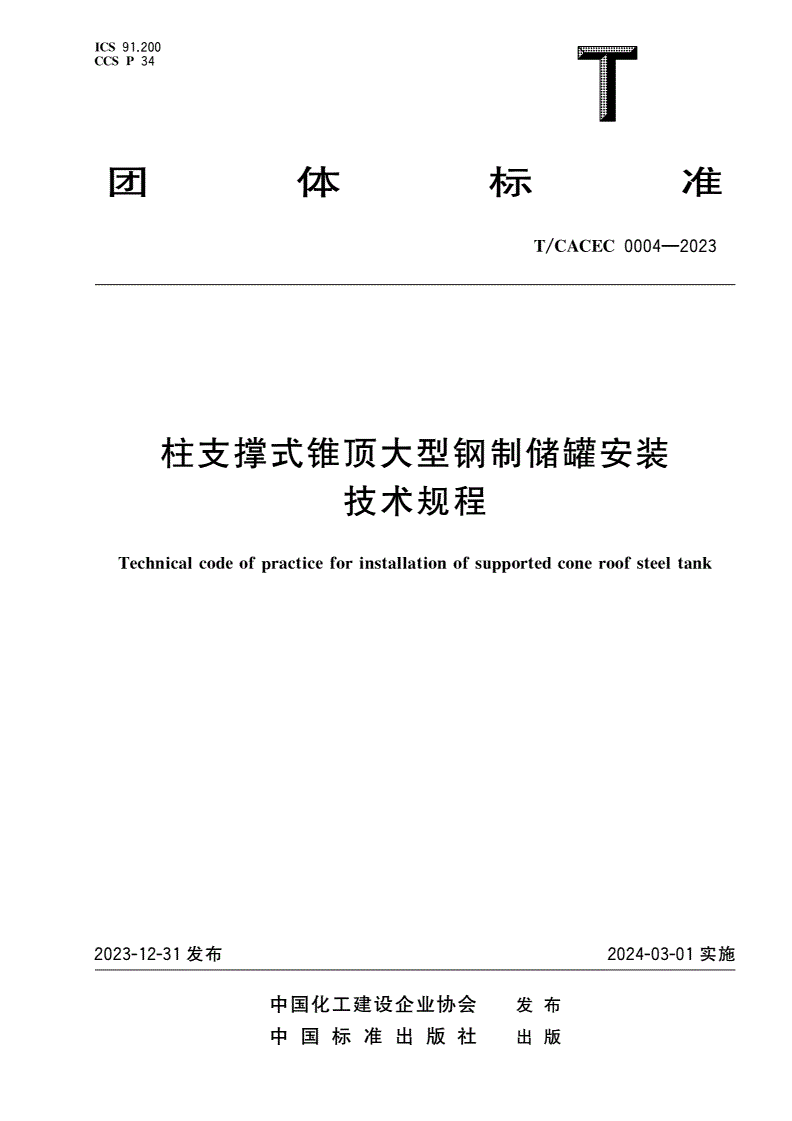

ICS91200

CCSP.34

团体标准

T/CACEC0004—2023

柱支撑式锥顶大型钢制储罐安装

技术规程

Technicalcodeofpracticeforinstallationofsupportedconeroofsteeltank

2023-12-31发布2024-03-01实施

中国化工建设企业协会发布

中国标准出版社出版

T/CACEC0004—2023

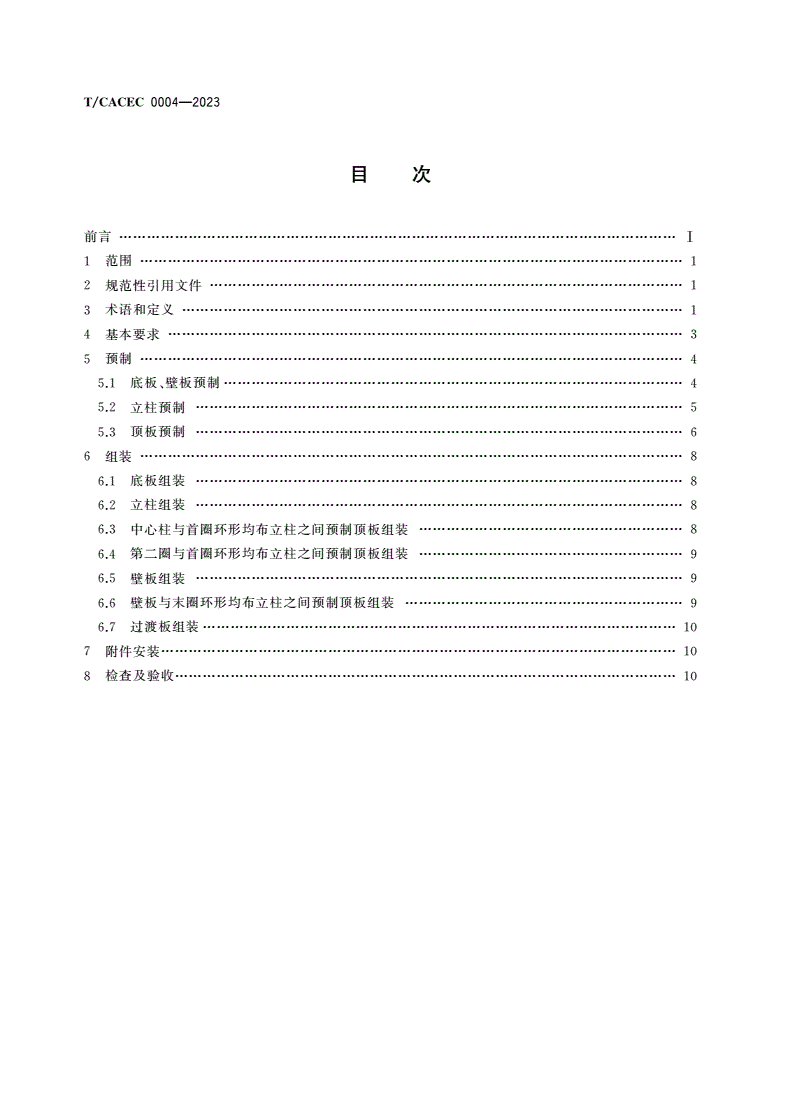

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

基本要求

4…………………3

预制

5………………………4

底板壁板预制

5.1、………………………4

立柱预制

5.2……………5

顶板预制

5.3……………6

组装

6………………………8

底板组装

6.1……………8

立柱组装

6.2……………8

中心柱与首圈环形均布立柱之间预制顶板组装

6.3…………………8

第二圈与首圈环形均布立柱之间预制顶板组装

6.4…………………9

壁板组装

6.5……………9

壁板与末圈环形均布立柱之间预制顶板组装

6.6……………………9

过渡板组装

6.7…………………………10

附件安装

7…………………10

检查及验收

8………………10

T/CACEC0004—2023

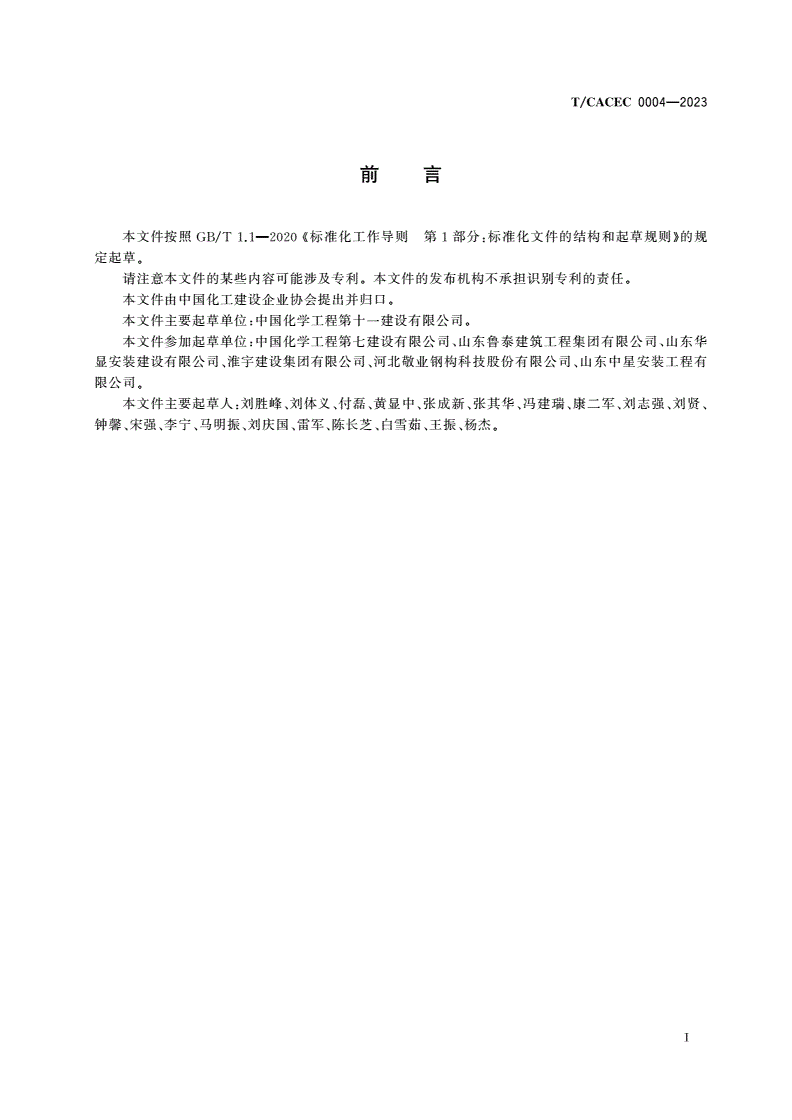

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GB/T1.1—2020《1:》

定起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国化工建设企业协会提出并归口

。

本文件主要起草单位中国化学工程第十一建设有限公司

:。

本文件参加起草单位中国化学工程第七建设有限公司山东鲁泰建筑工程集团有限公司山东华

:、、

显安装建设有限公司淮宇建设集团有限公司河北敬业钢构科技股份有限公司山东中星安装工程有

、、、

限公司

。

本文件主要起草人刘胜峰刘体义付磊黄显中张成新张其华冯建瑞康二军刘志强刘贤

:、、、、、、、、、、

钟馨宋强李宁马明振刘庆国雷军陈长芝白雪茹王振杨杰

、、、、、、、、、。

Ⅰ

T/CACEC0004—2023

柱支撑式锥顶大型钢制储罐安装

技术规程

1范围

本文件规定了柱支撑式锥顶大型钢制储罐施工工艺流程及检验验收

。

本文件适用于公称容积大于万3以上柱支撑式锥顶的碳素钢和合金钢等非挥发性液体钢制储

10m

罐安装工程

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

立式圆筒形钢制焊接储罐施工规范

GB50128

钢结构工程施工质量验收标准

GB50205

化工设备吊耳设计选用规范

HG/T21574

3术语和定义

下列术语和定义适用于本文件

。

31

.

柱支撑式锥顶columnsupportedconetop

罐顶形状为正圆锥形顶板荷载靠壁板中心柱环形均布立柱横梁椽梁等结构支撑

,、、、、。

注固定顶的一种结构示意图见图

:,1。

1

T/CACEC0004—2023

图1柱支撑式锥顶大型储罐结构示意图

32

.

中心柱centralcolumn

位于储罐正中心承受部分顶板荷载顶板搭接在中心柱盖板上的构件

,()。

33

.

环形均布立柱circularuniformlydistributedcolumn

以中心柱为圆心按设计半径呈环形均布承受部分顶板荷载的构件

,,。

34

.

片状结构sheet

顶板组成最小单元由顶板横梁椽梁檩条筋板等零部件组成的片状小型模块化结构

,、、、、。

35

.

预制顶板prefabricatedroofslab

多个片状结构以中心柱为圆心呈环状均匀分布组成完整的闭合圆环预制顶板整个锥顶由多圈同

,,

心圆环圆环间距为相邻环形均布立柱半径之差预制顶板组装而成

()。

36

.

过渡板overplate

预制顶板按排版图组装完成后为保证相邻预制顶板圆环之间组对质量预留的部分顶板

,
