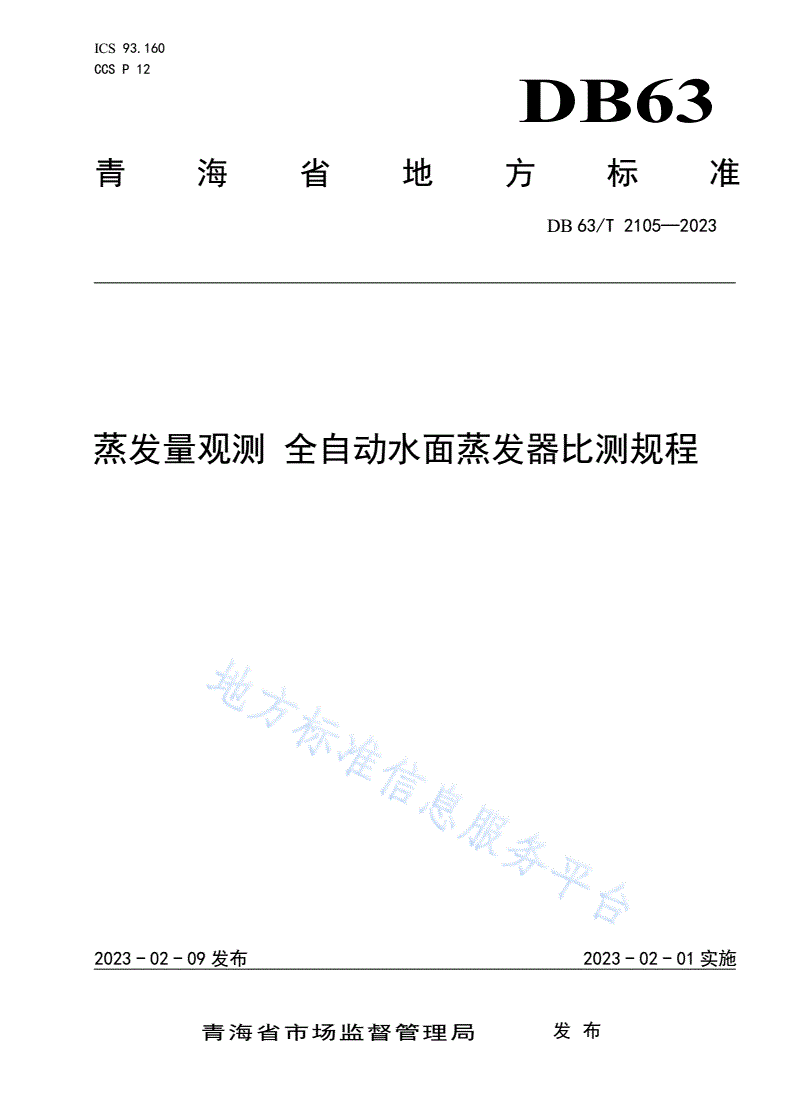

DB63/T 2105-2023 蒸发量观测 全自动水面蒸发器比测规程

ICS93.160

CCSP12

DB63

青海省地方标准

DB63/T2105—2023

蒸发量观测全自动水面蒸发器比测规程

2023-02-09发布2023-02-01实施

青海省市场监督管理局发布

DB63/T2105—2023

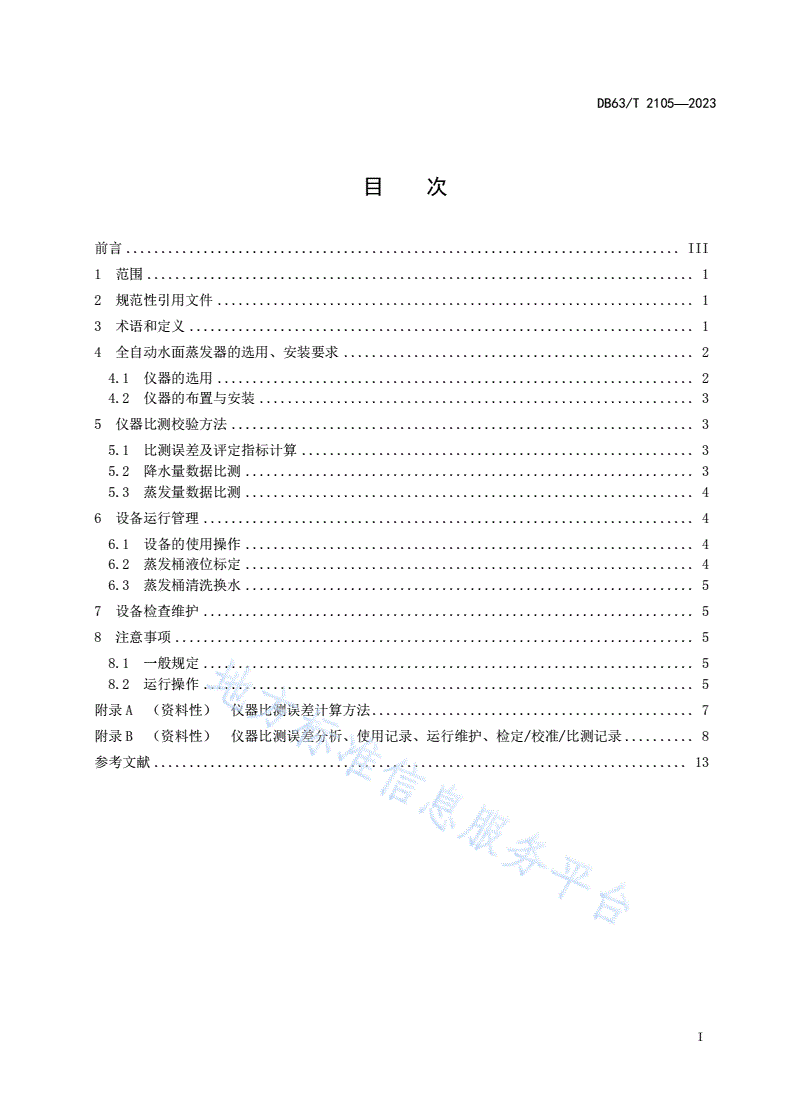

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4全自动水面蒸发器的选用、安装要求..................................................2

4.1仪器的选用....................................................................2

4.2仪器的布置与安装..............................................................3

5仪器比测校验方法..................................................................3

5.1比测误差及评定指标计算........................................................3

5.2降水量数据比测................................................................3

5.3蒸发量数据比测................................................................4

6设备运行管理......................................................................4

6.1设备的使用操作................................................................4

6.2蒸发桶液位标定................................................................4

6.3蒸发桶清洗换水................................................................5

7设备检查维护......................................................................5

8注意事项..........................................................................5

8.1一般规定......................................................................5

8.2运行操作......................................................................5

附录A（资料性）仪器比测误差计算方法..............................................7

附录B（资料性）仪器比测误差分析、使用记录、运行维护、检定/校准/比测记录..........8

参考文献............................................................................13

I

DB63/T2105—2023

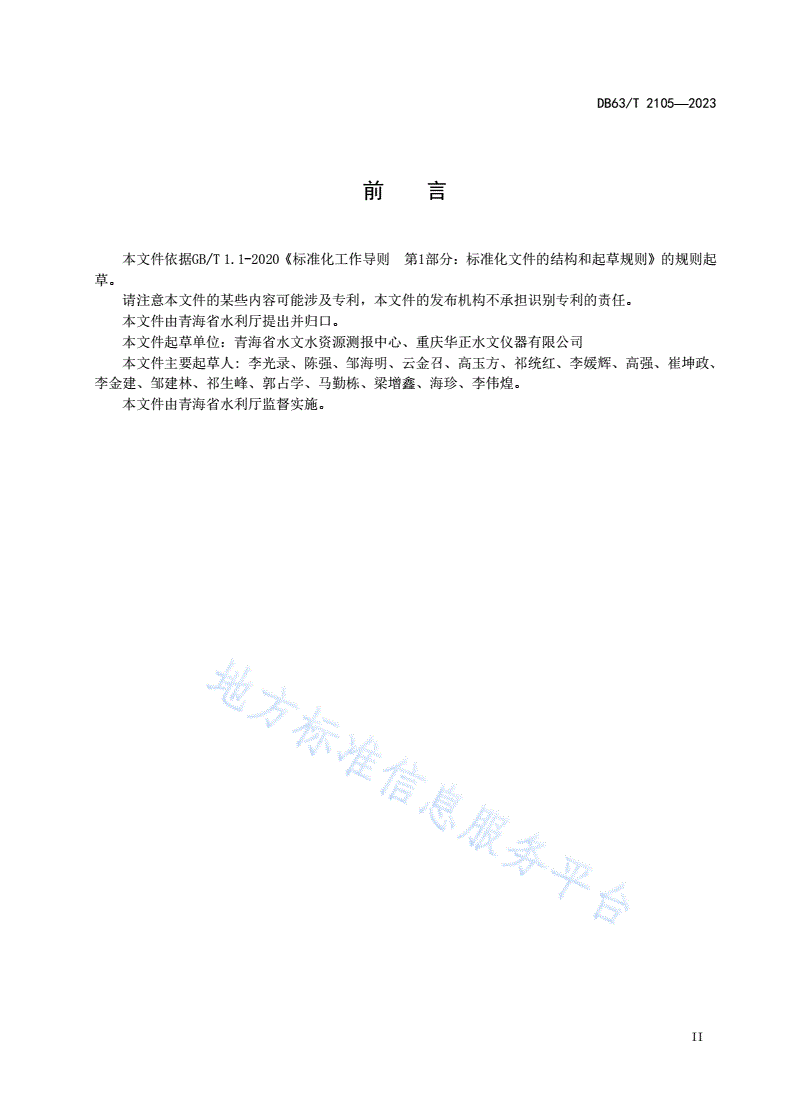

前言

本文件依据GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规则起

草。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

本文件由青海省水利厅提出并归口。

本文件起草单位：青海省水文水资源测报中心、重庆华正水文仪器有限公司

本文件主要起草人:李光录、陈强、邹海明、云金召、高玉方、祁统红、李媛辉、高强、崔坤政、

李金建、邹建林、祁生峰、郭占学、马勤栋、梁增鑫、海珍、李伟煌。

本文件由青海省水利厅监督实施。

II

DB63/T2105—2023

蒸发量观测全自动水面蒸发器比测规程

1范围

本文件规定了全自动水面蒸发器选用安装、观测方式应符合的基本要求，以及仪器比测校验方法、

运行维护和注意事项等内容。

本文件适用于水文、气象部门观测站或蒸发专用站全自动水面蒸发器正式投入使用前的校验与水面

蒸发监测工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T21327水面蒸发器

SL21降水量观测规范

SL630水面蒸发观测规范

3术语和定义

下列术语和定义适用于本文件。

3.1

降水量

从天空降落到地面上的液态或固态（经融化后），未经蒸发、渗透、流失，而在水平面上积聚的深

度。

［来源：GB/T50095-2014，4.3.1］

3.2

翻斗式雨量计

以承雨翻斗交替翻转的次数计量雨量并记录降雨过程的记录仪器。

［来源：GB/T50095-2014，11.3.2.2］

3.3

蒸发量

在一定时段内，液态水和固态水变成气态水逸入大气的量，常用蒸发掉的水层深度表示。

［来源：GB/T50095-2014，4.3.6］

1

DB63/T2105—2023

3.4

水面蒸发量

在一定时段内，由地表水体的自由水面逸入大气的水量。

［来源：GB/T19677—2005，3.6.1.1］

3.5

蒸发量观测

采用蒸发器和雨量器测定同一时段的蒸发量和降水量，并选定部分测站进行气温、湿度、风速和蒸

发器中水温的观测。

［来源：GB/T50095-2014，4.3.7］

3.6

标准水面蒸发器

一种埋入地面以下，器口高于地面的、玻璃钢材质的、耐高寒抗冻裂的、精度高的观测水面蒸发量

的仪器。

注：目前我国以E601B型水面蒸发器作为水面蒸发观测仪器的标准器具。

［来源：GB/T21327-2019，3.1］

3.7

全自动水面蒸发器

以标准水面蒸发器为准，能自动连续测量和存储，自动完成补（取）水，并通过有线或无线方式，

将水面蒸发量传至远距离观测现场处进行显示或记录的蒸发观测仪器。

3.8

自身排水量

自记雨量计实际排水的量值。

［来源：GB/T19677—2005，3.5.8］

4全自动水面蒸发器的选用、安装要求

4.1仪器的选用

4.1.1仪器设备应具备以下功能特点：

a)全自动水面蒸发器应具备数据的自动采集、本地存储、自动处理及实时远传等功能，具有安装

简单、操作简便、维护方便等特点；

b)为保持历史蒸发量数据的一致性，蒸发桶应统一使用标准水面蒸发器的蒸发桶，即选用E601B

型蒸发器，选用的补水桶应满足耐用、防锈、密封性较好等条件；

c)全自动水面蒸发器应能自动连续测量记录蒸发的变化过程，自动完成蒸发桶内水面高度变化、

补（取）水水面高度变化值的观测，自动完成补（取）水。

2

DB63/T2105—2023

4.1.2全自动水面蒸发器由标准蒸发桶、水圈、测针座、蒸发传感器、雨量传感器、传感器信号线、

数据采集控制器、自动补(取)水装置、补(取)水水管、电源、以及无线远传设备等部分组成。

4.1.3仪器设备应具备以下主要技术指标：

a)遥测蒸发器测量范围、工作环境条件、信号与接口、可靠性、遥测终端、电源等主要技术指标

应符合GB/T21327的相关规定；

b)蒸发、降水量传感器分辨力应一致，统一选用0.1mm；

c)数据采集频次和存储量：数据采集（控制）器可设置每天的蒸发量监测次数，监测频次不能低

于每2小时一次，数据存储量不应低于1年。

4.2仪器的布置与安装

4.2.1仪器的布设应符合SL630相关要求，高的仪器安置在观测场北面，低的仪器顺次安置在南面。

4.2.2E601B型蒸发器埋设应符合SL630的相关规定。将液位传感器支架固定在蒸发桶器口，在保证

支架平台水平的前提下将传感器固定在支架平台上,并应减少对蒸发桶有效蒸发面积的影响为宜。

4.2.3控制机箱的安装位置不应影响蒸发、降水量传感器采集数据。要求无线通信信号良好，太阳能

电池板尽量远离树木等遮挡阳光的物体，并且应使太阳能电池板工作面朝西南方向，基本保证其工作面

采集阳光都处于较好的位置。

4.2.4补水桶安装应符合以下规定：

a)补水桶安置应靠近蒸发桶为宜，埋设时宜少扰动原土，桶口宜低于蒸发桶口缘10～20cm；

b)补水桶的管线布置宜不影响蒸发器有效蒸发面积；

c)补水桶应加装保护罩，以防止桶内水体变质和顶盖处补（取）水装置的暴晒老化，配套的补（取）

水泵宜安装在便于维护检修的位置。

4.2.5自记雨量计（本规程中特指翻斗式雨量计）安装应符合SL21的相关规定。

4.2.6各电器连接线、传感器信号线应现场采用金属管或PVC管隐蔽敷设
