GB/T 35864-2018 粮油机械 检验用粮食容重器

ICS67.060

B20

国

=11:.

中华人民和国国家标准

GB/T35864-2018

粮油机械

检验用粮食容重器

Grainandoilmachinery-Grainvolume-weightmeterforinspection

2018-02-06发布2018-09-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

GB/T35864-2018

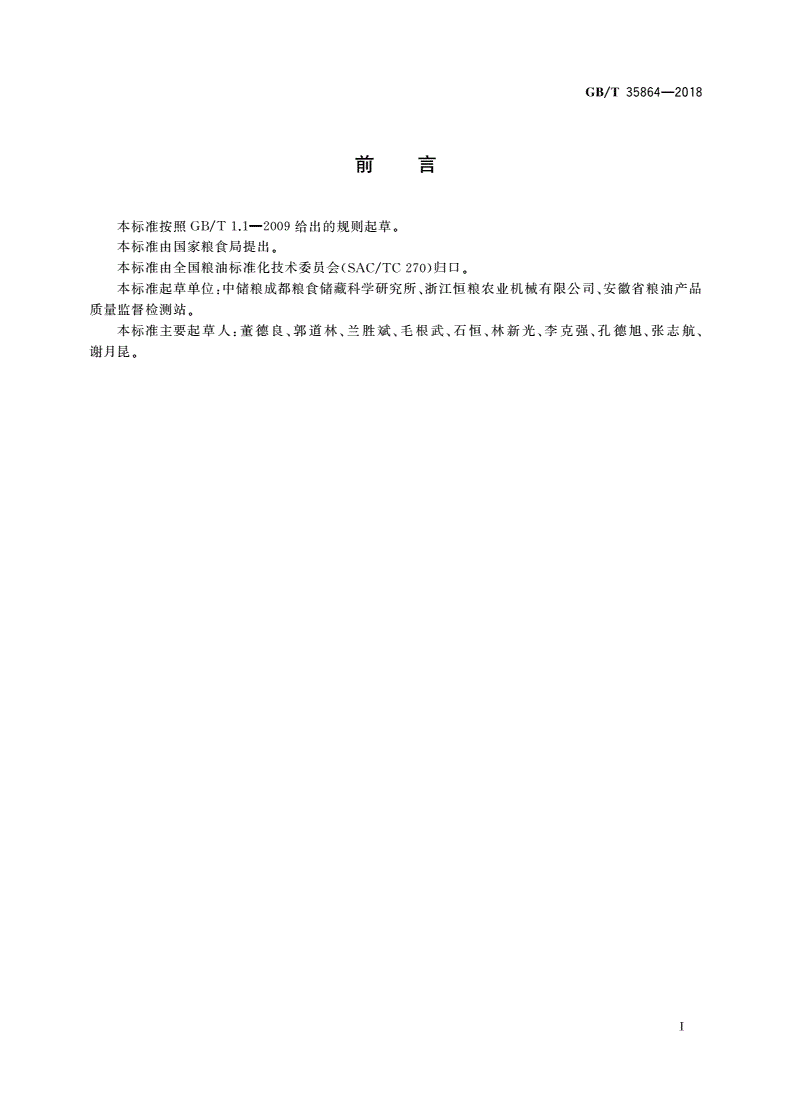

目u昌

本标准按照GB/T1.1-2009给出的规则起草。

本标准由同家粮食局提出。

本标准向全同粮油标准化技术委员会（SAC/TC270）归口。

本标准起草单位：中储粮成都粮食储藏科学研究所、浙江恒粮农业机械有限公司、安徽省粮油产品

质量监督检测站。

本标准主要起草人：董德良、郭道林、兰胜斌、毛根武、石恒、林新光、李克强、孔德旭、张志航、

诅t月昆。

I

GB/T35864-2018

11.3运输

产品在运输、搬运时应小心轻放，避免碰撞，严禁抛掷，并防止雨淋和受潮，不准与腐蚀性物品混装。

11.4储存

11.4.1室内存放时，通风良好，注意防潮。

11.4.2露天存放时，注意防潮、防雨、防阳、防风。

9

GB/T35864-2018

附录A

（规范性附录）

型号编制方法

A.1型号编制方法

A.1.1非自行指示秤容重器

按QB/T1563编制，由汉语拼音或阿拉伯数字组成。

HGT-1000－口

丁L例序号（必

容量筒体积（mL)

示值形式：陀式

称量方式代码：杠杆式

类别代码：专用秤

A.1.2数字指示秤容重器

按QB/T1563编制，由汉语拼音或阿拉伯数字组成。

GHCS-1000－门

丁L例序号（必要时

容量筒体积（mL)

示值形式：数字式

称量方式代码：电阻应变式

类别代码：专用秤

专业代号：谷物

A.2示例

A.2.1非自行指示秤容重器

HGT-1000-A：表示容量筒体积为1000mL、漏斗直径为ρomm的非向行指示秤容重器。

A.2.2数字指示秤容重器

GHCS-1000-B-P：表示容量筒体积为1000mL、漏斗直径为¢40mm、带打印机的数字指示秤容

重器。

10

GB/T35864-2018

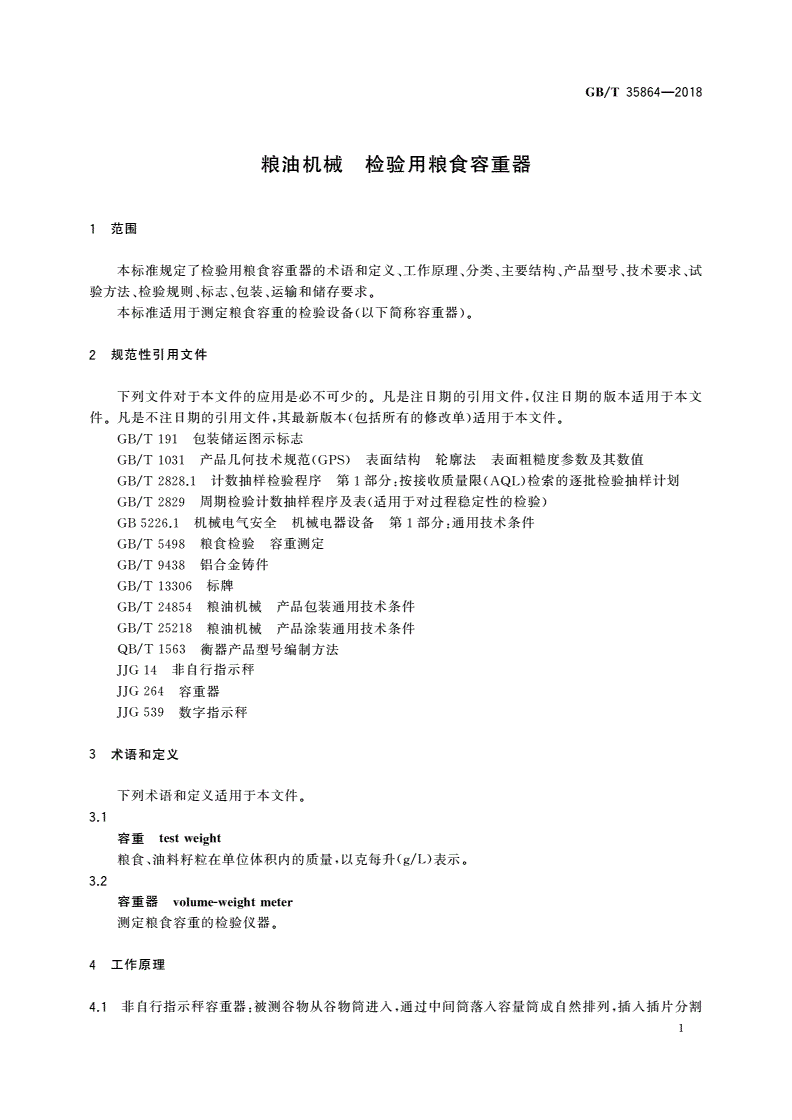

粮油机械检验用粮食容重器

1范围

本标准规定了检验用粮食容重器的术语和定义、t作原理、分类、主要结构、产品型号、技术要求、试

验方法、检验规则、标志、包装、运输和储存要求。

本标准适用于测定粮食容重的检验设备（以下简称容重器）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件

。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运罔示标志

GB/T1031产品几何技术规范（GPS)表面结构轮廓法表面粗糙度参数及其数值

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）

GB5226.1机械电气安全机械电器设备第1部分：通用技术条件

GB/T5498粮食检验容重视。定

GB/T9438铝合金铸件

GB/T13306标牌

GB/T24854粮油机械产品包装通用技术条件

GB/T25218粮油机械产品涂装通用技术条件

QB/T1563衡器产品型号编制方法

JJG14非向行指示秤

JJG264容重器

JJG539数字指示秤

3术语和定义

下列术语和定义适用于本文件。

3.1

窑重testweight

粮食、油料籽粒在单位体积内的质量，以克每升（g/L)表示。

3.2

窑重器volume-weightmeter

测定粮食容重的检盼仪器。

4工作原理

4.1非自行指示秤容重器：被测符物从符物筒进入，通过中间筒藩人容量筒成向然排列，捕入捕片分荆

GB/T35864-2018

容量筒中的谷物，将容量筒放在非自行指示秤的吊环上称量，读取被视。谷物的容重。

4.2数字指示秤容重器：被测符物从谷物筒进入，通过中间筒落入容量筒成向然排列，捕入桶片分割容

量筒中的谷物，将容量筒放在数字指示秤上称量，从显示窗口读取被测符物的容重。

5分类

根据称量读数方式的不同，分为非自行指示秤容重器和数字指示秤容重器。

6主要结构

6.1非向行指那秤容重器A,谷物筒、中间筒、容量筒、排气陀、捕片、非向行指示秤和铁根底座等组成。

6.2数字指示秤容重器内行物筒、中间筒、容量筒、排气陀、捅片、数字指示秤和铁板底座等组成。

7产品型号

产品型号编制方法按附录A执行。

8技术要求

8.1工伟环境要求

在下述丁1作环境条件下，应能正常下作：

a)环境泪度：0°C～40℃；

b)相对湿度：《85%;

c)丁－作台面平整稳间；

d)数字指示秤容重器丁＇.f/F电源：220V土22V,50Hz土1Hz。

8.2一般要求

8.2.1产品应符合本标准的要求，并按经规定程序批准的罔样和技术文件制造。

8.2.21＆装箱及产品零部件表面涂装的质量应符合GB/T25218的规定。

8.2.3容量筒、排气陀、计量杠杆及收装箱编号应一致。

8.3机械性能

8.3.1各零部件技术要求

8.3.1.1对于非向行指示秤，支点刀用钢制造，硬度应为HRC58~620

8.3.1.2对于非向行指示秤，刀承用玛硝制成硬度为HV注850,.T作面的粗糙度按GB/T1031的规定

不低于飞导’＼

8.3.1.3对于非自行指示秤，主、副标尺用铜板制戚，刻度应清晰。

8.3.1.4｜结承力刀、挡刀根以及塑料制品外，零件都应镀铭或除抗腐蚀层。

8.3.1.5符物筒、中间筒外表面应进行防腐蚀处理。容量筒、中｜可筒、谷物筒和排气陀用铝合金铸造，铸

件针孔捷GB/T9438规定顷，表面粗糙度按GB/T1031的规定不低于号。

8.3.1.6容量筒的筒体与筒底的联结应胶合牢同。

2

GB/T35864-2018

8.3.1.7捅片用钢制造，粗糙度按GB/T1031的规定不低于r俨，捕片子豁口上、下间隙不超过

0.25mm

8.3.1.8收装箱用钢或木材制造，各板的连接应用胶水胶合元间隙，四角应用包角处理，箱盖和箱体之

间缝隙度不大于lmmo

8.3.2窑量筒机械性能要求

8.3.2.1捅片的拔捕灵活自如。

8.3.2.2斗门的漏斗孔应可全部打开。

8.3.2.3容量筒在筒座上应垂直放宜。

8.3.3容量筒及各主要部件尺寸要求

容量筒及各主要部件尺寸应符合表1的规定。

表1容量筒及各主要部件尺寸技术规格参
