DB34/T 2150-2014 高速公路沥青路面小修养护作业规程

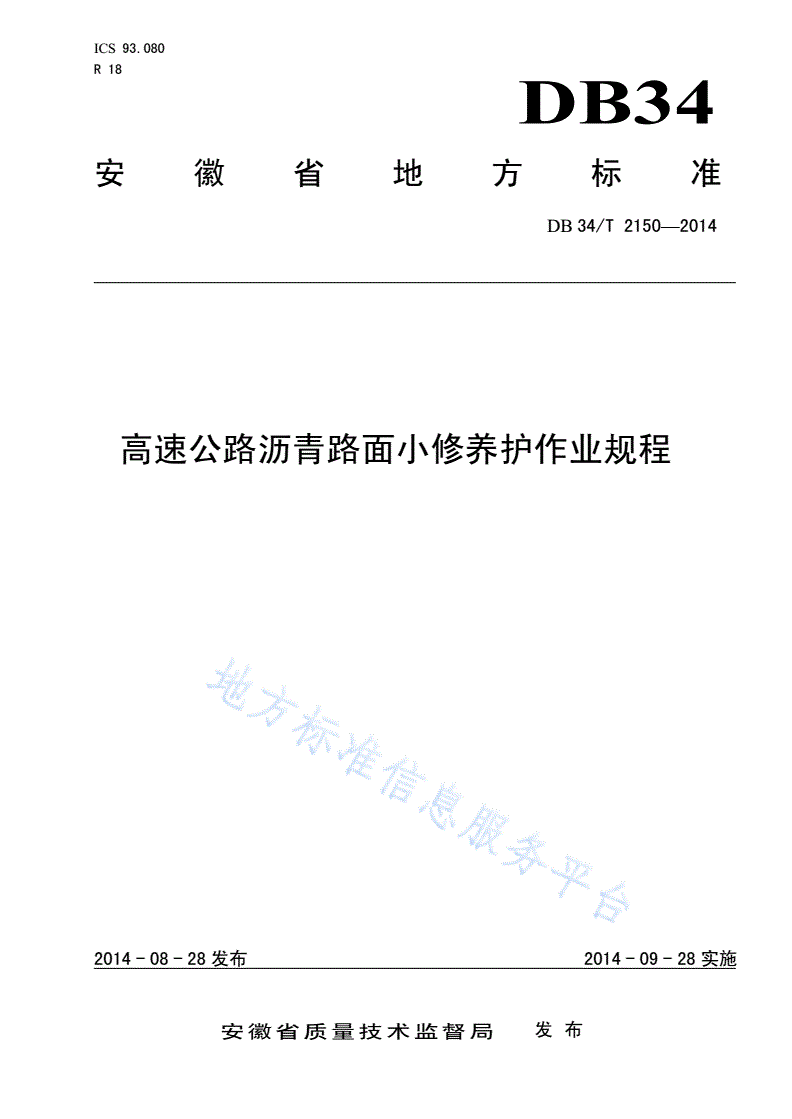

ICS93.080

R18

DB34

安徽省地方标准

DB34/T2150—2014

高速公路沥青路面小修养护作业规程

文稿版次选择

2014-08-28发布2014-09-28实施

安徽省质量技术监督局发布

DB34/T2150—2014

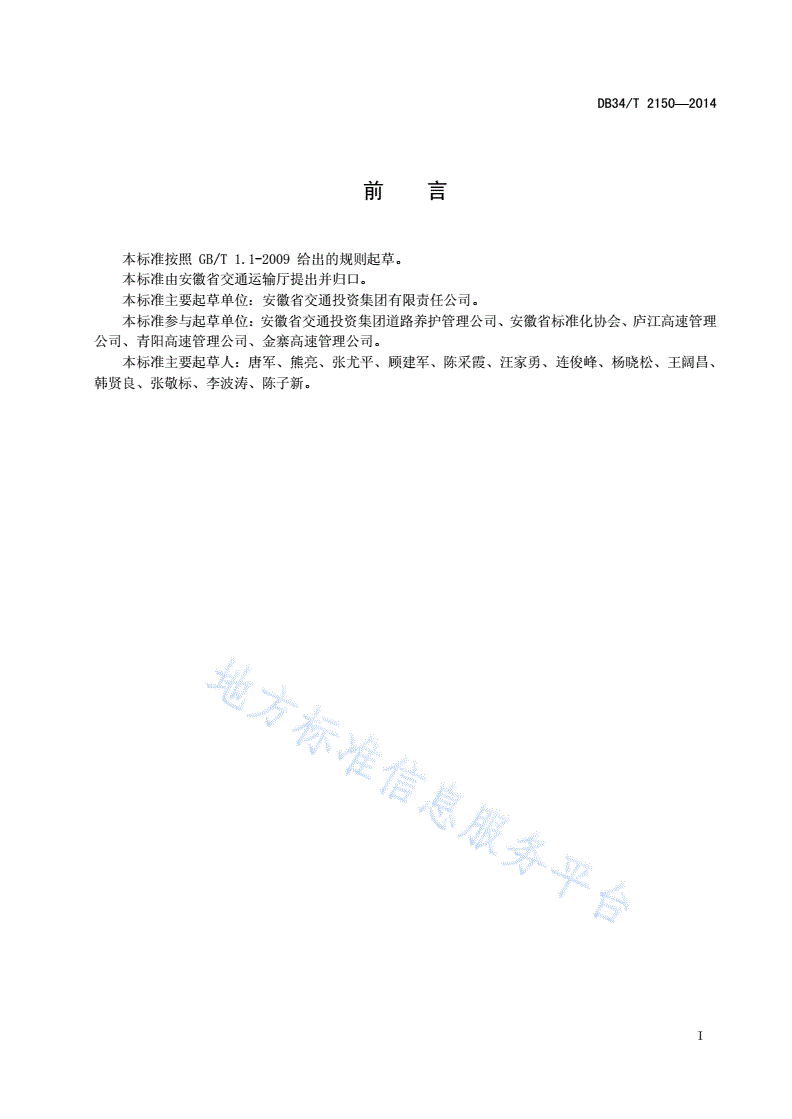

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准主要起草单位：安徽省交通投资集团有限责任公司。

本标准参与起草单位：安徽省交通投资集团道路养护管理公司、安徽省标准化协会、庐江高速管理

公司、青阳高速管理公司、金寨高速管理公司。

本标准主要起草人：唐军、熊亮、张尤平、顾建军、陈采霞、汪家勇、连俊峰、杨晓松、王阔昌、

韩贤良、张敬标、李波涛、陈子新。

I

DB34/T2150—2014

高速公路沥青路面小修养护作业规程

1范围

本标准规定了高速公路沥青路面小修养护作业的术语和定义、施工准备、施工工艺及质量检查与验

收。

本标准适用于高速公路沥青路面小修养护作业，其它等级公路可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T269润滑脂和石油脂锥入度测定法

GB/T328.20建筑防水卷材试验方法第20部分:沥青防水卷材接缝剥离性能

GB18242-2008弹性体改性沥青防水卷材

JT/T740-2009路面橡胶沥青灌缝胶

JTJ002公路工程名词术语

JTJ073.2-2001公路沥青路面养护技术规范

JTGF40-2004公路沥青路面施工技术规范

JTGH10公路养护技术规范

JTGH30公路养护安全作业规程

JTGE60公路路基路面现场测试规程

JTGF80/1-2004公路工程质量检验评定标准第一册土建工程

3术语和定义

JTGF40、JTGH10、JTGE60、JTJ002界定的以及下列术语和定义适用于本文件。

3.1

沥青路面小修养护

对沥青路面轻微病害进行修复的作业。

3.2

唧浆

外界水致基层中细小颗粒从面层空隙中喷射出来的现象。

3.3

贴缝

1

DB34/T2150—2014

将贴缝带加热黏贴到路面裂缝处的修复措施。

3.4

灌缝

将加热后的灌缝胶灌入路面裂缝中的修复措施，包括清缝灌缝、扩缝灌缝等形式。

3.5

坑槽冷补

用冷补沥青混合料填补坑槽的修复措施。

3.6

坑槽热补

用热拌沥青混合料填补坑槽的修复措施，包括单层热补、多层热补等形式。

4施工准备

4.1一般规定

4.1.1应建立完善沥青路面小修养护管理体系，科学配置人员、材料、设备，确保养护工作顺利开展。

4.1.2养护作业前，施工单位应制定交通组织方案，并办理施工许可。应根据交通组织方案和JTGH30

的相关要求做好施工现场交通组织和养护作业区的安全管理。

4.1.3养护作业人员应遵守各项安全管理制度，接受安全培训和教育，执行各项安全操作规程，确保

安全生产。

4.2病害调查与分级

4.2.1病害调查

4.2.1.1应定期进行路面病害调查工作，详细查看路面损坏状况，做好病害位置、类型、尺寸等相关

记录。

4.2.1.2病害调查宜采用车辆巡查和徒步调查相结合的方式。

4.2.2病害分类分级

高速公路沥青路面常见病害可分为裂缝类、松散类、变形类及其他类等四大类，各类病害类型及分

级标准规定见表1。

表1高速公路路面常见病害分类分级

破损类型分级外观描述分级指标

轻缝壁无散落或轻微散落，无或少支缝缝宽≤5mm

纵裂

重缝壁散落重，支缝多缝宽＞5mm

裂缝类

轻缝壁无散落或轻微散落，无或少支缝缝宽≤5mm

横裂

重缝壁散落重，支缝多缝宽＞5mm

2

DB34/T2150—2014

表1（续）

破损类型分级外观描述分级指标

轻初期龟裂，缝细，无散落，裂区无变形块度：20～50cm

裂缝类龟裂中裂块明显，缝较宽，无或轻散落或轻度变形块度＜20cm

重裂块破碎，缝宽，散落重，变形明显块度＜20cm

轻坑浅，面积小（≤1m2）坑深≤25mm

坑槽

重坑深，面积较大（＞1m2）坑深＞25mm

松散类

轻细集料散失，路面磨损，路表粗麻—

松散

重粗集料散失，多量微坑，表面剥落—

轻波峰波谷高差小高差≤25mm

拥包

重波峰波谷高差大高差＞25mm

轻深度浅，行车无明显不适感深度≤25mm

变形类沉陷

重深度深，行车明显颠簸不适深度＞25mm

轻变形较浅深度≤25mm

车辙

重变形较深深度＞25mm

唧浆—路面出现破裂、冒浆现象—

泛油—路表呈现沥青膜，发亮，镜面，有轮印—

其他类磨光—路面原有粗构造衰退或丧失，路表光滑—

轻只存在于路面表层—

油污

重油污下渗导致路面松散—

4.3材料要求

4.3.1一般要求

沥青路面小修养护使用的各种材料须进行质量检验，经检验合格后方可使用，不得以供应商提供的

检测报告或产品合格证代替检验。

4.3.2贴缝带

贴缝带的技术指标应符合表2的规定。

表2贴缝带技术要求

试验项目单位指标要求试验方法

针入度25℃,100g,5s0.1mm60-80T0604

延度5℃,5cm/min不小于cm20T0605

软化点TR﹠B不小于℃60T0606

接缝剥离强度不小于N/mm1.5GB/T328.20

厚度mm3±0.3卡尺量

4.3.3灌缝胶

灌缝胶的技术指标应符合表3的规定。

3

DB34/T2150—2014

表3灌缝胶技术要求

技术要求

试验项目单位试验方法

高温型普通型低温型

低温拉伸通过通过通过JT/T740-2009中低温拉伸试验

锥入度0.1mm＜5030～7050～90GB/T269

软化点℃≥80≥80≥80T0606

流动值mm≤3≤5≤5JT/T740-2009中流动试验

弹性恢复率％30～7030～7030～70JT/T740-2009中弹性试验

注：低温拉伸试验中，高温型、普通型、低温型的试验温度分别为0℃、-10℃和-30℃。

4.3.4乳化沥青

乳化沥青的技术指标应符合表4的规定。

表4乳化沥青技术要求

品种及代号

试验项目单位试验方法

PC-3

破乳速度—中裂T0658

粒子电荷—阳离子（+）T0653

筛上剩余量（1.18mm），不大于％0.1T0652

恩格拉粘度—1-6T0622

粘度

沥青标准粘度s8-20T0621

含量，不小于％50T0651

溶解度（三氯乙烯），不小于％97.5T0607

蒸化残留物

针入度（100g,25℃,5s）0.1mm45-150T0604

延度（15℃），不小于cm40
