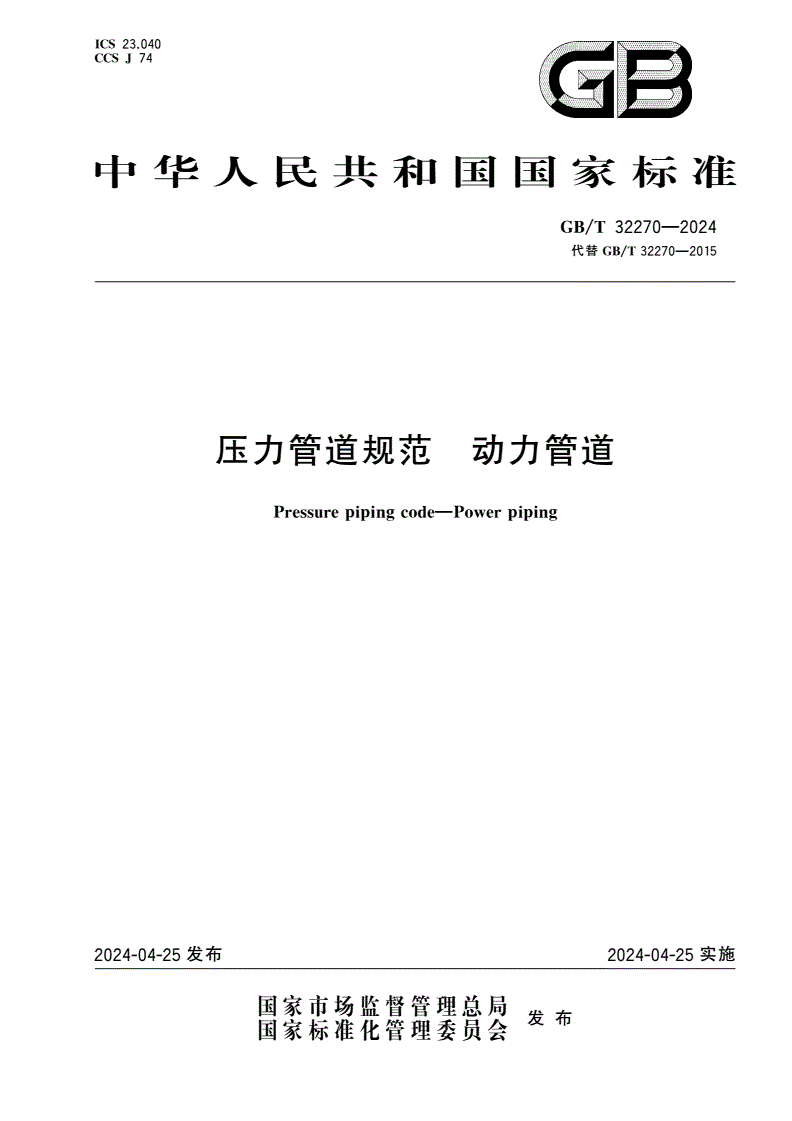

GB/T 32270-2024 压力管道规范 动力管道

ICS23040

CCSJ7.4

中华人民共和国国家标准

GB/T32270—2024

代替GB/T32270—2015

压力管道规范动力管道

Pressurepipingcode—Powerpiping

2024-04-25发布2024-04-25实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T32270—2024

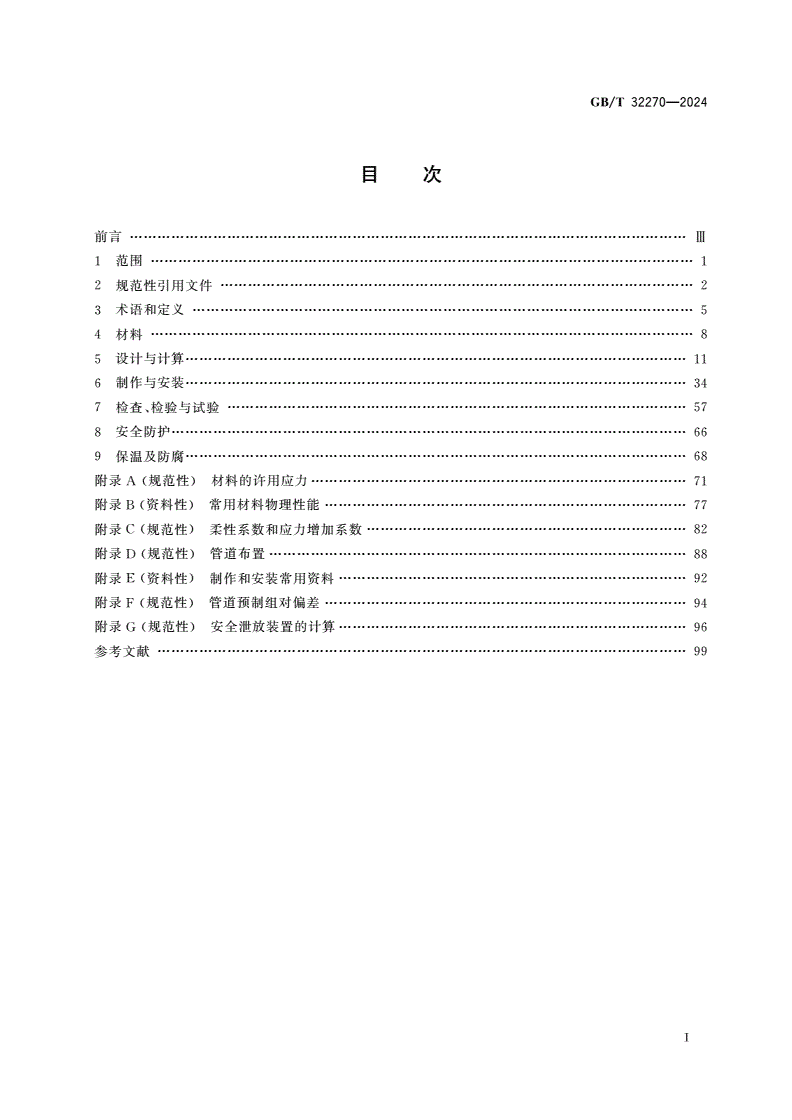

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………2

术语和定义

3………………5

材料

4………………………8

设计与计算

5………………11

制作与安装

6………………34

检查检验与试验

7、………………………57

安全防护

8…………………66

保温及防腐

9………………68

附录规范性材料的许用应力

A()………………………71

附录资料性常用材料物理性能

B()……………………77

附录规范性柔性系数和应力增加系数

C()……………82

附录规范性管道布置

D()………………88

附录资料性制作和安装常用资料

E()…………………92

附录规范性管道预制组对偏差

F()……………………94

附录规范性安全泄放装置的计算

G()…………………96

参考文献

……………………99

Ⅰ

GB/T32270—2024

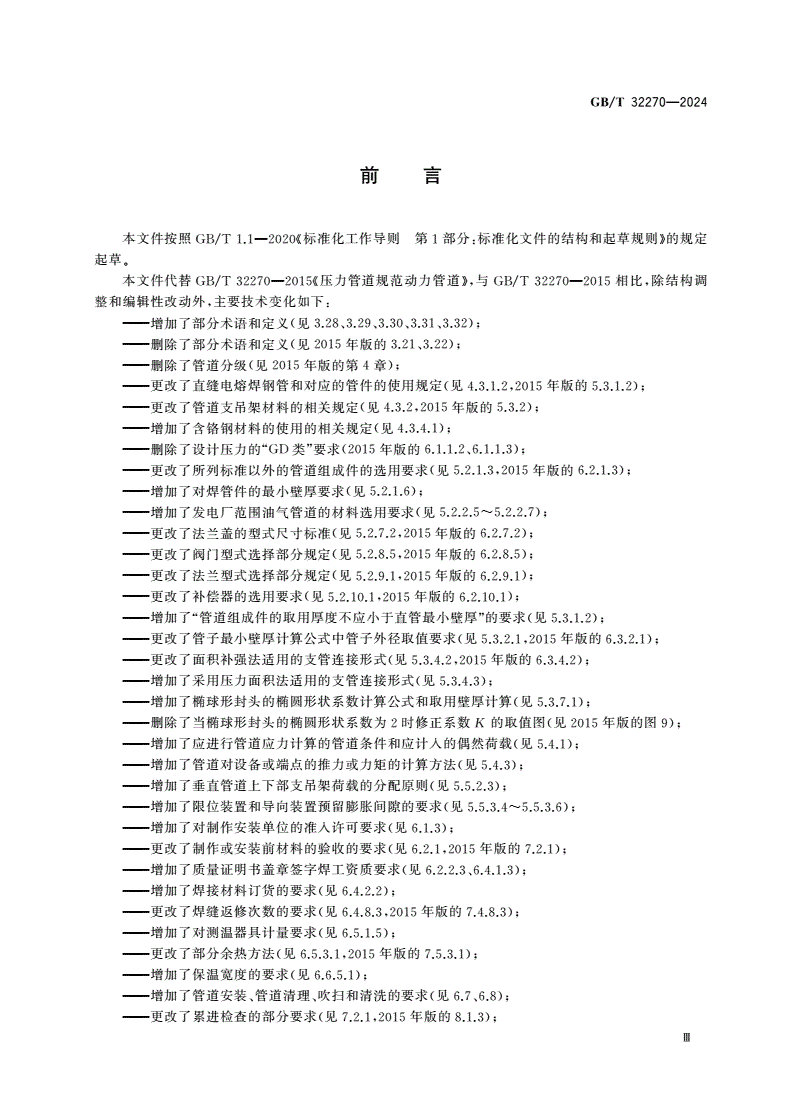

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替压力管道规范动力管道与相比除结构调

GB/T32270—2015《》,GB/T32270—2015,

整和编辑性改动外主要技术变化如下

,:

增加了部分术语和定义见

———(3.28、3.29、3.30、3.31、3.32);

删除了部分术语和定义见年版的

———(20153.21、3.22);

删除了管道分级见年版的第章

———(20154);

更改了直缝电熔焊钢管和对应的管件的使用规定见年版的

———(4.3.1.2,20155.3.1.2);

更改了管道支吊架材料的相关规定见年版的

———(4.3.2,20155.3.2);

增加了含铬钢材料的使用的相关规定见

———(4.3.4.1);

删除了设计压力的类要求年版的

———“GD”(20156.1.1.2、6.1.1.3);

更改了所列标准以外的管道组成件的选用要求见年版的

———(5.2.1.3,20156.2.1.3);

增加了对焊管件的最小壁厚要求见

———(5.2.1.6);

增加了发电厂范围油气管道的材料选用要求见

———(5.2.2.5~5.2.2.7);

更改了法兰盖的型式尺寸标准见年版的

———(5.2.7.2,20156.2.7.2);

更改了阀门型式选择部分规定见年版的

———(5.2.8.5,20156.2.8.5);

更改了法兰型式选择部分规定见年版的

———(5.2.9.1,20156.2.9.1);

更改了补偿器的选用要求见年版的

———(5.2.10.1,20156.2.10.1);

增加了管道组成件的取用厚度不应小于直管最小壁厚的要求见

———“”(5.3.1.2);

更改了管子最小壁厚计算公式中管子外径取值要求见年版的

———(5.3.2.1,20156.3.2.1);

更改了面积补强法适用的支管连接形式见年版的

———(5.3.4.2,20156.3.4.2);

增加了采用压力面积法适用的支管连接形式见

———(5.3.4.3);

增加了椭球形封头的椭圆形状系数计算公式和取用壁厚计算见

———(5.3.7.1);

删除了当椭球形封头的椭圆形状系数为时修正系数K的取值图见年版的图

———2(20159);

增加了应进行管道应力计算的管道条件和应计入的偶然荷载见

———(5.4.1);

增加了管道对设备或端点的推力或力矩的计算方法见

———(5.4.3);

增加了垂直管道上下部支吊架荷载的分配原则见

———(5.5.2.3);

增加了限位装置和导向装置预留膨胀间隙的要求见

———(5.5.3.4~5.5.3.6);

增加了对制作安装单位的准入许可要求见

———(6.1.3);

更改了制作或安装前材料的验收的要求见年版的

———(6.2.1,20157.2.1);

增加了质量证明书盖章签字焊工资质要求见

———(6.2.2.3、6.4.1.3);

增加了焊接材料订货的要求见

———(6.4.2.2);

更改了焊缝返修次数的要求见年版的

———(6.4.8.3,20157.4.8.3);

增加了对测温器具计量要求见

———(6.5.1.5);

更改了部分余热方法见年版的

———(6.5.3.1,20157.5.3.1);

增加了保温宽度的要求见

———(6.6.5.1);

增加了管道安装管道清理吹扫和清洗的要求见

———、、(6.7、6.8);

更改了累进检查的部分要求见年版的

———(7.2.1,20158.1.3);

Ⅲ

GB/T32270—2024

更改了抽样检查的组批原则见年版的

———(7.2.2.1.2,20158.2.1.2);

更改了焊缝金属的金相组织压力试验替代的要求见年版的

———、(7.2.2.6、7.4.2,20158.3.5.1、

8.5.2);

增加了无损检测方法要求见

———(7.2.3.3);

更改了奥氏体不锈钢试验用水中氯离子浓度的量纲见年版的

———(7.4.4,20158.5.4);

更改了管道保温管道防腐的基本规定见年版的

———、(9.1.1、9.2.1,201510.1.1、10.2.1);

更改了保温材料防潮层材料保温层材料保温层厚度计算规定见

———、、、(9.1.2.1~9.1.2.3、

年版的

9.1.3.2,201510.1.2.1~10.1.2.3、10.1.3.2);

更改了大气腐蚀性土壤腐蚀性等级划分标准见年版的

———、(9.2.2.1、9.2.2.2,201510.2.2.1、

10.2.2.2);

更改了防腐涂料选择规定见年版的

———(9.2.3.2,201510.2.3.2);

更改了防腐层体系设计规定涂层厚度要求见年版的

———、(9.2.4.1、9.2.4.3,201510.2.4.1、

10.2.4.3);

更改了防腐工程的检查和验收规定见年版的

———(9.2.4.5,201510.2.4.5);

更改了部分材料的许用应力见附录年版的附录

———(A,2015A);

增加了材料直缝电熔焊钢管的许用应力见

———10Cr9MoW2VNbBN、(A.1);

更改了柔性系数和应力增加系数见附录年版的附录

———(C,2015C);

增加了管道布置见附录

———(D)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国锅炉压力容器标准化技术委员会提出并归口

(SAC/TC262)。

本文件起草单位中国电力规划设计协会中国电力工程顾问集团东北电力设计院有限公司西安

:、、

热工研究院有限公司中国电力工程顾问集团中南电力设计院有限公司中国特种设备检测研究院中

、、、

国电力工程顾问集团华东电力设计院有限公司华电电力科学研究院有限公司中国石油和化工勘察设

、、

计协会中国能源建设集团广东省电力设计研究院有限公司中国电力工程顾问集团西南电力设计院有

、、

限公司河南华电金源管道有限公司中国电建集团河北工程有限公司江苏电力装备有限公司中国能

、、、、

源建设集团浙江省电力设计院有限公司中国电建集团河南省电力勘测设计院有限公司中国能源建设

、、

集团江苏省电力设计院有限公司国核电力规划设计研究院有限公司哈尔滨锅炉厂有限责任公司德

、、、

新钢管中国有限公司上海飞挺管业制造有限公司

()、。

本文件主要起草人裴育峰高宏郭晓克赵宏鹏周荣灿李军黄正林康豫军叶菲刘启军

:、、、、、、、、、、

许玉新林磊郭延军邓成刚陈宝吴斌赵乐强李诗玉毛敏杨文佳何朋臣陈志华杨强徐红波

、、、、、、、、、、、、、、

程祖田于强张丰收向魁马红莲尤子涵陈杉李睿李彦峰许晗珅王洪海徐辉

、、、、、、、、、、、。

本文件于年首次发布本次为第一次修订

2015,。

Ⅳ

GB/T32270—2024

压力管道规范动力管道

1范围

本文件规定了火力发电厂界区内以蒸汽水为介质的管道的材料设计制作安装检验试验安

、、、、、、、

全防护保温及防腐的基本要求火力发电厂界区内其他压力管道按照所有部分执行

、。GB/T20801()。

本文件不适用于

:

锅炉本体管道

a);

核电厂管道

b);

采暖通风与空气调节的管道及非圆形截面的管道

c);

各种塔建筑构架贮罐机械设备和仪表用的管道

d)、、、;

非金属管道

e)。

本文件规定的管道与锅炉本体范围内的管道分界见图和图

12。

标引符号说明

:

锅炉本体管道按照管理

———,TSG11;

锅炉外部管道和接头即第章中规范的蒸汽水管道和接头符合的锅炉范围内管道的设

———(1、),TSG11

计及计算参照本文件的要求

;

非锅炉外部管道和接头

———。

图1与直流锅炉连接的管道界限管理

1

GB/T32270—2024

标引符号说明

:

锅炉本体管道按照管理

———,TSG11;

锅炉外部管道和接头即第章中规范的蒸汽水管道和接头符合的锅炉范围内管道的设

———(1、),TSG11

计及计算参照本文件的要求

;

非锅炉外部管道和接头

———。

图2与汽包锅炉连接的管道界限管理

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

所有部分压力容器

GB/T150()

包装储运图示标志

GB/T191

金属材料夏比摆锤冲击试验方法

GB/T229

金属材料布氏硬度试验第部分试验方法

GB/T231.11:

锅炉和压力容器用钢板

GB/T713

管道元件公称压力的定义和选用

GB/T1048

低中压锅炉用无缝钢管

GB/T3087

低压流体输送用焊接钢管

GB/T3091

2

GB/T32270—2024

碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T3274

管法兰用缠绕式垫片第部分系列

GB/T4622.11:PN

管法兰用缠绕式垫片第部分系列

GB/T4622.22:Class

高压锅炉用无缝钢管

GB/T5310

所有部分铸钢件超声检测

GB/T7233()

输送流体用无缝钢管

GB/T8163

设备及管道绝热效果的测试与评价

GB/T8174

建筑材料及制品燃烧性能分级

GB8624

涂覆涂料前钢材表面处理表面清洁度的目视评定第部分未涂覆过的钢材

GB/T8923.11:

表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

所有部分钢制管法兰

GB/T9124()

所有部分钢制管法兰连接用紧固件

GB/T9125()

管法兰用非金属垫片技术条件

GB/T9129

钢制阀门一般要求

GB/T12224

通用阀门碳素钢锻件技术条件

GB/T12228

通用阀门碳素钢铸件技术条件

GB/T12229

通用阀门不锈钢铸件技术条件

GB/T12230

安全阀一般要求

GB/T12241

压力释放装置性能试验方法

GB/T12242

弹簧直接载荷式安全阀

GB/T12243

钢制对焊管件类型与参数

GB/T12459

直缝电焊钢管

GB/T13793

工业阀门压力试验

GB/T13927

承压钢铸件

GB/T16253

所有部分管道支吊架

GB/T17116()

所有部分管法兰连接计算方法

GB/T17186()

金属材料里氏硬度试验第部分试验方法

GB/T17394.11:

所有部分压力管道规范工业管道

GB/T20801()

压力管道规范工业管道第部分材料

GB/T20801.2—20202:

工业阀门的逸散性试验

GB/T26481

色漆和清漆防护涂料体系对钢结构的防腐蚀保护第部分环境分类

GB/T30790.22:

高温高压管道用直缝埋弧焊接钢管

GB/T32970

压力管道用金属波纹管膨胀节

GB/T35990

法兰接头安装技术规定

GB/T38343

建筑设计防火规范

GB50016

工业设备及管道绝热工程施工规范

GB50126

工业设备及管道绝热工程施工质量验收标准

GB50185

火力发电厂与变电站设计防火标准

GB50229

电厂动力管道设计规范

GB50764

火力发电厂金属技术监督规程

DL/T438

电站弯管

DL/T515

电站钢制对焊管件

DL/T695

火力发电厂异种钢焊接技术规程

DL/T752

3

GB/T32270—2024

管道焊接接头超声波检测技术规程第部分型脉冲反射法

DL/T820.22:A

管道焊接接头超声波检测技术规程第部分衍射时差法

DL/T820.33:

金属熔化焊对接接头射线检测技术和质量分级

DL/T821

火力发电厂汽轮机防进水和冷蒸汽导则

DL/T834

电站配管

DL/T850

焊接工艺评定规程

DL/T868

火电厂金相检验与评定技术导则

DL/T884

电力设备金属发射光谱分析技术导则

DL/T991

火力发电厂管道支吊架验收规程

DL/T1113

火力发电厂焊接接头相控阵超声检测技术规程

DL/T1718

采用便携式布氏硬度计检验金属部件技术导则

DL/T1719

电力建设焊接接头金相检验与评定技术导则

DL/T2054

电站汽轮机旁路阀选型导则

DL/T2124

电站汽水管道用直缝电熔焊钢管

DL/T2361

电站汽轮机旁路阀技术条件

DL/T2496

火力发电厂汽水管道设计规范

DL/T5054

发电厂保温油漆设计规程

DL/T5072

电力工程地下金属构筑物防腐技术导则

DL/T5394

焊接材料质量管理规程

JB/T3223

电站阀门铸钢件技术条件

JB/T5263

阀门受压件磁粉探伤检验

JB/T6439

阀门受压铸钢件射线照相检验

JB/T6440
