GB/T 29712-2013 焊缝无损检测 超声检测 验收等级
GB/T 29712-2013 Non-destructive testing of welds—Ultrasonic testing—Acceptance levels
基本信息
标准号
GB/T 29712-2013
标准类型
国家标准
标准状态
被代替
发布日期
2013-09-18
实施日期
2014-06-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
全国焊接标准化技术委员会(SAC/TC 55)
适用范围
本标准规定了铁素体全熔透焊接接头超声检测的验收等级2级和3 级。本标准的验收等级2级和3级，分别对应着GB/T 19418中的B级和C级焊缝质量要求。由于GB/T 19418中的D级焊缝通常不要求超声检测，因此本标准中没有与GB/T 19418中的D级焊缝质量要求相对应的超声检测验收等级。
本标准的验收等级，适用于依据GB/T 11345的超声检测。
本标准适用于厚度为8 mm~100 mm的铁素体全熔透焊缝。如果在充分考虑工件的几何形状和声学性能情况下，能按照本标准验收等级所需检测灵敏度的要求下进行检测，本标准也可适用于其他类型、其他材质和厚度超过100 mm的焊缝。除非材质衰减或较高探头分辨力要求需要其他频率的探头，本标准使用的探头标称频率为2 MHz~5 MHz。使用的频率不在此范围，则验收等级需要仔细考虑。
本标准的验收等级，适用于依据GB/T 11345的超声检测。
本标准适用于厚度为8 mm~100 mm的铁素体全熔透焊缝。如果在充分考虑工件的几何形状和声学性能情况下，能按照本标准验收等级所需检测灵敏度的要求下进行检测，本标准也可适用于其他类型、其他材质和厚度超过100 mm的焊缝。除非材质衰减或较高探头分辨力要求需要其他频率的探头，本标准使用的探头标称频率为2 MHz~5 MHz。使用的频率不在此范围，则验收等级需要仔细考虑。
发布历史
-
2013年09月
-
2023年11月
研制信息
- 起草单位：
- 上海材料研究所、中国特种设备检测研究院、江苏方天电力技术有限公司、济宁瑞祥模具有限责任公司(山东济宁模具厂)
- 起草人：
- 丁杰、金宇飞、姜炜、庄志强、郑晖、马君鹏、魏忠瑞、王森、张文杰、马君、奚力峰
- 出版信息：
- 页数：15页 | 字数：26 千字 | 开本： 大16开

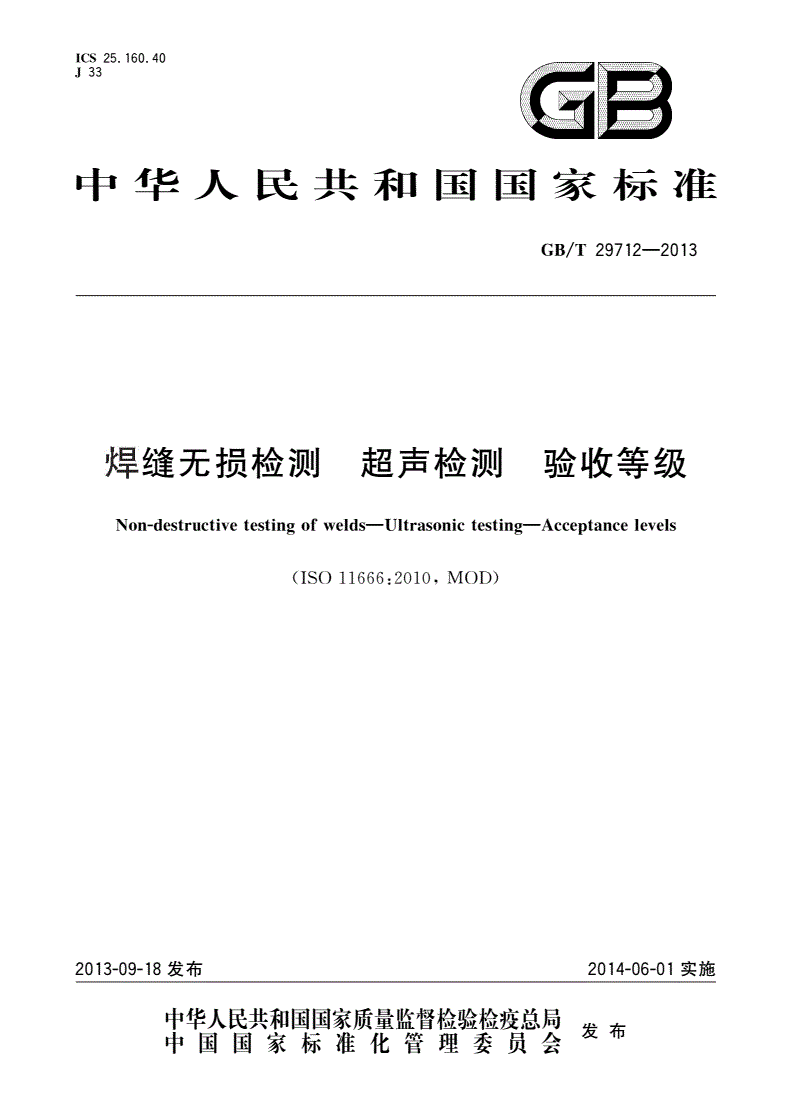

内容描述
ICS25.160.40
J33
中华人民共和国国家标准
/—
GBT297122013
焊缝无损检测超声检测验收等级
——
Non-destructivetestinofweldsUltrasonictestinAccetancelevels
ggp
(:,)
ISO116662010MOD
2013-09-18发布2014-06-01实施
中华人民共和国国家质量监督检验检疫总局
发布
中国国家标准化管理委员会
/—
GBT297122013

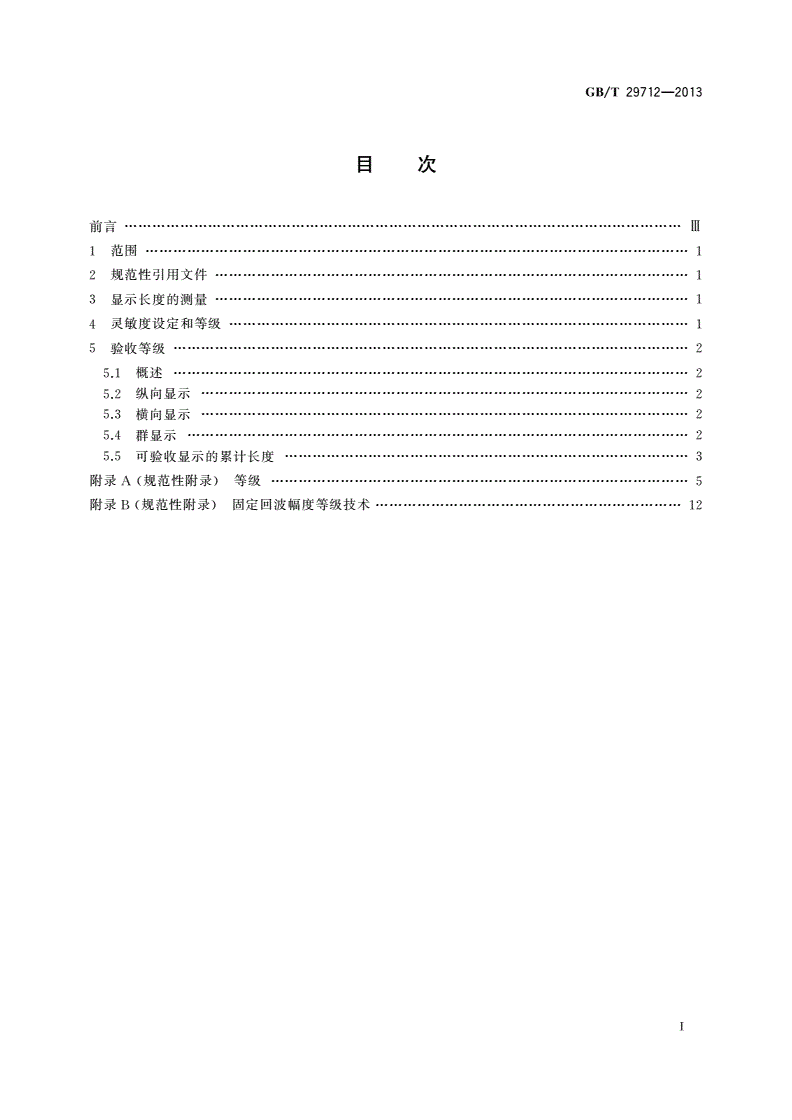

目次
前言…………………………Ⅲ
1范围………………………1
2规范性引用文件…………………………1
3显示长度的测量…………………………1
4灵敏度设定和等级………………………1
5验收等级…………………2
5.1概述…………………2
5.2纵向显示……………2
5.3横向显示……………2
5.4群显示………………2
5.5可验收显示的累计长度……………3
()………………
附录规范性附录等级
A5
()…………
附录规范性附录固定回波幅度等级技术
B12
Ⅰ
/—
