GB 14102.2-2024 防火卷帘 第2部分：防火卷帘用卷门机

ICS1322050

CCSC.82.

中华人民共和国国家标准

GB141022—2024

.

防火卷帘第2部分防火卷帘用卷门机

:

Fireshutterassembl—Part2Motorforfireshutterassembl

y:y

2024-04-29发布2025-05-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB141022—2024

.

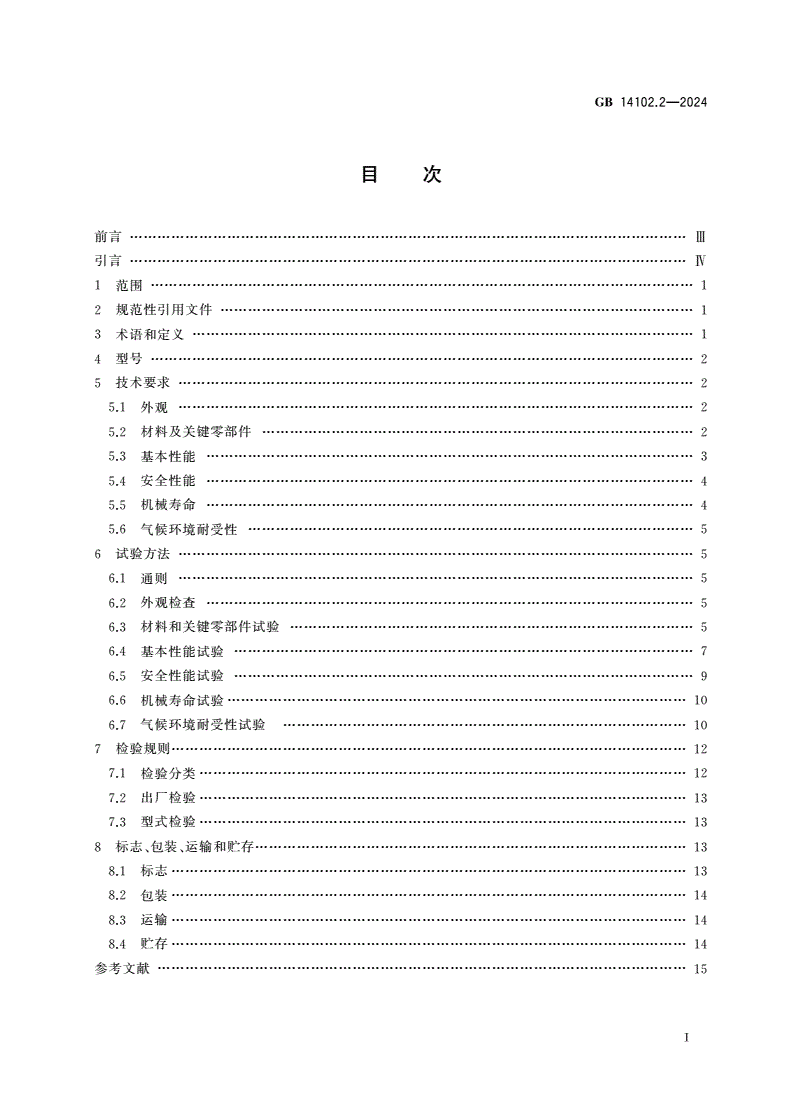

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

型号

4………………………2

技术要求

5…………………2

外观

5.1…………………2

材料及关键零部件

5.2…………………2

基本性能

5.3……………3

安全性能

5.4……………4

机械寿命

5.5……………4

气候环境耐受性

5.6……………………5

试验方法

6…………………5

通则

6.1…………………5

外观检查

6.2……………5

材料和关键零部件试验

6.3……………5

基本性能试验

6.4………………………7

安全性能试验

6.5………………………9

机械寿命试验

6.6………………………10

气候环境耐受性试验

6.7……………10

检验规则

7…………………12

检验分类

7.1……………12

出厂检验

7.2……………13

型式检验

7.3……………13

标志包装运输和贮存

8、、…………………13

标志

8.1…………………13

包装

8.2…………………14

运输

8.3…………………14

贮存

8.4…………………14

参考文献

……………………15

Ⅰ

GB141022—2024

.

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件是防火卷帘的第部分已经发布了以下部分

GB14102《》2。GB14102:

第部分通用技术条件

———1:;

第部分防火卷帘用卷门机

———2:;

第部分防火卷帘控制器

———3:。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国应急管理部提出并归口

。

Ⅲ

GB141022—2024

.

引言

防火卷帘是具有一定耐火性能的卷帘门组件建筑中主要用于分隔相邻的防火分区防火卷帘具

,。

有启闭功能使得防火分区的划分更加灵活是建筑防火分隔系统的重要组成部分防火卷

,,。GB14102《

帘是指导我国防火卷帘产品生产检验和使用的基础标准由个部分构成

》、,3。

第部分通用技术条件目的在于规范防火卷帘产品的通用技术要求提高产品的质量

———1:。,。

第部分防火卷帘用卷门机目的在于规范防火卷帘用卷门机的技术要求提高产品的驱动

———2:。,

可靠性

。

第部分防火卷帘控制器目的在于规范防火卷帘控制器的技术要求提高产品的控制可

———3:。,

靠性

。

我国于年第一次发布主要针对钢质防火卷帘产品年进行第一次修订增加

1993GB14102,,2005,

了无机复合纤维卷帘和特级防火卷帘的相关内容为了增强防火卷帘产品的整体可靠性和本文件的适

。

用性本次修订后由原来的整体标准变为分部分标准第部分针对防火卷帘的通用技术条

,,GB14102,1

件第部分针对防火卷帘的主要部件防火卷帘用卷门机第部分针对防火卷帘的主要部件防火卷帘

,2,3

控制器

。

Ⅳ

GB141022—2024

.

防火卷帘第2部分防火卷帘用卷门机

:

1范围

本文件界定了防火卷帘用卷门机的术语和定义规定了型号技术要求检验规则标志包装运输

,、、、、、

和贮存描述了对应的试验方法

,。

本文件适用于工业与民用建筑中使用的防火卷帘用卷门机产品的设计制造和检验

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.1—20082:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.2—20082:B:

环境试验第部分试验方法试验恒定湿热试验

GB/T2423.3—20162:Cab:

家用和类似用途电器的安全第部分通用要求

GB4706.1—20051:

消防词汇第部分消防产品

GB/T5907.55:

工业产品使用说明书总则

GB/T9969

小功率电动机的安全要求

GB/T12350

防火卷帘第部分通用技术条件

GB14102.11:

防火卷帘第部分防火卷帘控制器

GB14102.33:

中小型旋转电机通用安全要求

GB/T14711

消防用易熔合金元件通用要求

XF863

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T5907.5、GB14102.1GB14102.3。

31

.

防火卷帘用卷门机motorforfireshutterassembly

与防火卷帘控制器配套使用能驱动防火卷帘帘面完成开启定位关闭功能的动力装置

,、、。

注防火卷帘用卷门机一般由电动机温控释放装置限位总成变速箱总成制动与手动操作总成以及电气总成等

:、、、、

部分组成

。

来源有修改

[:GB/T5907.5—2015,2.14.4.5,]

32

.

温控释放装置thermalreleasemechanismwithtemperaturesensingelement

与防火卷帘用卷门机的制动与手动操作总成中的离合释放拉杆连接通过其自带的感温元件动

,

作可联动解除卷门机制动的机械装置

,。

1

GB141022—2024

.

注温控释放装置是防火卷帘用卷门机的关键部件在建筑发生火灾并断电的紧急情况下当其环境温度达到所规

:,,

定的公称动作温度时感温元件受热动作联动离合释放拉杆使防火卷帘用卷门机的制动部件与传动

(70℃),,,

机构分离解除制动防火卷帘帘面将依自重下降并封闭防火隔墙开口防止火灾蔓延

,,(),。

33

.

温控释放驱动距离drivingdistance

温控释放装置中传动部件驱动绳索的长度

()。

注传动部件的作用是在温控释放装置的感温元件动作后将输出的驱动力传递给离合释放拉杆

:。

34

.

额定输出转矩ratedoutputtorque

防火卷帘用卷门机在额定工作状态下变速箱输出轴输出的转矩

。

35

.

额定输出转速ratedoutputspeed

防火卷帘用卷门机在额定工作状态下变速箱输出轴输出的转速

。

36

.

额定负载ratedload

安装在试验支架上的防火卷帘用卷门机在额定工作状态下卷轴处对应的负载值

。

4型号

防火卷帘用卷门机以下简称卷门机的型号编制方法见图

()1。

FJJ/---

生产者自定义内容

温控释放驱动距离

(m)

工作电源相数表示单相表示三相表示直流电源

:1P,3P;DC

额定输出转速单位为转每分

,(r/min)

额定输出转矩单位为牛米

,(N·m)

防火卷帘用卷门机

图1防火卷帘用卷门机型号编制

示例表示额定输出转矩为额定输出转速为工作电源为三相交流电的防

:FJJ70/15-3P-2.0-DY70N·m、15r/min、

火卷帘用卷门机温控释放装置的温控释放驱动距离为生产者自定义内容为

,2.0m,DY。

5技术要求

51外观

.

511卷门机外壳应完整无缺损不应有裂纹或明显变形卷门机各零部件涂覆部位表面应光滑组

..、,;,

装应无明显错位卷门机应设有接地装置和标识电机出线端子与电机连接应牢固

;,。

512卷门机产品应设置永久性标志铭牌并应符合的规定

..,8.1。

52材料及关键零部件

.

521材料

..

5211卷门机的电气接线端应套装耐热绝缘套管

...。

2

GB141022—2024

.

5212卷门机的传动齿轮传动螺母滑动轴套等传动部件不应使用塑料或铝质材料

...、、。

522关键零部件

..

5221卷门机采用的电动机应符合或的规定

...GB/T12350GB/T14711。

5222卷门机配用的温控释放装置性能应符合下述规定

...:

温控释放装置的感温元件选用公称动作温度为的易熔合金元件其性能符合的

a)70℃,XF863

规定

;

卷门机装配的温控释放装置其温控释放驱动距离不小于型号中的标称值且不大于型号中标

b),,

称值的倍

1.05;

将温控释放装置的驱动绳索进行折弯后其动作时的输出力F不小于卷门机制动部件释放

c),wk

力F的倍

sf1.5。

53基本性能

.

531额定输出转矩和额定输出转速

..

卷门机的额定输出转矩不应低于型号中的标称值

。

卷门机的额定输出转速不应低于型号中的标称值

。

532制动性能

..

卷门机制动部件应工作可靠在下述工作情况下的制动性能应符合表的规定

,1:

在倍的额定负载条件下卷门机模拟提升防火卷帘开启运行并制动

a)1.
