DB11/T 463-2022 保温板复合胶粉聚苯颗粒外墙外保温工程技术规程

UG

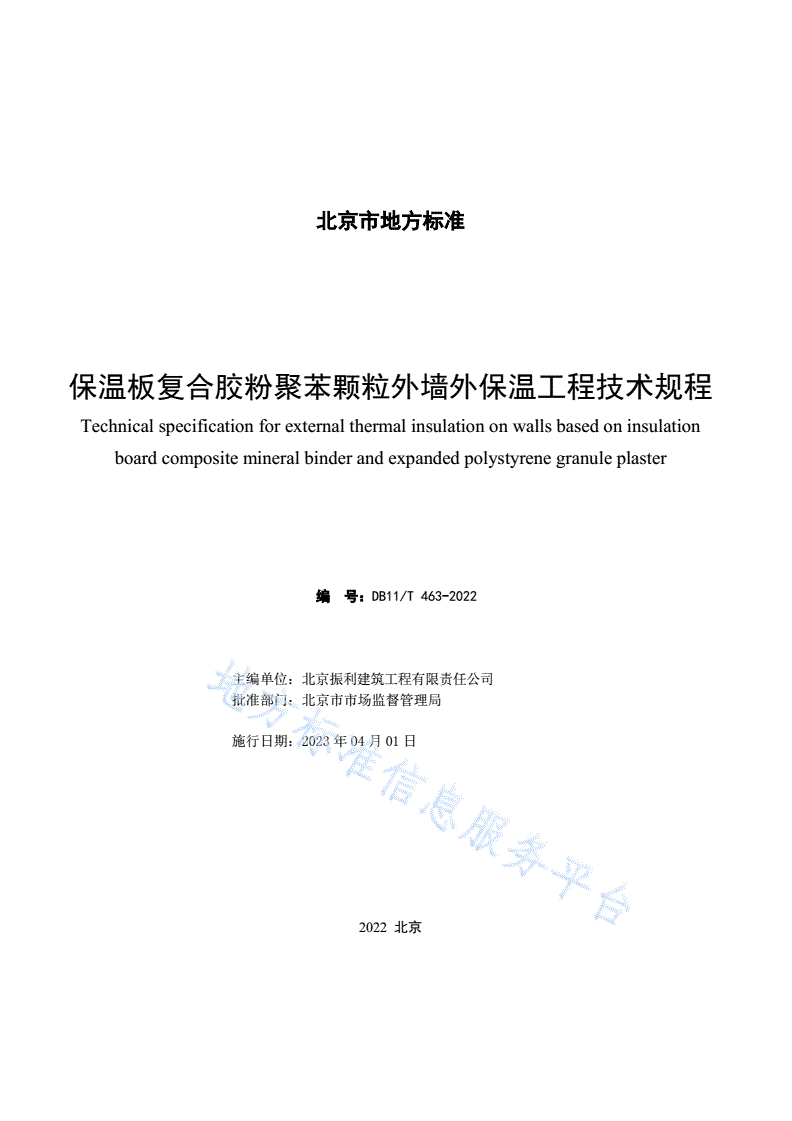

北京市地方标准

DB

编号：DB11/T463－2022

保温板复合胶粉聚苯颗粒外墙外保温工程技术规程

Technicalspecificationforexternalthermalinsulationonwallsbasedoninsulation

boardcompositemineralbinderandexpandedpolystyrenegranuleplaster

2022－12－28发布2023－04－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

北京市地方标准

保温板复合胶粉聚苯颗粒外墙外保温工程技术规程

Technicalspecificationforexternalthermalinsulationonwallsbasedoninsulation

boardcompositemineralbinderandexpandedpolystyrenegranuleplaster

编号：DB11/T463-2022

主编单位：北京振利建筑工程有限责任公司

批准部门：北京市市场监督管理局

施行日期：2023年04月01日

2022北京

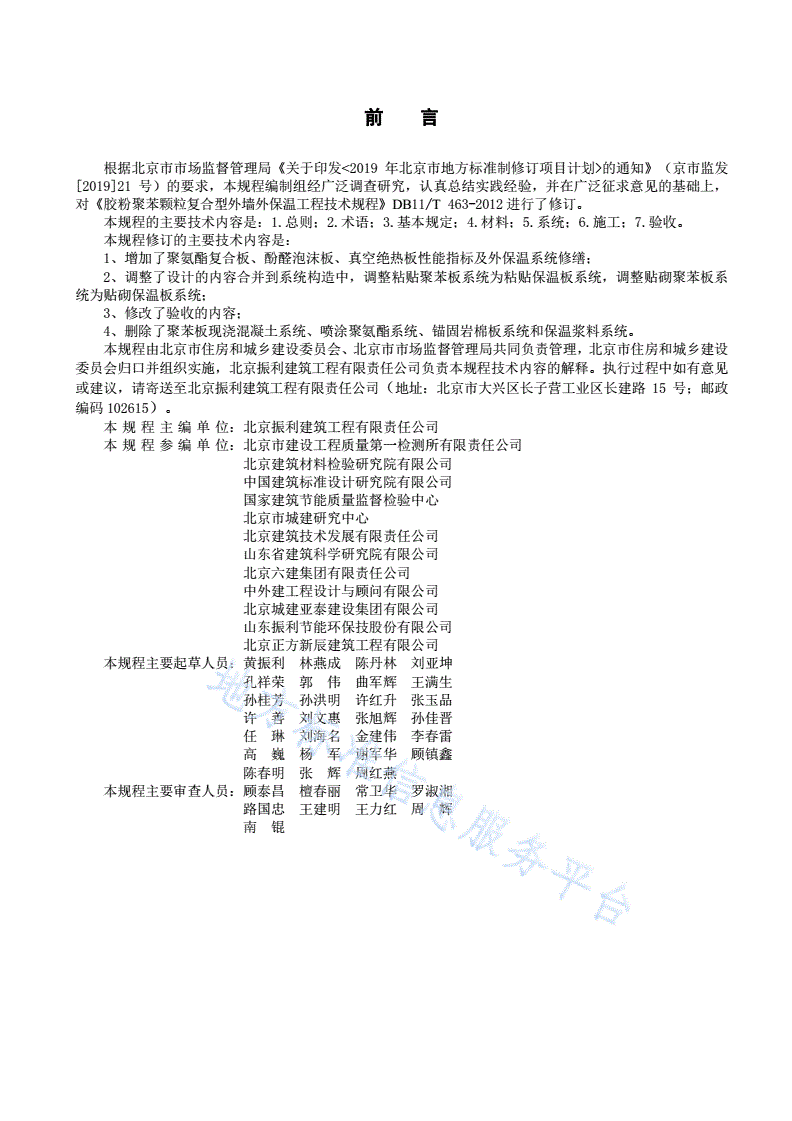

前言

根据北京市市场监督管理局《关于印发<2019年北京市地方标准制修订项目计划>的通知》（京市监发

[2019]21号）的要求，本规程编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，

对《胶粉聚苯颗粒复合型外墙外保温工程技术规程》DB11/T463-2012进行了修订。

本规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.材料；5.系统；6.施工；7.验收。

本规程修订的主要技术内容是：

1、增加了聚氨酯复合板、酚醛泡沫板、真空绝热板性能指标及外保温系统修缮；

2、调整了设计的内容合并到系统构造中，调整粘贴聚苯板系统为粘贴保温板系统，调整贴砌聚苯板系

统为贴砌保温板系统；

3、修改了验收的内容；

4、删除了聚苯板现浇混凝土系统、喷涂聚氨酯系统、锚固岩棉板系统和保温浆料系统。

本规程由北京市住房和城乡建设委员会、北京市市场监督管理局共同负责管理，北京市住房和城乡建设

委员会归口并组织实施，北京振利建筑工程有限责任公司负责本规程技术内容的解释。执行过程中如有意见

或建议，请寄送至北京振利建筑工程有限责任公司（地址：北京市大兴区长子营工业区长建路15号；邮政

编码102615）。

本规程主编单位：北京振利建筑工程有限责任公司

本规程参编单位：北京市建设工程质量第一检测所有限责任公司

北京建筑材料检验研究院有限公司

中国建筑标准设计研究院有限公司

国家建筑节能质量监督检验中心

北京市城建研究中心

北京建筑技术发展有限责任公司

山东省建筑科学研究院有限公司

北京六建集团有限责任公司

中外建工程设计与顾问有限公司

北京城建亚泰建设集团有限公司

山东振利节能环保技股份有限公司

北京正方新辰建筑工程有限公司

本规程主要起草人员：黄振利林燕成陈丹林刘亚坤

孔祥荣郭伟曲军辉王满生

孙桂芳孙洪明许红升张玉品

许善刘文惠张旭辉孙佳晋

任琳刘海名金建伟李春雷

高巍杨军谢军华顾镇鑫

陈春明张辉周红燕

本规程主要审查人员：顾泰昌檀春丽常卫华罗淑湘

路国忠王建明王力红周辉

南锟

目次

1总则....................................................................................1

2术语....................................................................................2

3基本规定................................................................................3

4材料....................................................................................4

4.1一般规定..........................................................................4

4.2保温材料..........................................................................4

4.3配套材料..........................................................................5

5系统....................................................................................8

5.1一般规定..........................................................................8

5.2系统性能..........................................................................9

5.3粘贴保温板系统....................................................................9

5.4贴砌保温板系统...................................................................10

5.5系统修缮.........................................................................12

6施工...................................................................................13

6.1一般规定.........................................................................13

6.2粘贴保温板系统...................................................................13

6.3贴砌保温板系统...................................................................18

6.4系统修缮.........................................................................19

7验收...................................................................................25

7.1一般规定.........................................................................25

7.2主控项目.........................................................................25

7.3一般项目.........................................................................26

本规程用词说明............................................................................28

引用标准名录..............................................................................29

条文说明..................................................................................31

Contents

1Generalprovisions………………1

2Terminology………………………2

3Basicrequirements………………3

4Materials…………………………4

4.1Generalrequirements……………………4

4.2Insulationmaterials………………………4

4.3Supportingmaterials………………………5

5Systems…………………………8

5.1Generalrequirements……………………8

5.2Systemperformance………………………9

5.3Pastesinsulationboardsystem…………9

5.4Bricklayinginsulationboardsystem……………………10

5.5Systemrepair……………12

6Construction……………………13

6.1Generalrequirements……………………13

6.2Pastesinsulationboardsystem…………13

6.3Bricklayinginsulationboardsystem……………………18

6.4Systemrepair……………19

7Acceptance………………………25

7.1Generalrequirements……………………25

7.2Masteritems……………25

7.3Genericitems……………26

Explanationofwordinginthisstandard……………28

Listofquotedstandards………………29

Addition：Explanationofprovisions…………………31

1总则

1.0.1为贯彻国家建筑节能政策和执行北京市建筑节能设计标准，规范保温板复合胶粉聚苯颗粒外墙外保

温工程的技术要求、施工做法、试验方法及验收标准，保证外墙外保温工程质量，做到技术先进、节能环

保、安全可靠、经济合理，制定本规程。

1.0.2本规程适用于新建、改建、扩建和既有建筑节能改造的民用建筑中以混凝土或砌体等为基层墙体的

保温板复合胶粉聚苯颗粒外墙外保温工程。

1.0.3保温板复合胶粉聚苯颗粒外墙外保温工程除应符合本规程外，尚应符合国家及北京市现行有关标准

的规定。

1

2术语

2.0.1保温板复合胶粉聚苯颗粒外墙外保温系统externalthermalinsulationcompositesystemsbasedon

insulationboardcompositemineralbinderandexpandedpolystyrenegranuleplaster

以聚苯板、硬泡聚氨酯板、酚醛泡沫板、增强竖丝岩棉复合板、真空绝热板等为保温层材料，并复合胶

粉聚苯颗粒贴砌浆料构造层的多种外墙外保温系统的总称，本规程中简称外保温系统，包括粘贴保温板系统

和贴砌保温板系统。

2.0.2外墙外保温工程engineeringofexternalthermalinsulation

将外保温系统通过施工或安装，固定在外墙外表面上所形成的建筑物实体，简称外保温工程。

2.0.3保温层thermalinsulationlayer

由保温材料组成，在外保温系统中起保温隔热作用的构造层。

2.0.4防火找平过渡层fireprooflevelingtransitionlayer

设置在外保温系统保温层与抗裂层之间用于减缓热应力影响并对保温层起找平及防火作用的抹灰层。

2.0.5抗裂层anti-crackcoat

抹在保温层或防火找平过渡层上，中间夹有玻纤网或热镀锌电焊网，起防裂、防水、抗冲击和防火作用

的构造层。

2.0.6饰面层finishcoat

外保温系统的外装饰构造层。

2.0.7防护层renderingsystem

抗裂层和饰面层的总称。

2.0.8胶粉聚苯颗粒贴砌浆料mineralbinderandexpandedpolystyrenegranulebondingplaster

由可再分散胶粉、无机胶凝材料、多种纤维、外加剂等制成的胶粉料与作为主要骨料的聚苯颗粒复合而

成的，用于粘贴、砌筑和防火找平保温板的胶粉聚苯颗粒浆料，简称贴砌浆料。

2.0.9保温板insulationboard

在本规程中专指用于外保温系统的聚苯板、硬泡聚氨酯板、酚醛泡沫板、增强竖丝岩棉复合板和真空绝

热板的总称。

2.0.10增强竖丝岩棉复合板reinforcedverticalrockwoolcompositeboard

以多条同宽度岩棉条拼装成的板材为芯材，在工厂制成的、长度方向四个面包裹玻纤网、两个大面带有

聚合物水泥抹面胶浆层的保温板材。

2.0.11真空绝热板vacuuminsulationpanel

以芯材和吸气剂为填充材料，使用复合阻气膜作为包裹材料，经抽真空、封装等工艺制成的建筑保温用

板状材料。

2.0.12托架supportbracket

设在保温板底部，起承托作用的具有防锈功能的金属构件，由膨胀螺栓固定于基层墙体上。

2.0.13空腔cavity

保温层与基层墙体之间的空间。

2.0.14岩棉复合装饰线条decorativeproductsmadeofrockwoolcompoundwithPGRC

由机械加工的竖丝岩棉条、玻璃纤维网格布和聚合物水泥砂浆在工厂预制而成的装饰制品。

2.0.15配件fitting

与外保温系统配套使用的密封条、包角条、包边条、盖口条、护角、固定卡等附件。

2

3基本规定

3.0.1外保温工程应符合下列规定：

1应能适应基层墙体的正常变形而不产生裂缝或空鼓；

2应能承受自重、风荷载和室外气候的长期反复作用且不产生有害的变形和破坏；

3应与基层墙体连接可靠，不应在抗震设防烈度内的地震或其他外力冲击时脱落；

4应具有防止火焰沿外墙面蔓延的能力；

5应具有防止水渗透性能。

3.0.2外保温工程应符合现行国家标准《建筑节能与可再生能源利用通用规范》GB55015的规定，其保温、

隔热性能应符合现行地方标准《居住建筑节能设计标准》DB11/891的规定，其防潮设计应符合现行国家标

准《民用建筑热工设计规范》GB50176的规定。

3.0.3外保温工程各构造层应具有物理-化学稳定性。所有构造层组成材料应彼此相容并应具有防腐性。

在可能受到鼠害、虫害等生物侵害时，外保温工程还应具有防生物侵害性能。

3.0.4外保温工程的饰面层宜采用浅色水性涂料、饰面砂浆等轻质材料，并应与外保温系统其它组成材料

相容。当需采用饰面砖时，应根据国家现行相关标准制定专项技术方案和验收方法，并组织专题论证。

3.0.5既有建筑节能改造的应符合国家现行标准《公共建筑节能改造技术规范》JGJ176、《既有居住建筑

节能改造技术规程》DB11/381的规定。

3.0.6在规范施工、质量合格及正确使用和正常维护的条件下，外保温工程的使用寿命应符合设计要求。

3

4材料

4.1一般规定

4.1.1外保温工程所用材料应符合现行国家标准《墙体材料应用统一技术规范》GB50574的规定。

4.1.2外保温工程所用材料的放射性核素限量不应超出现行国家标准《建筑材料放射性核素限量》GB6566

中B类的规定。

4.2保温材料

4.2.1贴砌浆料性能应符合现行行业标准《胶粉聚苯颗粒外墙外保温系统材料》JG/T158的规定。

4.2.2聚苯板包括模塑聚苯板（以下简称模塑板）、石墨模塑聚苯板（以下简称石墨模塑板）、挤塑聚苯

板（以下简称挤塑板）、石墨挤塑聚苯板（以下简称石墨挤塑板），其性能应符合表4.2.2-1的规定，其尺

寸允许偏差应符合表4.2.2-2的规定。

表4.2.2-1聚苯板性能

指标

项目单位试验方法

模塑板石墨模塑板挤塑板石墨挤塑板

表观密度kg/m318～2225～35《泡沫塑料及橡胶表观密度的测定》GB/T6343

《绝热材料稳态热阻及有关特性的测定热流计法》GB/T

导热系数W/(m·K)≤0.037≤0.033≤0.030≤0.02410295或《绝热材料稳态热阻及有关特性的测定防护热

板法》GB/T10294

垂直于板面方

MPa≥0.10≥0.20《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906

向的抗拉强度

尺寸稳定性%≤0.3≤1.0《硬质泡沫塑料尺寸稳定性试验方法》GB/T8811

压缩强度MPa≥0.10≥0.20《硬质泡沫塑料压缩性能的测定》GB/T8813

吸水率(V/V)%≤3≤1.5《硬质泡沫塑料吸水率的测定》GB/T8810

燃烧性能等级—不低于B1级不低于B1级《建筑材料及制品燃烧性能分级》GB8624

表4.2.2-2聚苯板尺寸允许偏差

项目单位允许偏差试验方法

长度、宽度mm±3.0

厚度mm+2.0，0.0

《外墙保温复合板通用技术要求》JG/T480

对角线差mm≤3

板面平整度mm≤2

4.2.3硬泡聚氨酯板双面应带有界面层，其性能和尺寸允许偏差应符合现行行业标准《硬泡聚氨酯板薄抹

灰外墙外保温系统材料》JG/T420的规定。

4.2.4酚醛泡沫板应在工厂完成六面界面处理，其性能和尺寸允许偏差应符合现行行业标准《酚醛泡沫板

薄抹灰外墙外保温系统材料》JG/T515的规定。

4.2.5增强竖丝岩棉复合板性能应符合表4.2.6-1的规定，其尺寸允许偏差应符合表4.2.6-2的规定。

4

表4.2.6-1增强竖丝岩棉复合板性能

项目单位指标试验方法

《绝热材料稳态热阻及有关特性的测定热流计法》GB/T10295或

芯材导热系数（平均温度25℃）W/(m·K)≤0.045

《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294

芯材酸度系数—≥1.8《矿物棉及其制品试验方法》GB/T5480

厚度≤150mm<25

单位面

kg/m2

积质量

150mm<厚度≤200mm25～35

吸水量g/m2≤500

不透水性—抹面胶浆层内侧未渗透

抹面胶浆层水蒸气透过量g/(m2·h)≥1.67《外墙保温复合板通用技术要求》JG/T480

抗冲击性—3J级

原强度≥0.10

拉伸粘

耐水强度MPa≥0.10

结强度

耐冻融强度≥0.10

抹面胶浆层厚度Mm2～5《聚苯乙烯泡沫（EPS）复合装饰线》JC/T2387

燃烧性能等级—A级《建筑材料及制品燃烧性能分级》GB8624

表4.2.6-2增强竖丝岩棉复合板尺寸允许偏差

项目单位允许偏差试验方法

长度、宽度mm±5.0

厚度mm+2.0，0.0

《外墙保温复合板通用技术要求》JG/T480

对角线差mm≤4

板面平整度mm≤4

4.2.6真空绝热板性能和尺寸允许偏差应符合现行行业标准《建筑用真空绝热板》JG/T438的规定。

4.2.7在既有居住建筑节能改造工程中，采用的有机类保温材料遇火后应无熔融状收缩，并用水泥基材料

进行六面裹覆，其阴燃性能应符合现行地方标准《既有居住建筑节能改造技术规程》DB11/381的规定。

4.3配套材料

4.3.1界面砂浆性能应符合表4.3.1的规定。

表4.3.1界面砂浆性能

项目单位指标试验方法

标准状态≥0.5

拉伸粘结强度MPa《混凝土界面处理剂》JC/T907

浸水处理≥0.3

4.3.2胶粘剂性能应符合下列规定：

1粘贴硬泡聚氨酯板用胶粘剂性能应符合现行行业标准《硬泡聚氨酯板薄抹灰外墙外保温系统材料》

JG/T420的规定。

2粘贴酚醛泡沫板用胶粘剂性能应符合现行行业标准《酚醛泡沫板薄抹灰外墙外保温系统材料》JG/T

515的规定。

3粘贴增强竖丝岩棉复合板用胶粘剂性能应符合表4.3.2的规定。

5

表4.3.2粘贴增强竖丝岩棉复合板用胶粘剂性能

项目指标试验方法

原强度≥0.60

与水泥砂浆

拉伸粘结强浸水48h，干燥2h≥0.30

耐水

度(MPa)

强度

浸水48h，干燥7d≥0.60

原强度≥0.10《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906

与增强竖丝

岩棉复合板

浸水48h，干燥2h≥0.06

拉伸粘结强耐水

度(MPa)强度

浸水48h，干燥7d≥0.10

可操作时间（h）1.5～4.0

4.3.3聚苯板界面剂性能应符合表4.3.3的规定。

表4.3.3聚苯板界面剂性能

指标

项目试验方法

模塑板界面剂挤塑板界面剂

原强度≥0.10≥0.20

与相应聚苯板拉

伸粘结强度浸水48h，干燥2h≥0.06≥0.10《混凝土界面处理剂》JC/T907

（MPa）耐水强度

浸水48h，干燥7d≥0.10≥0.20

4.3.4真空绝热板界面剂性能指标应符合表4.3.4的规定。

表4.3.4真空绝热板界面剂性能

项目单位性能指标试验方法

容器中状态—色泽均匀，无杂质，无沉淀，不分层

冻融稳定性（3次）—无异常

《建筑涂料用乳液》GB/T20623

储存稳定性—无硬块，无絮凝，无明显分层和结皮

不挥发物含量%≥18

《涂料用乳液和涂料、塑料用聚合物分散体白点温度和最低成膜温度的测

最低成膜温度℃≤0

定》GB/T9267

4.3.5抗裂砂浆性能应符合表4.3.5的规定。

表4.3.5抗裂砂浆性能

项目单位指标试验方法

标准状态MPa≥0.7

拉伸粘结强度

浸水处理MPa≥0.5

（与水泥砂浆）

冻融循环处理MPa≥0.5

标准状态MPa≥0.10《胶粉聚苯颗粒外墙外保温系统材料》JG/T158

拉伸粘结强度

（与贴砌浆料）

浸水处理MPa≥0.10

可操作时间H1.5～4.0

压折比—≤3.0

柔韧性—直径50mm无裂纹《漆膜、腻子膜柔韧性测定法》GB/
