GB/T 19686-2015 建筑用岩棉绝热制品

ICS91.120.10

Q25

道雪

中华人民共和国国家标准

Gß/T19686-2015

代替GB/T19686-2005

建筑用岩棉绝热制品

Rockwoolthermalinsulationproductsforbuildingapplications

寸」寸

J

2015-12-31发布2016-11-01实施

中华人民共和国国家质量监督检验检痊总局唔舍

中国国家标准化管理委员会。ι叩

GB/T19686-2015

'‘~

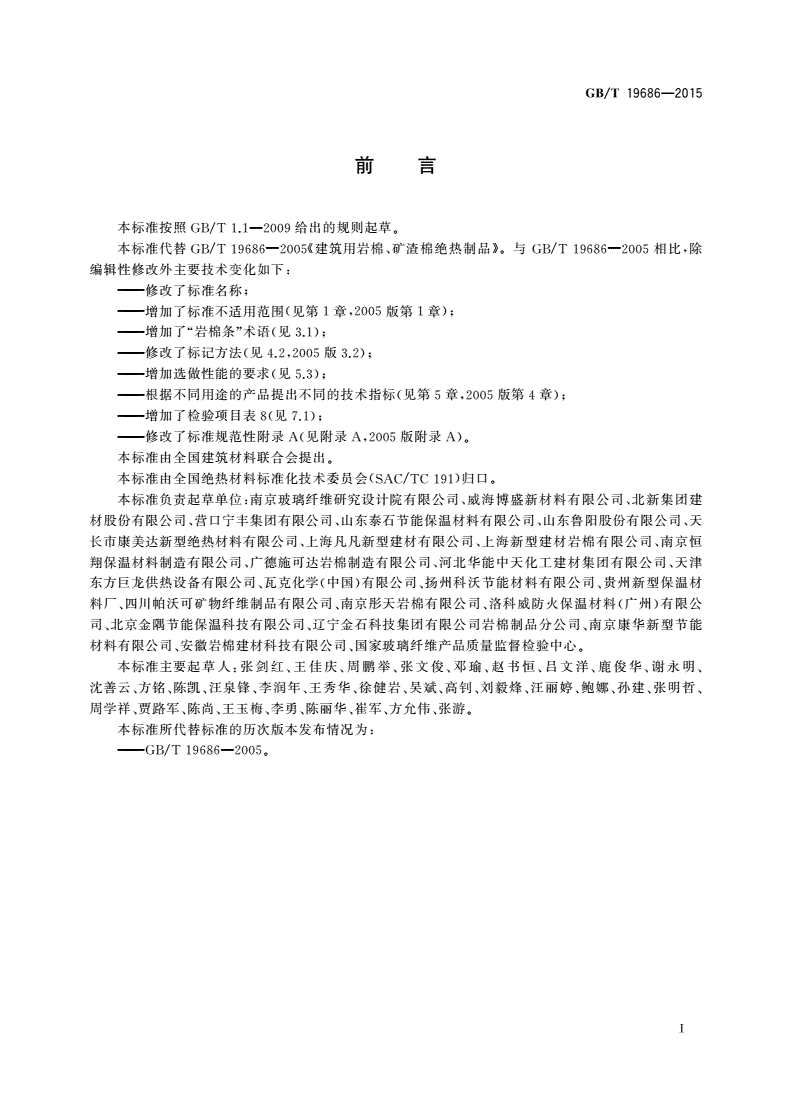

剧昌

本标准按照GB/T1.1-2009给出的规则起草.

本标准代替GB/T19686一2005<<建筑用岩棉、矿渣棉绝热制品》。与GB/T19686-2005相比，除

编辑性修改外主要技术变化如下:

一一修改了标准名称;

一一增加了标准不适用范围〈见第1章，2005版第1章);

一一增加["岩棉条"术语〈见3.1)I

一一修改了标记方法〈见4.2，2005版3.2);

一一增加选做性能的要求(见5.3);

-一根据不同用途的产品提出不同的技术指标(见第5章，2005版第4章);

一一增加了检验项目表8(见7.1);

一一修改了标准规范性附录A(见附录A，2005版附录A)。

本标准由全国建筑材料联合会提出。

本标准由全国绝热材料标准化技术委员会(SAC/TC191)归口。

本标准负责起草单位:南京玻璃纤维研究设计院有限公司、威海博盛新材料有限公司、北新集团建

材股份有限公司、营口宁丰集团有限公司、山东泰石节能保温材料有限公司、山东鲁阳股份有限公司、天

长市康美达新型绝热材料有限公司、上海凡凡新型建材有限公司、上海新型建材岩棉有限公司、南京恒

翔保温材料制造有限公司、广德施可达岩棉制造有限公司、河北华能中天化工建材集团有限公司、天津

东方巨龙供热设备有限公司、瓦克化学(中国〉有限公司、扬州科沃节能材料有限公司、贵州新型保温材

料广、四川帕沃可矿物纤维制品有限公司、南京彤天岩棉有限公司、洛科威防火保温材料(广州1)有限公

司、北京金隅节能保温科技有限公司、辽宁金石科技集团有限公司岩棉制品分公司、南京康华新型节能

材料有限公司、安徽岩棉建材科技有限公司、国家玻璃纤维产品质量监督检验中心。

本标准主要起草人:张剑红、王佳庆、周鹏举、张文俊、邓瑜、赵书恒、吕文洋、鹿俊华、谢永明、

沈善云、方铭、陈凯、汪泉锋、李润年、王秀华、徐健岩、吴斌、高钊、~J毅烽、汪丽婷、鲍娜、孙建、张明哲、

周学样、贾路军、陈尚、王玉梅、李勇、陈丽华、崔军、方允伟、张游.

本标准所代替标准的历次版本发布情况为:

←一-GB/T19686-2005。

GB/T19686-2015

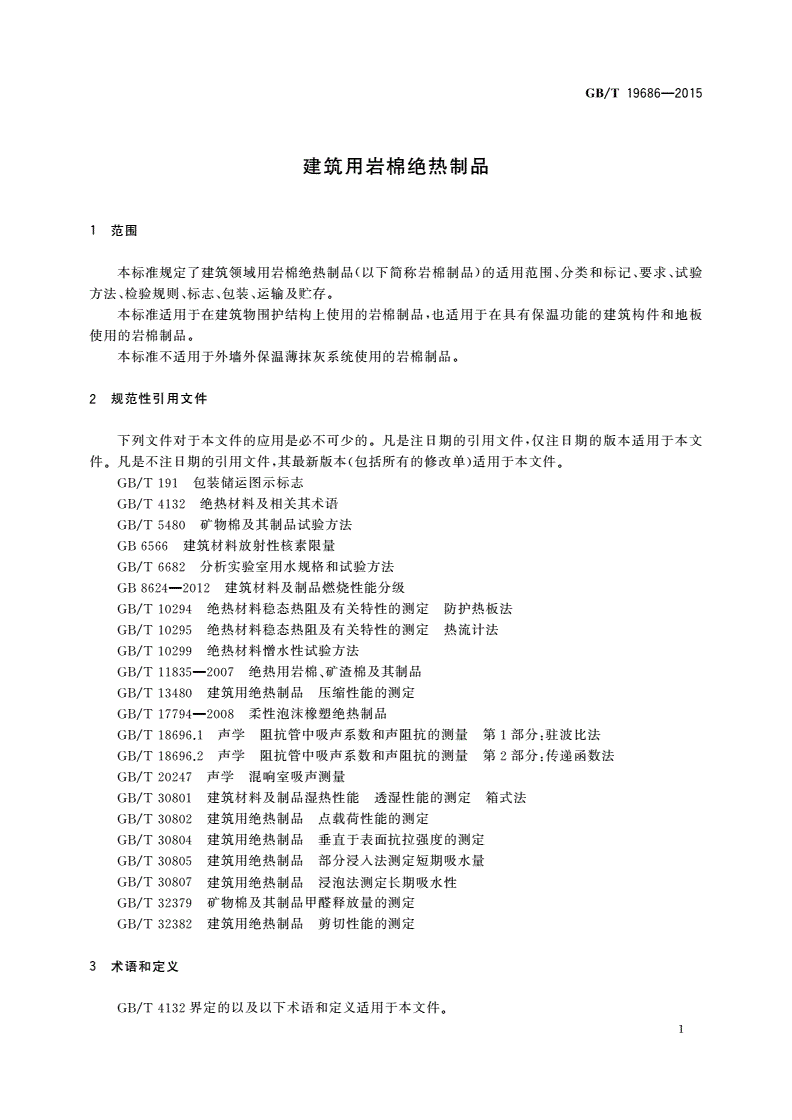

建筑用岩棉绝热制品

1范围

本标准规定了建筑领域用岩棉绝热制品(以下简称岩棉制品)的适用范围、分类和标记、要求、试验

方法、检验规则、标志、包装、运输及贮存。

本标准适用于在建筑物围护结构上使用的岩棉制品，也适用于在具有保温功能的建筑构件和地板

使用的岩棉制品。

本标准不适用于外墙外保温薄抹灰系统使用的岩棉制品。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单〉适用于本文件。

GB/T191包装储运图示标志

GB/T4132绝热材料及相关其术语

GB/T5480矿物棉及其制品试验方法

GB6566建筑材料放射性核素限量

GB/T6682分析实验室用水规格和试验方法

GB8624-2012建筑材料及制品燃烧性能分级

GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法

GB/T10295绝热材料稳态热阻及有关特性的测定热流计法

GB/T10299绝热材料憎水性试验方法

GB/T11835-2007绝热用岩棉、矿渣棉及其制品

GB/T13480建筑用绝热制品压缩性能的测定

GB/T17794-2008柔性泡沫橡塑绝热制品

GB/T18696.1声学阻抗管中吸声系数和声阻抗的测量第1部分:驻波比法

GB/T18696.2声学阻抗管中吸声系数和声阻抗的测量第2部分:传递函数法

GB/T20247声学混响室吸声测量

GB/T30801建筑材料及制品湿热性能透湿性能的测定箱式法

GB/T30802建筑用绝热制品点载荷性能的测定

GB/T30804建筑用绝热制品垂直于表面抗拉强度的测定

GB/T30805建筑用绝热制品部分浸入法测定短期吸水量

GB/T30807建筑用绝热制品浸泡法测定提期吸水性

GB/T32379矿物棉及其制品甲醒释放量的测定

GB/T32382建筑用绝热制品剪切性能的测定

3术语和定义

GB/T4132界定的以及以下术语和定义适用于本文件。

1

GB/T19686-2015

3.1

岩棉条rockwoollamella

将岩棉板以一定的间距切割成条状翻转90。使用的制品，该制品的厚度为切割间距，宽度为原岩棉

板的厚度。

4分类和标记

4.1分类

按用途分为屋面和地板用、幕墙用、金属面夹芯板用、钢结构和内保温用。

按形式分为板、毡和条。

4.2标记

产品标记由产F

产品名称应

产品技术ι

密

c)

示例1

密度

屋面

示例

密度用岩棉毡标

记为:

钢结

5要求

5.1总则

5.2通周要求

5.2.1外观要求:树3

与基材的粘结应平整牢固。

5.2.2所有制品的基本物理性能应

表1基本物理性能要求

a

导热系数

渣球含量

纤维平均

〈平均温度25.C)

放射性核素

(位径大于憎水率

质量吸湿率

直径0.25mm)酸度系数W/(rn.K)燃烧性能%%

μm%极条IR.Ir

主主6.0A级4二0.5二主98.0

~7.0二~1.6~0.040运0.048~1.0~1.0

2

GB/T19686-2015

5.3选做性能

5.3.1用于吸声构造时，应满足降噪系数不小于0.45(驻波管法〉或0.70(混响室法〉。

5.3.2用于室内时，甲醒释放量应不大于1.4mg/(kg•h).

5.3.3用于钢结构时，应通过对所覆盖金属的腐蚀性试验.

5.3.4有要求时，湿阻因子应不大于10.

5.3.5有耍求时，长期吸水量应不大于1.5kg/m20

5.3.6有要求时，水溶性氯化物含量应不大于0.10%，水溶性硫酸盐含量应不大于0.25%。

5.4犀面和地饭用

5.4.1尺寸允许偏差与密度允许偏差应符合表2要求。

表2屋面和地板用岩棉制晶尺寸允许偏差与密度允许偏差

长度允许偏差厚度允许偏差密度允许偏差

宽度允许偏差

rnmmm%

π1π1

l3

板板密度~80kg/m密度<80kg/m

毡毡

+10正偏差不限+5+3

土10

不允许负偏差土15

一3

-3一3一3

5.4.2力学性能应符合表3要求，用于填充的岩棉制品不作要求。

表3厘面和地板用岩棉板力学性能要求

压缩强度

点载荷

型

类

kPaN

厘面和地极〈高强型〉注700

二主80

屋面和地板〈首层)

二三60二~500

屋面和地板(非首层〉二抖。二三200

5.4.3全浸体积吸水率应不大于5.0%，短期吸水量应不大于0.5kg/m2o

5.5幕墙用

5.5.1尺寸允许偏差与密度允许偏差应符合表4要求.

亵4摹墙用岩棉板尺寸允许偏差与密度允许偏差

密度允许偏差

宽度允许偏差

长度允许偏差厚度允许偏差%

π1π1mrnπ1口1

33

密度二~80kg/rn密度<80kg/m

+10T5+3

士10

-3土15

一3一3

5.5.2短期吸水量应不大子0.5kg/m2

。

5.5.3水萃取液pH值应在7.0--9.5.

3

GB/T19686-2015

5.6金属面夹芯桓用

5.6.1尺寸允许偏差和密度允许偏差应符合表5要求。

表5金属面夹芯板用岩棉条尺寸允许偏差和密度允许偏差

厚度允许偏差

长度允许偏差宽度允许偏差密度允许偏差

口1口1口1口1mm%

+10+3+2

-3-3-2土10

5.6.2

压缩强度

5.6.4

5.7.1

板

+10

-3土15

5.7.2水萃取液pH

6试验方法

6.1外现

在光照明亮的条件下，距试样1.0m处目测检查。

6.2尺寸和密度

按GB/T5480的规定。在计算密度时，毡类制品实测厚度若小于标称厚度，则按实测厚度计算，实

测厚度若大于标称厚度，则按标称厚度计算。

6.3纤维平均直径

按GB/T5480的规定，显微镜法为仲裁试验方法。

4

GB/T19686-2015

6.4渣球含量

按GB/T5480的规定。

6.5酸度系敢

按GB/T5480的规定。

6.6导热系数

按GB/T10294或GB/T10295的规定，GB/T10294为仲裁试验方法。

6.7燃烧性能

按GB8624-2012的规定。

6.8质量吸湿率

按GB/T5480的规定.

6.9憎水率

按GB/T10299的规定。

6.10股射性核素

按GB6566的规定。

6.11降噪系鼓

按GB/T18696.1、GB/T18696.2或GB/T20247的规定。驻波管法试验时，安装条件为刚性壁;

混响重法试验时，安装条件为铺地安装.

6.12对金属的腐蚀性

按GB/T11835-2007附录E的规定。

6.13甲醒释放量

接GB/T32379的规定。

6.14湿阻因子

按GB/T30801的规定，计算湿阻因子按GB/T17794一2008附录B.

6.15垂直于表面的抗拉强度

按GB/T30804的规定，试样尺寸为(200土l)mmX(200土l)mm，当岩棉条的宽
