GB/T 24672-2009 喷灌用金属薄壁管及管件

ICS65.060.35

B91OB

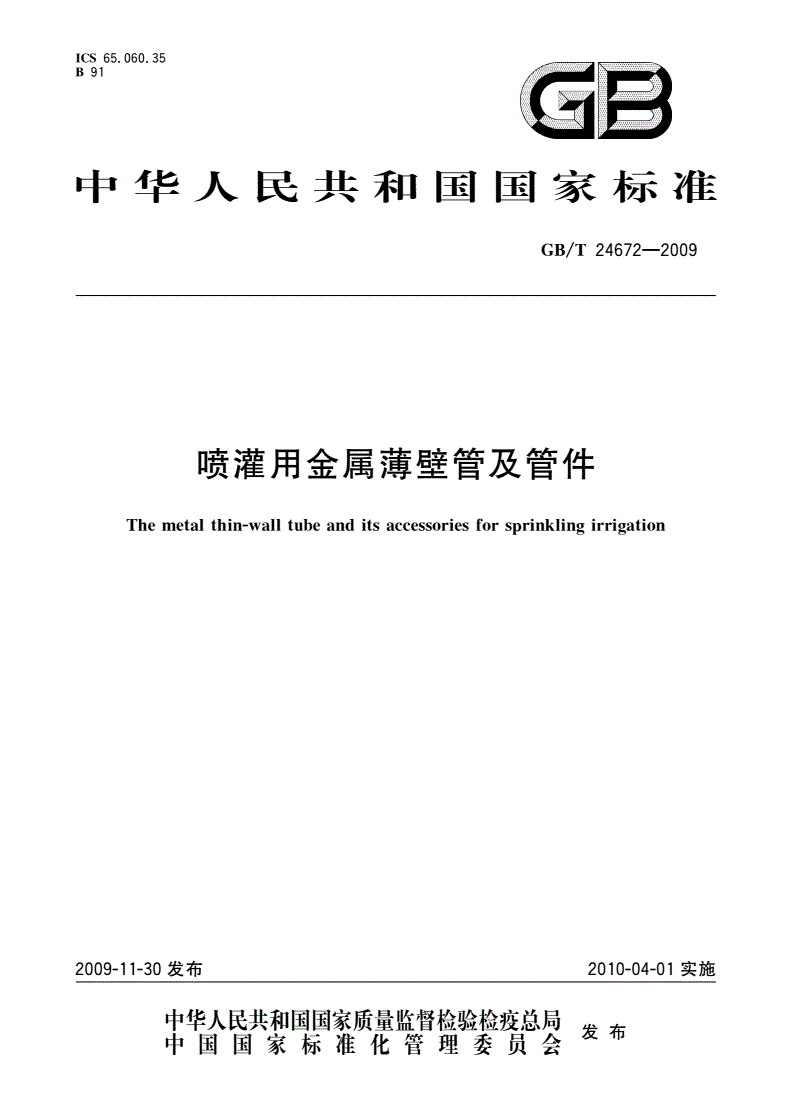

中华人民共和国国家标准

GB/T24672—2009

喷灌用金属薄壁管及管件

Themetalthin-walltubeanditsaccessoriesforsprinklingirrigation

2009-11-30发布2010-04-01实施

发布

GB/T24672—2009

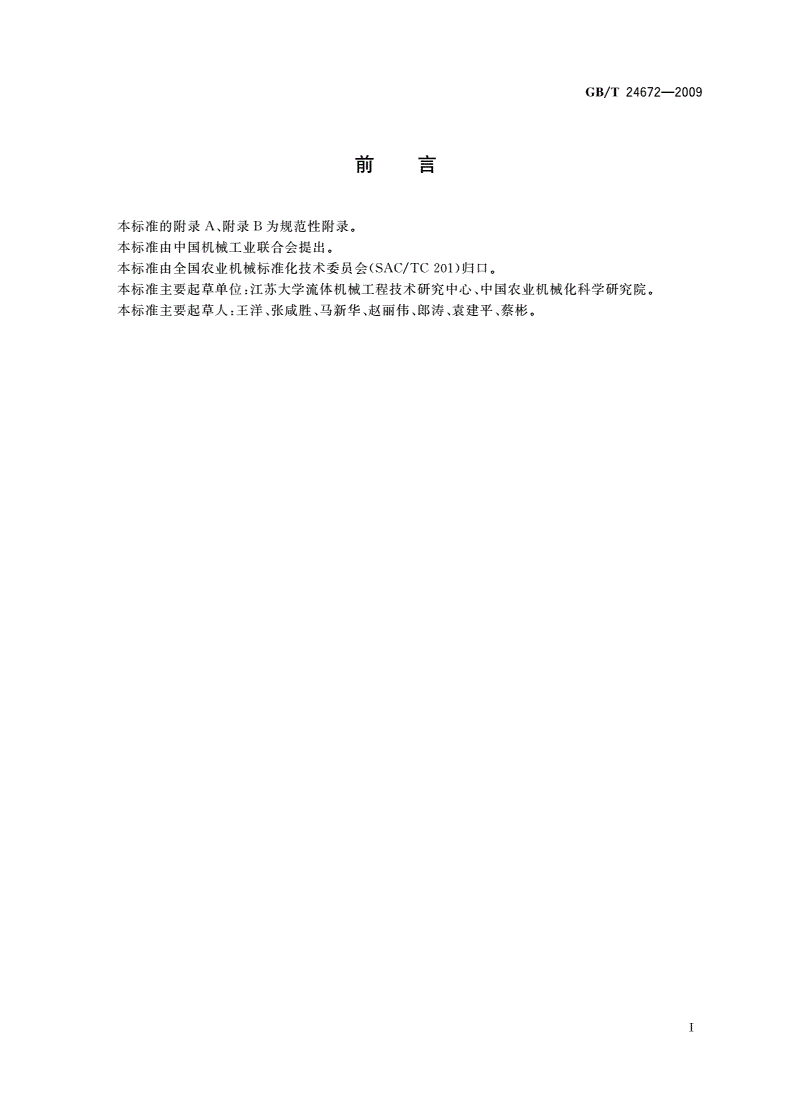

本标准的附录A、附录B为规范性附录。

本标准由中国机械工业联合会提出。

本标准由全国农业机械标准化技术委员会(SAC/TC201)归口。

本标准主要起草单位:江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院。

本标准主要起草人:王洋、张咸胜、马新华、赵丽伟、郎涛、袁建平、蔡彬。

T

GB/T24672—2009

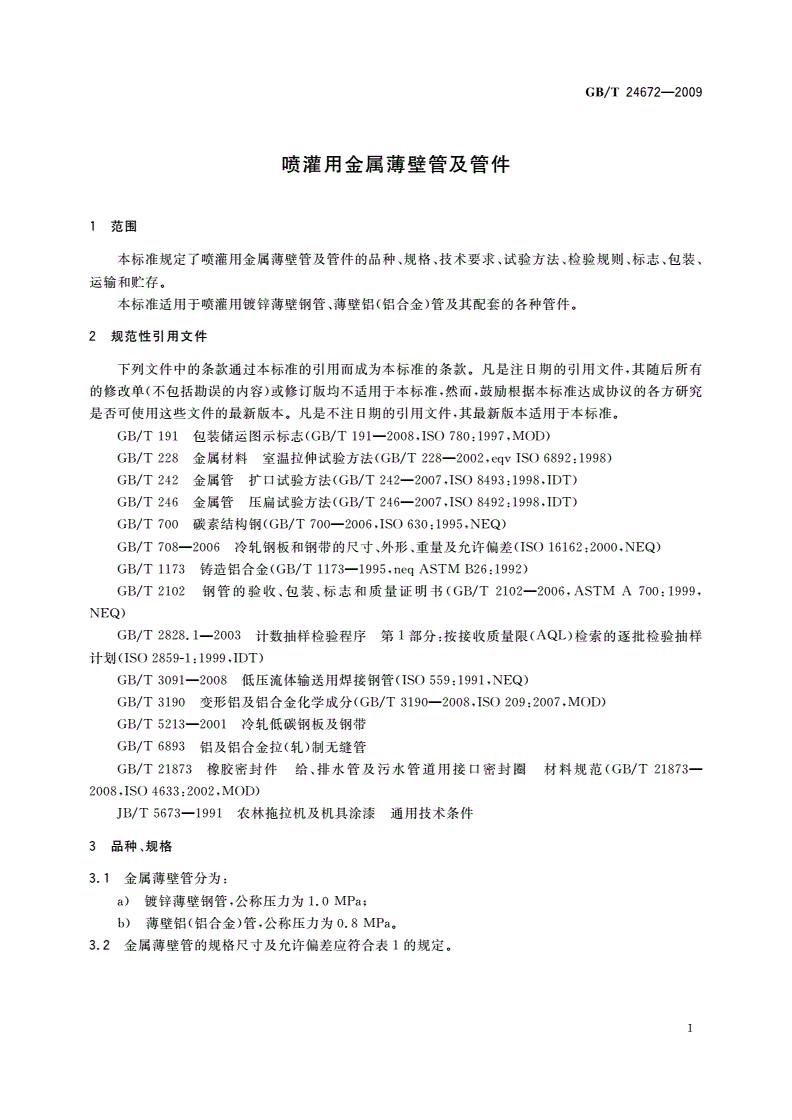

喷灌用金属薄壁管及管件

1范围

本标准规定了喷灌用金属薄壁管及管件的品种、规格、技术要求、试验方法、检验规则、标志、包装、

运输和贮存。

本标准适用于喷灌用镀锌薄壁钢管、薄壁铝（铝合金）管及其配套的各种管件。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志(GB/T191—2008,ISO780；1997,MOD)

GB/T228金属材料室温拉伸试验方法(GB/T228—2002,cqvISO6892：1998)

GB/T242金属管扩口试验方法(GB/T242—2007,ISO8493：1998,IDT)

GB/T246金属管压扁试验方法(GB/T246—2007,ISO8492；1998,IDT)

GB/T700碳素结构钢(GB/T700—2006,ISO630；1995,NEQ)

GB/T708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差(ISO16162：2000,NEQ)

GB/T1173铸造铝合金(GB/T1173—1995,neqASTMB26：1992)

GB/T2102钢管的验收、包装、标志和质量证明书（GB/T2102—2006,ASTMA700：1999,

NE）

GB/T282&1—2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样

计划（ISO2859-1:1999,IDT）

GB/T3091—2008低压流体输送用焊接钢管（ISO559：1991,NE）

GB/T3190变形铝及铝合金化学成分（GB/T3190—2008,ISO209：2007,MOD）

GB/T5213-2001冷轧低碳钢板及钢带

GB/T6893铝及铝合金拉（轧）制无缝管

GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规（GB/T21873-

2008,ISO4633：2002,MOD）

JB/T5673-1991农林拖拉机及机具涂漆通用技术条件

3品种、规格

3.1金属薄壁管分为：

a）镀锌薄壁钢管，公称压力为1.0MPa；

b）薄壁铝（铝合金）管，公称压力为0.8MPa。

3.2金属薄壁管的规格尺寸及允许偏差应符合表1的规定。

1

GB/T24672—2009

表1金属薄壁管规格尺寸及允许偏差单位为毫米

公称尺寸324050606570758090100105110120130150160

镀锌薄壁

外径D及±1%D

钢管

允许偏差

薄壁铝（铝

——0.35—0.45—0.6—0.8

合金）管

0.650.81.01.2

0.81.01.21.5

0.81.01.21.5

镀锌薄壁

壁厚S及钢管+12%S

允许偏差—15%S

薄壁铝（铝—1.01.52.02.53.0

合金）管—±0.12±0.18±0.22±0.25±0.3()

定尺长度L及6000；5000

允许偏差+15

圆度±0.5%D

定尺18

直线度

非定尺0.3%L

3.3管件的规格均以所配套的金属薄壁管公称外径表示；变径管以变径管大端所配套的金属薄壁管公

称外径表示。管件规格应符合表2的规定。

表2管件规格单位为毫米

快速接头弯管三通四通变径管堵头支架

—3232————

—4040————

5050
