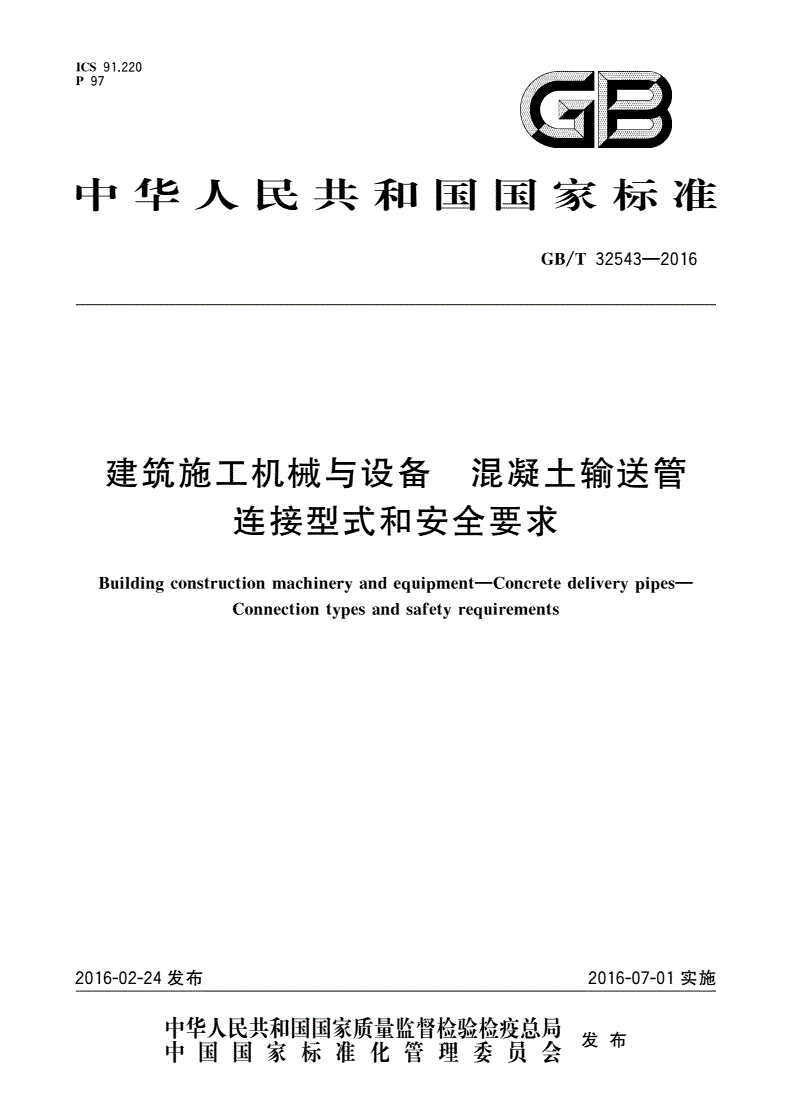

GB/T 32543-2016 建筑施工机械与设备 混凝土输送管 连接型式和安全要求

ICS91.220,N■■■—

(3B

中华人民共和国国彖标准

GB/T32543—2016

建筑施工机械与设备混凝土输送管

连接型式和安全要求

Buildingconstructionmachineryandequipment—Concretedeliverypipes—

Connectiontypesandsafetyrequirements

2016-02-24发布2016-07-01实施

幅畿勰畫曹1警彎畫发布

GB/T32543—2016

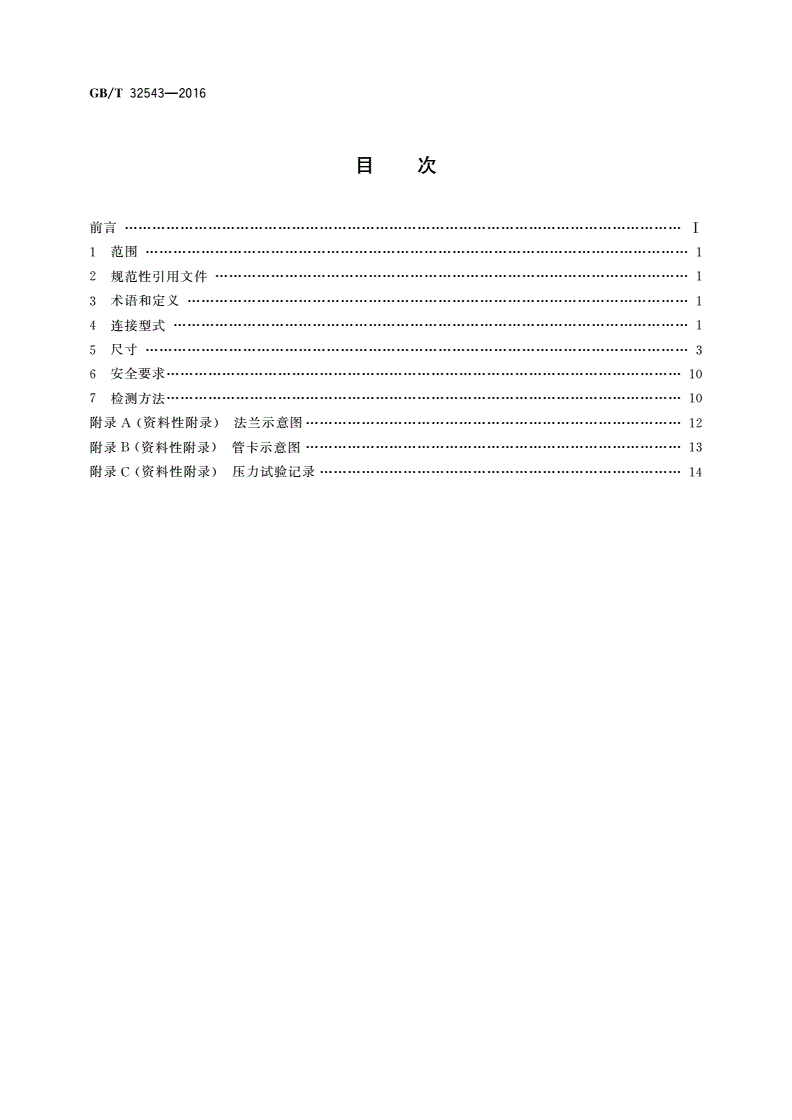

目次

丽吞I

1范围1

2规范性引用文件1

3术语和定义1

4连接型式1

5尺寸3

6安全要求10

7检测方法10

附录A（资料性附录）法兰示意图12

附录B（资料性附录）管卡示意图13

附录C（资料性附录）压力试验记录14

GB/T32543—2016

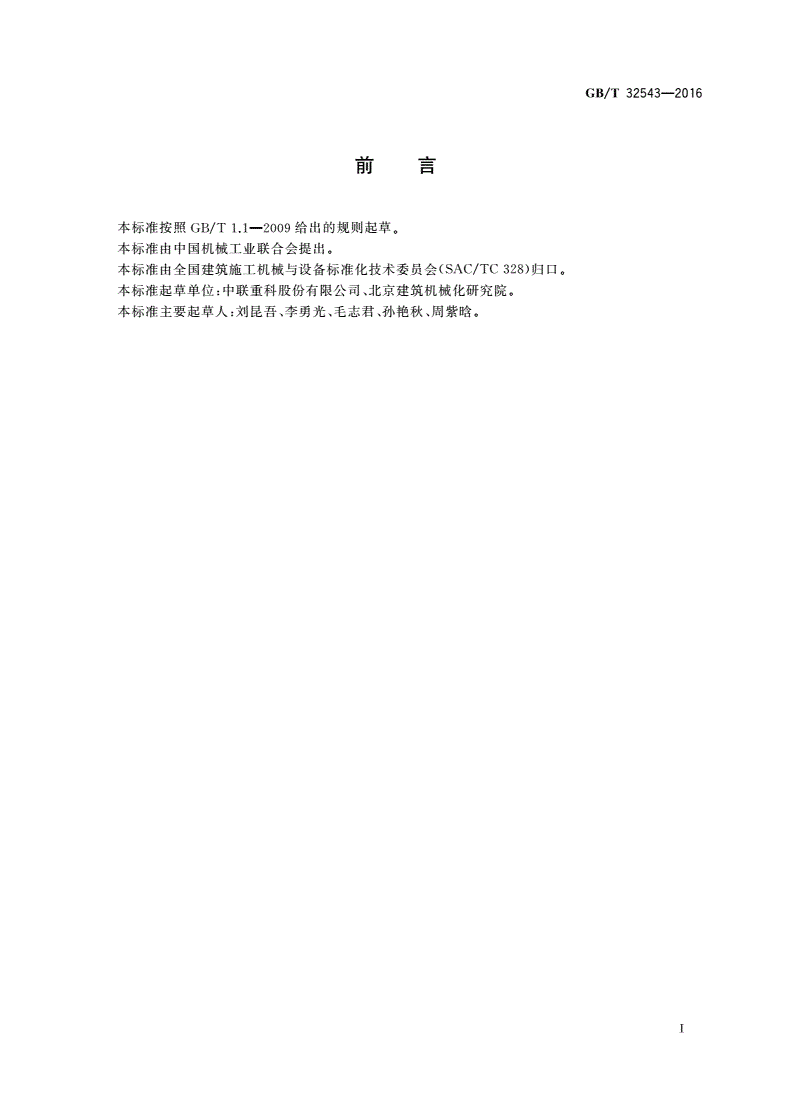

刖s

本标准按照GB/T1.12009给出的规则起草。

本标准由中国机械丁业联合会提出。

本标准由全国建筑施T.机械与设备标准化技术委员会(SAC/TC328)归口。

本标准起草单位：中联重科股份有限公司、北京建筑机械化研究院。

本标准主要起草人:刘昆吾、李勇光、毛志君、孙艳秋、周紫盼。

GB/T32543—2016

建筑施工机械与设备混凝土输送管

连接型式和安全要求

1范围

本标准规定了混凝土输送管的连接型式，端部法兰、管卡及密封圈的尺寸，及输送管A、B、C型连接

型式的安全要求及检验方法。

本标准适用于公称内径为50mm~180mm的混凝土输送管及相关附属设备。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1226一般压力表

GB/T1227精密压力表

GB/T7920.4混凝土机械术语

3术语和定义

GB/T7920.4界定的以及下列术语和定义适用于本文件。

3.1

输送管deliverypipe

输送混凝土用的管，包括直管、弯管、锥管、橡胶管等。

3.2

法兰flange

混凝土输送管端部用于连接其他输送管的凸缘部分（参见附录A中图A.1）。

3.3

管卡coupling

用于连接两个法兰的环形卡箍结构装置。

3.4

活动连接环movableflange

用于连接管件并可与管件相对运动的环。

4连接型式

4.1A型连接

连接型式如图1所示。其主要特征为：

——采用（）形圈密封；

——通过A型管卡连接（参见附录B图B.l）0

GB/T32543—2016

说明：

1——法兰Al；

2——O形密封圈

3——A型管卡；

4——法兰A2。

图1A型连接示意图

4.2B型连接

连接型式如图2所示。其主要特征为：

——采用B型密封圈密封；

—通过B型管卡连接（参见附录B图B.2）。

1——法兰B,

2—B型管卡；

3——B型密封圈。

图2B型连接示意图

4.3C型连接

连接型式如图3所示。其主要特征为:

一采用（）形圈密封；

——通过螺栓连接。

2

GB/T32543—2016

说明：

1——螺母；5O形密封圈；

2——垫圈；6——法兰C2；

3——活动连接环；7——螺栓。

4—法兰C1；

图3C型连接示意图

5尺寸

5.1A型连接的尺寸

5.1.1法兰

b）法兰A2主要尺寸

图4A型连接的法兰主要尺寸

3

GB/T32543—2016

表1A型连接的法兰主要尺寸

公称内径Dt/2(Hll)j.,(hn)IoJ0t±0.05aiO.2ail配用o形圈

八2—0.1

mmmmmmmmmmmmmmmmmm(°)mm

100134125.611811344.257.313115X5.3

1251761641502222405.729.13150X

1502051891792222405.729.13175X

1802302142002222405.729.13200X

5.1.2A型管卡

主要尺寸见图5及表2。

注：仅规定了管卡内壁的尺寸•其外形尺寸由制造商自行设计确定。

图5A型管卡的主要尺寸

表2A型管卡的主要尺寸

r\十0.2r\十0.2r\十0.5r0

公称内径T)'丿10()5o-0.2ail

mmmmmmmmmm(°)

1001221341403413

125158176
