GB/T 12928-2008 船用中低压活塞空气压缩机

ICS47.020.30

U47

中华人民共和国国家标准

GB/T12928—2008

代替GB/T12928—1991,GB/T12933—1991

船用中低压活塞空气压缩机

Marinereciprocatingaircompressorformediumpressureandlowpressure

2008-03-03发布2008-09-01实施

发布

GB/T12928—2008

-1.Z-—1—

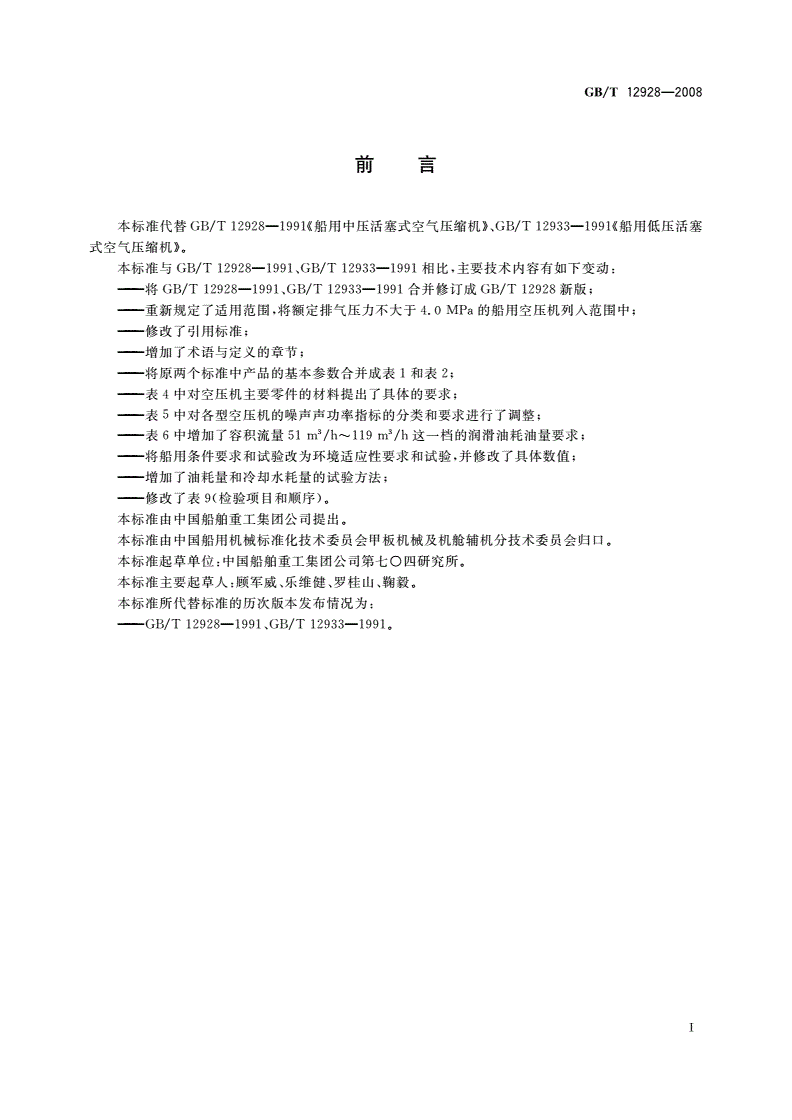

刖弓

本标准代替GB/T12928-199K船用中压活塞式空气压缩机、GB/T12933—199U船用低压活塞

式空气压缩机。

本标准与GB/T12928—1991.GB/T12933—1991相比，主要技术内容有如下变动：

——将GB/T12928—1991.GB/T12933—1991合并修订成GB/T12928新版；

——重新规定了适用范围，将额定排气压力不大于4.0MPa的船用空压机列入范围中；

修改了引用标准；

增加了术语与定义的章节；

——将原两个标准中产品的基本参数合并成表1和表2；

——表4中对空压机主要零件的材料提出了具体的要求；

——表5中对各型空压机的噪声声功率指标的分类和要求进行了调整；

——表6中增加了容积流量51m：7h~119m：7h这一档的润滑油耗油量要求；

——将船用条件要求和试验改为环境适应性要求和试验,并修改了具体数值；

——增加了油耗量和冷却水耗量的试验方法；

修改了表9（检验项目和顺序）。

本标准由中国船舶重工集团公司提出。

本标准由中国船用机械标准化技术委员会甲板机械及机舱辅机分技术委员会归口。

本标准起草单位：中国船舶重工集团公司第七O四研究所。

本标准主要起草人:顾军威、乐维健、罗桂山、鞠毅。

本标准所代替标准的历次版本发布情况为：

——GB/T12928—1991,GB/T12933—1991O

T

GB/T12928—2008

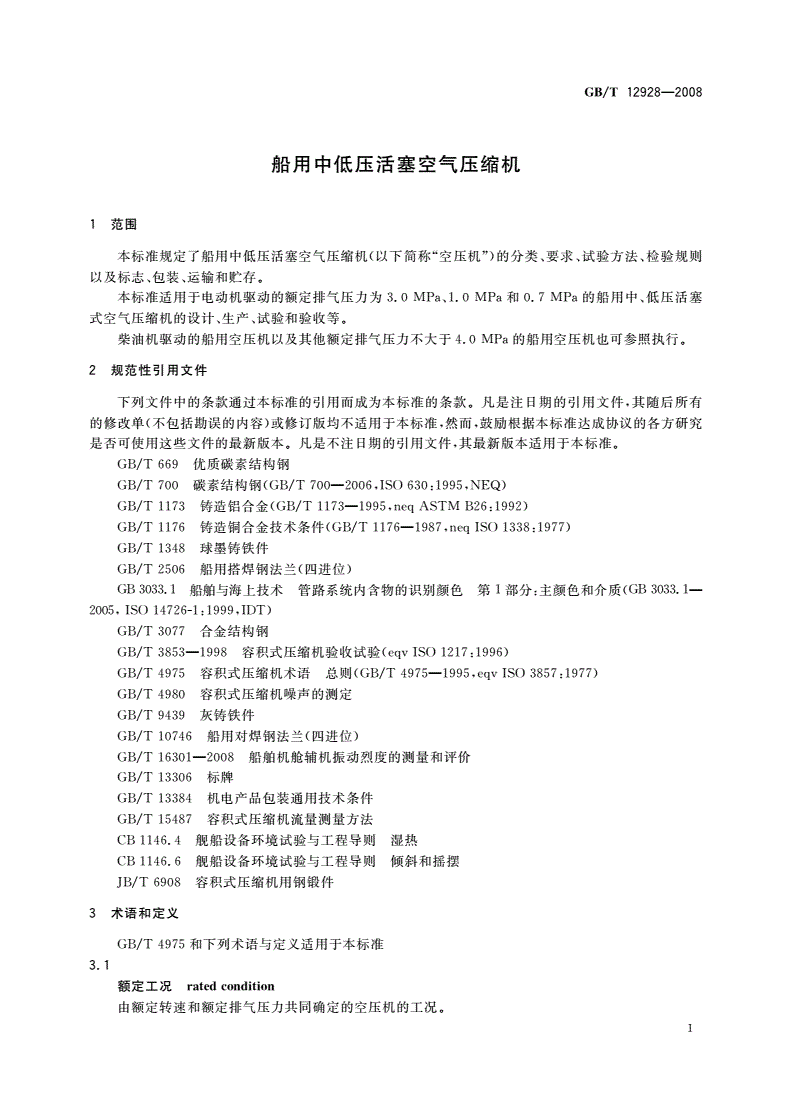

船用中低压活塞空气压缩机

1范围

本标准规定了船用中低压活塞空气压缩机(以下简称“空压机”)的分类、要求、试验方法、检验规则

以及标志、包装、运输和贮存。

本标准适用于电动机驱动的额定排气压力为3.0MPa.1.0MPa和0.7MPa的船用中、低压活塞

式空气压缩机的设计、生产、试验和验收等。

柴油机驱动的船用空压机以及其他额定排气压力不大于4.0MPa的船用空压机也可参照执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T669优质碳素结构钢

GB/T700碳素结构钢(GB/T700—2006,ISO630；1995,NEQ)

GB/T1173铸造铝合金(GB/T1173—1995,neqASTMB26：1992)

GB/T1176铸造铜合金技术条件(GB/T1176—1987,neqISO1338：1977)

GB/T1348球墨铸铁件

GB/T2506船用搭焊钢法兰(四进位)

GB3033.1船舶与海上技术管路系统内含物的识别颜色第1部分:主颜色和介质(GB3033.1—

2005,ISO14726-1：1999,IDT)

GB/T3077合金结构钢

GB/T3853-1998容积式压缩机验收试验(eqvISO1217：1996)

GB/T4975容积式压缩机术语总则(GB/T4975—1995,cqvISO3857；1977)

GB/T4980容积式压缩机噪声的测定

GB/T9439灰铸铁件

GB/T10746船用对焊钢法兰(四进位)

GB/T16301-2008船舶机舱辅机振动烈度的测量和评价

GB/T13306标牌

GB/T13384机电产品包装通用技术条件

GB/T15487容积式压缩机流量测量方法

CB1146.4舰船设备环境试验与工程导则湿热

CB1146.6舰船设备环境试验与工程导则倾斜和摇摆

JB/T6908容积式压缩机用钢锻件

3术语和定义

GB/T4975和下列术语与定义适用于本标准

3.1

额定工况ratedcondition

由额定转速和额定排气压力共同确定的空压机的工况。

1

GB/T12928—2008

3.2

容积流量volumerateofflow

空压机在额定工况下运转，单位时间内于空压机排气口处测得并换算到第一级进气口前吸入空气

之温度和压力下的空气体积（包括自储气罐，中间冷却器等处收集的空气中的冷凝水折算成的空气体

积）。

3.3

公称容积流量nominalvolumerateofflow

容积流量换算到标准吸气状态和名义转速（交流电动机的同步转速）下的空气体积。

3.4

标准吸气状态standardinletcondition

吸入气体在压缩机标准吸气位置的状态，此吋吸入温度为20C,压力为0.101MPa（绝压），相对湿

度为0,冷却水进口温度为15C。

4产品分类

4.1基本型式

4.1.1空压机采用V型、W型、Z型的结构型式。

4.1.2空压机采用水冷式（海水冷却或淡水冷却）或风冷式。

4.2基本参数

4.2.1水冷式空压机的基本参数应符合表1的规定。

4.2.2风冷式空压机的基本参数应符合表2的规定。

表1水冷式空压机基本参数

冷却水需要量/（m3/h）

额定排气公称容积海水淡水

驱动功率/kw比功率/[kW/(n?/h)]

压力/MPa流量/（m；f/h）最高进水温度最高进水温度

不大于32'C不大于40'C

3220.130.40.5

4290.130.60.8

0.75.5480.130.81.0

7.5540.1211.2

11900.121.21.5

18.51320.121.52

221440.1222.5

302400.123.64.5

372880.1245

1

453600.124.65.5

554800.1156

756000.1167.5

907800.11810.0

2

GB/T12928—2008

表1（续）

冷却水需要量/（m7h）

额定排气公称容积海水淡水

驱动功率/kw比功率/[kW/(n?/h)]

压力/MPa流量/（m；f/h）最高进水温度最高进水温度

不大于32'C不大于40'C

1.550.250.10.15

2.260.250.10.15

3100.250.20.3

4120.250.30.4

5.5200.240.40.5
