DB22/T 2061-2014 空气压缩机组及供气系统节能监测

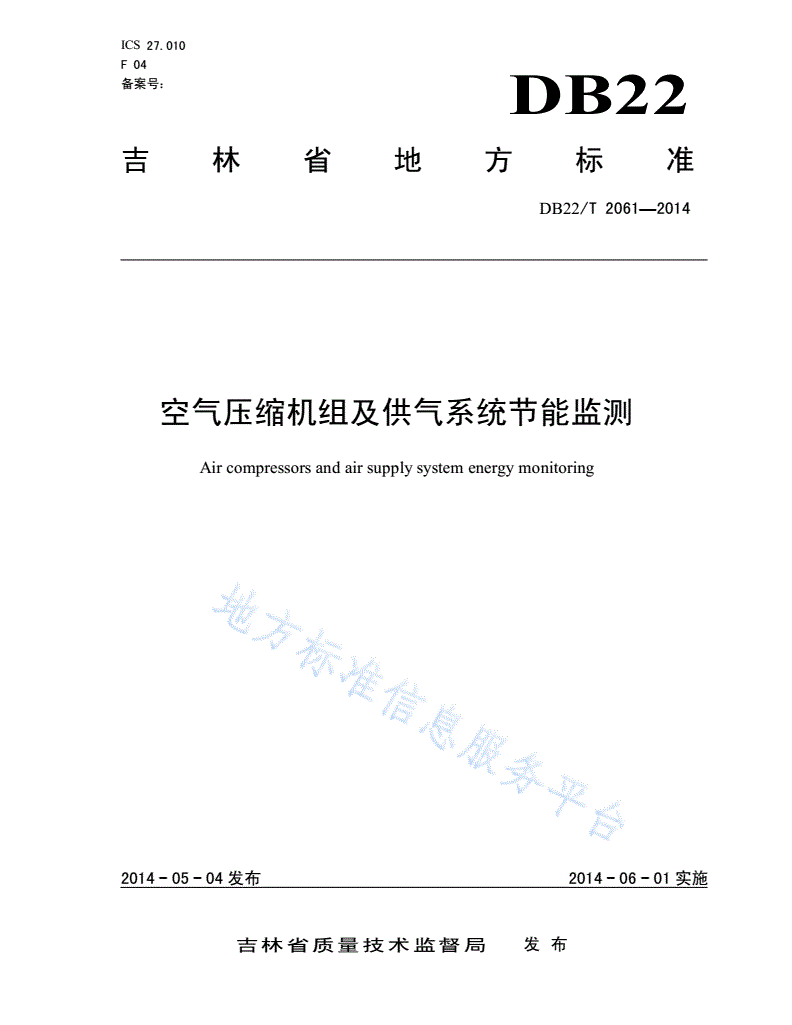

ICS27.010

F04

备案号：DB22

吉林省地方标准

DB22/T2061—2014

空气压缩机组及供气系统节能监测

Aircompressorsandairsupplysystemenergymonitoring

2014-05-04发布2014-06-01实施

吉林省质量技术监督局发布

DB22/T2061—2014

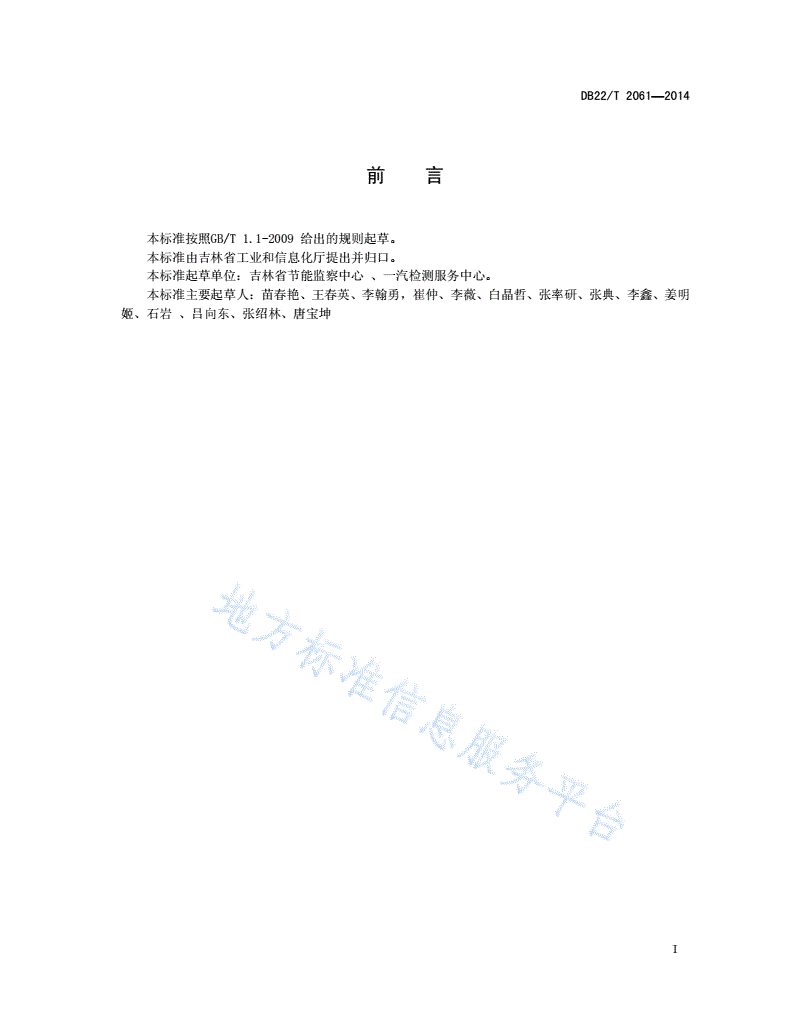

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由吉林省工业和信息化厅提出并归口。

本标准起草单位：吉林省节能监察中心、一汽检测服务中心。

本标准主要起草人：苗春艳、王春英、李翰勇，崔仲、李薇、白晶哲、张率研、张典、李鑫、姜明

姬、石岩、吕向东、张绍林、唐宝坤

I

DB22/T2061—2014

空气压缩机组及供气系统节能监测

1范围

本标准规定了空气压缩机组及供气系统节能监测的术语和定义、节能监测项目、节能监测方法和要

求、计算方法、节能监测合格指标、节能监测结果。

本标准适用额定排气压力小于或等于1.40MPa（表压），公称容积量大于或等于6m3/min回转式螺

杆机、动力式离心机一级压缩的空气压缩机组及供气系统节能监测。

2术语和定义

下列术语和定义适应于本文件。

2.1

空气压缩机组aircompressorset

由驱动电动机、电控或调速装置、传动机构、空气压缩机所组成的总体。

2.2

供气系统airdistributionsystem

所有输送压缩空气的管路、管件及必需的辅助设备（净化干燥设备除外）所组成的总体。

2.3

空气压缩机容积流量displacementofaircompressor

在空气压缩机组正常运行时，一级吸气端单位时间内吸入的空气容积值。

2.4

空气压缩机组输入电能supplyetectricalpowerofaircompressor

在空气压缩机组正常运行时，电源供给空气压缩机组的电能。

2.5

空压缩机组用电单耗specificetectricalpowerunitconsumptionofaircompressor

空气压缩机组每输出1m3容积气量（吸气状态）所需的输入电能。

2.6

空气压缩机总运行时间totalruntimeofcompressor

空气压缩机从启动到停止，电动机运转总累计时间。

1

DB22/T2061—2014

2.7

空气压缩机总加载时间aircompressortotalloadtime

空气压缩机从启动到停止，空气压缩机产气总累计时间。

3节能监测项目

3.1监测检查项目

3.1.1空气压缩机组不得使用国家公布的淘汰产品。

3.1.2检测计量仪表配备齐全。供气系统布置合理，不泄漏。压缩机吸气口应安装在背阳、无热源的

场所。

3.1.3空气压缩机组应有设备日常运行记录、检修记录。应有在有效期内的节能监测报告。

3.2监测项目

监测项目包括：

a)压缩机吸气温度；

b)压缩机排气温度；

c)压缩机冷却水进水温度；

d)压缩机冷却水进、出水温差；

e)压缩机机组用电单耗。

4节能监测方法和要求

4.1监测必须在空气压缩机组及供气系统正常运行工况下进行。且该工况应具有统计值的代表性。

4.2对稳定负荷的空气压缩机组，以2h为一个检测周期，对不稳定负荷的空气压缩机组，以一个或

几个负荷变化周期为一个检测周期。

4.3在检测周期内，同一工况下的各被测参数应同时进行采样，被测参数应重复采样三次以上，采样

间隔时间为10min～20min，以各组读数值的算术平均值作为计算值。

4.4压缩机容积流量检测用流速法测试。测试方法用风速测试仪测试一级吸气端流速，通过一级吸气

端平均流速和面积，测算出压缩机容积流量。测试记录及计算见附录A。

4.5测量仪表应在仪表规定的使用范围内，测量仪表（含在线工作仪表）的准确度应不低于表1规定，

仪表应在检定的有效期内。

表1

序号仪表名称准确度

1电能测试仪1.5级

2风速测试仪2.0级

3温度计
