GB/T 6060.1-2018 表面粗糙度比较样块 第1部分:铸造表面

ICS17.040.20

J31

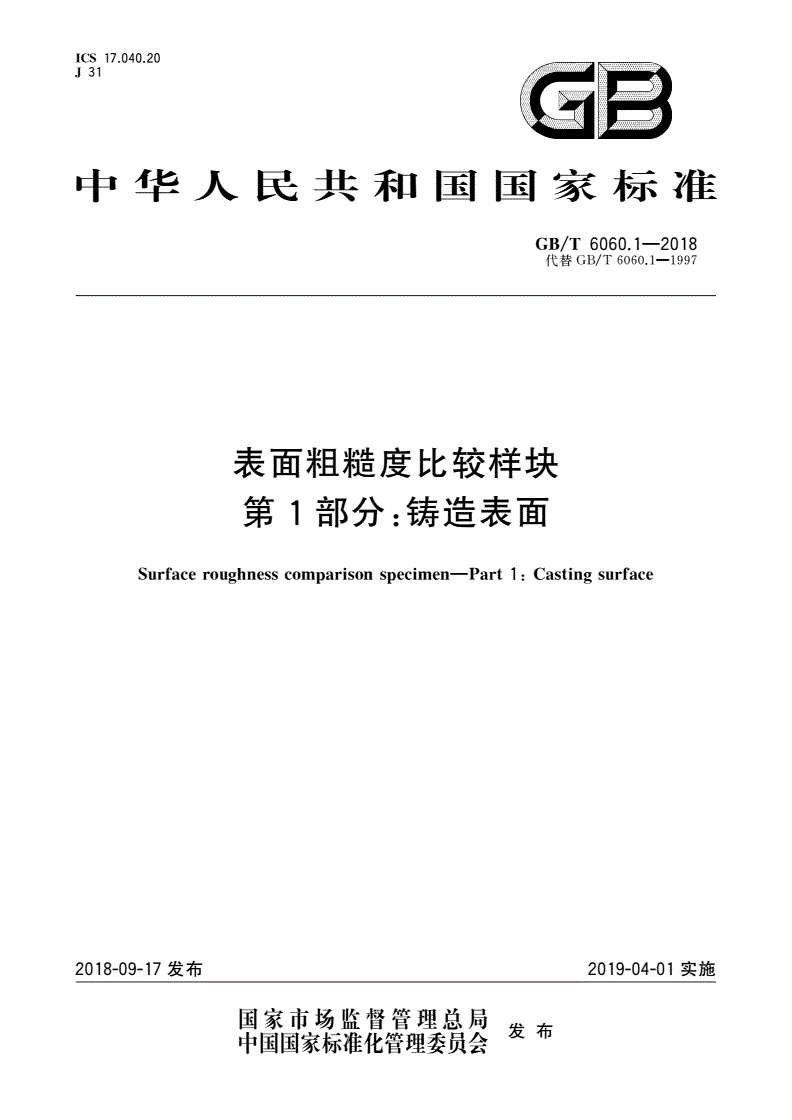

国

中华人民共和国国家标准

GB/T6060.1-2018

代替GB/T6060.1-1997

表面粗糙度比较样块

第1部分：铸造表面

Surfaceroughnesscomparisonspecimen-Part1:Castingsurface

2019-04-01实施

2018-09-17发布

国家市场监督管理总局峪非

中国国家标准化管理委员会0(..'I(J

GB/T6060.1-2018

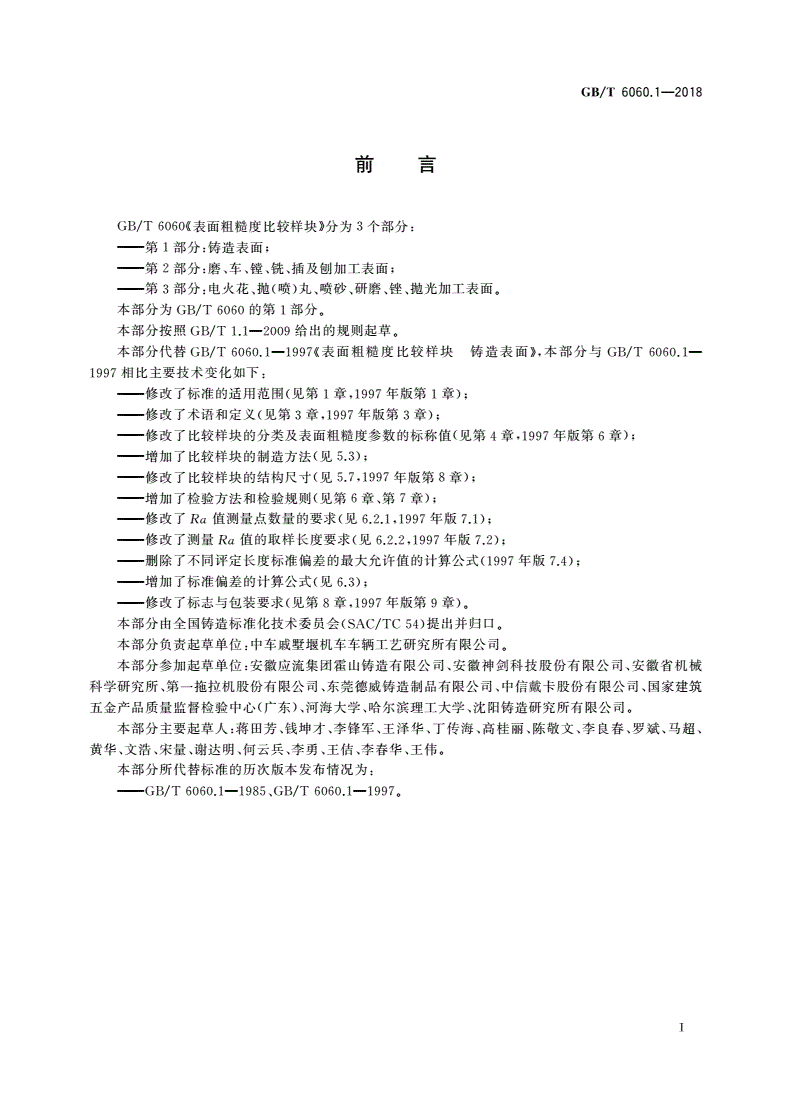

目u昌

GB/T6060《表面粗糙度比较样块》分为3个部分：

一一第1部分：铸造表面；

一一第2部分：磨、车、锤、镜、捅及刨力II丁＋表面；

第3部分：电火花、抛（喷）丸、喷砂、研磨、佳、抛光力n丁，表面。

本部分为GB/T6060的第1部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分代替GB/T6060.1-1997《表面粗糙度比较样块铸造表面》，本部分与GB/T6060.1-

1997相比主要技术变化如下：

修改了标准的适用范固（见第1章，1997年版第1章）；

修改了术语和定义（见第3章，1997年版第3章）；

修改了比较样块的分类及表面粗糙度参数的标称值（见第4章，1997年版第6章）；

一一增加了比较样块的制造方法（见5.3);

一一修改了比较样块的结构尺寸（见5.7,1997年版第8章）；

一一增加了检验方法和检盼规则（见第6章、第7章）；

修改了Ra值测量点数量的要求（见6.2.1,1997年版7.1);

一一一修改了测量Ra值的取样长度要求（见6.2.2,1997年版7.2);

－一删除了不同评定长度标准偏差的最大允许值的计算公式(1997年版7.4);

一一增加了标准偏差的计算公式（见6.3);

一一修改了标志与包装要求（见第8章，1997年版第9章）。

本部分向全国铸造标准化技术委员会（SAC/TC54）提州井归LI。

本部分负责起草单位：中车戚墅堪机车车辆丁艺研究所有限公司。

本部分参加起草单位：安徽应流集团霍山铸造有限公司、安徽神剑科技股份有限公司、安徽省机械

科学研究所、第一拖拉机股份有限公司、东莞德威铸造制品有限公司、中信戴卡股份有限公司、同家建筑

五金产品质量监督检验中心（广东）、河海大学、哈尔滨理下大学、沈阳铸造研究所有限公司。

本部分主要起草人：蒋田芳、钱坤才、李锋军、王泽华、丁传海、高桂丽、陈敬文、李良春、罗斌、马姐、

黄华、文浩、宋量、谢达明、何云兵、李勇、王估、李春华、王伟。

本部分所代替标准的历次版本发布情况为：

-GB/T6060.1-1985、GB/T6060.l19970

I

GB/T6060.1-2018

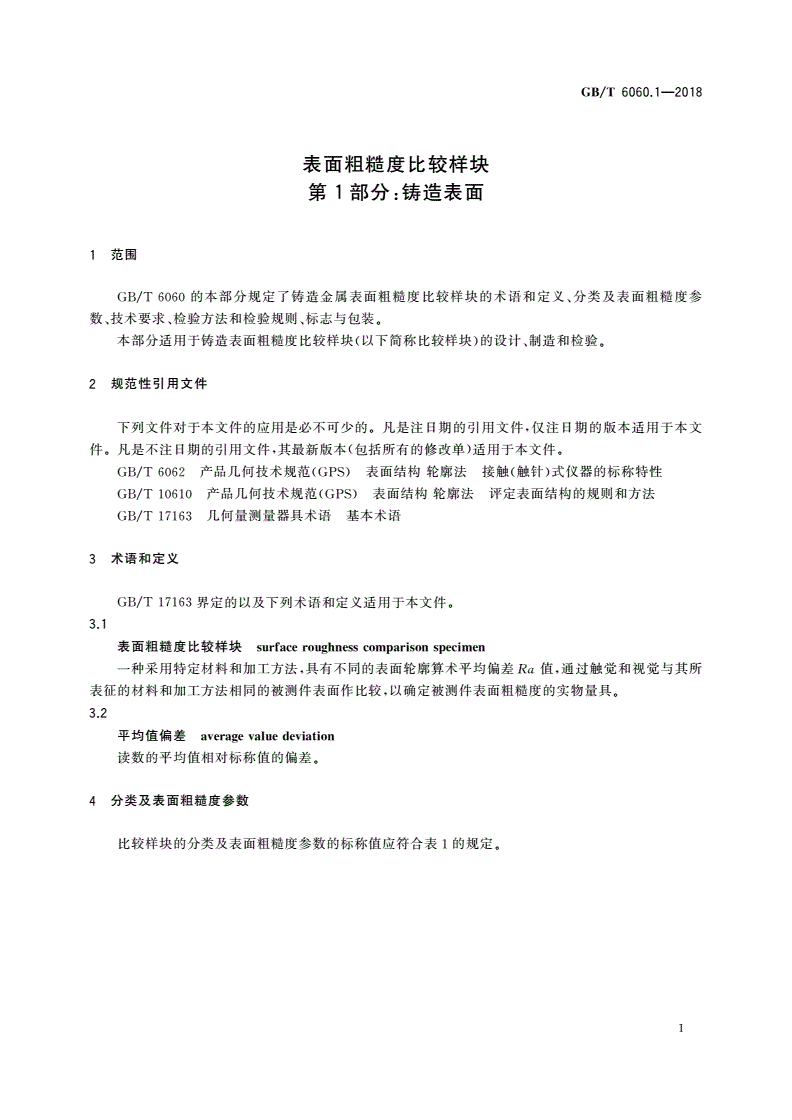

表面粗糙度比较样块

第1部分：铸造表面

1范围

GB/T6060的本部分规定了铸造金属表面粗糙度比较样块的术语和｜定义、分类及表面粗糙度参

数、技术要求、检验方法和检验规则、标志与包装。

本部分适用于铸造表面粗糙度比较样块（以下简称比较样块）的设计、制造和检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

件

GB/T6062产品几何技术规范（CPS)表面结构轮廓法接触（触专｜）式仪器的标称特性

GB/T10610产品几何技术规范（CPS)表面结构轮廓法评定表面结构的规则和方法

GB/T17163几何量测量器具术语基本术语

3术语和定义

GB/T17163界定的以及下列术语和定义适用于本文件。

3.1

表面粗糙度比较样块surfaceroughnesscomparisonspecimen

一种采用特定材料和
