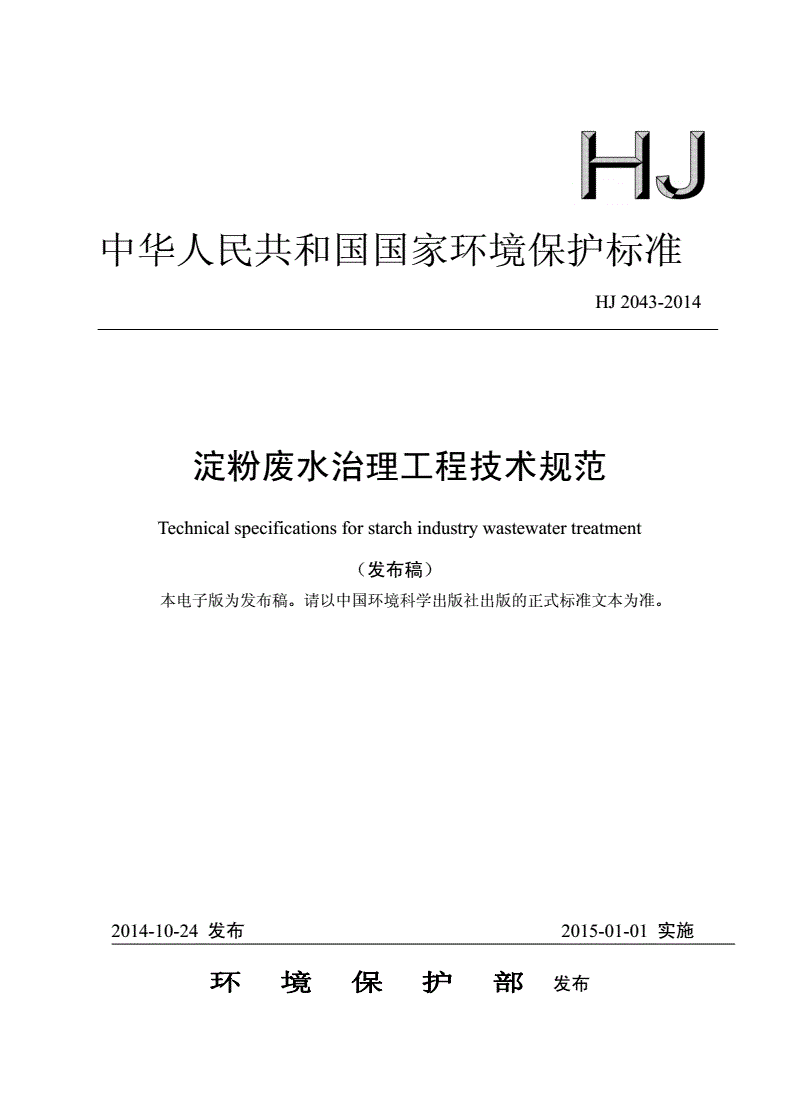

HJ 2043-2014 淀粉废水治理工程技术规范

HJ

中华人民共和国国家环境保护标准

HJ2043-2014

淀粉废水治理工程技术规范

Technicalspecificationsforstarchindustrywastewatertreatment

（发布稿）

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。

2014-10-24发布2015-01-01实施

环境保护部发布

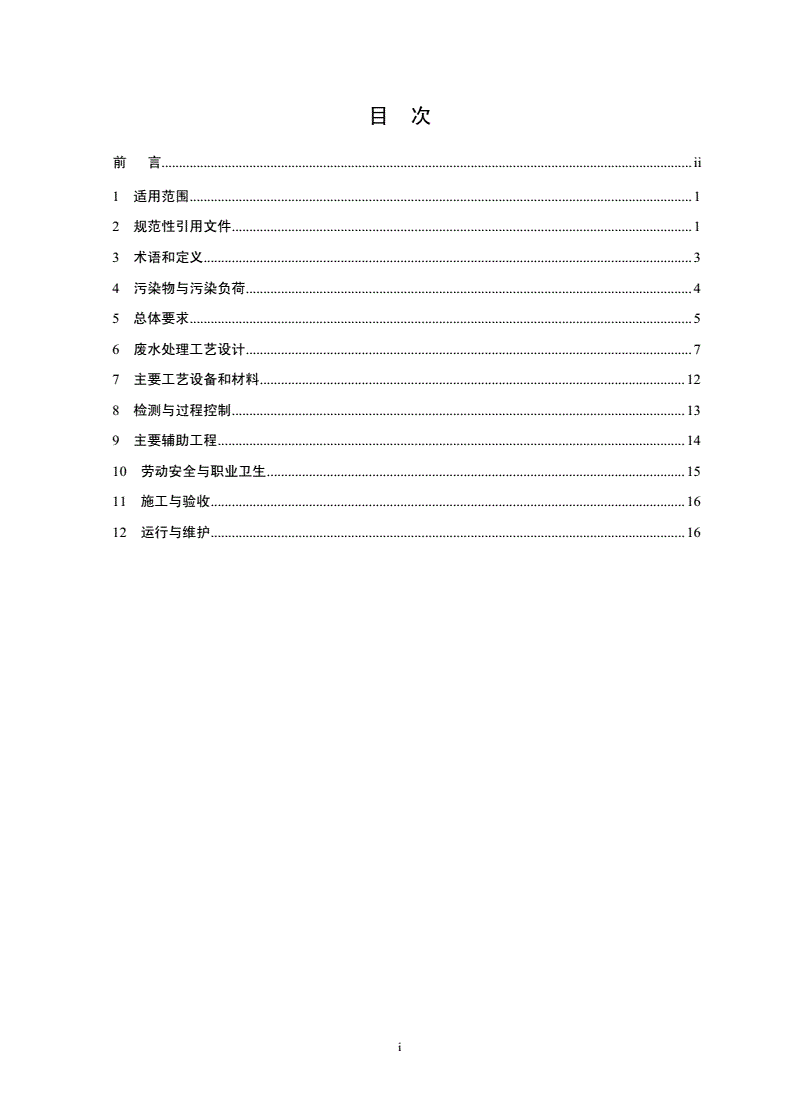

目次

前言.......................................................................................................................................................ii

1适用范围...............................................................................................................................................1

2规范性引用文件...................................................................................................................................1

3术语和定义...........................................................................................................................................3

4污染物与污染负荷...............................................................................................................................4

5总体要求...............................................................................................................................................5

6废水处理工艺设计...............................................................................................................................7

7主要工艺设备和材料.........................................................................................................................12

8检测与过程控制.................................................................................................................................13

9主要辅助工程.....................................................................................................................................14

10劳动安全与职业卫生.......................................................................................................................15

11施工与验收.......................................................................................................................................16

12运行与维护.......................................................................................................................................16

i

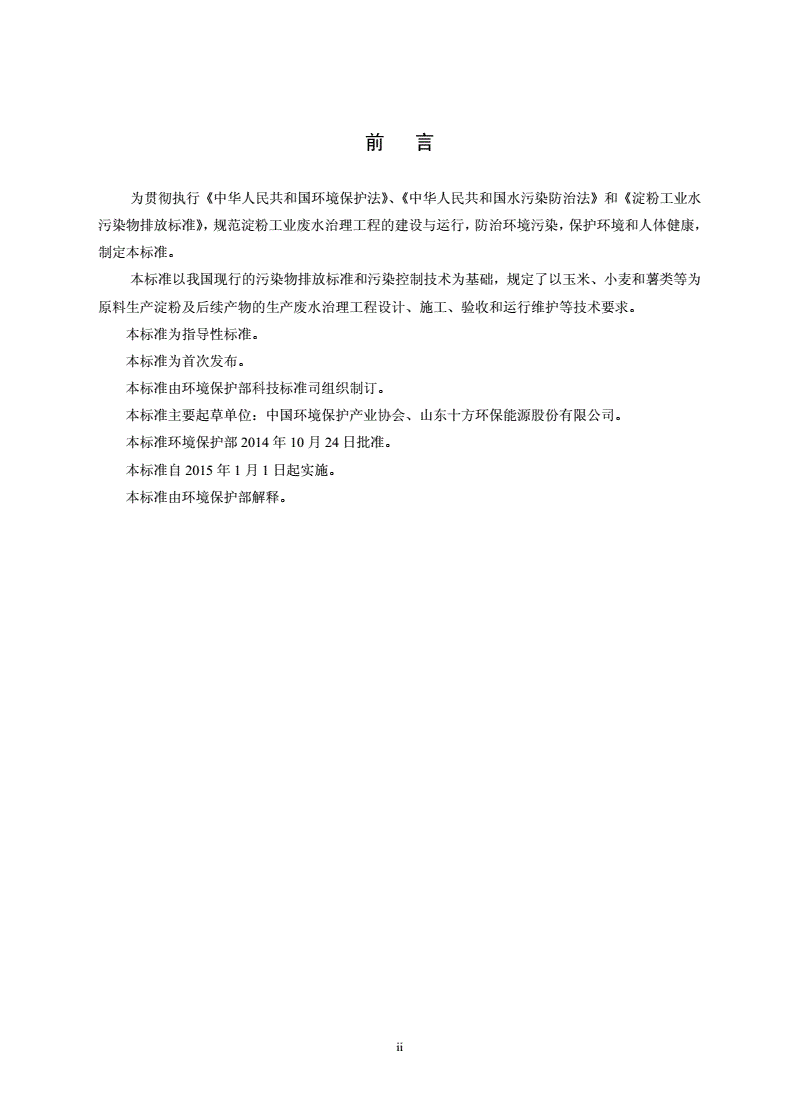

前言

为贯彻执行《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》和《淀粉工业水

污染物排放标准》，规范淀粉工业废水治理工程的建设与运行，防治环境污染，保护环境和人体健康，

制定本标准。

本标准以我国现行的污染物排放标准和污染控制技术为基础，规定了以玉米、小麦和薯类等为

原料生产淀粉及后续产物的生产废水治理工程设计、施工、验收和运行维护等技术要求。

本标准为指导性标准。

本标准为首次发布。

本标准由环境保护部科技标准司组织制订。

本标准主要起草单位：中国环境保护产业协会、山东十方环保能源股份有限公司。

本标准环境保护部2014年10月24日批准。

本标准自2015年1月1日起实施。

本标准由环境保护部解释。

ii

淀粉废水治理工程技术规范

1适用范围

本标准规定了淀粉废水治理工程设计、施工、验收和运行维护等技术要求。

本标准适用于淀粉和淀粉糖生产企业或生产设施的废水治理工程，可作为环境影响评价、工程

咨询、设计、施工、环境保护验收及建成后运行与管理的技术依据。水质相似的变性淀粉废水的处

理可参照本标准执行。

2规范性引用文件

本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。

GB/T156标准电压

GB3096声环境质量标准

GB7251.1低压成套开关设备和控制设备第1部分：总则

GB7251.2低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求

GB7251.3低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开

关设备和控制设备-配电板的特殊要求

GB7251.4低压成套开关设备和控制设备第4部分：对建筑工地用成套设备（ACS）的特殊要求

GB7251.5低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要

求

GB12348工业企业厂界环境噪声排放标准

GB/T12801生产过程安全卫生要求总则

GB14554恶臭污染物排放标准

GB18599一般工业固体废物贮存、处置场污染控制标准

GB/T18883室内空气质量标准

GB25461淀粉工业水污染物排放标准

GB/T50009建筑结构荷载规范

GB50014室外排水设计规范

GB50015建筑给水排水设计规范

GB50016建筑设计防火规范

GB50019民用建筑采暖通风与空气调节设计规范

GB50033建筑采光设计标准

GB50037建筑地面设计规范

GB50046工业建筑防腐蚀设计规范

GB50052供配电系统设计规范

GB5005320kV及以下变电所设计规范

GB50054低压配电设计规范

GB50055通用用电设备配电设计规范

GB50057建筑物防雷设计规范

1

GB50069给水排水工程构筑物结构设计规范

GB50093自动化仪表工程施工及质量验收规范

GB50108地下工程防水技术规范

GB50116火灾自动报警系统设计规范

GB50168电气装置安装工程电缆线路施工及验收规范

GB50169电气装置安装工程接地装置施工及验收规范

GB50191构筑物抗震设计规范

GB50194建设工程施工现场供用电安全规范

GB50204混凝土结构工程施工质量验收规范

GB50208地下防水工程质量验收规范

GB50222建筑内部装修设计防火规范

GB50231机械设备安装工程施工及验收通用规范

GB50236现场设备、工业管道焊接工程施工规范

GB50243通风与空调工程施工质量验收规范

GB50254电气装置安装工程低压电器施工及验收规范

GB50255电气装置安装工程电力变流设备施工及验收规范

GB50256电气装置安装工程起重机电气装置施工及验收规范

GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范

GB50268给水排水管道工程施工及验收规范

GB50275风机、压缩机、泵安装工程施工及验收规范

GB/T50334城市污水处理厂工程质量验收规范

GB50335污水再生利用工程设计规范

GB50395视频安防监控系统工程设计规范

GBJ87工业企业噪声控制设计规范

GBJ115工业电视系统工程设计规范

GBJ141给水排水构筑物施工及验收规范

GBZ1工业企业设计卫生标准

HJ/T91地表水和污水监测技术规范

HJ/T242环境保护产品技术要求污泥脱水用带式压榨过滤机

HJ/T245环境保护产品技术要求悬挂式填料

HJ/T246环境保护产品技术要求悬浮填料

HJ/T247环境保护产品技术要求竖轴式机械表面曝气装置

HJ/T251环境保护产品技术要求罗茨鼓风机

HJ/T252环境保护产品技术要求中、微孔曝气器

HJ/T259环境保护产品技术要求转刷曝气装置

HJ/T260环境保护产品技术要求鼓风式潜水曝气机

HJ/T263环境保护产品技术要求射流曝气器

HJ/T278环境保护产品技术要求单级高速曝气离心鼓风机

2

HJ/T280环境保护产品技术要求转盘曝气装置

HJ/T281环境保护产品技术要求散流式曝气器

HJ/T283环境保护产品技术要求厢式压滤机和板框压滤机

HJ/T335环境保护产品技术要求污泥浓缩带式脱水一体机

HJ/T336环境保护产品技术要求潜水排污泵

HJ/T369环境保护产品技术要求水处理用加药装置

HJ576厌氧-缺氧-好氧活性污泥法污水处理工程技术规范

HJ577序批式活性污泥法污水处理工程技术规范

HJ578氧化沟活性污泥法污水处理工程技术规范

HJ2013升流式厌氧污泥床反应器污水处理工程技术规范

HJ2023厌氧颗粒污泥膨胀床反应器废水处理工程技术规范

CECS111寒冷地区污水活性污泥法处理设计规程

CECS112氧化沟设计规程

《建设项目（工程）竣工验收办法》（国家计委计建设[1990]1215号）

《排污口规范化整治技术要求》（试行）环监[1996]470号

《建设项目竣工环境保护验收管理办法》（2001年国家环境保护总局令第13号）

《污染源自动监控管理办法》（2005年国家环境保护总局令第28号）

3术语和定义

下列术语和定义适用于本标准。

3.1淀粉废水starchindustrywastewater

指以玉米、小麦、薯类为原料生产淀粉或以淀粉为原料生产淀粉糖的过程中各工序产生的废水

总和。

3.2淀粉糖废水starch-sugarwastewater

以淀粉为原料，经过催化剂（酶或酸）和水的作用生产糖的过程中各工序产生的废水总和。

3.3变性淀粉废水modifiedstarchwasterwater

以淀粉为原料，经过物理、化学处理过程不同程度的改变其理化性能制取变性淀粉的生产过程

中各工序产生的废水总和。

3.4玉米浸泡水cornsteepwater

指在玉米淀粉生产过程中玉米浸泡工序所产生的含有大量可溶性蛋白、有机磷等物质的废水。

3.5输送清洗废水conveyingandcleaningwastewater

指在薯类淀粉生产过程中的原料清洗、输送工序所产生的含有大量泥沙、悬浮物等污染物质的

的废水。

3

4污染物与污染负荷

4.1废水来源与类别

4.1.1以玉米为原料生产淀粉时，废水主要来源于玉米浸泡、胚芽分离与洗涤、纤维洗涤、浮选浓缩、

蛋白压滤等工段蛋白回收后的排水，以及玉米浸泡水资源回收时产生的蒸发冷凝水。

4.1.2以薯类为原料生产淀粉时，废水主要来源于脱汁、分离、脱水工段蛋白回收后的排水，以及原

料输送清洗废水。

4.1.3以小麦为原料生产淀粉时，废水由两部分组成：沉降池里的上清液和离心后产生的黄浆水。

4.1.4以淀粉为原料生产淀粉糖时，废水主要来源于离子交换柱冲洗水、各种设备的冲洗水和洗涤水、

液化糖化工艺的冷却水。

4.1.5淀粉废水主要污染物有悬浮物（SS）、化学需氧量（COD）、生化需氧量（BOD）、氨氮（NH3-N）、

总氮（TN）和总磷（TP）。

4.2废水水量

4.2.1现有企业淀粉废水排放量可通过测量确定，也可根据生产实际进行水平衡测试确定。废水排放

量测量时，应对各个生产工序排放的废水逐一进行测量，并在工厂生产设施后的排放总口对综合废

水排放总量进行实际测量作为校核；测量应符合HJ/T91的技术要求。

4.2.2新建的淀粉废水处理工程，可类比现有同等生产规模和同种生产工艺淀粉厂的排放水量来确定

废水排放量。

4.2.3当无实测数据及同类企业参考资料时可参考表1。

表1典型淀粉工业单位产品废水产生量

淀粉类型玉米淀粉马铃薯淀粉木薯淀粉小麦淀粉淀粉糖废水

先进≤3≤4≤4≤3≤2.5

废水产生量

平均≤4≤8≤8≤4≤3

（m3/t淀粉）

一般≤5≤12≤12≤5≤3.5

4.2.4生产废水水量变化系数等于时变化系数和日变化系数的乘积，时变化系数1.3～1.6，日变化系

数1.1～1.3。

4.3废水水质

4.3.1现有企业淀粉废水水质可通过采样化验确定，也可根据生产实际进行物料平衡确定。采样化验

时，应对各个生产工序排放的废水逐一进行取样，并在工厂废水排放总口对综合废水取样作为校核；

采样化验应符合HJ/T91的技术要求。

4.3.2新建的淀粉废水处理工程，可类比现有同等生产规模和同种生产工艺淀粉厂的产污数据来确定

废水水质。

4.3.3当无实测数据及同类企业参考资料时也可参考表
