GB/T 17175.2-1997 信息技术 开放系统互连 管理信息结构 第2部分：管理信息定义

CB/T17175.2一1997

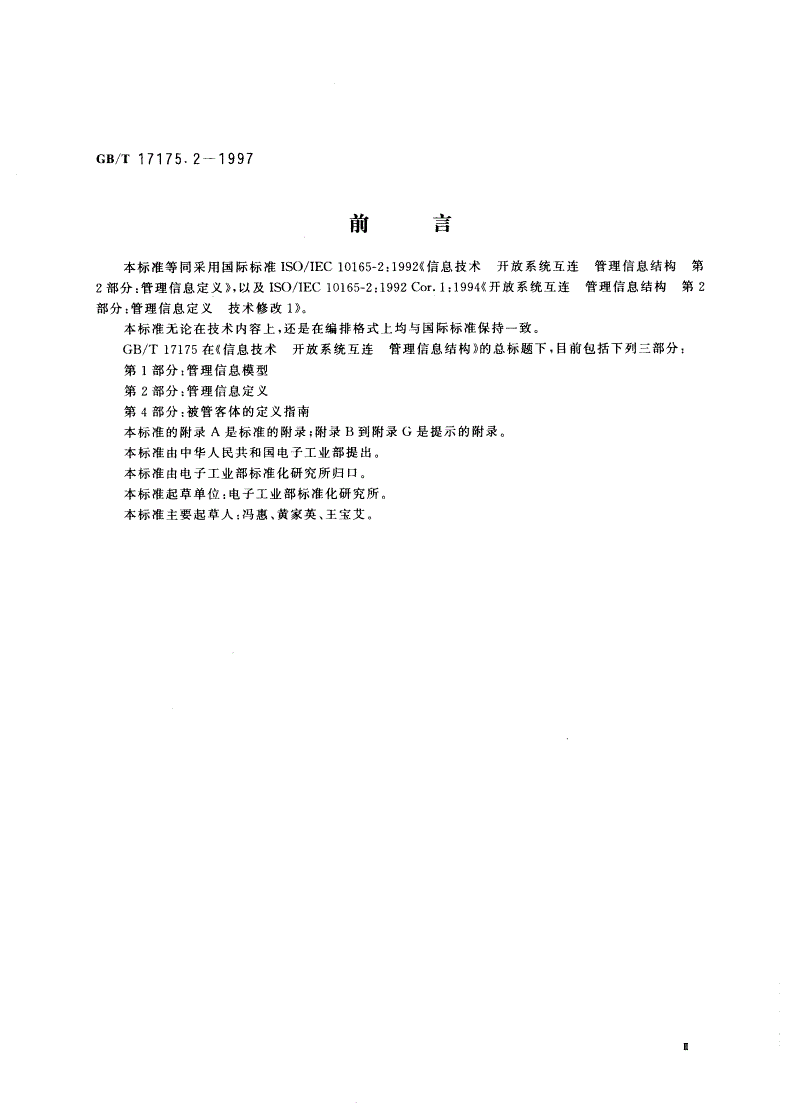

前言

本标准等同采用国际标准ISO/IEC10165-2:1992《信息技术开放系统互连管理信息结构第

2部分:管理信息定义》，以及ISO/IEC10165-2:1992Cor.1:1994《开放系统互连管理信息结构第2

部分:管理信息定义技术修改1))0

本标准无论在技术内容上，还是在编排格式上均与国际标准保持一致。

GB/T17175在信《息技术开放系统互连管理信息结构》的总标题下，目前包括下列三部分:

第1部分:管理信息模型

第2部分:管理信息定义

第4部分:被管客体的定义指南

本标准的附录A是标准的附录;附录B到附录G是提示的附录。

本标准由中华人民共和国电子工业部提出。

本标准由电子工业部标准化研究所归口。

本标准起草单位:电子工业部标准化研究所。

本标准主要起草人:冯惠、黄家英、王宝艾。

GB/T17175.2一1997

ISO/IEC前言

IS(只国际标准化组织)和IEC(国际电工委员会)是世界性的标准化专门机构。国家成员体(它们都

是ISO或IEC的成员国)通过国际组织创建的各个技术委员会参与制定针对特定技术范围的国际标

准。ISO和IEC的各技术委员会在共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和

非官方国际组织也可参与国际标准的制定工作。

对于信息技术，ISO和IEC创建了一个联合技术委员会，即ISO/IECJTC1。由联合技术委员会提出

的国际标准草案需分发给国家成员体进行表决。发布一项国际标准，至少需要75写的参与表决的国家

成员体投标赞成。

国际标准ISO/IEC10165-2是由ISO/IECJTCI信息技术联合技术委员会与CCITT合作制定的，

这个文本也以CCITT建议x.721发布的。

ISO/IEC10165在《信息技术开放系统互连管理信息结构》的总标题下，包括下列部分:

第1部分:管理信息模型

第2部分:管理信息定义

第4部分:被管客体的定义指南

第5部分:类属管理信息

第6部分:与管理信息相关的实现一致性声明形式表的要求和指南

附录A是本标准的一部分，附录B到附录G仅提供参考信息。

GB/'r17175.2一1997

引言

GB/T17175是根据GB9387和GB9387.4编制的系列标准。GB/T17175涉及下列标准

GB/T16644-1996信息技术开放系统互连公共管理信息服务定义

GB/T16645-1996信息技术开放系统互连公共管理信息协议

GB/T17142-1997信息技术开放系统互连系统管理概述

GB/T17143-1997信息技术开放系统互连系统管理

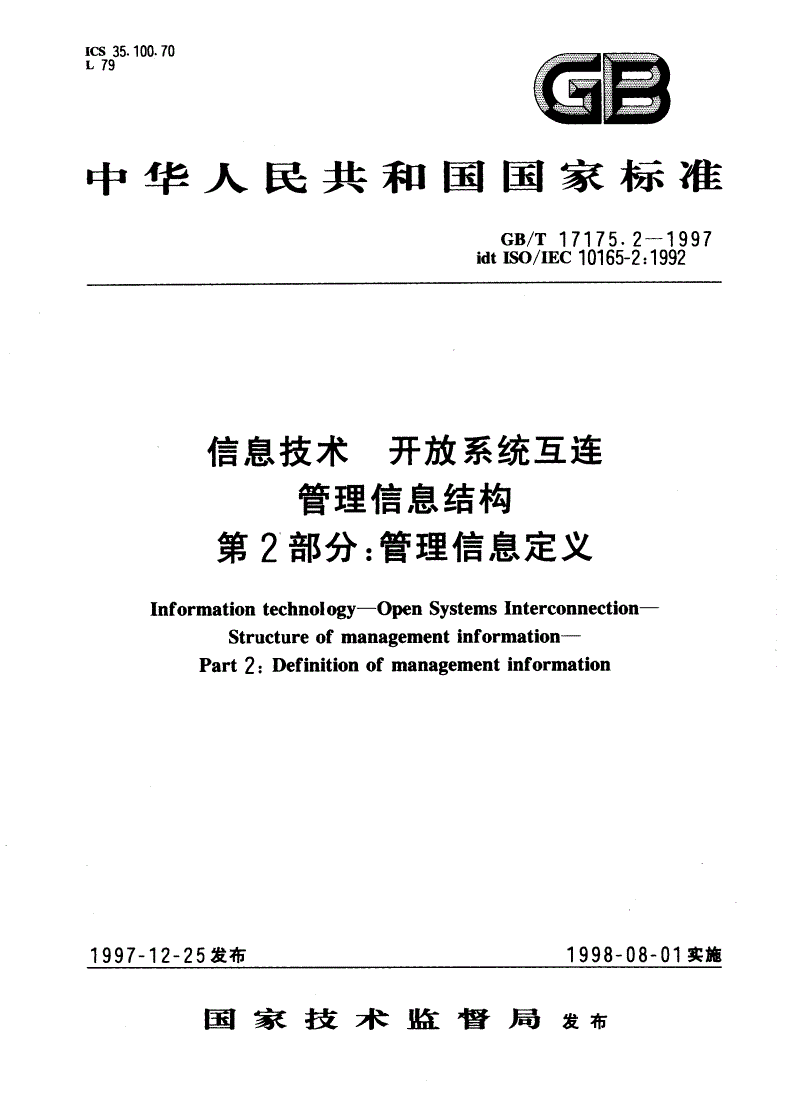

中华人民共和国国家标准

信息技术开放系统互连

管理信息结构GB/T17175.2一1997

idtISO/IEC10165-2:1992

第2部分:管理信息定义

Informationtechnology-OpenSystemsInterconnection-

Structureofmanagementinformation-

Part2:Definitionofmanagementinformation

1范困

本标准:

—定义了被管客体的类、属性类型、名字联编、包、特定属性、动作类型、参数类型和通知类型，其

文字叙述见GB/T17175.4.

—规定了对其他使用这些定义的国家标准所安排的依从性要求。

本标准适用于制定()SI被管客体类规范，并提供了支持OSI系统管理功能的类属定义。这些定义

也可由其他国家标准用来规定客体类、属性、通知和动作类型。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9387-88信息处理系统开放系统互连基本参考模型(idtISO7498:1984)

GB/T9387.4-1996信息处理系统开放系统互连基本参考模型第4部分:管理框架

(idtISO7498-4:1989)

GB/T16262-1996信息技术开放系统互连抽象语法记法一(ANS.1)规范(idtISO/IEC

8824:1990)

GB/T16264.2-1996信息技术开放系统互连目录第2部分:模型(idtISO/IEC9594-2:

1990)

GB/T16644-1996信息技术开放系统互连公共管理信息服务定义(idtISO/IEC9595:

1991)

GB/T16645.1-1996信息技术开放系统互连公共管理信息协议第1部分:规范((idtISO/

IEC9596-1:1991)

GB/T17143.1-1997信息技术开放系统互连系统管理第1部分:客体管理功能(idtISO/

IEC10164-1:1992)

GB/T17143.2-1997信息技术开放系统互连系统管理第2部分:状态管理功能(idtISO/

IEC10164-2:1992)

GB/T17143.3-1997信息技术开放系统互连系统管理第3部分:表示关系的属性

i(dtISO/IEC10164-3:1992)

国凉技术监任局1997-12-25批准1998-08-01实施

GB/T17175.2一1997

GB/T17143.4-1997信息技术开放系统互连系统管理第4部分:告警报告功能(idtISO/

IEC10164-4:1992)

GB/T17143.5-1997信息技术开放系统互连系统管理第5部分:事件报告管理功能

(idtISO/IEC10164-5:1992)

GB/T17143.6-1997信息技术开放系统互连系统管理第6部分:日志控制功能(idtISO/

IEC10164-6:1992)

GB/T17143.7-1997信息技术开放系统互连系统管理第7部分:安全告警报告功能

(idtISO/IEC10164-7:1992)

GB/T17175.1-1997信息技术开放系统互连管理信息结构第1部分:管理信息模型

(idtISO/IEC10165-1:1993)

GB/T17175.4-1997信息技术开放系统互连管理信息结构第4部分:被管客体的定义指

南(ISO/IEC10165-4:1992)

3定义

本标准采用下列定义:

3.1事件报告管理功能定义

本标准采用GB/T17143.5中定义的下列术语:

a)辨别符discriminator;

b)事件转发辨别符eventforwardingdiscriminator;

c)潜在的事件报告potentialeventreport.

3.2管理信息模型定义

本标准采用GB/T17175.1定义的下列术语:

a)属性类型attributetype;

b)可辨别名distinguishedname;

c)相关可辨别名relativedistinguishedname.

4缩略语

ASN.I抽象语法记法一

CMIS公共管理信息服务

CMIP公共管理信息协议

EFD事件转发辨别符

Id标识符

RDU协议数据单元

RDN相关可辨别名

5记法

本标准使用GB/T17175.4定义的模板来定义属性类型和特定属性。

这里描述的特定属性的行为应与引用这些特定属性的被管客体类的定义结合起来。

6被管客体类定义

本标准定义被管客体类，它由GB/T17143第1部分至第7部分的系统管理功能所引用，或者它为

了在其他标准中沿用的被管客体类的定义而作为上级类来使用。模板中引用的属性语法在第13章中定

义。

640

GR/T17175.2一1997

6.1告警记录

alarmRecord被管客体类用来定义作为收到告警通知或告警报告的结果而存储在日志中的信息。被

管客体类的语义，即其属性与行为来源于GB/T17143.4中描述的告警通知。

alarmRecordMANAGEDOBJECTCLASS

DERIVEDFROMeveritLogRecord;

CHARACTERIZEDBY

--TheappropriateobjectidentifiervaluesfortheeventTypeattribute,inheritedfromeventLogRecord

--managedobjectclassarecommunicationAlarm,qualityofServiceAlarm,processingErrorAlarm,

--equipmentAlarmandenvironmentalAlarm--

alarmRecordPackagePACKAGE

BEHAVIOUR

alarmRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentloggedinformationthatresultedfrom

alarmnotificationsoreventreports";;

ATTRIBUTES

probableCauseGET,

perceivedSeverityGET;;;

CONDITIONALPACKAGES

specificProblemsPackagePACKAGE

ATTRIBUTES

specifieProblemsGET;

REGISTEREDAS(smi2Package1);PRESENTIF"theSpecificproblemsparameterispresentin

thealarmnotificationoreventreportcorrespondingtotheinstanceofalarmrecord".

backedUpStatusPackagePACKAGE

ATTRIBUTES

backedUpStatusGET;

REGISTEREDAS(smi2Package2);PRESENTIF"thebackedUpStatusattributehasavalue

TRUEandtheBackedupstatusparameterispresentinthealarmnotificationoreventreportcor-

respondingtotheinstanceofalarmrecord",

backUpObjectPackagePACKAGE

ATTRIBUTES

backUpObjectGET;

REGISTEREDAS(smi2Package3);PRESENTIF"Backupobjectparameterispresentinthealarmnoti-

ficationoreventreportcorrespondingtotheinstanceofalarmrecord",

trendludicationPackagePACKAGE

ATTRIBUTES

trendIndicationGET;

REGISTEREDAS(smi2Package4);PRESENTIF"theTrendindicationparameterispresentinthe

alarmnotificationoreventreportcorrespondingtotheinstanceofalarmrecord",

thresholdInfoPackagePACKAGE

ATTRIBUTES

thresholdInfoGET,

641

GB/T17175.2一1997

REGISTEREDAS(smi2Package5);PRESENTIF"thevalueforprobableCauseattributeisthreshold-

Crossed".

stateChangeDefinitionPackagePACKAGE

ATTRIBUTES

stateChangeDefinitionGET;

REGISTEREDAS(smi2Package6);PRESENTIF"thereisastatetransitionforthestatesdefinedin

StateManagementFunction,correspondingtothealarmtypespecifiedinthealarmrecord",

monitoredAttributesPackagePACKAGE

ATTRIBUTES

monitoredAttributesGET;

REGISTEREDAS(smi2Package7);PRESENTIF"themonitoredAttributesparameterispresentinthe

alarmnotificationoreventreportcorrespondingtotheinstanceofalarmrecord",

proposedRepairActionsPackagePACKAGE

ATTRIBUTES

proposedRepairActionsGET;

REGISTEREDAS(smi2Package8j;PRESENTIF"theproposedRepairActionsparameterispresentin

thealarmnotificationoreventreportcorrespondingtotheinstanceofalarmrecord",

REGISTEREDAS(smi2MObjectClass1};

6.2属性值改变记录

attributeValueChangeRecord被管客体类用来定义作为收到属性值改变通知或屁性值改变事件报

告的结果存储在日志中的信息。被管客体类的语义，即其属性和行为来源于GB/T17143.1中描述的属

性值改变通知。

attributeValueChangeRecordMANAGEDOBJECTCLASS

DERIVEDFROMeventLogRecord;

CHARACTERIZEDBY

--TheappropriateobjectidentifiervaluesfortheeventTypeattribute,inheritedfromeventLogRecord

--managedobjectclass,isattributeValueChange

attributeValueChangeRecordPackagePACKAGE

BEHAVIOUR

attributeValueChangeRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentloggedinformationthatresultedfrom

attributevaluechangenotificationsoreventreports";;

ATTRIBUTES

attributeValueChangeDefinitionGET;;;

CONDITIONALPACKAGES

sourcelndicatorPackagePRESENTIF"thesourceIndicatorparameterispresentinthe

attributeValueChangenotificationoreventreportcorrespondingtotheinstanceofattributevalue

changerecord",

attributeldentifierListPackagePRESENTIF"theattributeldentifierListparameterispresent

inthe

attributeValueChangenotificationoreventreportcorrespondingtotheinstanceofattributevalue

642

GB/T17175.2-1997

changerecord";

REGISTEREDAS(Smi2MObjectClass2};

6.3辨别符

discriminator被管客体类用来定义控制管理服务的准则。被管客体类的语义，即其属性和行为在

GB/T17143.5中描述。

discriminatorMANAGEDOBJECTCLASS

DERIVEDFROMtop;

CHARACTERIZEDBY

discriminatorPackagePACKAGE

BEHAVIOUR

discriminatorBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentthecriteriaforcontrollingmanagement

services”;;

ATTRIBUTES

discriminatorldGET,

discriminatorConstruct

REPLACE-WITH-DEFAULT

DEFAULTVALUEAttribute-ASN1Module.defaultDiscriminatorConstructGET-RE-

PLACE,

administrativeStateGET-REPLACE,

operationalStateGET;

NOTIFICATIONS

stateChange,

attributeValueChange,

objectCreation,

objectDeletion;;;

一上述事件在GB/T17143.1,GB/T17143.2中定义。

CONDITIONALPACKAGES

availabilityStatusPackagePRESENTIF"anyoftheschedulingpackages,(duration,weekly

scheduling,external)arepresent",

durationPRESENTIF"thediscriminatorfunctionisscheduledtostartataspecifiedtimeandstop

ateitheraspecifiedtimeorfunctioncontinuously",

dailySchedulingPRESENTIF"boththeweeklyschedulingpackageandexternalscheduler

packagesarenotpresentinaninstanceanddailyschedulingissupportedbythatinstance",

weeklySchedulingPRESENTIF"boththedailyschedulingpackageandexternalschedulerpack-

agesarenotpresentinaninstanceandweeklyschedulingissupportedbythatinstance",

externalSchedulerPRESENTIF"boththedailyschedulingpackageandweeklyschedulingpack-

agesarenotpresentinaninstanceandexternalschedulingissupportedbythatinstance";

一关于这种被管客体类的描述见GB/丁17143.5,

REGISTEREDAS(smi2MObjectClass3};

643

GB/T17175.2一1997

6.4事件转发辨别符

eventForwardingDiscriminator被管客体类用来定义在事件报告转发给特定目的地之前潜在的事件

报告应满足的条件。该被管客体类是辨别符被管客体类的子类。受管理类的语义，即其属性、管理操作与

行为在GB/T17143.5中描述

eventForwardingDiscriminatorMANAGEDOBJECTCLASS

DERIVEDFROMdiscriminator;

CHARACTERIZEDBY

--Thevaluefortheadministrativestateifnotspecifiedatinitiationdefaultstothevalueunlocked.

efdPackagePACKAGE

BEHAVIOUR

eventForwardingDiscriininatorBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentthecriteriathatshallbesatisfiedbypo-

tentialeventreportsbeforetheeventreportisforwardedtoaparticulardestination.”;;

ATTRIBUTES

destinationGET-REPLACE;;;

一辨别符构造属性是使用GB/T17143.5中定义的

一潜在事件报告客体的属性来定义

CONDITIONALPACKAGES

backUpDestinationListPackagePACKAGE

AT丁RIBUTES

activeDestinationGET,

backUpDestinationListGET-REPLACE;

REGISTEREDAS{smi2Package9};PRESENTIF"theeventforwardingdiscriminatorisre-

quiredtoprovideabackupforthedestination",

modePackagePACKAGE

ATTRIBUTES

confirmedModeGET;

REGISTEREDAS{smi2Package10);PRESENTIF"theeventforwardingdiscriminatorper-

mitsmodeforreportingeventstobespecifiedbythemanagingsystem";

REGISTEREDASismi2MObjectClass4};

6.5事件日志记录

eventLogRecord被管客体类用来定义作为收到通知或事件报告的结果而存储在日志中的信息。这

是导出特定事件类型记录的上级类。

eventLogRecordMANAGEDOBJECTCLASS

DERIVEDFROMIogRecord;

CHARACTERIZEDBY

eventLogRecordPackagePACKAGE

BEHAVIOUR

eventl-ogRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectrepresentstheinformationstoredinthelogasaresultofre-

ceivingnotificationsorincomingeventreports.”;;

ATTRIBUTES

644

GB/T17175.2一1997

managedObjectClassGET,

managedObjectInstanceGET,

eventTypeGET;;;

CONDITIONAL.PACKAGES

eventTimePackagePACKAGE

ATTRIBUTES

eventTimeGET;

REGISTEREDAS{smi2Package11};PRESENTIF"theeventtimeparameterwaspresentin

thereceivedeventreport",

notificationldentifierPackagePRESENTIF"thenotificationIdentifierparameterispresent

inthenotificationoreventreportcorrespondingtotheinstanceofaneventrecordoraninstance

ofitssubclasses",

correlatedNotificationsPackagePRESENTIF"thecorrelatedNotificationsparameterispre-

sentinthenotificationoreventreportcorrespondingtotheinstanceofaneventrecordoranin-

stanceofitssubclasses",

additionalTextPackagePRESENTIF"theAdditionaltextparameterispresentinthe

notificationorreportcorrespondingtotheinstanceofeventrecordoraninstanceofits

subclasses",

additionalInformationPackagePRESENTIF"theAdditionalinformationparameteris

sentinthenotificationorreportcorrespondingtotheinstanceofeventrecordoraninstanceopfriet-s

subclasses";

REGISTEREDAS{smi2MObjectClass5};

6.6日志

Log被管客体类用来定义在开放系统中控制日志信息的准则。被管管体类的语义，即其属性与行为

在GB/T17143.6中描述。

logMANAGEDOBJECTCLASS

DERIVEDFROMtop;

CHARACTERIZEDBY

一关于这种被管客体类的描述见GB/T17143.6,

logPackagePACKAGE

BEHAVIOUR

logBehaviourBEHAVIOUR

DEFINEDAS“这种被管客体用于存储人事件报告和本地系统通知。详情见GB/T

17143.6中定义，，;;

ATTRIBUTES

logIdGET,

discriminatorConstructGET-REPLACE,

administrativeStateGET-REPLACE,

operationalStateGET,

availabitityStatusPERMITTEDVALUESAttribute-ASN1Module.LogAvailability

REQUIREDVALUESAttribute-ASNIModule.Unscheduled-

645

GB/T17175.2一1997

LogAvailabilityGET,

logFullActionGET-REPLACE;

NOTIFICATIONS

objectCreation,

objectDeletion,

attributeValueChange,

stateChange,

processingErrorAlarm;;;

CONDITIONALPACKAGES

finiteLogSizePackagePACKAGE

ATTRIBUTES

maxLogSizeGET-REPLACE,

currentLogSizeGET,

numberOfRecordsGET;

REGISTEREDAS{smi2Package12);PRESENTIF"aninstancesupportsit"，

logAlarmPackagePACKAGE

ATTRIBUTES

capacityAlarmThresholdGET-REPLACEADD-REMOVE;

REGISTEREDAS(smi2Package13);PRESENTIF"alogisoffinitesizeandhalts

loggingwhentheavailabilitystatushasthelogfullvalue.”，

availabilityStatusPackagePRESENTIF"anyoftheschedulingpackages,(dura-

tion,weeklyscheduling,external)arepresent.Thepresenceofthispackagemakesavail-

abletheoff-dutyvalueoftheavailablestatusattributetotheobject.”，

durationPRESENTIF"theloggingfunctionisscheduledtostartataspeci-

fiedtimeandstopateitheraspecifiedtimeoffunctioncontinuously”，

dailySchedulingPRESENTIF"boththeweeklyschedulingpackageandex-

ternalschedulerpackagesarenotpresentinaninstanceanddailyschedulingissupport-

edbythatinstance.”，

weeklySchedulingPRESENTIF"boththedailyschedulingpackageandex-

ternalschedulerpackagesarenotpresentinaninstanceandweeklyschedulingissup-

portedbythatinstance.”，

externalSchedulerPRESENTIF“boththedailyschedulingpackageand

weeklyschedulingpackagesarenotpresentinaninstanceandexternalschedulingis

supportedbythatinstance.”;

REGISTEREDAS{smi2MObjectClass61;

6.7日志记录

LogRecord被管客体类用来定义包括在日志被管客体中的记录。被管客体类的语义，即其属性与行

为在GB/T17143.6中描述。

LogRecordMANAGEDOBJECTCLASS

DERIVEDFROMtop;

646

GB/T17175.2一1997

CHARACTERIZEDBY

IogRecordPackagePACKAGE

BEHAVIOUR

logRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectrepresentstheinformationstoredinthelogs";;

ATTRIBUTES

logRecordIdGET,

IoggingTimeGET;;;

REGISTEREDAS(smi2MObjectClass7);

6.8客体创建记录

objectCreationRecord被管客体类用来定义作为收到客体创建通知或客体创建事件报告的结果而

存储在日志中的信息。被管客体类的语义，即其属性与行为来源于GB/T17143.1中描述的客体创建通

知。

objectCreationRecordMANAGEDOBJECTCLASS

DERIVEDFROMeventlogRecord;

CHARACTERIZEDBY

--TheappropriateobjectidentifiervaluefortheeventTypeattribute,inheritedfromeventLogRecord

--managedobjectclass,isobjectCreation

objectCreationRecordPackagePACKAGE

BEHAVIOUR

objectCreationRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentloggedinformationthatresulted

fromobjectcreationnotificationsoreventreports";;;;

CONDITIONALPACKAGES

sourceIndicatorPackagePRESENTIF"thesourcefndicatorparameterispresentintheob-

jectcreationnotificationoreventreportcorrespondingtotheinstanceofobjectcreation

record"，

attributeListPackagePRESENTIF"theattributeListparameterispresentintheobject

creationnotificationoreventreportcorrespondingtotheinstanceofobjectcreationrecord";

REGISTEREDASIsmi2MObjectClass8};

6.9客体删除记录

objectDeletionRecord被管客体类用来定义作为收到客体删除通知或客体侧除事件报告的结果而

存储在日志中的信息。被管客体类语义，即其属性与行为来源于GB/T17143.1所描述的客体刷除通

知。

objectDeletionRecordMANAGEDOBJECTCLASS

DERIVEDFROMeventLogRecord;

CHARACTERIZEDBY

--TheappropriateobjectidentifiervaluefortheeventTypeattribute,inheritedfromeventLogRecord

--managedobjectclass,isobjectDeletion

objeetDeletionRecordPackagePACKAGE

BEHAVIOUR

objectDeletionRecordBehaviourBEHAVIOUR

647

GB/T17175.2一1997

DEFINEDAS"Thismanagedobjectisusedtorepresentloggedinformationthatresulted

fromobjectdeletionnotificationsoreventreports";川

CONDITIONALPACKAGES

sourceIndicatorPackagePRESENTIF"thesourceIndicatorparameterispresentintheob-

jectdeletionnotificationoreventreportcorrespondingtotheinstanceofobjectdeletion

record".

attributel,istPackagePRESENTIF"theattributeListparameterispresentintheobject

deletionnotificationoreventreportcorrespondingtotheinstanceofobjectdeletionrecord";

REGISTEREDAS(smi2MObjectClass9);

6.10关系改变记录

relationshipChangeRecord被管客体类用来定义作为收到关系改变通知或关系改变事件报告的结

果而存储在日志中的信息。被管客体类的语义，即其属性及行为来源于GB/T17143.3描述的关系改变

通知。

relationshipChangeRecordMANAGEDOBJECTCLASS

DERIVEDFROMeventLogRecord;

--TheappropriateobjectidentifiervaluefortheeventTypeattribute,inheritedfromeventLogRecord

--managedobjectclass,isrelationshipChange

CHARACTERIZEDBY

relationshipChangeRecordPackagePACKAGE

BEHAVIOUR

relationshipChangeRecordBehaviourBEHAVIOUR

DEFINEDAS"Thismanagedobjectisusedtorepresentloggedinformationthatresulted

fromrelationshipchangenotificationsoreventreports";笋

ATTRIBUTES

relationshipChangeDefinitionGET;;笋

CONDITIONALPACKAGES

sourceIndicatorPackagePRESENTIF"theSourceindicatorparameterispresentinthe

relationshipChangenotificationoreventreportcorrespondingtotheinstanceofrelationship

changerecord"，

attributeIdentifierListPackagePRESENTIF"theAttributeidentifierlistparameteris

presentintherelationshipChangenotificationoreventreportcorrespondingtotheinstance

ofrelationshipchangerecord";

REGISTEREDAS(smi2MObjectClass10);

6.11安全告警报告记录

securityAlarmReportRecord被管客体类用来定义作为收到安全告警通知或安全事件报告的结果

存储在日志中的信息。被管客体类的语义，即其属性及行为，来源于GB/T17143.7描述的安全告警通

知。

securityAlarmReportRecordMANAGEDOBJECTCLASS

DERIVEDFROMeventLogRecord;

CHARACTERIZEDBY

-TheappropriateobjectidentifiervaluesfortheeventTypeattribute,inheritedfromeventLogRecord

649
