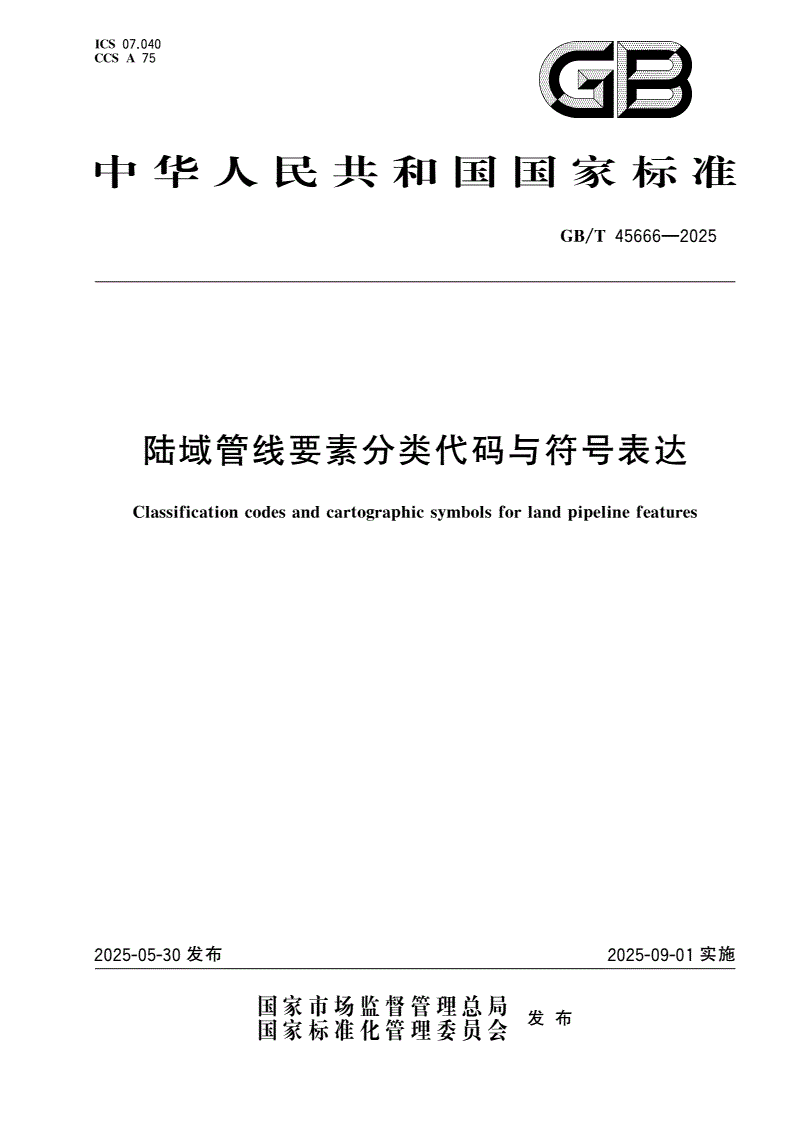

GB/T 45666-2025 陆域管线要素分类代码与符号表达

ICS07040

CCSA.75

中华人民共和国国家标准

GB/T45666—2025

陆域管线要素分类代码与符号表达

Classificationcodesandcartographicsymbolsforlandpipelinefeatures

2025-05-30发布2025-09-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45666—2025

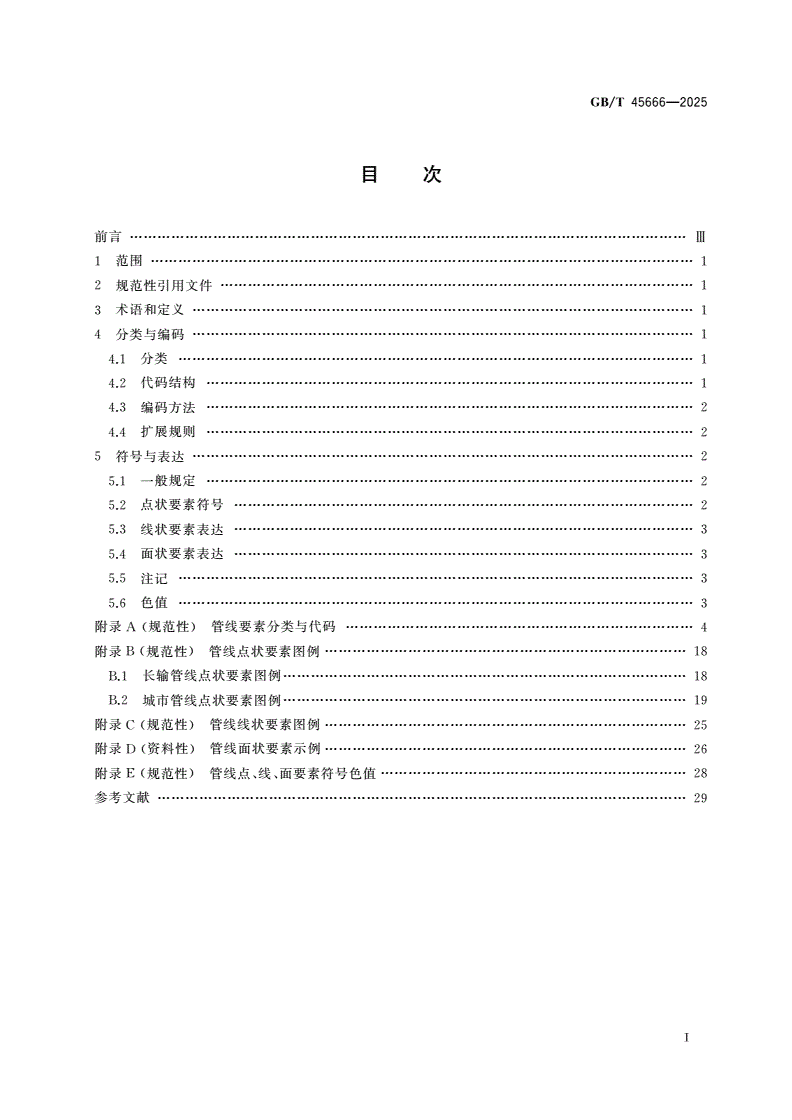

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类与编码

4………………1

分类

4.1…………………1

代码结构

4.2……………1

编码方法

4.3……………2

扩展规则

4.4……………2

符号与表达

5………………2

一般规定

5.1……………2

点状要素符号

5.2………………………2

线状要素表达

5.3………………………3

面状要素表达

5.4………………………3

注记

5.5…………………3

色值

5.6…………………3

附录规范性管线要素分类与代码

A()…………………4

附录规范性管线点状要素图例

B()……………………18

长输管线点状要素图例

B.1……………18

城市管线点状要素图例

B.2……………19

附录规范性管线线状要素图例

C()……………………25

附录资料性管线面状要素示例

D()……………………26

附录规范性管线点线面要素符号色值

E()、、…………28

参考文献

……………………29

Ⅰ

GB/T45666—2025

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国自然资源部提出

。

本文件由全国地理信息标准化技术委员会归口

(SAC/TC230)。

本文件起草单位自然资源部测绘标准化研究所星际空间天津科技发展有限公司自然资源部

:、()、

第六地形测量队自然资源部地下管线勘测工程院厦门精图信息技术有限公司北京市测绘设计研究

()、、

院广州市城市规划勘测设计研究院有限公司中煤西安地下空间科技发展有限公司正元地理信息

、、()、

集团股份有限公司武汉市测绘研究院青岛市勘察测绘研究院重庆市测绘科学技术研究院常州市测

、、、、

绘院宁波市测绘和遥感技术研究院自然资源部第一地形测量队深圳市市政设计研究院有限公司

、、、、

四川省川建勘察设计院有限公司广东爱科环境科技有限公司合肥市地下管网建设管理办公室北京

、、、

市科学技术研究院深圳市大华勘测科技有限公司城乡院广州有限公司上海市岩土工程检测中心

、、()、

有限公司华大天元北京科技股份有限公司昆明市测绘研究院

、()、。

本文件主要起草人刘小强江贻芳吴桐陈勇乔志勇张凤录丘广新王晓东李学军谭仁春

:、、、、、、、、、、

李黎杨本廷潘伯鸣李志刚符华年李昕张元栋陈发波邓楠李社春徐兴泉罗永忠罗云峰

、、、、、、、、、、、、、

李彬陈敏宋超罗少华刘锋文华吴五九侯至群何江龙

、、、、、、、、。

Ⅲ

GB/T45666—2025

陆域管线要素分类代码与符号表达

1范围

本文件规定了陆域管线要素的分类编码及符号表达

、。

本文件适用于长输和城市管线数据采集建库更新共享交换以及信息系统建设管线图制作

、、、、,、。

2规范性引用文件

本文件没有规范性引用文件

。

3术语和定义

下列术语和定义适用于本文件

。

31

.

管线pipeline

传送液体气体或粉末的管道输送电力信息的线缆以及通道和相应的附属设施

、,、,。

32

.

管段pipelinesection

由两个管线点状要素逻辑连接构成的线状要素

。

33

.

管道pipe

由管段管件及支承件等组成的管状设备

、。

4分类与编码

41分类

.

411要素类型按从属关系依次分为大类中类小类和子类

..:、、。

412要素大类分为类包括长输管线城市管线

..2,:、。

413要素中类在大类的基础上按照输送介质分类长输管线分为类包括输电线通信线输油

..,,5,:、、

管道输气管道输水管道城市管线分为类包括电力管线通信管线给水管道排水管道燃气管

、、;8,:、、、、

道热力管道工业管道综合管廊

、、、。

414要素小类子类在上一级分类的基础上按照用途功能进行细分

..、,、。

415要素分类按附录执行

..A。

42代码结构

.

分类代码采用位十进制数字码按附录执行代码结构见图

6,A,1。

1

GB/T45666—2025

图1陆域管线要素代码结构图

43编码方法

.

431左起第一位为大类码表示管线要素大类位数字表示长输管线代码为城市管线代码为

..,,1,1,2。

432左起第二位为中类码表示管线要素中类位数字表示按顺序编码

..,,1,1~9。

433左起第三四位为小类码表示管线要素小类位数字表示第三位表示要素中类下的要素小类

..、,,2,

类别第四位表示同一要素小类下的不同组成分别按顺序编码

,,1~9。

434左起第五六位为子类码表示管线要素实体位数字表示按顺序编码

..、,,2,01~99。

44扩展规则

.

441当附录提供的要素及其代码不能满足需要时可根据实际情况扩展要求如下

..A,,:

要素大类中类不应重新定义和扩展

a)、;

已定义的小类子类不应重新定义可根据需要进行扩展

b)、,;

要素小类子类应在同级的分类上进行扩展扩展的小类和子类应归入相应的中类和小类同

c)、,,

时在相关数据中说明

。

442扩展类代码按照要求在已定义的类后按顺序编码且码位不应扩展

..4.2,,。

5符号与表达

51一般规定

.

511管线要素应有相应符号进行表达本文件提供的符号样式不能满足需要时参考

..,,GB/T20257.1

和

GB/T20257.2。

512同类管线要素表达应使用同一种色值

..。

52点状要素符号

.

521点状要素符号的定位点确定规则如下

..:

圆形正方形长方形等符号定位点在其几何中心

a)、、,;

宽底符号定位点在其底线中点

b),;

夹角直角的符号定位点在夹角直角的顶点

c)、,、;

几种图形组成的符号定位点在其下方图形的中心点或交叉点

d),;

下方没有底线的符号定位点在其下方两端点连线的中心点

e);

不依比例尺表示的其他符号定位点在其符号的中心点

f);

符号除简要说明中规定按真实方向表示者外均朝向北图廓

g),。

522点状要素符号的表达及定位点按附录执行

..,B。

523符号规格仅有一个尺寸值的表示圆或外接圆的直径正方形的边长两个尺寸值用相连

..,、;“×”

的第一个数字表示符号主要部分的宽度第二个数字表示符号主要部分的高度几个尺寸值用相

,,;“+”

连的每个数字表示构成符号的各部分的尺寸值线状符号一端的数字指其线段的粗度

,;。

524符号线划的粗细线段的长短和交叉线段的夹角等没有具体标明的线划粗为点直径

..、,0.2mm,

为符号非主要部分线划长为非垂直交叉线段的夹角为或采用标明角度

0.15mm,0.3mm,45°60°,“∠”

2

GB/T45666—2025

的按标明角度执行

。

53线状要素表达

.

线状要素应以基本线划符号结合注记进行表达按附录执行

,C。

54面状要素表达

.

541面状要素应以封闭面符号结合文字注记或符号进行表达示例见附录

..,D。

542封闭面符号边框形状应与实际范围线形状一致

..。

55注记

.

551注记不应压盖管线及其附属设施的符号

..。

552注记要求按表执行

..1。

表1注记要求

类型方式字体字高标注要求

/mm

点状要素面状要素字符数字混合正等线朝向北图廓

、、2

平行于管线走向字头

,

线状要素字符数字混合正等线应垂直于管线指向图

、2,

的上方

56色值

.

要素表达色值可采用色彩模式或印刷四分色色彩模式按附录执行

RGB(CMYK),E。

3

GB/T45666—2025

附录A

规范性

()

管线要素分类与代码

表规定了管线要素的大类中类小类子类及其代码

A.1、、、。

表A1管线要素分类及代码

.

要素大类代码要素中类代码要素小类代码要素子类代码

线路

1111——

换流站

111201

升压站

场厂站111202

()1112送端

111203

受端

111204

检修井

输电线111301

11标识桩

111302

标识点

111303

附属设施人孔

1113111304

手孔

111305

线杆

111306

铁塔

111307

线路

1211——

场厂站

()1212——

长输管线检修井

1121301

标识桩

121302

通信线标识点

12121303

附属设施人孔

1213121304

手孔

121305

线杆

121306

铁塔

121307

管道管段

1311131101

首站

131201

中间站

131202

末站

131203

输油管道
