GB/T 26093-2010 齿轮双面啮合综合测量仪

ICS17．040．30

J42

缮雷

中华人民共和国国家标准

26093--2010

GB／T

齿轮双面啮合综合测量仪

Geardual—flankinstrument

meshingmeasuring

2011-01-10发布

丰瞀鹳紫瓣警矬瞥翼发布中国国家标准化管理委员会况19

26093--2010

GB／T

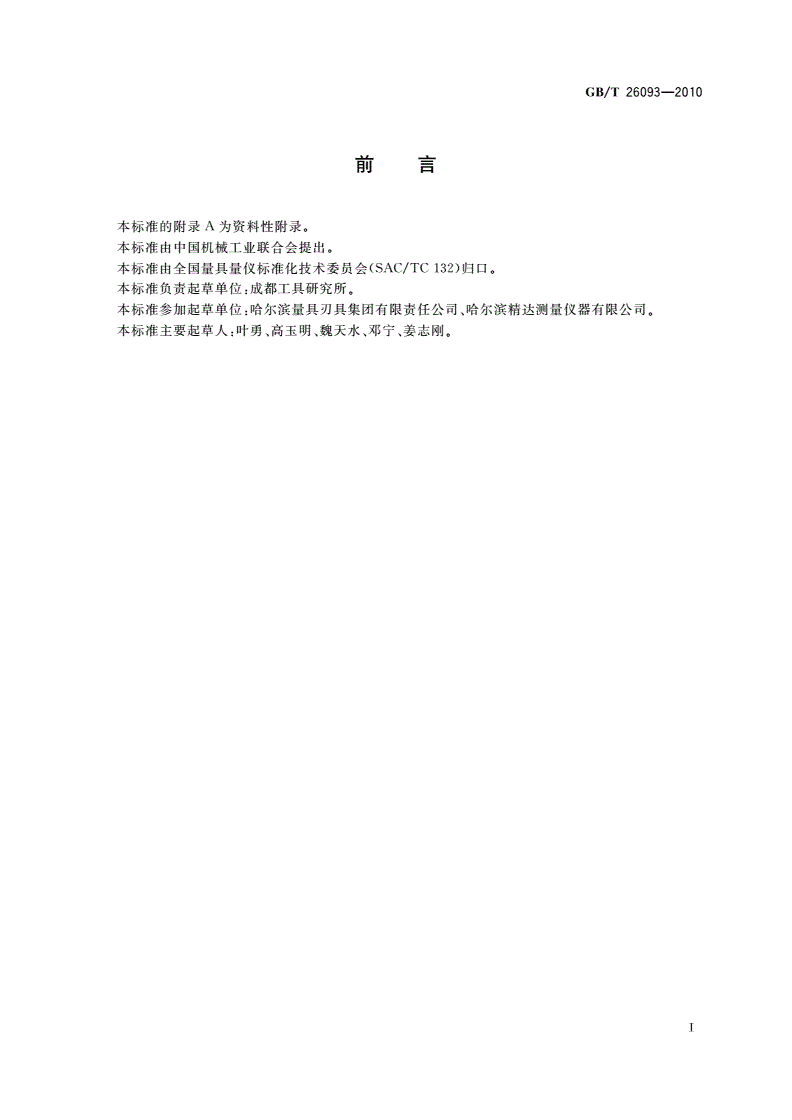

刖昌

本标准的附录A为资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国量具量仪标准化技术委员会(SAC／TC132)归口。

本标准负责起草单位：成都工具研究所。

本标准参加起草单位：哈尔滨量具刃具集团有限责任公司、哈尔滨精达测量仪器有限公司。

本标准主要起草人：叶勇、高玉明、魏天水、邓宁、姜志刚。

10

GB／T26093--20

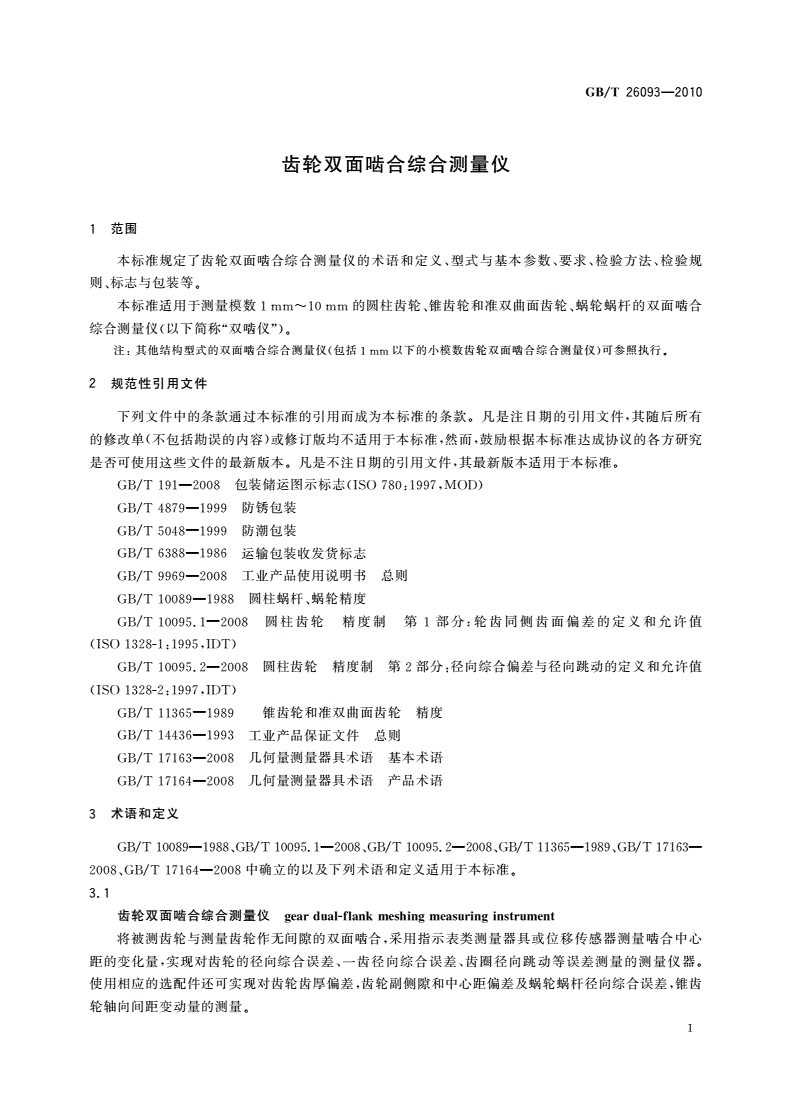

齿轮双面啮合综合测量仪

1范围

本标准规定了齿轮双面啮合综合测量仪的术语和定义、型式与基本参数、要求、检验方法、检验规

则、标志与包装等。

mm～lO

本标准适用于测量模数1mm的圆柱齿轮、锥齿轮和准双曲面齿轮、蜗轮蜗杆的双面啮合

综合测量仪(以下简称“双啮仪”)。

mm以下的小模数齿轮双面啮合综合测量仪)可参照执行。

注：其他结构型式的双面啮合综合测量仪(包括1

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

780：1997，MOD)

191--2008包装储运图示标志(ISO

GB／T

GB／T4879—1999防锈包装

5048

GB／T1999防潮包装

GB／T6388--1986运输包装收发货标志

GB／T9969--2008工业产品使用说明书总则

10089--1988圆柱蜗杆、蜗轮精度

GB／T

10095．1—2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值

GB／T

(IS01328—1：1995，IDT)

GB／T

1328—2：1997，IDT)

(IS0

113651989

GB／T锥齿轮和准双衄面齿轮精度

GB／T14436--1993工业产品保证文件总则

GB／T17163--2008几何量测量器具术语基本术语

17164

GB／T2008几何量测量器具术语产品术语

3术语和定义

17163—

10095．110095．2—2008、GB／T11365--1989、GB／T

GB／T10089--1988、GB／T2008、GB／T

2008、GB／T17164--2008中确立的以及下列术语和定义适用于本标准。

3．1

dual—flankinstrument

齿轮双面啮合综合测量仪gearmeshingmeasuring

将被测齿轮与测量齿轮作无间隙的双面啮合，采用指示表类测量器具或位移传感器测量啮合中心

距的变化量，实现对齿轮的径向综合误差、一齿径向综合误差、齿圈径向跳动等误差测量的测量仪器。

使用相应的选配件还可实现对齿轮齿厚偏差，齿轮副侧隙和中心距偏差及蜗轮蜗秆径向综合误差，锥齿

轮轴向间距变动量的测量。

1

26093--2010

GB／T

4型式与基本参数

4．1型式

双啮仪的基本型式见图1，选配件见图2。图示仅做图解说明，不表示详细结构。

1——主滑架；4——转动套；7——百分表或千分表或位移传

z——主滑架心轴；5——测量滑架；感器；

3——测量滑架心轴6——测量表架；8——凸轮手柄。

图1齿轮双面啮合综合测量仪

[=』

、＼ll／

同活。／鲁l闩

7

U1．J’I．1削

一

，

、

一

，／『l＼、

1——上顶尖；

2——顶尖立柱1——主顶尖；3——横架

3——下顶尖。2——固定顶尖4——锥孔

b)

图2选配件

4．2基本参数

双啮仪的基本参数参见表I。

表1基本参数

基本参数数值／ram

被测齿轮模数1～10

测量圆柱齿轮时，两轴中心距离50～320

被测齿轮最大外圆直径200

测量圆柱轴齿轮

被测齿轮轴长度110～300
