GB/T 595-2008 船用外螺纹青铜截止阀

ICS47.020.30

U52

中华人民共和国国家标准

GB/T595—2008

代替GB/T595—1983

船用外螺纹青铜截止阀

Marinebronzemalethreadstopvalves

2008-07-30发布2009-02-01实施

发布

GB/T595—2008

-1.Z-—1—

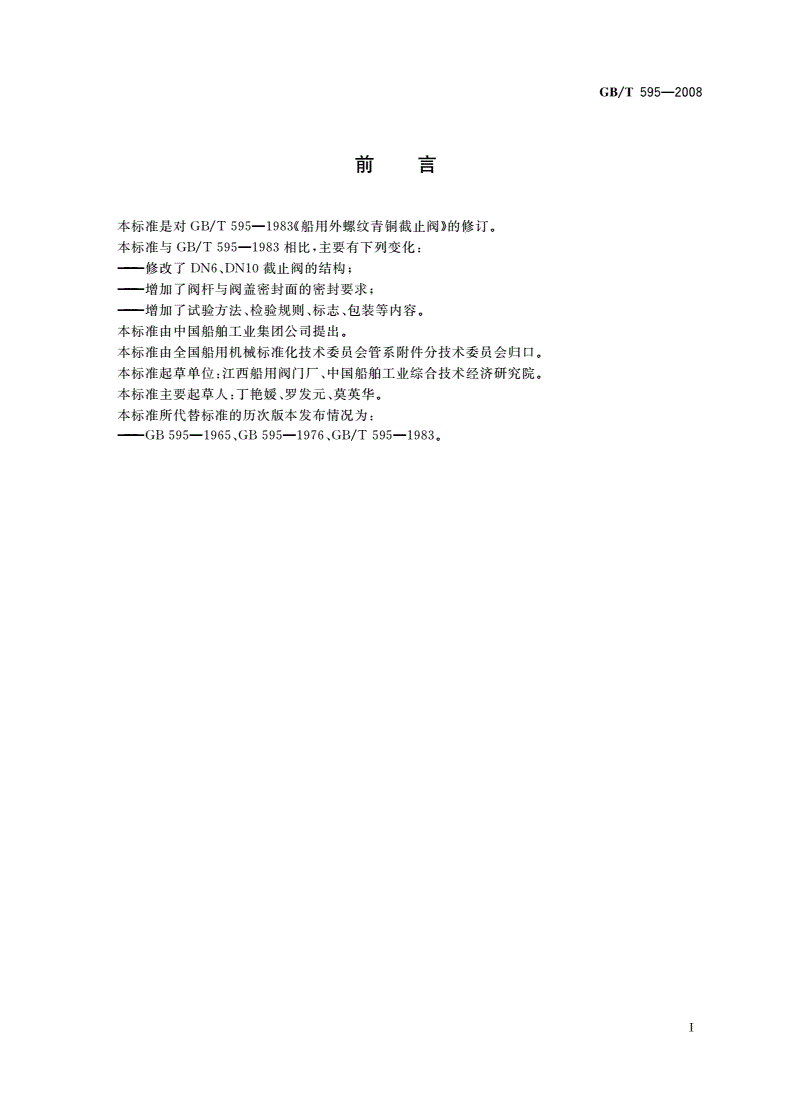

刖弓

本标准是GB/T595—1983«船用外螺纹青铜截止阀》的修订。

本标准与GB/T595—1983相比，主要有下列变化：

——修改了DN6.DN1O截止阀的结构；

——增加了阀杆与阀盖密封面的密封要求；

——增加了试验方法、检验规则、标志、包装等内容。

本标准由中国船舶工业集团公司提出。

本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口，

本标准起草单位：江西船用阀门厂、中国船舶工业综合技术经济研究院。

本标准主要起草人：丁艳媛、罗发元、莫英华。

本标准所代替标准的历次版本发布情况为：

——GB595—1965,GB595—1976.GB/T595—19830

T

GB/T595—2008

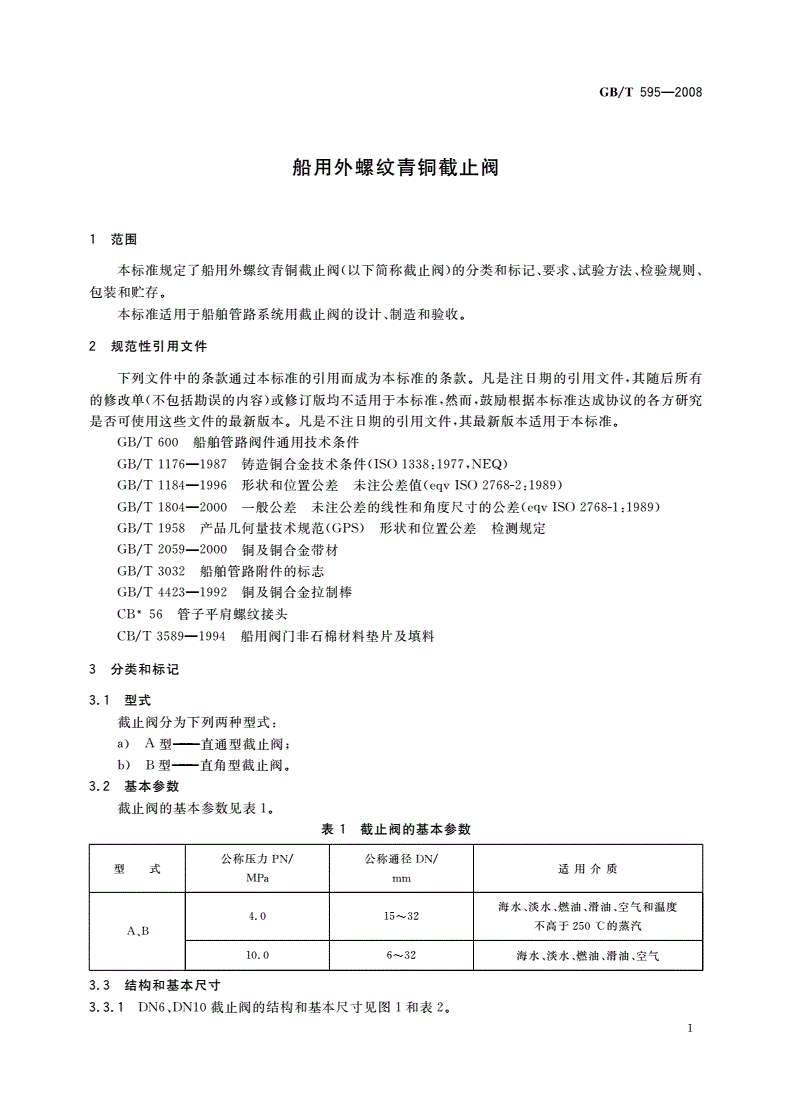

船用外螺纹青铜截止阀

1范围

本标准规定了船用外螺纹青铜截止阀(以下简称截止阀)的分类和标记、要求、试验方法、检验规则、

包装和贮存。

本标准适用于船舶管路系统用截止阀的设计、制造和验收。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T600船舶管路阀件通用技术条件

GB/T1176—1987铸造铜合金技术条件(ISO1338：1977,NEQ)

GB/T1184—1996形状和位置公差未注公差值(eqvISO2768-2：1989)

GB/T1804--2000一般公差未注公差的线性和角度尺寸的公差(eqvISO2768-1=1989)

GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定

GB/T2059-2000铜及铜合金带材

GB/T3032船舶管路附件的标志

GB/T4423--1992铜及铜合金拉制棒

CB56管子平肩螺纹接头

CB/T3589--1994船用阀门非石棉材料垫片及填料

3分类和标记

3.1型式

截止阀分为下列两种型式：

a)A型——直通型截止阀;

b)B型——直角型截止阀。

3.2基本参数

截止阀的基本参数见表1。

表1截止阀的基本参数

公称压力PN/公称通径DN/

型式适用介质

MPamm

海水、淡水、燃油、滑油、空气和温度

4.015〜32

A、B不高于250°C的蒸汽

10.06〜32海水、淡水、燃油、滑油、空气

3.3结构和基本尺寸

3.3.1DN6.DN10截止阀的结构和基本尺寸见图1和表2。

1

GB/T595—2008

单位为毫米

B型

图1截止阀（DN6、DN10）

表2截止阀的基本尺寸（DN6.DN10）单位为毫米

公称结构尺寸螺纹接头手轮理论质量/kg

公称
