DB46/T 360-2016 住宅小区公共信息标志设置规范

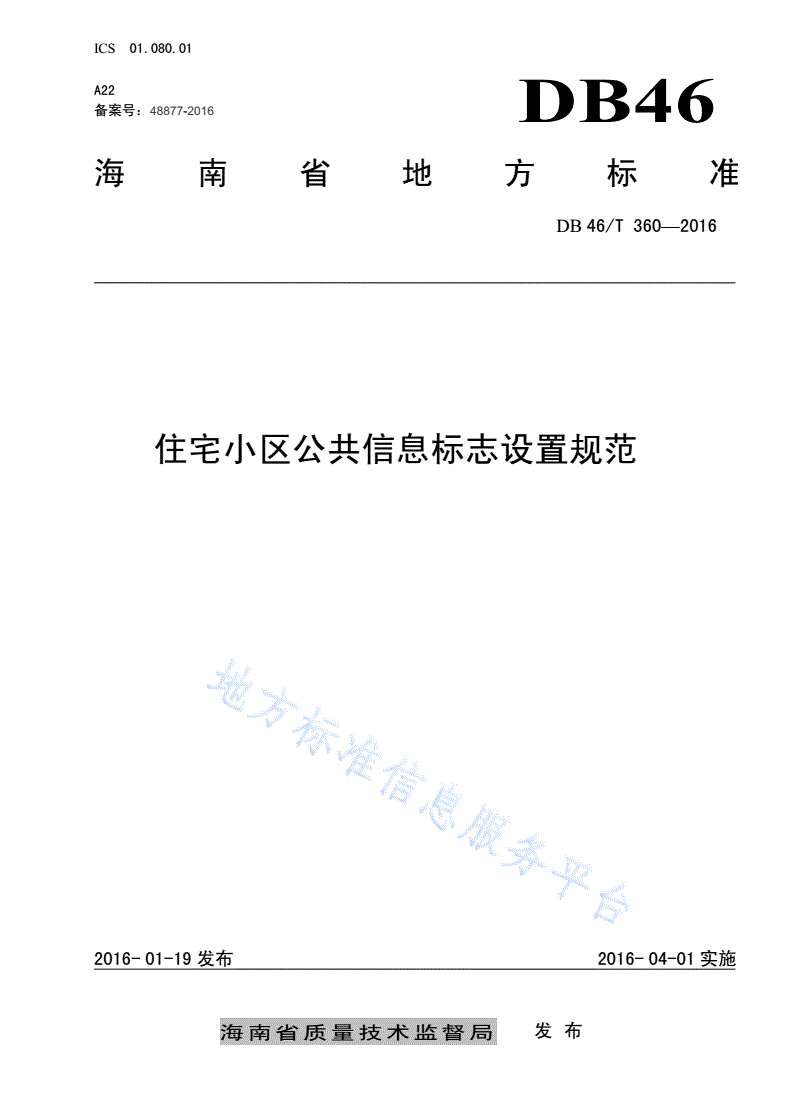

ICS01.080.01

A22

备案号：48877-2016DB46

海南省地方标准

DB46/T360—2016

住宅小区公共信息标志设置规范

2016-01-19发布2016-04-01实施

海南省质量技术监督局发布

DB46/T360—2016

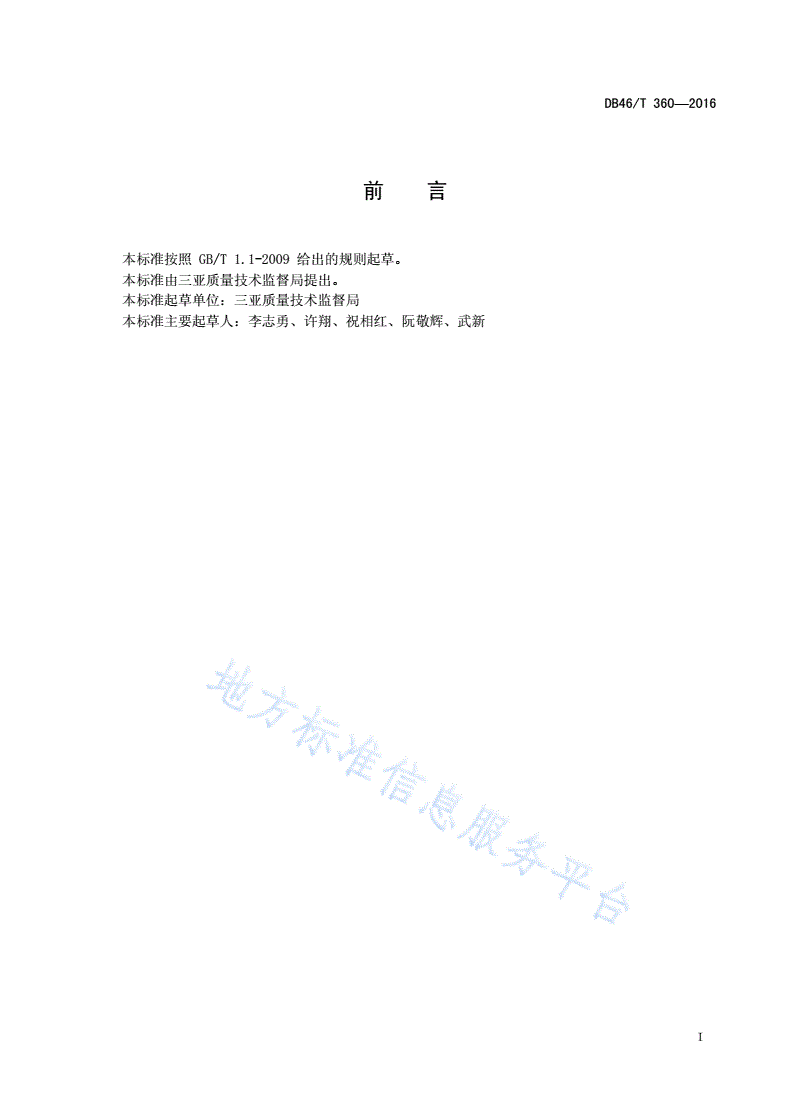

前  言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由三亚质量技术监督局提出。

本标准起草单位：三亚质量技术监督局

本标准主要起草人：李志勇、许翔、祝相红、阮敬辉、武新

I

DB46/T360—2016

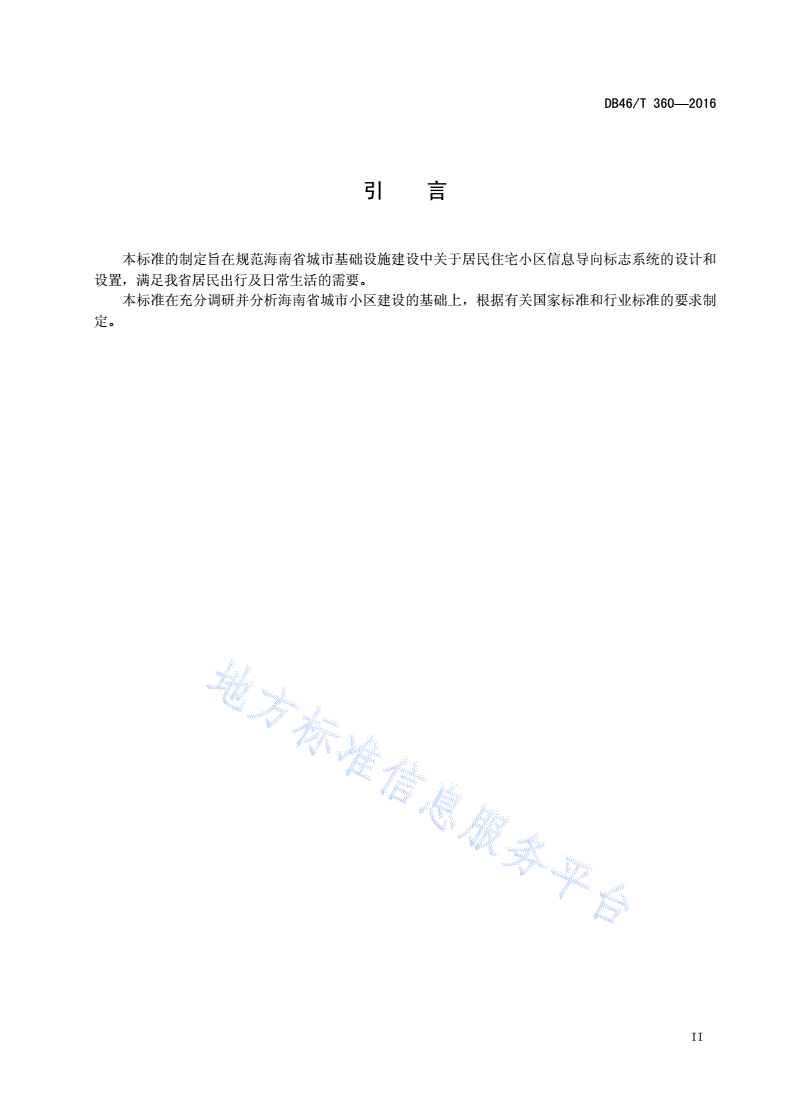

引  言

本标准的制定旨在规范海南省城市基础设施建设中关于居民住宅小区信息导向标志系统的设计和

设置，满足我省居民出行及日常生活的需要。

本标准在充分调研并分析海南省城市小区建设的基础上，根据有关国家标准和行业标准的要求制

定。

II

DB46/T360—2016

住宅小区公共信息标志设置规范

1范围

本标准规定了海南省城市小区设施建设中关于信息导向标志系统设置的术语和定义、导向系统构

成、一般原则、设置方式、设置位置、设置范围、标志设计和信息传递。

本标准适用于海南省内城市居民住宅小区设置的信息导向标志系统。

本标准不适用于城市道路交通标志及街区导向标志的设置与规划。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2893（所有部分）图形符号安全色和安全标志

GB2894-2008安全标志及其使用导则

GB/T10001（所有部分）标志用公共信息图形符号

GB/T15565（所有部分）图形符号术语

GB/T15566.1-2007公共信息导向系统设置原则与要求第1部分：总则

GB/T15566.10公共信息导向系统设置原则与要求第10部分：街区

GB15630消防安全标志设置要求

GB/T20501（所有部分）公共信息导向系统要素的设计原则与要求

3术语和定义

GB/T15565（所有部分）、GB/T20501（所有部分）、GB/T15566.1、GB/T15566.10界定的以及

下列术语和定义适用于本文件。

3.1

住宅小区

指按照城市统一规划，由城市道路和（或）自然支线（如河流等）划分为一定规模并不被交通干道

所穿越的相对封闭和完整的居住地段。

3.2

楼牌

指按一定顺序标识住宅小区内所有居民住宅建筑顺序编号的位置标志。

4导向系统构成

4.1住宅小区信息导向标志系统由以下导向要素构成：

1

DB46/T360—2016

——位置标志；

——导向标志；

——平面示意图；

——信息板；

——街区导向图。

4.2住宅小区信息导向标志系统在其导向范围内应设置必要的安全标志和无障碍设施标志。

5一般原则

5.1规范性

5.1.1导向要素的设计应符合GB/T20501的要求。

5.1.2导向要素中主要信息的传递应优先使用图形标志。对于边长大于10mm的图形标志，应使用

GB/T10001中规定的图形符号。

5.1.3安全标志的设计应符合GB2894-2008的要求。消防安全标志的设计应符合GB15630的要求。

5.2系统性

5.2.1导向系统内所有信息的传递应连续一致，各种标志的设置位置和设计风格应保持协调一致。在

系统内所有节点处都应设置相应的导向要素，并通过导向要素的设置对所有可能的目的地以及到达每个

目的地的最短或最合适的路线进行引导。

5.2.2应保证不同导向系统间信息传递的连续性，在考虑对系统内部进行导向的同时亦应提供到达周

边导向系统的信息。不同导向系统间连接、转换的导向设置应采用相同规则，以利于顺利转换和过渡。

5.2.3导向系统内部应配合使用并适量设置各种导向要素。

5.2.4导向系统内部标志载体的设置宜与周边景区有所区别。

5.3醒目性

5.3.1导向要素在所设置的环境中应醒目易辨。

5.3.2导向要素应设置在易于发现的位置，并避免被其他固定物体遮挡。

5.3.3导向要素如需在夜间使用时，应保证有足够的照明设备或使用内置光源。

5.4清晰性

5.4.1导向要素中图形符号和文字符号与其背景应有足够的对比度。

5.4.2导向要素中图形符号与文字符号的细节之间应易于区分。

5.4.3应保证标志与标志以及标志与文字之间的相互关系明确、清晰。

5.5协调性

5.5.1在导向系统中所有表示相同含义的图形符号或文字符号应协调一致。

5.5.2导向要素的设计（如几何形状及颜色等）应与环境相协调。

2

DB46/T360—2016

5.5.3同一区域中同类导向要素的几何尺寸、设置方式和设置高度宜相同。

5.6安全性

5.6.1标志载体及其制作应选用符合环境保护要求的材料和工
