DB13/T 5314-2020 橡胶沥青类应力吸收层施工技术规范

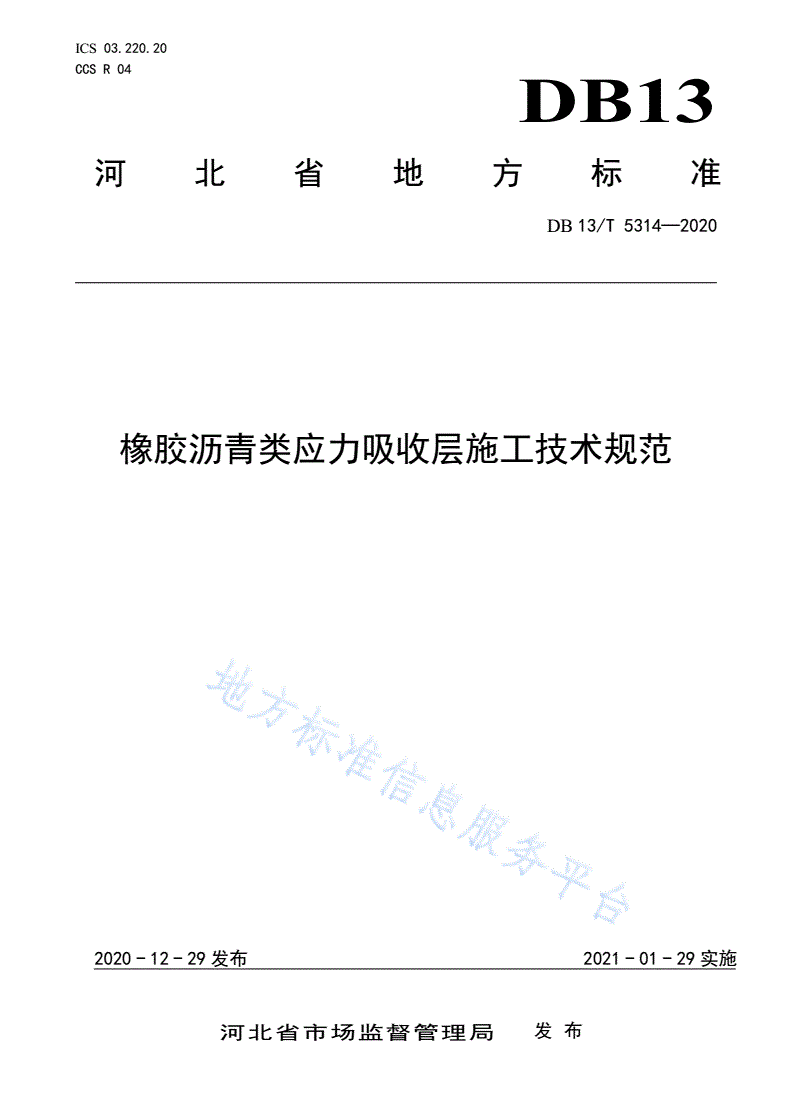

ICS03.220.20

CCSR04

DB13

河北省地方标准

DB13/T5314—2020

橡胶沥青类应力吸收层施工技术规范

2020-12-29发布2021-01-29实施

河北省市场监督管理局发布

DB13/T5314—2020

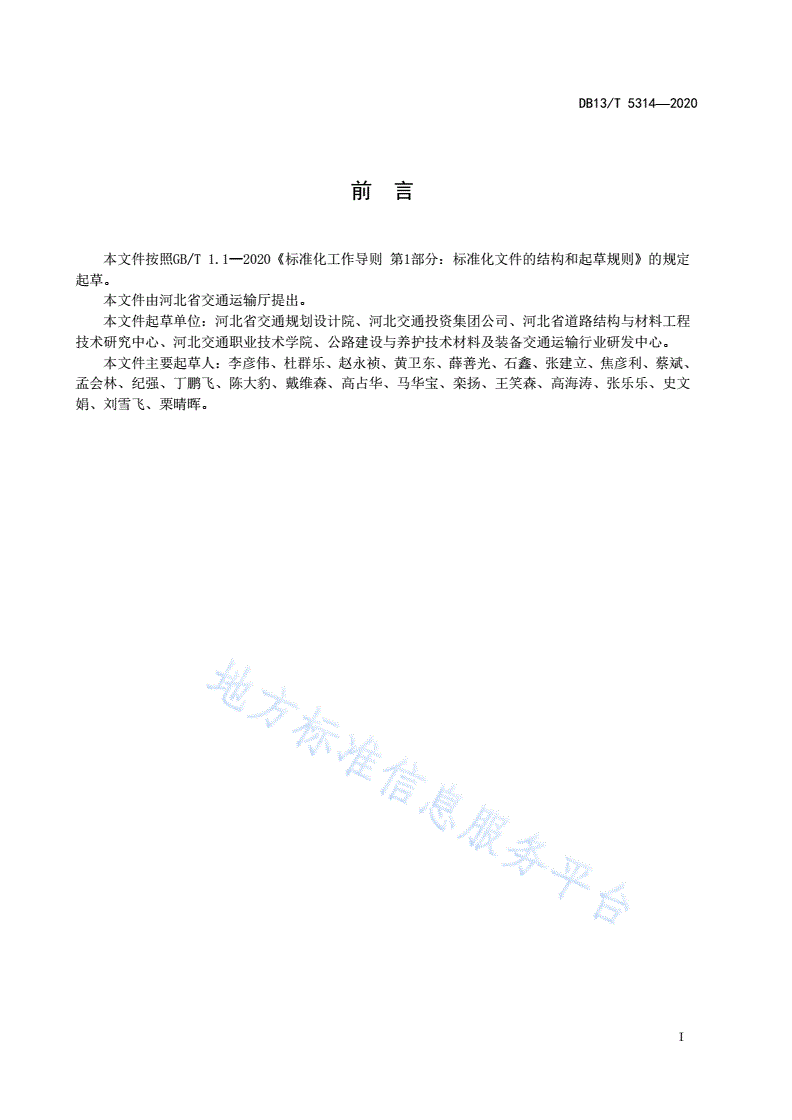

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河北省交通运输厅提出。

本文件起草单位：河北省交通规划设计院、河北交通投资集团公司、河北省道路结构与材料工程

技术研究中心、河北交通职业技术学院、公路建设与养护技术材料及装备交通运输行业研发中心。

本文件主要起草人：李彦伟、杜群乐、赵永祯、黄卫东、薛善光、石鑫、张建立、焦彦利、蔡斌、

孟会林、纪强、丁鹏飞、陈大豹、戴维森、高占华、马华宝、栾扬、王笑森、高海涛、张乐乐、史文

娟、刘雪飞、栗晴晖。

I

DB13/T5314—2020

橡胶沥青类应力吸收层施工技术规范

1范围

本文件规定了橡胶沥青类应力吸收层施工技术的范围、规范性引用文件、术语和定义、材料、施

工、质量检验与验收。

本文件适用于高速公路新建、改建、养护工程沥青路面以及桥面铺装的应力吸收层。其他等级公

路可以参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T18369玻璃纤维无捻粗纱

CJJ139城市桥梁桥面防水工程技术规程

JC/T975道桥用防水涂料

JTGE20公路工程沥青及沥青混合料试验规程

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JT/T797路用废胎硫化橡胶粉

DB13/T1013废轮胎橡胶沥青及混合料技术标准

DB13/T2780稳定型旧轮胎胶粉改性沥青技术要求

3术语和定义

下列术语和定义适用于本文件。

3.1

应力吸收层

设置于水泥基下承层上部或沥青混凝土中上面层之间，具有抗反射裂缝、抗水损坏和粘结作用的

薄层。按照施工工艺分为洒布型应力吸收层和摊铺型应力吸收层。

4材料

4.1胶粉

胶粉技术指标应符合DB13/T1013和JT/T797的规定。

4.2纤维

纤维采用2400Tex无碱玻璃纤维无捻粗纱，应满足GB/T18369的有关要求，应具有良好切割性和抗

静电性。具体技术指标见表1。

1

DB13/T5314—2020

表1纤维技术指标

项目单位技术要求试验方法

线密度（Tex）g/1000m2400±192

可燃物含量%0.85±0.2

GB/T18369

含水量%≤0.15

硬挺度mm80～200，且测定值的极差不大于30

4.3碎石

碎石应满足表2指标要求。

表2碎石技术指标

检测项目技术指标检测方法

集料压碎值%≤26T0316

洛杉矶磨耗损失%≤28T0317

对沥青的粘附性≥4级T0616

坚固性%≤12T0314

细长扁平颗粒含量(混合料)%≤15T0312

水洗法<0.075颗粒含量%≤1T0310

软石含量%≤3T0320

4.4沥青

4.4.1基质沥青

基质沥青应满足JTGF40中有关要求。

4.4.2橡胶沥青

橡胶沥青技术指标要求见表3。

表3橡胶沥青技术指标

项目寒区温区试验方法

基质沥青110号、90号90号、70号

180℃旋转黏度（Pa·s）1.5～3.02.0～4.0T0625

25℃针入度（0.1mm）60～10040～80T0604

软化点（℃）>50>58T0606

弹性恢复（％）>60>60T0662

5℃延度（cm）>10>10T0605

4.4.3橡胶SBS复合改性沥青

橡胶SBS复合改性沥青一般采用70号或者90号基质沥青，胶粉掺量一般采用20%（内掺，胶粉细度

30～40目）作为应力吸收层材料。其中橡胶SBS复合改性沥青中SBS掺加量宜为2%。橡胶SBS复合改性沥

青技术指标要求见表4。

2

DB13/T5314—2020

表4橡胶SBS复合改性沥青技术指标

项目技术指标试验方法

软化点（℃）≥65T0606
