GB 19340-2014 鞋和箱包用胶粘剂

ICS83.180

G39

中华人民共和国国家标准

—

GB193402014

代替—

GB193402003

鞋和箱包用胶粘剂

Adhesivesforfootwearandcaseandbag

2014-07-24发布2015-05-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB193402014

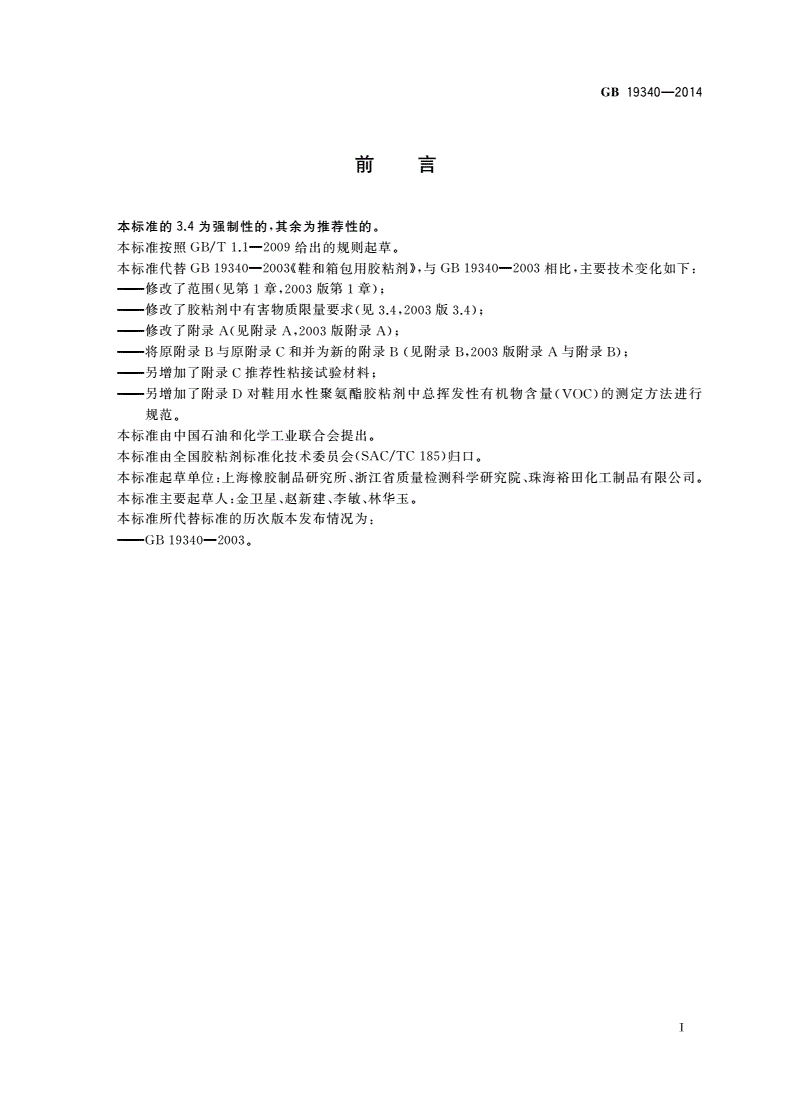

前言

,。

本标准的为强制性的其余为推荐性的

3.4

本标准按照/—给出的规则起草。

GBT1.12009

—《》,—,:

本标准代替GB193402003鞋和箱包用胶粘剂与GB193402003相比主要技术变化如下

———(,);

修改了范围见第章版第章

120031

———(,);

修改了胶粘剂中有害物质限量要求见版

3.420033.4

———(,);

修改了附录见附录版附录

AA2003A

———(,);

将原附录与原附录和并为新的附录见附录版附录与附录

BCBB2003AB

———另增加了附录推荐性粘接试验材料;

C

———另增加了附录对鞋用水性聚氨酯胶粘剂中总挥发性有机物含量()的测定方法进行

DVOC

规范。

本标准由中国石油和化学工业联合会提出。

(/)。

本标准由全国胶粘剂标准化技术委员会SACTC185归口

:、、。

本标准起草单位上海橡胶制品研究所浙江省质量检测科学研究院珠海裕田化工制品有限公司

:、、、。

本标准主要起草人金卫星赵新建李敏林华玉

本标准所代替标准的历次版本发布情况为:

————。

GB193402003

Ⅰ

—

GB193402014

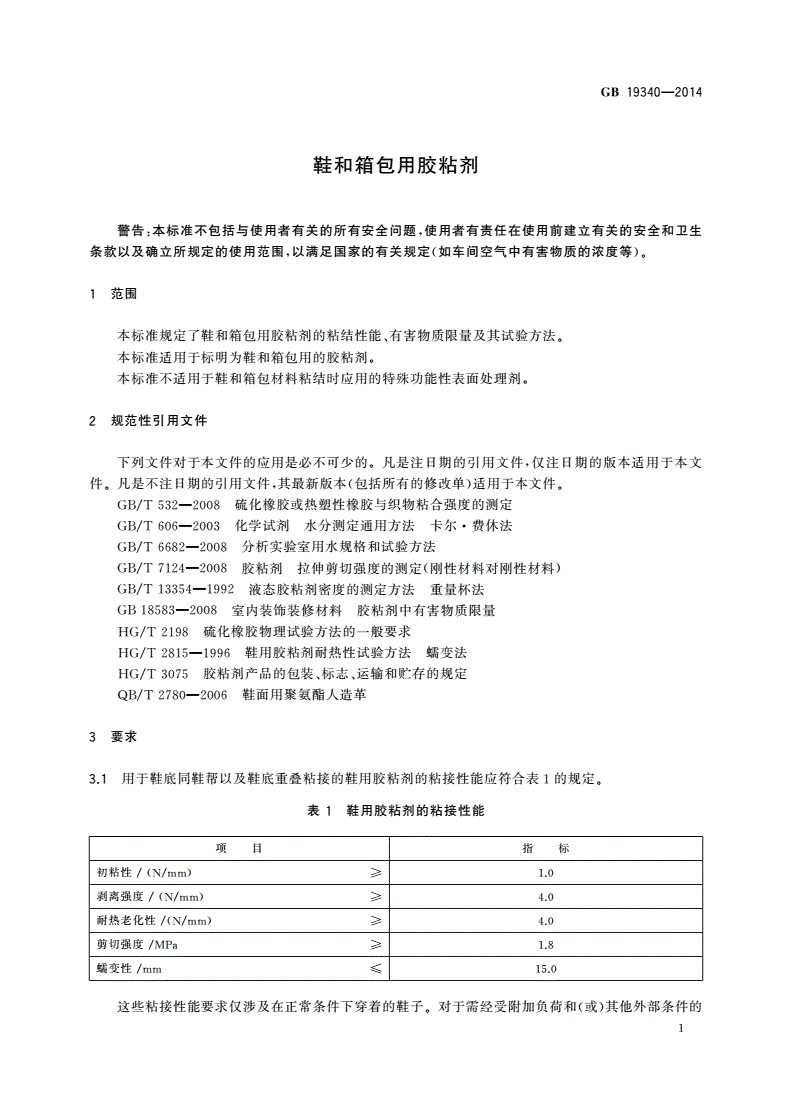

鞋和箱包用胶粘剂

:,

警告本标准不包括与使用者有关的所有安全问题使用者有责任在使用前建立有关的安全和卫生

,()。

条款以及确立所规定的使用范围以满足国家的有关规定如车间空气中有害物质的浓度等

1范围

、。

本标准规定了鞋和箱包用胶粘剂的粘结性能有害物质限量及其试验方法

本标准适用于标明为鞋和箱包用的胶粘剂。

本标准不适用于鞋和箱包材料粘结时应用的特殊功能性表面处理剂。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—硫化橡胶或热塑性橡胶与织物粘合强度的测定

GBT5322008

/—·

化学试剂水分测定通用方法卡尔费休法

GBT6062003

/—分析实验室用水规格和试验方法

GBT66822008

/—()

胶粘剂拉伸剪切强度的测定刚性材料对刚性材料

GBT71242008

/—液态胶粘剂密度的测定方法重量杯法

GBT133541992

—室内装饰装修材料胶粘剂中有害物质限量

GB185832008

/硫化橡胶物理试验方法的一般要求

HGT2198

/—鞋用胶粘剂耐热性试验方法蠕变法

HGT28151996

/、、

HGT3075胶粘剂产品的包装标志运输和贮存的规定

/—鞋面用聚氨酯人造革

QBT27802006

3要求

用于鞋底同鞋帮以及鞋底重叠粘接的鞋用胶粘剂的粘接性能应符合表的规定。

3.11

表1鞋用胶粘剂的粘接性能

项目指标

初粘性/(/)1.0

Nmm≥

剥离强度/(/)

Nmm≥4.0

耐热老化性/(/)

Nmm≥4.0

剪切强度/MPa≥1.8

蠕变性/mm≤15.0

。()

这些粘接性能要求仅涉及在正常条件下穿着的鞋子对于需经受附加负荷和或其他外部条件的

1

—

GB193402014

,、,。

特种鞋类如安全鞋工作鞋或运动鞋需符合其他相应要求和进行针对性附加试验

3.2粘接试验材料的选用

,

粘接试验材料和粘接工艺可以由生产商和用户协同指定但粘接性能不能低于表中对应项目的

1

。。

指标值一种胶粘剂用某一种试验材料得出的试验结果不可无条件地运用到其他的鞋料上去必须用

,。

该种胶粘剂去检验实际使用的鞋料以确保满足上表的规定粘接试验的材料可按附录规定的材料

A

也可参照附录推荐的其他试验材料。

C

,/。

3.3除仅用于工艺定位外箱包用胶粘剂的剥离强度不低于2.0Nmm试验材料和粘接工艺可以由

生产商和用户指定。

3.4胶粘剂中有害物质限量要求

鞋和箱包用胶粘剂有害物质的限量应符合表的规定。

2

表2鞋和箱包用胶粘剂有害物质限量

指标

项目

溶剂型水基型

苯/(/)—

k≤5.0

gg

甲苯二甲苯/(/)—

+k≤200.0

gg

a

游离甲苯二异氰酸酯/(/)10.0—

k≤

gg

正己烷/(/)—

k≤150.0

gg

,二氯乙烷/(/)—

12-k≤5.0

gg

(,、、

总卤代烃含二氯乙烷二氯甲烷

12-

50.0—

,,三氯乙烷、,,三氯乙烷

111-112-≤

总挥发性有机物/(/)

gL≤750100

a

聚氨酯胶粘剂需测试本项目。

4试验方法

4.1被粘材料及其表面处理和试样制备

,

按胶粘剂供应商提供的方法进行被粘材料表面处理和试样制备如无指定方法也可按附录规定

A

进行。

4.2初粘性

,,

试样制备后按胶粘剂供应商提供的凉置时间停放如无指定方法也可在试样制备后停放2min按

/—规定进行剥离试验。

GBT5322008

4.3剥离强度

,、,/—

试样制备后在温度相对湿度停放天按的规定进行

23℃±2℃50%±5%5GBT5322008

剥离试验。

4.4耐热老化性

,、,

试样制备后在温度为相对湿度为停放天再在温度停放

23℃±2℃50%±5%550℃±2℃

2

—

GB193402014

,/—。

5天按GBT5322008的规定进行剥离试验

4.5剪切强度

,/—,/

试样制备后按GBT71242008的规定进行剪切试验试样夹持器分离速度为25mmmin±

/。

2mmmin

4.6蠕变性

/—。,,

按HGT28151996规定进行试验温度为50℃±2℃加载砝码与钩子总质量为1.5kg加载

时间10min。

4.7苯含量

按—中附录规定进行。

GB185832008B

4.8甲苯及二甲苯含量

—

按中附录规定进行。

GB185832008C

4.9游离甲苯二异氰酸酯含量

—

按中附录规定进行。

GB185832008D

4.10正己烷含量

按本标准附录规定进行。

B

4.11二氯甲烷、,二氯乙烷、,,三氯乙烷和,,三氯乙烷

12-111-112-

按本标准附录规定进行。

B

4.12总挥发性有机物含量

—

,

按附录规定进行其中鞋用水性聚氨酯胶粘剂总挥发性有机物含量的测定按

GB185832008F

照本标准附录规定
