GB/T 5363-2008 摩托车和轻便摩托车发动机台架试验方法
GB/T 5363-2008 Method of bench test of engine for motorcycles and mopeds
基本信息
本标准适用于摩托车和轻便摩托车用火花点火式发动机(以下简称发动机)。
发布历史
-
1995年11月
-
2008年10月
-
2025年06月
研制信息
- 起草单位:
- 天津摩托车技术中心、浙江钱江摩托股份有限公司、济南轻骑摩托车股份有限公司
- 起草人:
- 朱棣、王青、郭东劭、孙为民、周大权、曹心诚
- 出版信息:
- 页数:15页 | 字数:27 千字 | 开本: 大16开
内容描述

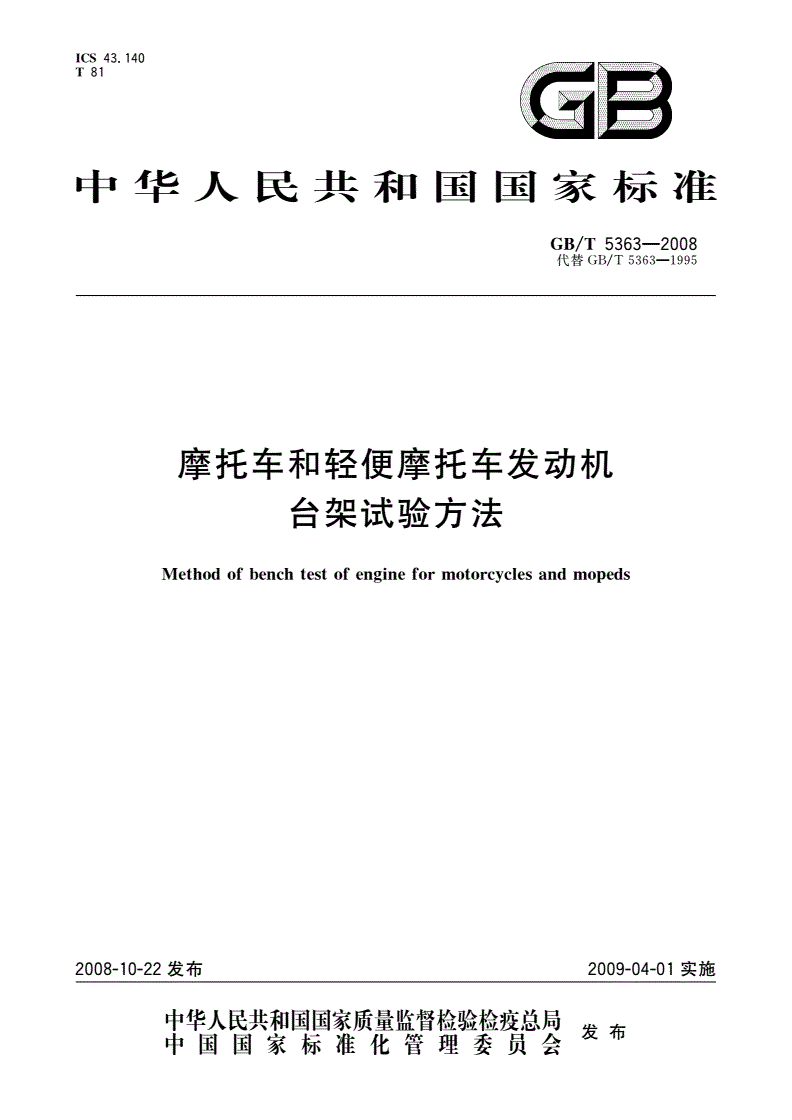

ICS43.140
中华人民共和国国家标准
GB/T5363—2008
代替GB/T5363—1995
摩托车和轻便摩托车发动机
台架试验方法
Methodofbenchtestofengineformotorcyclesandmopeds
2008-10-22发布2009-04-01实施
发布
GB/T5363—2008
-1.Z-—1—

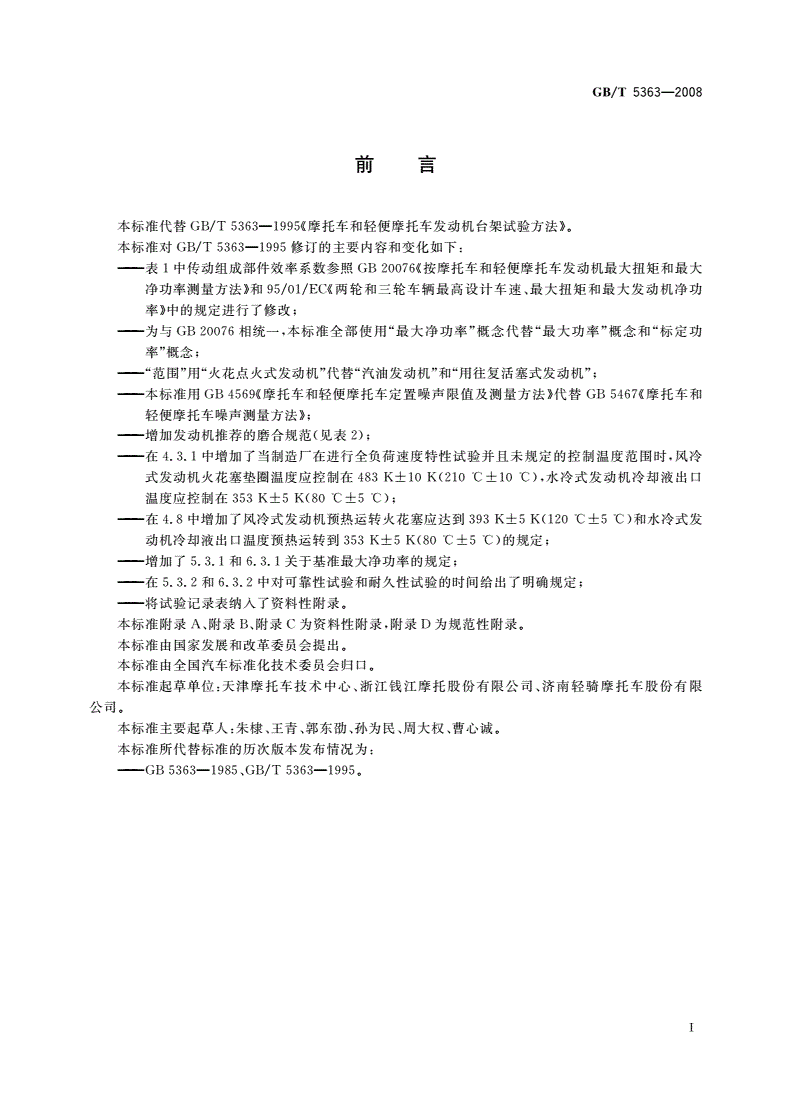

刖
本标准代替GB/T5363—1995《摩托车和轻便摩托车发动机台架试验方法》。
本标准对GB/T5363—1995修订的主要内容和变化如下:
—表1中传动组成部件效率系数参照GB20076《按摩托车和轻便摩托车发动机最大扭矩和最大
净功率测量方法》和95/01/EC《两轮和三轮车辆最高设计车速、最大扭矩和最大发动机净功
率》中的规定进行了修改;
-为与GB20076相统一,本标准全部使用“最大净功率”概念代替“最大功率”概念和“标定功
率”概念;
——“范围”用“火花点火式发动机”代替“汽油发动机”和“用往复活塞式发动机”;
—本标准用GB4569((摩托车和轻便摩托车定置噪声限值及测量方法》代替GB5467《摩托车和
轻便摩托车噪声测量方法》;
——增加发动机推荐的磨合规范(见表2);
-在4.3.1中增加了当制造厂在进行全负荷速度特性试验并且未规定的控制温度范围时,风冷
式发动机火花塞垫圈温度应控制在483K±10KC210€+10C),水冷式发动机冷却液出口
温度应控制在353K±5K(80°C±5C);
—在4.8中增加了风冷式发动机预热运转火花塞应达到393K+5K(120C±5C)和水冷式发
动机冷却液出口温度预热运转到353K±5K(80°C±5°C)的规定;
——增加了5.3.1和6.3.1关于基准最大净功率的规定;
——在5.3.2和6.3.2中对可靠性试验和耐久性试验的吋间给出了明确规定;
——将试验记录表纳入了资料性附录。
本标准附录A、附录B、附录C为资料性附录,附录D为规范性附录。
本标准由国家发展和改革委员会提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位:天津摩托车技术中心、浙江钱江摩托股份有限公司、济南轻骑摩托车股份有限
公司。
本标准主要起草人:朱棣、王青、郭东劭、孙为民、周大权、曹心诚。
本标准所代替标准的历次版本发布情况为:
——GB5363—1985.GB/T5363—1995。
T
GB/T5363—2008

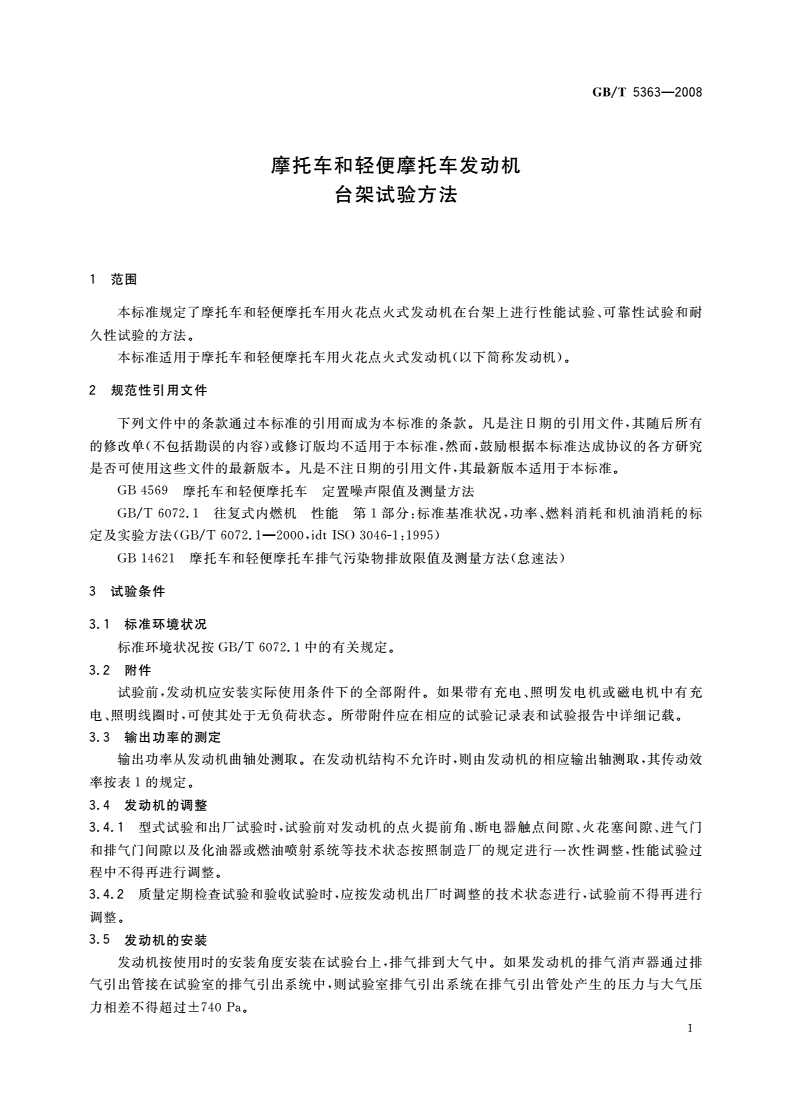

摩托车和轻便摩托车发动机
台架试验方法
1范围
本标准规定了摩托车和轻便摩托车用火花点火式发动机在台架上进行性能试验、可靠性试验和耐
久性试验的方法。
本标准适用于摩托车和轻便摩托车用火花点火式发动机(以下简称发动机)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有
的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB4569摩托车和轻便摩托车定置噪声限值及测量方法
GB/T6072.1往复式内燃机性能第1部分:标准基准状况,功率、燃料消耗和机油消耗的标
定及实验方法(GB/T6072.1—2000,idtISO3046-1:1995)
GB14621摩托车和轻便摩托车排气污染物排放限值及测量方法(怠速法)
3试验条件
3.1标准环境状况
标准环境状况按GB/T6072.1中的有关规定。
3.2附件
试验前,发动机应安装实际使用条件下的全部附件。如果带有充电、照明发电机或磁电机中有充
电、照明线圈时,可使其处于无负荷状态。所带附件应在相应的试验记录表和试验报告中详细记载。
3.3输出功率的测定
输出功率从发动机曲轴处测取。在发动机结构不允许时,则由发动机的相应输出轴测取,其传动效
率按表1的规定。
3.4发动机的调整
3.4.1型式试验和出厂试验吋,试验前对发动机的点火提前角、断电器触点间隙、火花塞间隙、进气门
和排气门间隙以及化油器或燃油喷射系统等技术状态按照制造厂的规定进行一次性调整,性能试验过
程中不得再进行调整。
3.4.2质量定期检查试验和验收试验吋,应按发动机出厂吋调整的技术状态进行,试验前不得再进行
调整。
3.5发动机的安装
发动机按使用时的安装角度安装在试验台上,排气排到大气中。如果发动机的排气消声器通过排
气引出管接在试验室的排气引出系统中,则试验室排气引出系统在排气引出管处产生的压力与大气压
力相差不得超过±740Pa。
1
GB/T5363—2008
表1传动组成部件效率系数
部件类型效率系数
直齿轮C.98
齿轮斜齿轮C.97
锥齿轮C.96
滚子链C.95
链条
无声链C.98
同步皮带C.95
皮带
V型皮带C.94
液力耦合器C.92
液力耦合器或液力变矩器
液力变矩器C.92
3.6磨合
试验前,发动机按制造厂规定的磨合规范进行磨合。如制造厂无规定时,按表2的规定根据实际情
况制定磨合规范,进行磨合。
表2磨合规范
序号转速功率时间
140%最大净功率对应转速20%最大净功率1h
260%最大净功率对应转速40%最大净功率4h
370%最大净功率对应转速60%最大净功率4h
490%最大净功率对应转速80%最大净功率1h
每循环10h共两个循环。
3.7发动机的冷却
3.7.1自然风冷式发动机试验时使用外部风源冷却。冷却风的方向一般情况应与车辆行驶吋发动机
承受的迎面风方向一致,冷却风机的出口面积应不小于发动机迎风面正投影的面积。
强制风冷式发动机试验时原则上使用自身的冷却系统,对排气管、消声器等附件允许使用外部风源
进行冷却。
3.7.2水冷式发动机试验时应使用自身的冷却循环系统进行冷却。当散热器不能满足散热需要时,允
许增加外部风源吹拂散热器或采用外部循环进行冷却,但冷却液的循环应只靠发动机自身水泵进行。
带冷却风扇的发动机其风扇如果不能安装在被试发动机上,应以测定发动机功率的同样转速测定
风扇吸收的功率,并从测量的发动机功率值中减去该功率。
3.8发动机的预热、参数稳定性及测量要求
3.8.1试验前发动机应进行预热运转。风冷式发动机预热运转到火花塞垫圈温度在制造厂规定的范
围内,若无规定则应预热运转到373K(1OOC)以上。水冷式发动机应预热运转到冷却液出口温度在
制造厂规定的范围内,若无规定应预热运转到353K+5K(8OC±5C)。
3.8.2性能参数应在发动机稳定运转30s后测量。
3.8.3测量性能参数时,发动机转速的波动不能大于该转速的±1%。
3.8.4每一工况点测量两次,其两次测量的值相差应小于2%,取两次测量的平均值为测量值。
3.8.5燃油消耗量的测量,人工测量时每次测量吋间应大于20s自动测量时每次应大于10s0
3.9温度控制
试验时,火花塞垫圈温度、冷却液出口温度应控制在制造厂规定的范围内。
2
GB/T5363—2008
3.10燃油和润滑油
试验用燃油和润滑油应采用制造厂规定的牌号,必要吋应按有关标准进行化验。
3.11试验仪器、设备
试验前应对测试仪器、设备进行必要的检查校正,并具有检定证书。
3.12主要参数的测量位置及仪器、设备精度
3.12.1主要参数的测量位置按表3。
表3测量位置
序号测量项目测量位置
1大气压力(绝对)和相对湿度在试验室内、不受阳光直射和热辐射处测量
2压缩压力在火花塞孔处
在沿空气滤清器进口轴线、离进气口0.15m以内测量,
3进气温度
传感器应逆气流安装,端头位于气流中心并进行屏蔽
4外部冷却风速在发动机迎风而距发动机0.2m处
在离排气消声器尾管出口0.05m处测量,连接压力计
5排气引出管压力
的导管的端而与排气引出管内壁齐平
6火花塞垫圈温度火花塞垫圈处
7冷却液温度冷却液出口处
8润滑油温度在曲轴箱中润滑油深度的中部位置
9润滑油压力在制造厂规定的部位
3.12.2仪器、设备精度按表4。
表4仪器、设备精度
序号仪器、设备单位精度序号仪器、设备单位精度
1测功机N•m士1%9垫圈式热电偶温度计K±10
2转速表r/min±0.5%10湿度计%±0.5
3计时器s0.0111微压计Pa±25
4容积式油耗仪mL士1%10~6HC满刻度值5%
12废气分析仪
5密度计g/cm30.001%CO±0.5%
6大气压力计Pa±7013声级计dB(A)I级
7气缸压力表MPa1.5级14压力表Pa1.5级
8温度计K±1
4性能试验方法
4.1起动性能试验
4.1.1试验时不连接测功机,按产品使用说明书规定的起动方式起动,对兼备电动起动和脚踏起动两
种方式的发动机,二者均应试验。
脚踏起动时,从开始起动操作时计吋,至发动机开始自行运转吋止,测量起动吋间(不包括开始起动
前的辅助操作吋间,但包括起动失败吋间和每次起动之间的辅助操作时间)和起动次数(踏杆每踏下一
次或起动踏杆顺起动方向转过的角度大于90°即为一次起动)。
电动机起动吋,从开始接通起动电机吋计吋,至发动机开始自行运转吋止,测量起动吋间和起动次
3
GB/T5363—2008
数。起动试验如果受发动机结构和起动方式限制而不能在台架上进行
