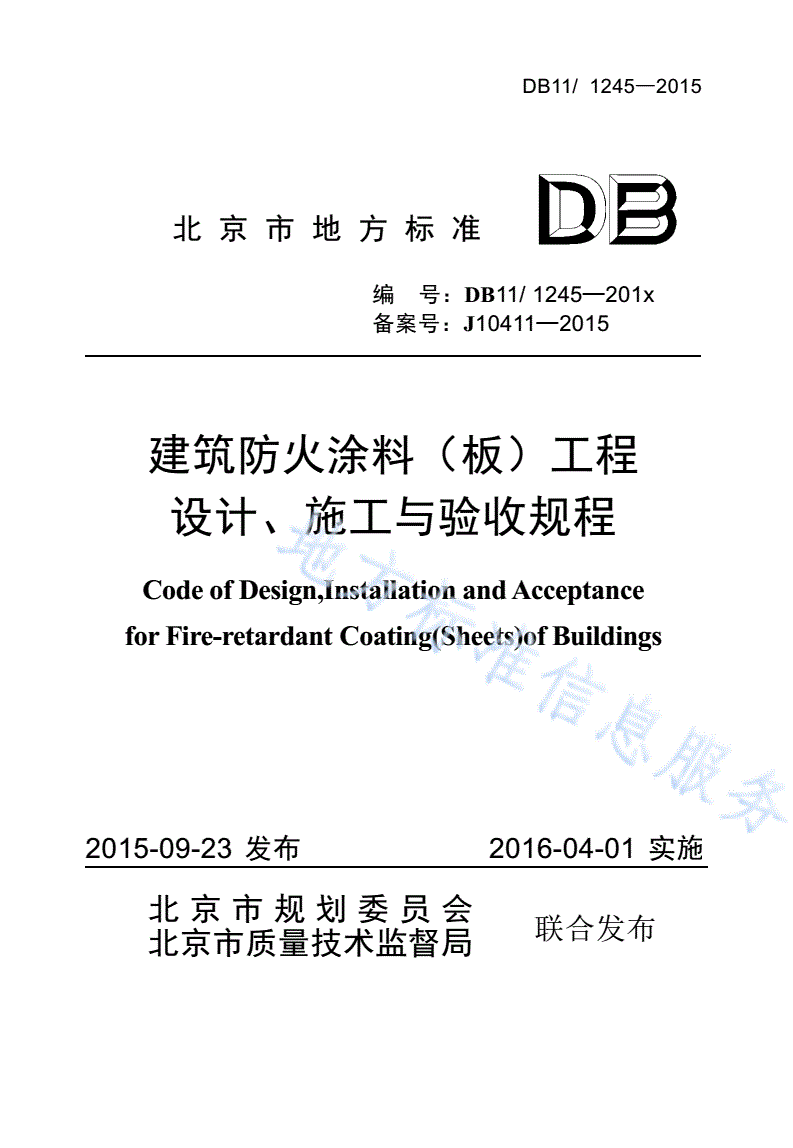

DB11/ 1245-2015 建筑防火涂料（板）工程设计、施工与验收规程

DB11/1245—2015

北京市地方标准

编号：DB11/1245—201x

备案号：J10411—2015

建筑防火涂料（板）工程

设计、施工与验收规程

CodeofDesign,InstallationandAcceptance

forFire-retardantCoating(Sheets)ofBuildings

2015-09-23发布2016-04-01实施

北京市规划委员会

联合发布

北京市质量技术监督局

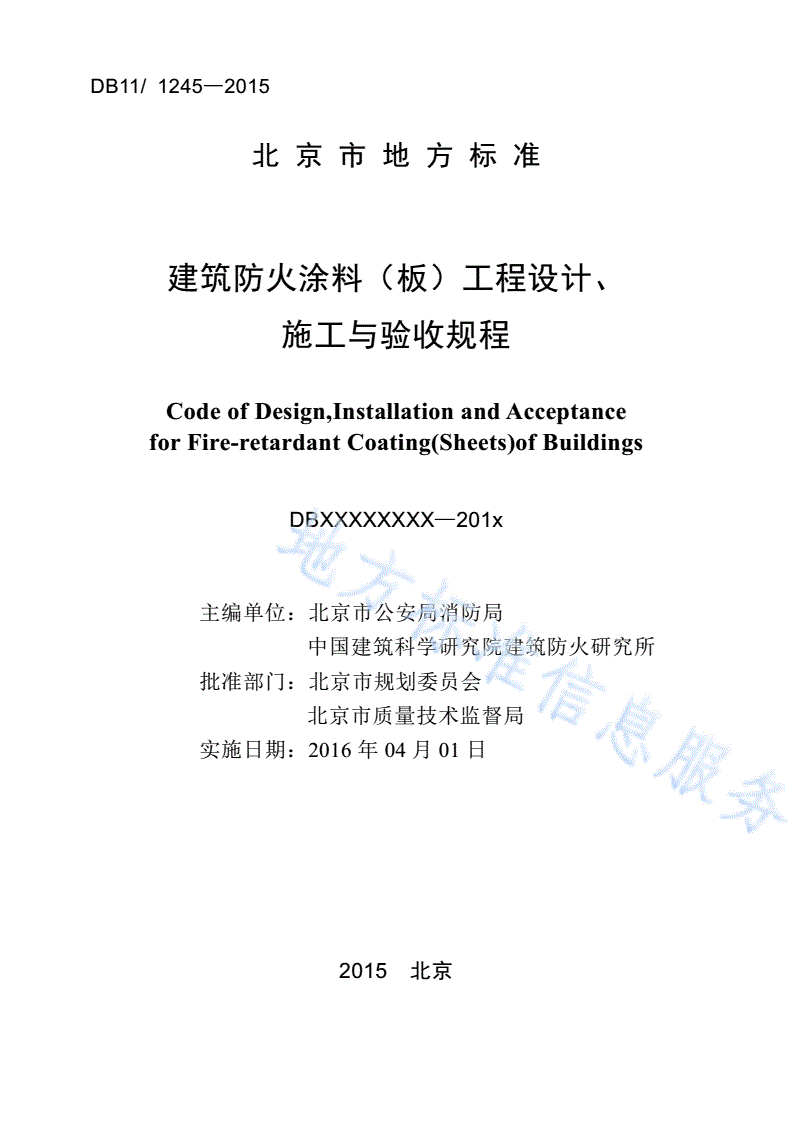

DB11/1245—2015

北京市地方标准

建筑防火涂料（板）工程设计、

施工与验收规程

CodeofDesign,InstallationandAcceptance

forFire-retardantCoating(Sheets)ofBuildings

DBXXXXXXXX—201x

主编单位：北京市公安局消防局

中国建筑科学研究院建筑防火研究所

批准部门：北京市规划委员会

北京市质量技术监督局

实施日期：2016年04月01日

2015北京

DB11/1245—2015

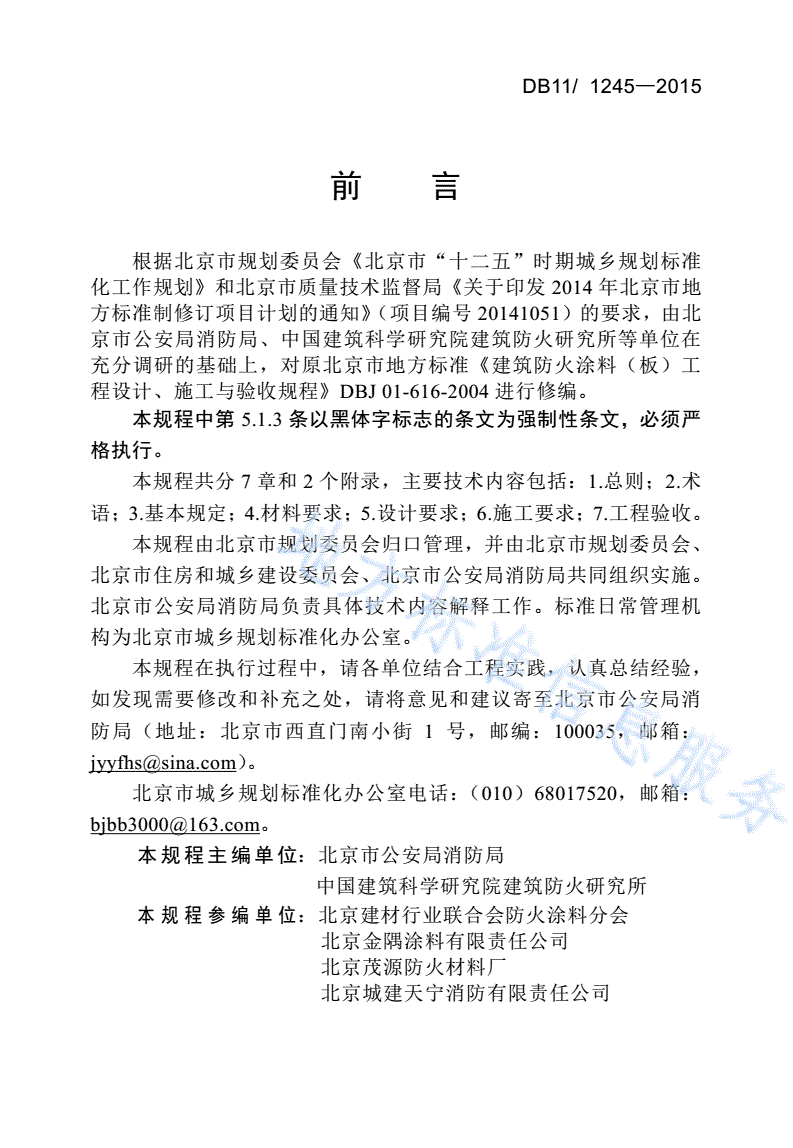

前言

根据北京市规划委员会《北京市“十二五”时期城乡规划标准

化工作规划》和北京市质量技术监督局《关于印发2014年北京市地

方标准制修订项目计划的通知》（项目编号20141051）的要求，由北

京市公安局消防局、中国建筑科学研究院建筑防火研究所等单位在

充分调研的基础上，对原北京市地方标准《建筑防火涂料（板）工

程设计、施工与验收规程》DBJ01-616-2004进行修编。

本规程中第5.1.3条以黑体字标志的条文为强制性条文，必须严

格执行。

本规程共分7章和2个附录，主要技术内容包括：1.总则；2.术

语；3.基本规定；4.材料要求；5.设计要求；6.施工要求；7.工程验收。

本规程由北京市规划委员会归口管理，并由北京市规划委员会、

北京市住房和城乡建设委员会、北京市公安局消防局共同组织实施。

北京市公安局消防局负责具体技术内容解释工作。标准日常管理机

构为北京市城乡规划标准化办公室。

本规程在执行过程中，请各单位结合工程实践，认真总结经验，

如发现需要修改和补充之处，请将意见和建议寄至北京市公安局消

防局（地址：北京市西直门南小街1号，邮编：100035，邮箱：

jyyfhs@）。

北京市城乡规划标准化办公室电话：（010）68017520，邮箱：

bjbb3000@163.com。

本规程主编单位：北京市公安局消防局

中国建筑科学研究院建筑防火研究所

本规程参编单位：北京建材行业联合会防火涂料分会

北京金隅涂料有限责任公司

北京茂源防火材料厂

北京城建天宁消防有限责任公司

DB11/1245—2015

北京鑫龙海消防科技有限公司

本规程主要起草人：臧桂丛李国华陈景辉朱春玲

刘洋李钰刘福广王卫东

孙佳福粟付芃杨永明方宇

唐建新李严

本规程主要审查人：金鸿祥赵克伟李引擎毕晓红

尹杰寇九贵刘春义

DB11/1245—2015

目次

1总则.............................................................................................1

2术语.............................................................................................2

3基本规定......................................................................................4

4材料要求......................................................................................6

5设计要求....................................................................................13

5.1钢结构防火设计..................................................................13

5.2混凝土结构防火设计..........................................................15

5.3可燃性基材防火设计..........................................................15

6施工要求....................................................................................17

6.1一般规定.............................................................................17

6.2钢结构防火涂料施工要求...................................................17

6.3混凝土结构防火涂料施工要求...........................................20

6.4可燃性基材防火施工要求...................................................21

6.5钢结构防火保护板施工要求...............................................22

7工程验收....................................................................................23

7.1一般规定.............................................................................23

7.2主控项目.............................................................................24

7.3一般项目.............................................................................25

附录A材料进场验收表...............................................................27

附录B建筑防火涂料施工质量检验方法.....................................29

本规程用词说明..............................................................................33

引用标准名录..................................................................................34

条文说明..........................................................................................35

DB11/1245—2015

CONTENTS

1Generalprovisions........................................................................1

2Terms...........................................................................................2

3Basicrequirement.........................................................................4

4Materialrequirement.....................................................................6

5Designrequirement.....................................................................13

5.1FiresafetydesignofSteelstructure......................................13

5.2FiresafetydesignofConcertstructure..................................15

5.3FiresafetydesignofCombustiblebase.................................15

6Constructionrequirement............................................................17

6.1Generalrequirement.............................................................17

6.2ConstructionrequirementofFireresistivecoatingforSteel

structure....................................................................................17

6.3ConstructionrequirementofFireproofcoatingsforConcrete

structure....................................................................................20

6.4FirepreventionconstructionrequirementofCombustiblebase..

.................................................................................................21

6.5ConstructionrequirementofFire-resistingprotectiveplatefor

Steelstructure...........................................................................22

7Constructionacceptance..............................................................23

7.1GeneralRequirement............................................................23

7.2PrimaryItems.......................................................................24

7.3GeneralItems.......................................................................25

AppendixAAcceptancerecordofMaterialapproach.........................27

AppendixBTestmethodsofConstructionqualityforFire-retardant

DB11/1245—2015

coatingofBuilding.......................................................................29

ExplanationofWordinginthiscode..................................................33

ListsofQuotedStandards.................................................................34

Attachement：ExplanationofProvisions..........................................35

DB11/1245—2015

1总则

1.0.1为了合理地进行建筑防火涂料（板）工程的设计、施工与验

收，确保建筑防火涂料（板）工程质量，减小建筑火灾的危险与危

害，有效保障人民的生命财产安全，制定本规程。

1.0.2本规程适用于本市行政区域内新建、改建和扩建的工业与民

用建筑工程中钢结构构件、混凝土结构构件以及可燃性基材的防火

涂装及防火保护的设计、施工与验收。

本规程不适用于木结构建筑中建筑防火涂料（板）的设计、施

工与验收。

1.0.3建筑防火涂料（板）工程的设计、施工与验收，除执行本规

程的规定外，尚应符合国家、行业及本市现行相关标准的规定。

1

DB11/1245—2015

2术语

2.0.1建筑防火涂料fire-retardantcoatingofbuilding

施涂于建（构）筑物中的结构构件或可燃性基材表面以提高结

构构件的耐火极限或提高可燃性基材燃烧性能等级的材料。

建筑防火涂料包括钢结构防火涂料、混凝土结构防火涂料、饰

面型防火涂料、阻燃处理剂。

2.0.2钢结构防火涂料fireresistivecoatingforsteelstructure

施涂于建（构）筑物中的钢构件表面，能形成耐火隔热保护层

以提高钢结构耐火极限的涂料。

2.0.3膨胀型钢结构防火涂料intumescentfireresistivecoatingfor

steelstructure

施涂于建（构）筑物中的钢构件表面，涂层在高温时能够膨胀

发泡形成耐火隔热保护层的防火涂料。

2.0.4非膨胀型钢结构防火涂料non-intumescentfireresistive

coatingforsteelstructure

施涂于建（构）筑物中的钢构件表面，涂层在高温时不发生膨

胀发泡，其自身成为耐火隔热层的防火涂料。

2.0.5混凝土结构防火涂料fireproofcoatingsforconcretestructure

涂覆在石油化工储罐区防火堤等建（构）筑物和公路、铁路、

城市交通隧道混凝土表面，能形成耐火隔热保护层以提高其结构耐

火极限的涂料。

2.0.6钢结构防火保护板fire-resistingprotectiveplateforsteel

structure

包覆于建筑物及构筑物内的钢构件表面，能提高钢结构耐火极

限的防火保护板。

2.0.7饰面型防火涂料finishingfire-retardantpaint

涂刷于可燃性基材表面，能形成具有防火阻燃保护和装饰作用

2

DB11/1245—2015

涂膜的涂料。

2.0.8阻燃处理剂fireretardantforcombustiblebase

涂刷于可燃性基材上以提高其燃烧性能等级的一种溶液或乳

液。

2.0.9可燃性基材combustiblebase

用于建筑室内装修的可燃性基材包括纺织织物、木质材料、高

分子合成材料、复合材料及其他材料。

3

DB11/1245—2015

3基本规定

3.0.1建筑物及构筑物内的钢结构构件、混凝土结构构件及可燃性

基材，应按照现行有关国家标准、规范的要求确定结构构件的耐火

极限和可燃性基材所需达到的燃烧性能等级。

3.0.2进入施工现场的各种建筑防火涂料产品，必须具有强制性产

品认证证书，同时应提供型式检验报告、产品合格证、产品说明书、

施工工艺等技术文件。有关各方应按本规程附录A做好《工程物资

进场报验表》和《材料、构配件进场检验记录》等进场验收记录。

3.0.3各种建筑防火涂料（板）产品进入施工现场后，应在监理单

位或建设单位监督下，由施工单位现场取样，送至具备相应资质的

检验机构进行见证取样复验。各类产品的见证取样项目宜按下列要

求进行：

1每使用100t或不足100t膨胀型钢结构防火涂料检验一次涂

料的粘结强度和膨胀倍率；

2每使用500t或不足500t非膨胀型钢结构防火涂料检验一次

涂料的粘结强度和抗压强度；

3每使用500t或不足500t混凝土结构防火涂料检验一次涂料

的粘结强度（冻融前、后）和耐水性；

4每使用100t或不足100t饰面型防火涂料检验一次涂料的防

火性能；

5每使用100t或不足100t阻燃处理剂检验一次经处理剂处理

后基材的燃烧性能；

6每使用1000张或不足1000张钢结构防火保护板检验一次板

材的燃烧性能和吸湿变形率。

3.0.4各种建筑防火涂料（板）的施工人员在施工前应进行相应的

施工培训和技术交底，并应严格按照涂料（板）的施工方案进行施

工。在施工中必须对全部过程，包括隐蔽部位施工过程作出详细记

4

DB11/1245—2015

录，并由监理单位或建设单位确认。

3.0.5建筑防火涂料（板）施工过程中，应分检验批对施工质量进

行验收。对隐蔽工程及特殊部位的施工，应在施工过程中或完工后

及时进行质量验收。

5

DB11/1245—2015

4材料要求

4.0.1普通建筑用钢结构防火涂料和特殊建筑用钢结构防火涂料的

理化性能指标应分别满足表4.0.1-1和4.0.1-2的要求。膨胀型钢结

构防火涂料的膨胀倍率还应符合表4.0.1-3的规定。

表4.0.1-1普通建筑用钢结构防火涂料的理化性能

技术指标

序号检验项目试验方法

膨胀型非膨胀型

经搅拌后呈均匀细经搅拌后呈均匀稠

1在容器中的状态腻状态或稠厚流体厚流体状态，无结GB14907

状态，无结块块

GB/T1728-1989

2干燥时间(表干)，h≤12≤24

（乙法）

允许出现1～3条裂

3初期干燥抗裂性不应出现裂纹纹，其宽度应≤0.5GB/T9979-2005

mm

4粘结强度，MPa≥0.15≥0.04GB14907

5抗压强度，MPa——≥0.3GB14907

6干密度，kg/m3——≤500GB14907

7隔热效率偏差，%±15±15GB14907

8pH值≥7≥7GB14907

24h试验后，涂层应24h试验后，涂层应

无起层、发泡、脱无起层、发泡、脱

9耐水性，hGB14907

落现象，且隔热效落现象，且隔热效

率衰减量应≤35%率衰减量应≤35%

15次试验后，涂层15次试验后，涂层

应无开裂、剥落、应无开裂、剥落、

10耐冷热循环性，次GB14907

起泡现象，且隔热起泡现象，且隔热

效率衰减量应≤35%效率衰减量应≤35%

注：隔热效率偏差只作为出厂检验项目；PH值只适用于水基性且涂覆基材不作防锈处理的钢结

构防火涂料。

6

DB11/1245—2015

表4.0.1-2特殊建筑用钢结构防火涂料的理化性能

技术指标

序号检验项目试验方法

膨胀型非膨胀型

经搅拌后呈均匀细经搅拌后呈均匀稠

1在容器中的状态腻状态或稠厚流体厚流体状态，无结GB14907

状态，无结块块

GB/T1728-1989

2干燥时间(表干)，h≤12≤24

（乙法）

允许出现1～3条裂

3初期干燥抗裂性不应出现裂纹纹，其宽度应≤0.5GB/T9979-2005

mm

4粘结强度，MPa≥0.15≥0.04GB14907

5抗压强度，MPa——≥0.5GB14907

6干密度，kg/m3——≤650GB14907

7隔热效率偏差，%±15±15GB14907

8PH值≥7≥7GB14907

720h试验后，涂层720h试验后，涂层

应无起层、脱落、应无起层、脱落、

9耐曝热性，h空鼓、开裂现象，空鼓、开裂现象，GB14907

且隔热效率衰减量且隔热效率衰减量

应≤35%应≤35%

504h试验后，涂层504h试验后，涂层

应无起层、脱落现应无起层、脱落现

10耐湿热性，hGB14907

象，且隔热效率衰象，且隔热效率衰

减量应≤35%减量应≤35%

15次试验后，涂层

15次试验后，涂层

应无开裂、脱落、

应无开裂、脱落、

11耐冻融循环性，次起泡现象，且隔热GB14907

起泡现象，且隔热

效率衰减量应

效率衰减量应≤35%

≤35%

360h试验后，涂层360h试验后，涂层

应无起层、脱落、应无起层、脱落、

12耐酸性，hGB14907

开裂现象，且隔热开裂现象，且隔热

效率衰减量应≤35%效率衰减量应≤35%

7

DB11/1245—2015

续表4.0.1-2

技术指标

序号检验项目试验方法

膨胀型非膨胀型

360h试验后，涂层360h试验后，涂层

应无起层、脱落、应无起层、脱落、

13耐碱性，hGB14907

开裂现象，且隔热开裂现象，且隔热

效率衰减量应≤35%效率衰减量应≤35%

30次试验后，涂层30次试验后，涂层

应无起泡，明显的应无起泡，明显的

14耐盐雾腐蚀性，次变质、软化现象，变质、软化现象，GB14907

且隔热效率衰减量且隔热效率衰减量

应≤35%应≤35%

60次试验后，涂层60次试验后，涂层

应无起层，开裂、应无起层，开裂、

15耐紫外线辐照性，次GB14907

粉化现象，且隔热粉化现象，且隔热

效率衰减量应≤35%效率衰减量应≤35%

注：隔热效率偏差只作为出厂检验项目；PH值只适用于水基性且涂覆基材不作防锈处理的钢

结构防火涂料。

表4.0.1-3膨胀型钢结构防火涂料的膨胀倍率要求

产品类型技术指标试验方法

膨胀型钢结构防火涂料≥8倍附录B.0.5

4.0.2混凝土结构防火涂料按使用场所分为防火堤防火涂料和隧道

防火涂料两类。其性能应分别符合表4.0.2-1和表4.0.2-2的规定。

表4.0.2-1防火堤防火涂料的技术要求

序号检验项目技术指标试验方法

1在容器中的状态经搅拌后呈均匀稠厚流体，无结块GB14907

GB/T1728-1989（乙

2干燥时间(表干)，h≤24

法）

≥0.15（冻融前）

3粘结强度，MPaJG/T24-2000

≥0.15（冻融后）

≥1.50（冻融前）

4抗压强度，MPaGB14907

≥1.50（冻融后）

8

DB11/1245—2015

续表4.0.2-1

序号检验项目技术指标试验方法

5干密度，kg/m3≤700GB14907

≥720，试验后，涂层不
