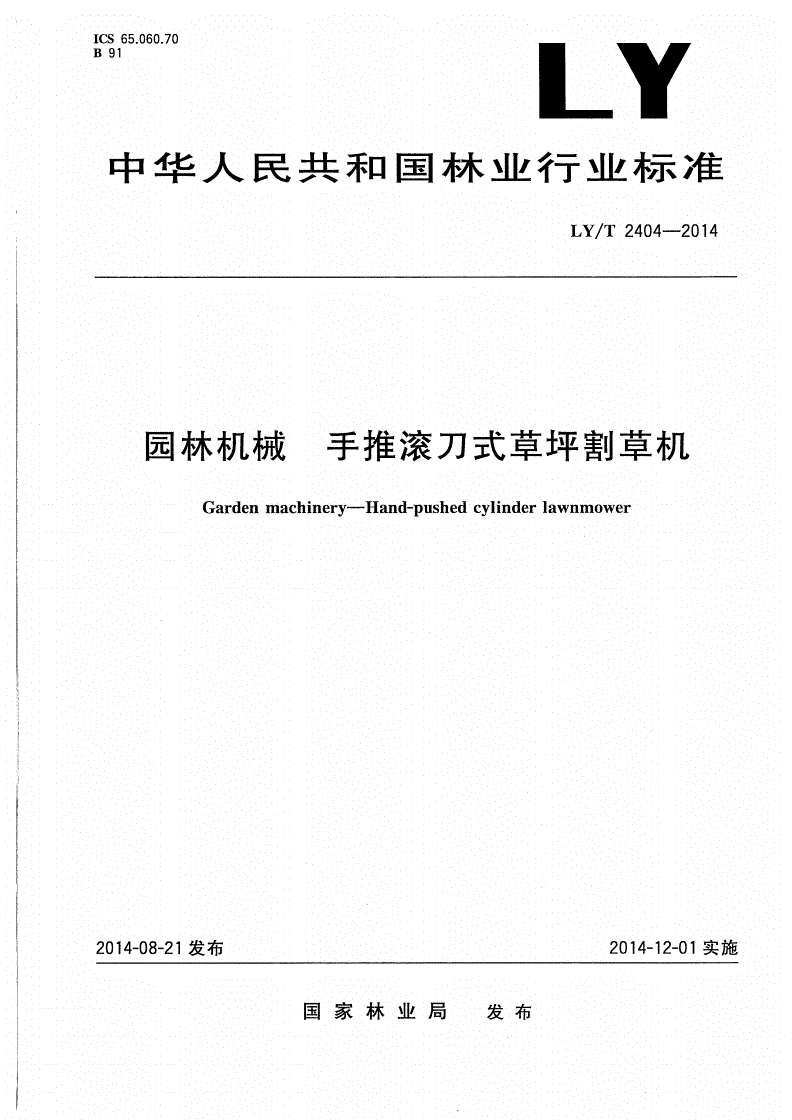

LY/T 2404-2014 园林机械 手推滚刀式草坪割草机

ICS65.060.70

B91

中华人民共和国林业行业标准

/—

LYT24042014

园林机械手推滚刀式草坪割草机

—

GardenmachinerHand-ushedclinderlawnmower

ypy

ㅤㅤㅤㅤ

2014-08-21发布2014-12-01实施

国家林业局发布

/—

LYT24042014

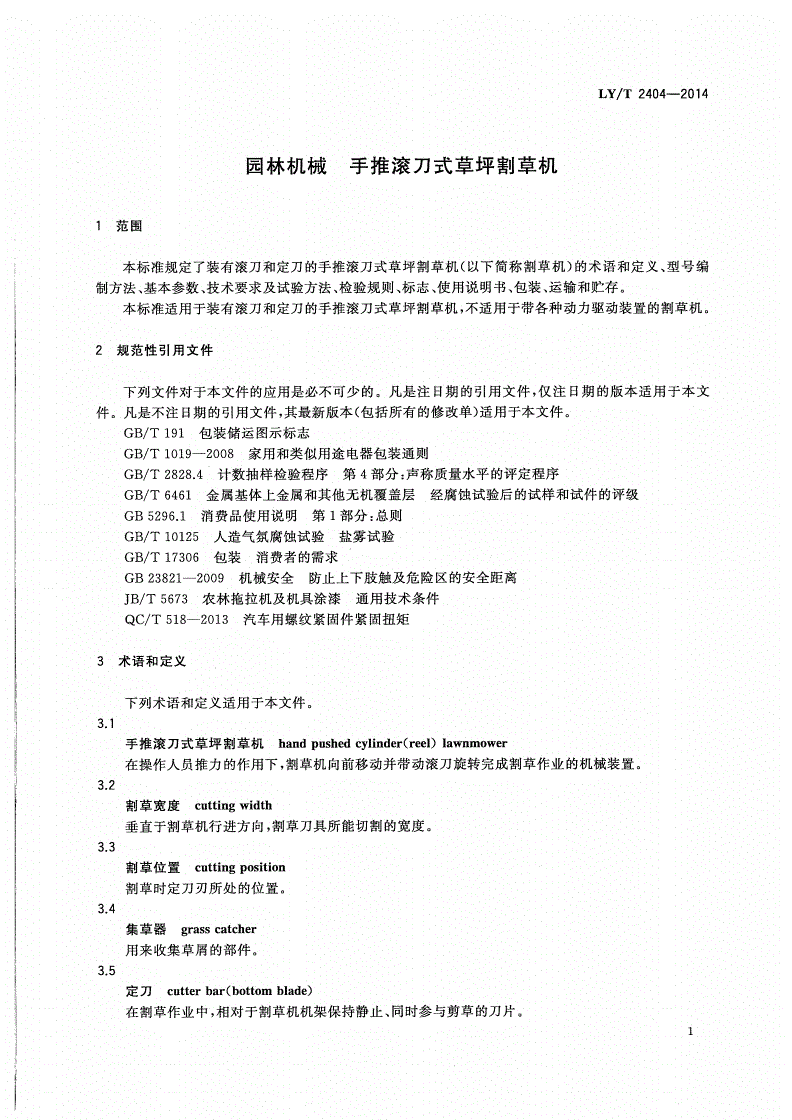

园林机械手推滚刀式草坪割草机

1范围

()、

本标准规定了装有滚刀和定刀的手推滚刀式草坪割草机以下简称割草机的术语和定义型号编

、、、、、、、。

制方法基本参数技术要求及试验方法检验规则标志使用说明书包装运输和贮存

,。

本标准适用于装有滚刀和定刀的手推滚刀式草坪割草机不适用于带各种动力驱动装置的割草机

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/—家用和类似用途电器包装通则

GBT10192008

/:

计数抽样检验程序第部分声称质量水平的评定程序

GBT2828.44

/金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级

GBT6461

:

消费品使用说明第部分总则

GB5296.11

/人造气氛腐蚀试验盐雾试验

GBT10125

/包装消费者的需求

GBT17306

ㅤㅤㅤㅤ

—机械安全防止上下肢触及危险区的安全距离

GB238212009

/农林拖拉机及机具涂漆通用技术条件

JBT5673

/—汽车用螺纹紧固件紧固扭矩

QCT5182013

3术语和定义

下列术语和定义适用于本文件。

3.1

手推滚刀式草坪割草机()

handushedclinderreellawnmower

py

,。

在操作人员推力的作用下割草机向前移动并带动滚刀旋转完成割草作业的机械装置

3.2

割草宽度cuttinwidth

g

,。

垂直于割草机行进方向割草刀具所能切割的宽度

3.3

割草位置cuttinosition

gp

割草时定刀刃所处的位置。

3.4

集草器rasscatcher

g

用来收集草屑的部件。

3.5

定刀cutterbar()

bottomblade

,、。

在割草作业中相对于割草机机架保持静止同时参与剪草的刀片

1

/—

LYT24042014

3.6

滚刀clinder

y

,、。

在割草作业中刀刃绕固定轴旋转与定刀刀刃共同完成剪切过程的刀具

3.7

定刀位置调整器cutterbaradustment

j

用于调整定刀位置以保证定刀刀刃与滚刀刀刃有合适间隙的装置。

3.8

滚刀位置调整器()

clinderreeladustment

yj

用于调整滚刀位置以保证滚刀刀刃与定刀刀刃有合适间隙的装置。

3.9

防护罩uard

g

为防止肢体触碰刀刃并在割草中阻挡草屑随滚刀运动惯性抛出而配置的遮挡割草滚刀的防护件。

4型号编制方法

()。、、,

割草机以割草宽度单位为毫米为主参数型号由企业代号产品代号主参数组成必要时可在

。,。

主参数后增加后缀后缀可由设计序列号和改进序列号等组成并用横杠与主参数连接型号编制方

法为:

()

□SG□-□□

ㅤㅤㅤㅤ:,,……,

改进序列号23首次设计无改进序列号

:,,,……,

设计序列号ABC代号含义由各厂商自定

:(/)

主参数割草宽度代号割草宽度的110

:

产品代号手推滚刀式草坪割草机

()

企业代号可以省略

:、、。

示例SG30-DC2表示割草宽度为300mm设计序列号为DC经过第二次改进设计的手推滚刀式草坪割草机

5基本参数

割草机基本参数应包括如下内容:

)割草宽度,;

amm

)割草高度调节范围,;

bmm

)(),;

外形尺寸长宽高

c××mm

)整机净质量,。

dkg

6技术要求及试验方法

6.1一般要求

6.1.1割草机应能在下列条件下正常工作:

)、;

a环境温度为-5℃~40℃相对湿度不大于95%的自然环境下

),、

b坡度不大于15°无积水无直径大于3mm的枝干或树根且草高度不超过100mm的人工养

护草坪。

2

/—

LYT24042014

,:

6.1.2检验时主要试验用仪器应满足下列要求

),。

a试验用的仪器应经计量主管部门检查和校准且在有效期内方能使用

)仪器最低精度满足下列要求:

b

)长度测量器具的精度要求如表;

11

):。

2秒表精度±0.1s

表1长度测量器具精度要求单位为毫米

长度L精度

L<30±0.5

30≤L≤1000±1

L>1000±10

6.2整机性能

6.2.1割草高度

6.2.1.1要求

,。

割草位置距离地面的高度应按照使用说明书规定的范围可调并应能固定

6.2.1.2检验

,(),

调节割草机的位置并固定后将割草机放在硬质的混凝土或类似的路面上用直尺测量地面到定

ㅤㅤㅤㅤ

。。

刀刀刃的高度在割草高度的最高和最低两个极限点测试

6.2.2割草性能

6.2.2.1要求

,

割草机在进行6.2.2.2的检验时滚刀的每一刀刃在割草宽度范围内的任一部位应能轻松切断纸

,。

条且滚刀和定刀之间无卡阻

6.2.2.2检验

,,

按照产品使用说明书要求调整定刀位置调整器或滚刀位置调整器使滚刀与定刀的位
