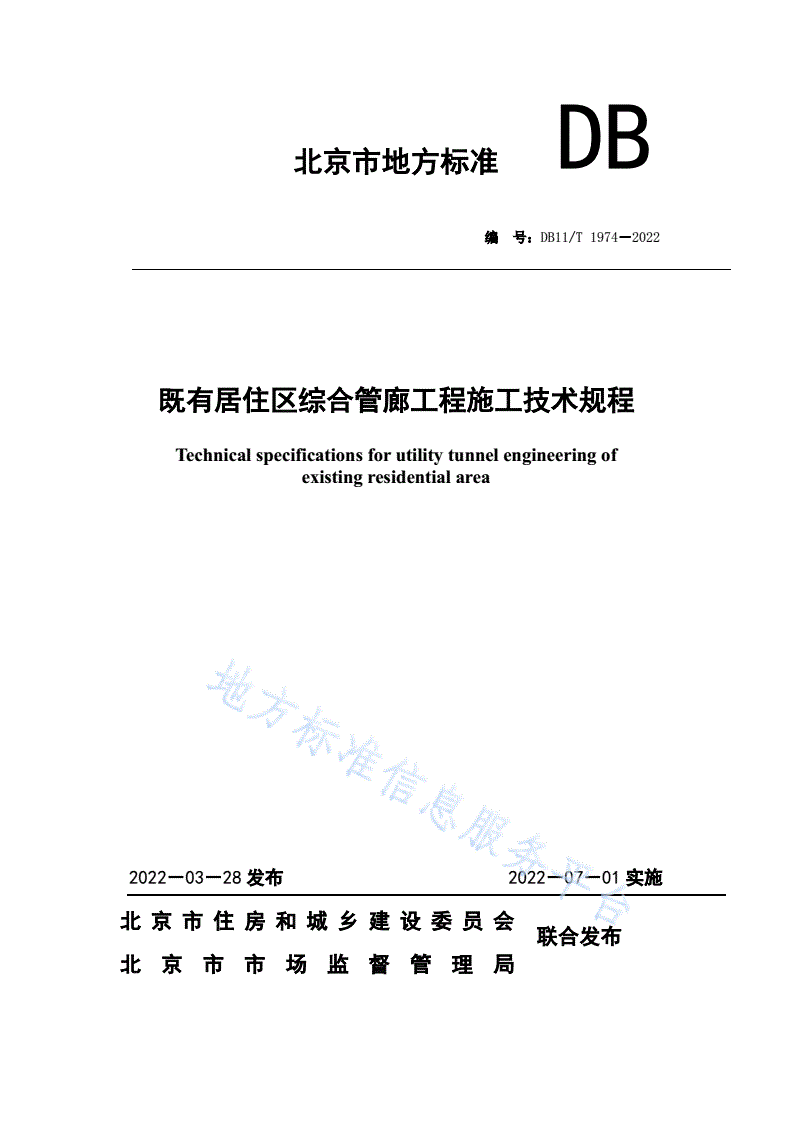

DB11/T 1974-2022 既有居住区综合管廊工程施工技术规程

北京市地方标准DB

编号：DB11/T1974－2022

既有居住区综合管廊工程施工技术规程

Technicalspecificationsforutilitytunnelengineeringof

existingresidentialarea

2022－03－28发布2022－07－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

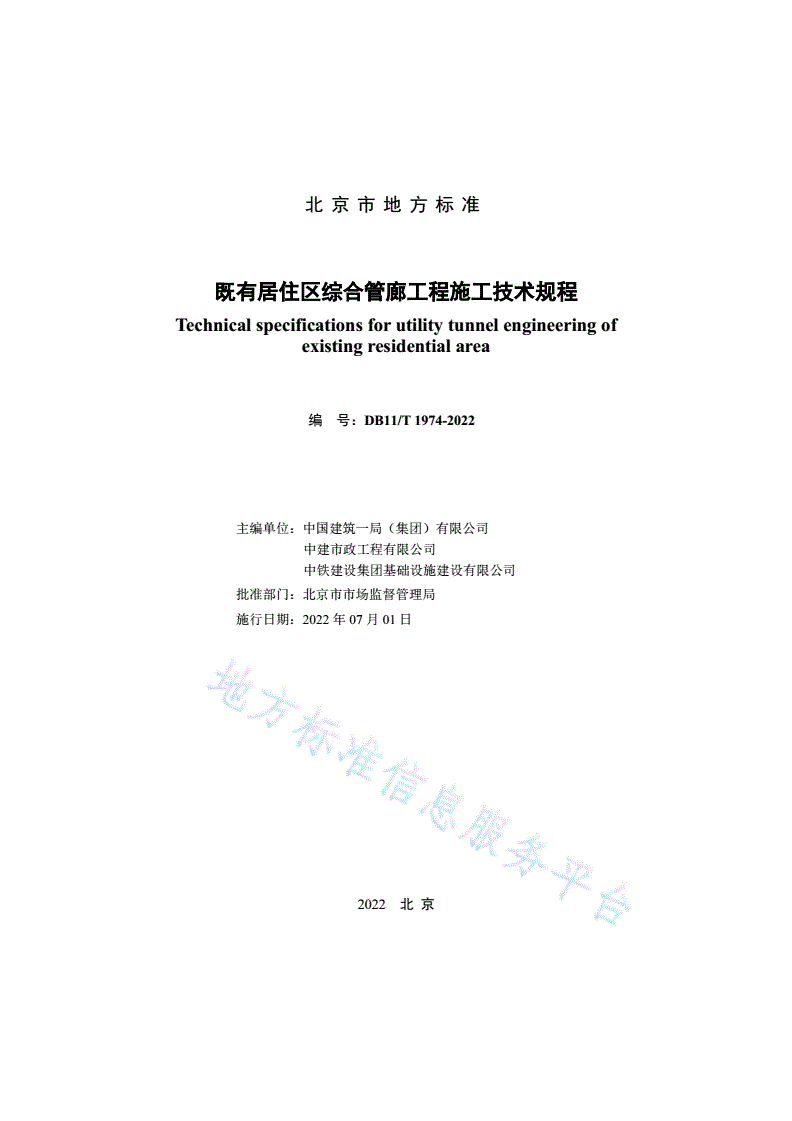

北京市地方标准

既有居住区综合管廊工程施工技术规程

Technicalspecificationsforutilitytunnelengineeringof

existingresidentialarea

编号：DB11/T1974-2022

主编单位：中国建筑一局（集团）有限公司

中建市政工程有限公司

中铁建设集团基础设施建设有限公司

批准部门：北京市市场监督管理局

施行日期：2022年07月01日

2022北京

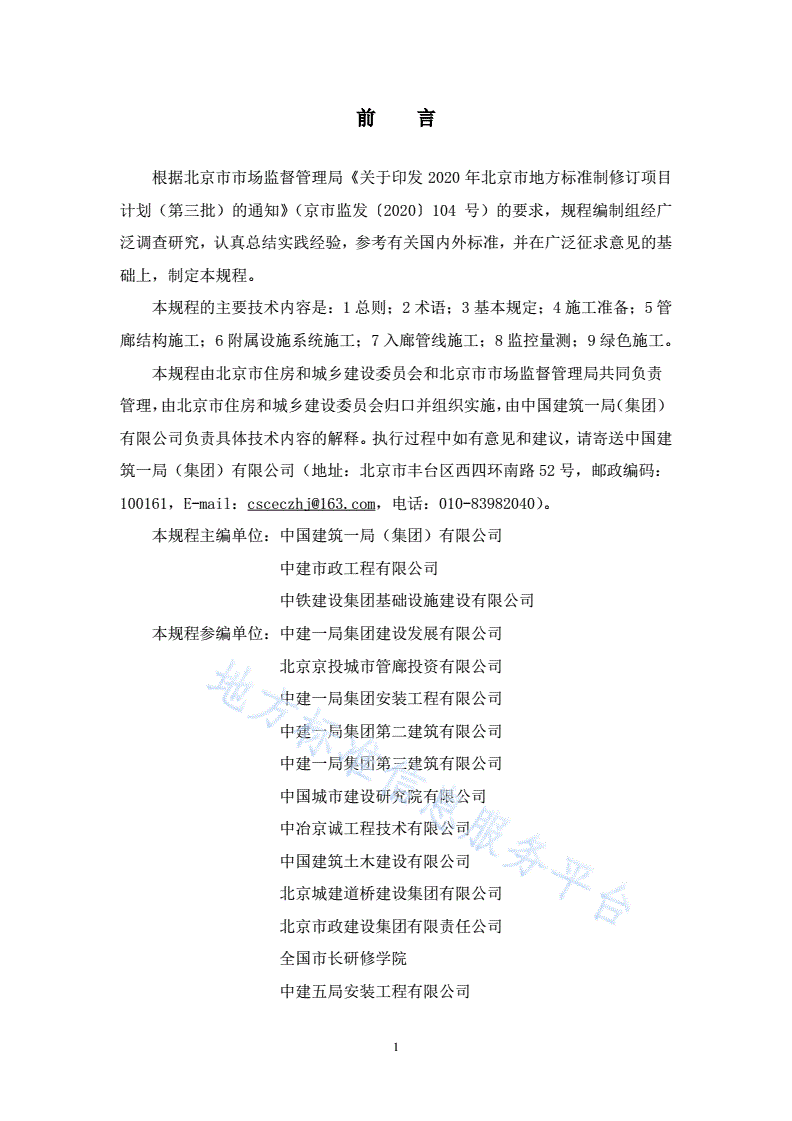

前言

根据北京市市场监督管理局《关于印发2020年北京市地方标准制修订项目

计划（第三批）的通知》（京市监发〔2020〕104号）的要求，规程编制组经广

泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基

础上，制定本规程。

本规程的主要技术内容是：1总则；2术语；3基本规定；4施工准备；5管

廊结构施工；6附属设施系统施工；7入廊管线施工；8监控量测；9绿色施工。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责

管理，由北京市住房和城乡建设委员会归口并组织实施，由中国建筑一局（集团）

有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建

筑一局（集团）有限公司（地址：北京市丰台区西四环南路52号，邮政编码：

100161，E-mail：csceczhj@163.com，电话：010-83982040）。

本规程主编单位：中国建筑一局（集团）有限公司

中建市政工程有限公司

中铁建设集团基础设施建设有限公司

本规程参编单位：中建一局集团建设发展有限公司

北京京投城市管廊投资有限公司

中建一局集团安装工程有限公司

中建一局集团第二建筑有限公司

中建一局集团第三建筑有限公司

中国城市建设研究院有限公司

中冶京诚工程技术有限公司

中国建筑土木建设有限公司

北京城建道桥建设集团有限公司

北京市政建设集团有限责任公司

全国市长研修学院

中建五局安装工程有限公司

1

中建二局集团第三建筑有限公司

中冶交通建设集团有限公司

河北省建筑科学研究院有限公司

北京中建建筑科学研究院有限公司

中国新兴建设开发有限责任公司

北京城建亚泰建设集团有限公司

中交隧道工程局有限公司

本规范主要起草人员：曹光、陈玮、张军、李松、韩宝江、孟庆礼、

季文君、祁明军、张胜良、王刚、庄璐、敖长江、

姚传联、高成富、张艳秋、张清林、白士新、米博、

商冬凡、王保平、李小利、赵宇石、王冲、任欢、

牛乐、邓委、尹学军、张金文、王学波、孟学敏、

刘斌、包汉营、王文正、张燕、肖剑、卢明、

李胜松、许鸿亮、张惠丽、于艺林、李新、陈浩

韩锋、李晓阁、郭理修、张立业、陈贺、黄日生、

牛文、吴永哲、杨国富张悦、贾鸿鹏、韩雪刚

本规范主要审查人员：油新华、雷丽英、李晓霖、杨京生、张显来、刘景、

耿长良

2

目次

1总则.....................................................................1

2术语.....................................................................2

3基本规定.....................................................................3

4施工准备.....................................................................4

4.1一般规定.....................................................................................................................................4

4.2临时设施.....................................................................................................................................4

4.3既有管线探测、保护与改移.....................................................................................................5

4.4既有建（构）筑物调查与保护.................................................................................................6

5管廊结构施工.................................................................7

5.1一般规定.....................................................................................................................................7

5.2明挖法施工.................................................................................................................................7

5.3盖挖法施工.................................................................................................................................7

5.4浅埋暗挖法施工.........................................................................................................................8

5.5盾构法施工.................................................................................................................................8

5.6预制顶推法施工.........................................................................................................................9

5.7附属结构及接驳结构施工.........................................................................................................9

6附属设施系统施工............................................................11

6.1一般规定...................................................................................................................................11

6.2排水系统...................................................................................................................................11

6.3消防系统...................................................................................................................................12

6.4通风系统...................................................................................................................................12

6.5供电系统...................................................................................................................................13

6.6照明系统...................................................................................................................................15

6.7监控报警系统...........................................................................................................................15

6.8智慧管理系统...........................................................................................................................16

6.9标识系统...................................................................................................................................16

7入廊管线施工................................................................18

7.1一般规定...................................................................................................................................18

7.2给水、再生水管道...................................................................................................................18

7.3排水管道...................................................................................................................................19

7.4电力电缆...................................................................................................................................20

7.5通信管线...................................................................................................................................21

7.6热力管道...................................................................................................................................23

7.7燃气管道...................................................................................................................................24

8监控量测....................................................................25

8.1一般规定...................................................................................................................................25

8.2变形监测控制网.......................................................................................................................25

8.3现场巡查...................................................................................................................................26

8.4周边环境监测...........................................................................................................................27

8.5结构变形监测...........................................................................................................................30

9绿色施工....................................................................34

9.1一般规定...................................................................................................................................34

9.2环境保护...................................................................................................................................34

9.3资源节约与循环利用...............................................................................................................35

9.4职业安全与健康.......................................................................................................................37

附录A施工监测技术要求........................................................39

本规程用词说明.................................................................40

引用标准名录...................................................................41

附：条文说明...................................................................44

1

Contents

1GeneralProvisions............................................................................................................................1

2Terms.................................................................................................................................................2

3BasicRequirements..........................................................................................................................3

4ConstructionPreparation................................................................................................................4

4.1GeneralRequirements.................................................................................................................4

4.2MakeshiftFacilities.....................................................................................................................4

4.3ExistingPipelinesSurvey,ProtectionandRelocation.................................................................5

4.4ExistingBuildingsSurveyandProtection...................................................................................6

5UtilityTunnelStructureConstruction...........................................................................................7

5.1GeneralRequirements.................................................................................................................7

5.2OpenCutMethod........................................................................................................................7

5.3ShallowUndercuttingMethod....................................................................................................7

5.4ShieldMethod.............................................................................................................................8

5.5CoveredExcavationMethod.......................................................................................................8

5.6PrecasIncrementalLaunchingMethod.......................................................................................8

5.7AppurtenantStructureandconnectionStructureConstruction....................................................8

6AppurtenantFacilitiesConstruction.............................................................................................10

6.1GeneralRequirements...............................................................................................................10

6.2SupportandHangerSystem......................................................................................................10

6.3FirePreventingSystem.............................................................................................................11

6.4VentilationSystem....................................................................................................................11

6.5PowerSupplySystem................................................................................................................13

6.6LightingSystem........................................................................................................................14

6.7WaterSupplyandDrainageSystem..........................................................................................15

6.8SignSystem...............................................................................................................................15

6.9MonitoringandAlarmSystem..................................................................................................16

6.10IntelligentManagementSystem..............................................................................................16

7ConnectionPipelineConstruction.................................................................................................18

7.1GeneralRequirements...............................................................................................................18

7.2WaterSupplyandRegenerationWaterPipeline.......................................................................18

7.3DrainagePipeline......................................................................................................................20

7.4PowerCable..............................................................................................................................20

7.5Communicationpipeline...........................................................................................................22

7.6ThermalPipeline.......................................................................................................................24

7.7GasPipeline..............................................................................................................................24

8MonitoringMeasurement..............................................................................................................25

8.1GeneralRequirements...............................................................................................................25

8.2DeformationMonitoringControlNetwork............................................................................26

8.3ExistingPipelinesMonitoring................................................................................................28

8.4ExistingBuildingsMonitoring...............................................................................................28

8.5ConstructionMonitoring...........................................................................................................30

9GreenConstruction........................................................................................................................34

9.1GeneralRequirements...............................................................................................................34

9.2EnvironmentalProtection..........................................................................................................34

9.3ResourceSavingandRecycling................................................................................................35

9.4OccupationalSafetyandHealth................................................................................................37

AppendixADeformationJointShouldBeSetatConnectionPosition........................................39

ExplanationofWordinginThisSpecification...................................................................................40

ListofQuotedStandards.....................................................................................................................41

Addition:ExplanationofProvisions................................................................................................................44

1

1总则

1.0.1为满足城市更新需求，适应既有居住区改造和综合管廊建设，规范既有居住区综合

管廊工程施工管理，做到安全适用、技术先进、经济合理、质量可靠、资源节约、环境友好，

制定本规程。

1.0.2本规程适用于既有居住区新建、改建和扩建综合管廊工程施工。

1.0.3既有居住区综合管廊工程施工除应符合本规程外，尚应符合现行国家及北京市地方

标准的有关规定。

1

2术语

2.0.1既有居住区existingresidentialarea

住宅及满足居民生活所需公共服务设施已经建成并使用的居住区。

2.0.2既有管线existingundergroundpipeline

已建成的用于输送各种流体、能量和信息等的管线。

2.0.3入廊管线pipelineofbringintoutilitytunnel

纳入综合管廊中为满足生活、生产需要的给水、雨水、污水、再生水、热力、电力、通

信和燃气等市政工程公用管线。

2.0.4管线接驳connectionofpipeline

入廊管线或临时管线与既有管线进行连接的过程。

2.0.5结构接驳connectionofstructure

新建管廊结构与既有地下结构进行连接的过程。

2

3基本规定

3.0.1综合管廊施工前，应对施工影响范围内的建（构）筑物等资料进行调查、核实，并

应进行风险源识别分析并制定保护预案和应急措施。

3.0.2工程施工前应根据设计文件、勘察报告、调查资料等编制施工组织设计和施工方案

并按要求进行论证。

3.0.3综合管廊工程采用的主要材料、半成品、成品、建筑构配件、器具和设备等应具有

相应的质量证明文件并进行进场检验。

3.0.4采用经评价或审批的新技术、新工艺、新材料、新设备时，施工单位应编制作业指

导书并进行试验段专项验收。

3.0.5施工期间宜采用绿色施工技术，采取有效措施控制施工现场的扬尘、废气、建筑垃

圾、污水、光、噪声等对环境造成的污染和危害。

3.0.6管廊施工宜采用信息化技术。

3.0.7管廊施工宜采用绿色施工技术。

3

4施工准备

4.1一般规定

4.1.1施工前应现场踏勘并搜集下列文件：

1工程地质、水文地质、地形、地貌及气象等资料；

2工程所在道路的标高、景观情况等工程资料；

3邻近的建（构）筑物、地下管线、道路、铁路、城市轨道交通线路等情况调查报告；

4历史文化区、古迹、文物、大树、古树、名贵树木等资料；

5工程用地、交通运输、施工便道及其他环境条件调查报告；

6施工给水、雨水、污水、动力及其他条件调查报告；

7工程材料、施工机械、主要设备和特种物资情况说明；

8与施工有关的其他情况说明和资料。

4.1.2管廊工程施工前应对设计文件进行交底和会审。

4.1.3管廊工程施工作业影响交通时，应制定导行方案，宜设置交通疏导人员。

4.2临时设施

4.2.1临时设施选址不应影响周边居民生活、出行。

4.2.2施工区大门、围挡及施工用房等应与周边建筑风貌相匹配，施工区内除基坑开挖及

围护结构施工区域外所有区域应进行场地硬化或绿化处理。

4.2.3办公区及生活区用房宜采用模块化箱房。钢筋加工、喷射混凝土拌合料、预制构件

应采用场外工厂化作业模式。施工作业对周边环境及人员影响较大的竖井，应采用厂棚化全

封闭施工。

4.2.4施工现场应符合现行地方标准《城市综合管廊工程施工及质量验收规范》DB11/T

1630的规定，并应符合下列规定：

1应采用封闭施工，围挡高度不得小于2.5m；

2护栏高度不得小于1.2m，护栏底部0.5m应采取封闭措施；

3应根据作业对象及其特点和环境状况，设置可靠、完整的安全防护设施和醒目的警

示标志；

4应设置完善的交通导引、防护设施及交通安全警示标志、标牌；

5标志、标牌并应具有夜间警示功能。

4.2.5大型设备作业区域应进行隔离。

4.2.6施工区应设置固定或移动式厕所，并定期清理。

4

4.2.7在需泥浆作业的工序施工时，应符合现行地方标准《城市综合管廊工程施工及质量

验收规范》DB11/T1630的规定，并应符合下列规定：

1现场应设置泥浆处理系统，包含造浆池、存浆池、废浆池等；

2废弃泥浆经脱水处理后外运。

4.2.8施工现场出口应设置洗车池、污水收集池、沉淀池以及除尘降尘设备。

4.2.9施工现场临时用电应符合现行行业标准《施工现场临时用电安全技术规范》JGJ46

的规定。

4.3既有管线探测、保护与改移

4.3.1施工前应对施工影响范围的既有地下管线进行探测，应调查各类管线分布状况、类

型、材质、功能、使用状况及权属单位。

4.3.2管线探测方法与试验应符合现行标准《城市地下管线探测技术规程》CJJ61、《地

下管线探测技术规程》DB11/T316
