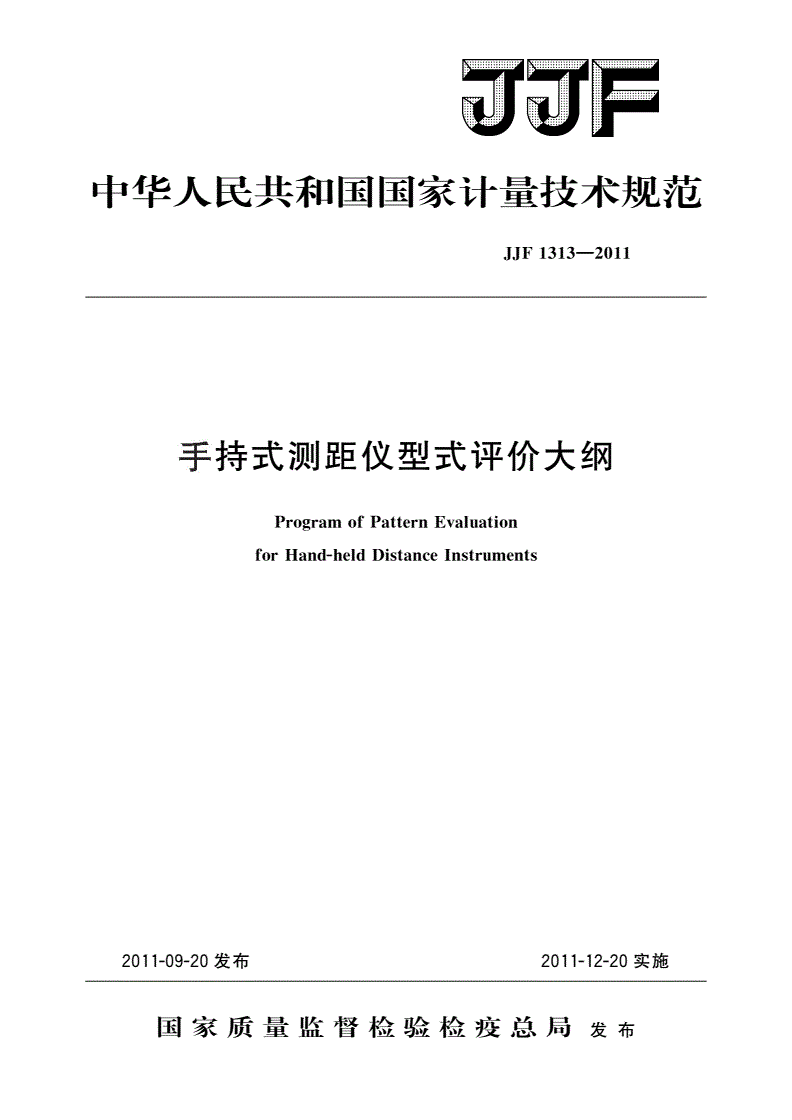

JJF 1313-2011 手持式测距仪型式评价大纲

中华人民共和国国家计量技术规范

—

JJF13132011

手持式测距仪型式评价大纲

ProramofPatternEvaluation

g

ㅤㅤㅤㅤ

forHand-heldDistanceInstruments

2011-09-20发布2011-12-20实施

国家质量监督检验检疫总局发布

—

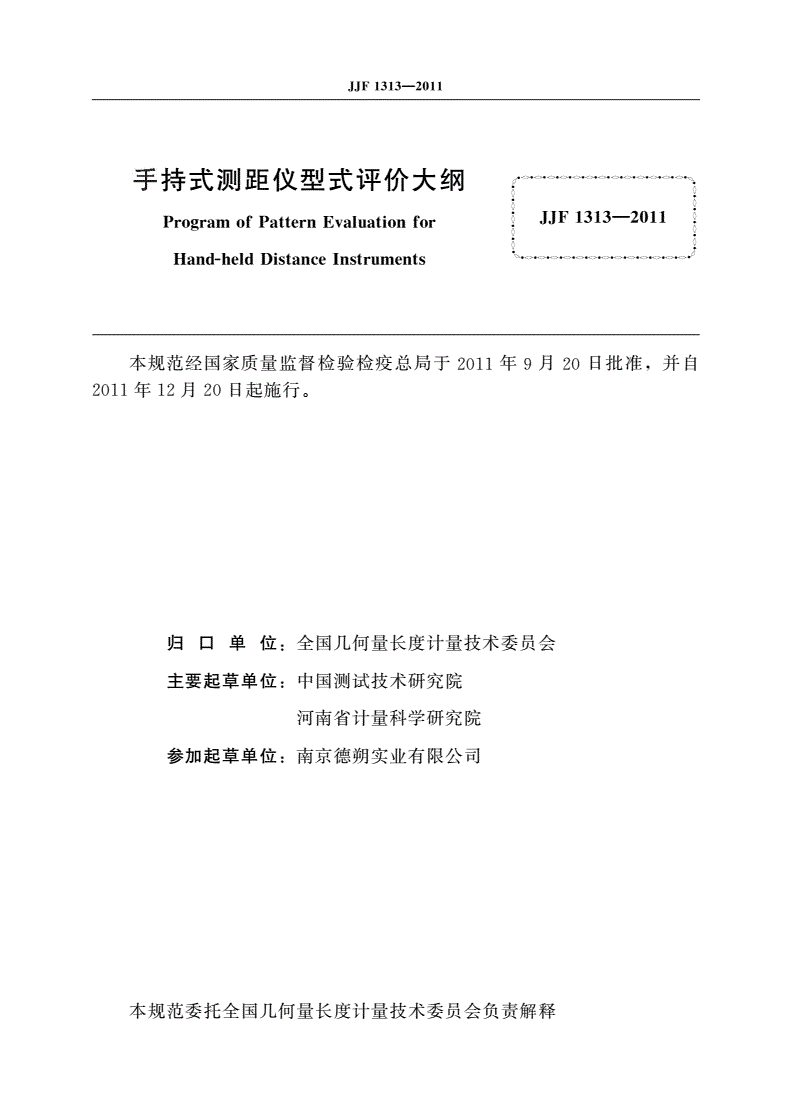

JJF13132011

手持式测距仪型式评价大纲췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

췍

췍췍

췍—췍

췍

ProramofPatternEvaluationforJJF13132011

g췍

췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

Hand-heldDistanceInstruments

,

本规范经国家质量监督检验检疫总局于年月日批准并自

2011920

年月日起施行。

20111220

ㅤㅤㅤㅤ

—

JJF13132011

目录

范围……………………()

11

引用文献………………()

21

概述……………………()

31

法制管理要求…………()

41

计量单位……………()

4.11

计量法制标志和计量器具标识……………………()

4.21

提供审查的技术文件和试验样机…………………()

4.32

计量要求………………()

52

示值误差……………()

5.12

测量重复性…………()

5.22

各基准面测量的一致性……………()

5.32

通用技术要求…………()

63

外观质量及相互作用………………()

6.13

/()

6.2高低温工作能力…………………3

静电放电抗干扰度和射频电磁场辐射抗干扰度能力……………()

6.33

、ㅤㅤㅤㅤ()

6.4运输贮存条件……………………3

安全防护……………()

6.53

型式评价项目…………()

74

试验方法和条件………………………()

84

法制管理要求………………………()

8.14

计量要求……………()

8.25

通用技术要求………………………()

8.38

型式评价结果的判定和处理…………()

911

附录手持式测距仪型式评价原始记录格式………()

A13

—

JJF13132011

手持式测距仪型式评价大纲

1范围

本大纲适用于测量范围至100m的超声波测距仪和手持式激光测距仪的型式

评价。

2引用文献

—超声波测距仪

JJG9281998

—手持式激光测距仪

JJG9662010

/—光电测距仪

GBT142672009

/—::

电工电子产品环境试验第部分试验方法试验

GBT2423.420082Db

交变湿热(循环)

12h+12h

/—:

电工电子产品环境试验第部分试验方法试验和

GBT2423.1020082Fc

:()

导则振动正弦

—外壳防护等级(代码)

GB42082008IP

—:、

激光产品的辐射安全第部分设备分类要求和用户指南

GB7247.120011

/—ㅤㅤㅤㅤ

电磁兼容试验和测量技术静电放电抗干扰度试验

GBT17626.22006

/—电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GBT17626.32006

/—、

JBT93291999仪器仪表运输运输贮存基本环境条件及试验方法

/—超声波测距仪

DB35T9482009

,

上述文件中的条款通过本大纲的引用而成为本大纲的条款其随后所有的修改

()。,

单不包括勘误的内容或修改版均不适用本大纲然而鼓励根据本大钢达成协议的

各方研究是否可使用这些文件的最新版本。

3概述

,

手持式测距仪是一种利用声速或激光波长测距原理以待测表面为反射体实现在空

,。

气中测量距离的仪器按测量原理分为超声波测距仪和手持式激光测距仪两种它主要

、、、、。

用于建筑工程防护环境安全等领域的长度测量

4法制管理要求

4.1计量单位

手持式测距仪应采用国家法定计量单位。

4.2计量法制标志和计量器具标识

,,

在仪器明显部位标注计量法制标志和计量器具标识其标志和标示须清晰可辨牢

固可靠。

4.2.1计量法制标志一般包括以下内容

1

—

JJF13132011

();

4.2.1.1计量器具制造许可证编号及标志本项针对国产手持式测距仪

()。

4.2.1.2计量器具型式批准标志和编号本项为非强制性规定

4.2.2计量器具标识一般包括以下内容

、、()、、。

仪器名称生产厂名规格型号制造日期出厂编号

4.3提供审查的技术文件和试验样机

4.3.1技术文件

4.3.1.1样机照片;

();

4.3.1.2产品标准包含检验方法

、;

4.3.1.3总装图电路图和主要零部件图

4.3.1.4使用说明书;

4.3.1.5全项试验报告。

4.3.2试验样机

。,

申请单位须提供自己生产的样机申请单位可以按单一产品提出申请也可以按系

。,;,

列产品提出申请按单一产品申请的一般情况应提供三台样机按系列产品申请的

;,

每个系列产品中抽取三分之一具有代表性的规格产品每种规格提供试验样机的数量

。,

按申请单一产品的原则执行若按以上原则样机数量太多可由受理申请的政府计量行

政部门与承担试验的技术机构根据申请单位提供的技术文件来确定适当减少样机的

数量。

ㅤㅤㅤㅤ

5计量要求

5.1示值误差

手持式测距仪示值误差应符合表的要求。

1

5.2测量重复性

手持式测距仪测量重复性应符合表的要求。

1

5.3各基准面测量的一致性

手持式激光测距仪的各基准面测量的一致性应符合表的要求。

1

表1计量要求

序号123

各基准面

项目示值误差测量重复性

测量的一致性

Ⅰ级(-3D)

超声±10mm+2×10

不大于

波测Ⅱ级(-3)/

±30mm+5×10D

允许示值误差的/

14

距仪-2

Ⅲ级()

±50mm+1×10D

手持0级(-5)≤0.5mm

±1.5mm+5×10D

式激-5

1级()≤1.0mm

±3.0mm+5×10D≤1.0mm

光测

2级(-5)≤1.5mm

距仪±5.0mm+5×10D

2

—

JJF13132011

6通用技术要求

6.1外观质量及相互作用

、;,。

6.1.1仪器外表无脱漆锈蚀和碰伤零件结合处齐整密封良好

、、、,、

6.1.2光学部件表面无水迹油迹及灰尘擦伤霉点和麻点胶合面无脱胶现象

镀膜面无脱膜腐蚀现象。

、、,。

6.1.3数字符号显示清晰完整并保持稳定

6.1.4仪器应有激光警告和外壳仪器防护等级标记。

,。

6.1.5仪器各操作键及插接件的接头工作可靠各种操作功能及运行正常

/

6.2高低温工作能力

,

在表条件下手持式测距仪在以上的示值误差和测量重复性试验结果应满足

22m

表相应要求。

1

/,,

按表要求进行高低温工作试验后仪器光学部件表面应无脱胶现象电镀及油

2

漆表面应无脱皮或起泡。

表2试验的温度条件

高/低温工作能力试验要求

仪器名称

高温度低温度保温时间

超声波测距仪()()

40±1℃0±1℃2h

ㅤㅤㅤㅤ

手持式激光测距仪()()℃2h

50±1℃-10±1

6.3静电放电抗干扰度和射频电磁场辐射抗干扰度能力

6.3.1静电放电抗干扰度能力

手持式测距仪抗静电干扰度能力应不低于/—中级的规定。

GBT17626.220063

,。

试验期间及试验后仪器应能正常工作

6.3.2抗电磁辐射干扰度能力

手持式测距仪抗电磁辐射干扰度能力应不低于/—中级的

GBT17626.320063

规定。

,。

试验期间及试验后仪器应能正常工作

、

6.4运输贮存条件

按/—、/—和/—的试验方法完

JBT93291999GBT2423.102008GBT2423.42008

,,

成下述试验后手持式测距仪应能正常工作其外观质量及相互作用满足本大纲6.1要

,。

求计量性能仍符合表相应要求

1

6.4.1振动试验

6.4.2低温试验

6.4.3跌落试验

6.4.4湿热试验

6.5安全防护

6.5.1激光辐射安全

3

—

JJF13132011

手持式测距仪的激光辐射安全等级应不低于—激光产品的辐射安

GB7247.12001

、、。

全设备分类要求和用户指南中级的规定

Ⅱ

6.5.2仪器外壳防护能力

—()

仪器外壳防护等级应不低于GB42082008外壳防护等级IP代码中IP5的

3级规定。

7型式评价项目

,。

手持式测距仪的型式评价项目见表3

8试验方法和条件

8.1法制管理要求

8.1.1目的

检验样机及申请评价单位提供的相关资料是否符合本大纲法制管理的要求。

4

8.1.2程序

、、,。

按照本大纲4.14.24.3的要求对样机及技术资料进行逐条审查

表3手持式测距仪型式评价项目一览表

重要性仪器类别

序号型式评价项目

分类手持式激光测距仪超声波测距仪

ㅤㅤㅤㅤ

、

一法制管理要求

1计量单位主要++

2标志和标识主要++

3试验样机主要++

4技术资料次要++

二、计量要求

5示值误差主要++

6测量重复性主要++

7各基准面测量的一致性主要+-

、

三通用技术要求

8外观质量及相互作用主要++

/

9高低温工作能力主要++

10静电放电抗干扰度能力次要++

11抗电磁辐射干扰度能力次要++

12振动试验主要++

13低温试验次要++

4

—

JJF13132011

()

表3续

重要性仪器类别

序号型式评价项目

分类手持式激光测距仪超声波测距仪

、

三通用技术要求

14跌落试验次要++

15湿热试验次要++

16激光辐射安全主要++

17仪器外壳防护能力次要++

注:“”表示评价项目,“”表示不评价项目。

+-

8.1.3合格判据

符合本大纲法制管理要求的为合格。

4

8.2计量要求

8.2.1示值误差

8.2.1.1目的

检验仪器示值误差是否符合本大纲5.1的要求。

8.2.1.2试验条件

:;、,。

试验场地风力≤3级测量不受强磁场电场干扰不受障碍物影响

a)超声波测距仪ㅤㅤㅤㅤ

温度:();湿度:。

15~25℃<85%RH

b)手持式激光测距仪

,。

常温不受反光物反光或阳光直射等光干扰

8.2.1.3试验设备

(,

长度基线或标准钢卷尺及其配套反射板对于手持式激光测距仪反射板面积不小

;。,

于297mm×210mm平面度不大于0.2mm测量距离不大于50m时反射板涂层为

柯达灰;,。,

18%测量距离大于50m时反射板涂层为柯达白90%对于超声波测距仪

反射板板面外形尺寸应大于直径为仪器发散角的正切值与仪器最大测量距离之积的圆形

;)。。

尺寸平面度不大于1mm也可用满足相应测量不确定度要求的其他方法检验

8.2.1.4试验程序

,,

测量点按表规定的测量区间和测量点数布置如无特别说明测量点应均匀分布

4

于各个测量区间。

表4测量区间和测量点数的布置

测量区间整个测量范围

超声波测距仪

测量点数≥5

测量区间D<1m1m≤D≤50mD>50m

手持式≥1

激光测距仪(

测量点数≥2≥10测量点应尽量

靠近其测量上限)

5

—

JJF13132011

)()。,

a用标准钢卷尺为标准测量手持式激光测距仪见图1测量时先用压紧装置

,。

将标准钢卷尺的一端紧固在平台上在标准钢卷尺的另一端施加规定的拉力将手

14

,

持式激光测距仪安置在调整基座上并将安装有标准反射板的移动装置置于

5632

,。,

表要求的远点上其安装误差不大于调整基座使测量轴线与标准钢卷尺

40.1mm

。,,,

刻字面平行手持式激光测距仪安置到位后以单次测量方式进行测距取次读数

5

以其平均值作为测量值Di。

)()。

用长度基线为标准测量手持式激光测距仪见图先在相应长度基线的两

b22

端以强制对中方式分别安装手持式激光测距仪和反射板,安装误差应不大于

14

。,,

然后调整基座和使测量轴线与基线轴线平行以测距仪后基准测量模式

0.2mm58

,,。

进行测量各测量点的观测均为一次照准取五个读数取其平均值为测量值Di

ㅤㅤㅤㅤ

图以标准钢卷尺为标准测量手持式激光测距仪示值误差示意图

1

—标准钢卷尺;—移动装置;—标准反射板;—平台;—手持式激光测距仪;

12345

—调整基座;—基墩

67

图以长度基线为标准测量手持式激光测距仪示值误差示意图

2

—手持式激光测距仪;—长度基线;—激光光轴;—标准反射板;

1234

,—调整基座;,—基墩或三脚支架

5867

),,

检测超声波测距仪时先在墙面上安装标准反射板在标准反射板的垂直

c12

,,

方向设置三脚支架将带固定平板的调整基座固定在三脚支架上用标准钢卷尺测

65

,()。

量出固定平板上测量线到标准反射板的垂直距离D0i构成长度基线见图3然后把

,,

超声波测距仪安置在固定平板上仪器前端面与测量线一端对齐仪器测量轴线垂直

3

,,

于标准反射板面以超声波测距仪前端面为基准进行测量各测量点均为一次照准读取

,。

五个读数取其平均值为测量值Di

6

—

JJF13132011

图超声波测距仪测量示值误差示意图

3

—墙体;—标准反射板;—超声波测距仪;—固定平板;

1234

—调整基座;—三脚支架

56

8.2.1.5数据处理

,()。

用标准钢卷尺测量时按公式1计算其示值误差

()

eDD1

=-

ii0i

式中:———第测量点的示值误差;

ei

i

———第测量点的测量值;

Dii

———第测量
