GB/T 26931-2011 锆及锆合金废料

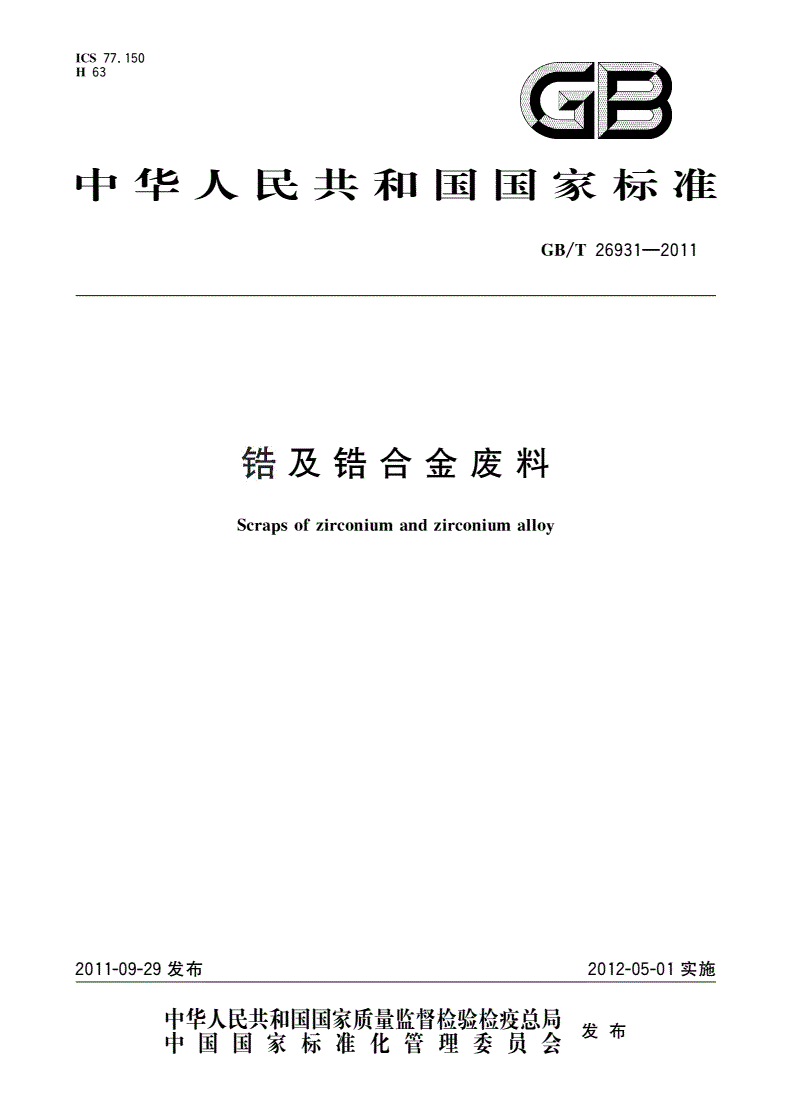

ICS77.150

H63百目

中华人民共和国国彖标准

GB/T26931—2011

错及错合金废料

Scrapsofzirconiumandzirconiumalloy

2011-09-29发布2012-05-01实施

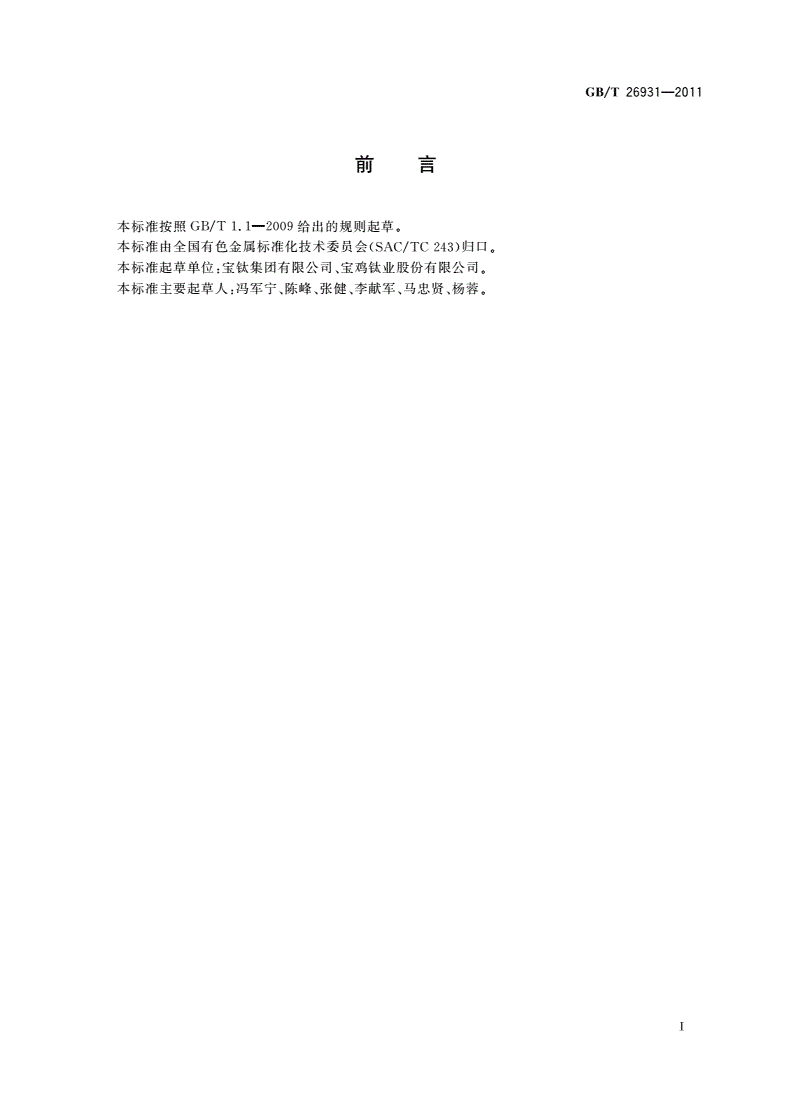

GB/T26931—2011

-J—

刖B

本标准按照GB/T1.1—2009给出的规则起草。

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。

本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司。

本标准主要起草人:冯军宁、陈峰、张健、李献军、马忠贤、杨蓉。

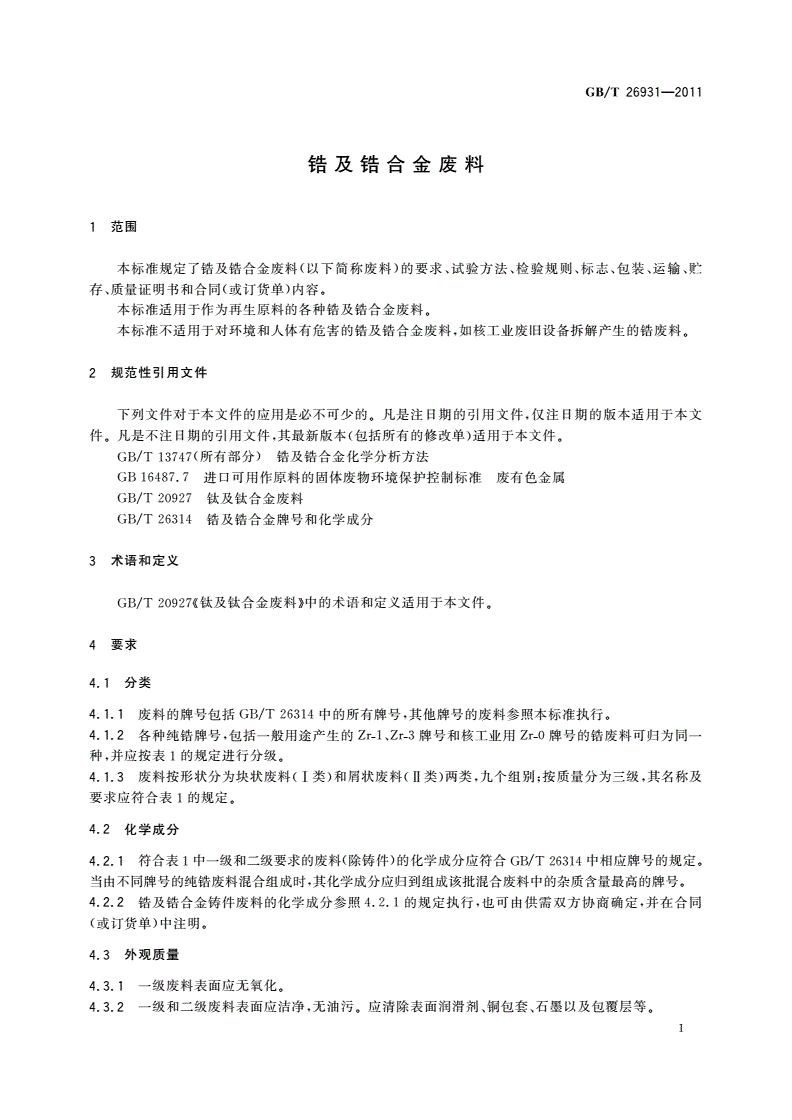

GB/T26931—2011

错及错合金废料

1范围

本标准规定了诰及诰合金废料（以下简称废料）的要求、试验方法、检验规、标志、包装、运输、贮

存、质量证明书和合同（或订货单）内容。

本标准适用于作为再生原料的各种错及诰合金废料。

本标准不适用于对环境和人体有危害的诰及错合金废料，如核工业废旧设备拆解产生的皓废料。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13747（所有部分）钳及钳合金化学分析方法

GB16487.7进口可用作原料的固体废物环境保护控制标准废有色金属

GB/T20927钛及钛合金废料

GB/T26314钳及钳合金牌号和化学成分

3术语和定义

GB/T20927《钛及钛合金废料》中的术语和定义适用于本文件。

4要求

4.1分类

4.1.1废料的牌号包括GB/T26314中的所有牌号，其他牌号的废料参照本标准执行。

4.1.2各种纯皓牌号，包括一般用途产生的Zr-l.Zr-3牌号和核工业用Zr-0牌号的错废料可归为同一

种，并应按表1的规定进行分级。

4.1.3废料按形状分为块状废料（I类）和屑状废料（D类）两类，九个组別；按质量分为三级，其名称及

要求应符合表1的规定。

4.2化学成分

4.2.1符合表1中一级和二级要求的废料（除铸件）的化学成分应符合GB/T26314中相应牌号的规定。

当由不同牌号的纯错废料混合组成时，其化学成分应归到组成该批混合废料中的杂质含量最高的牌号。

4.2.2皓及皓合金铸件废料的化学成分参照4.2.1的规定执行，也可由供需双方协商确定，并在合同

（或订货单）中注明。

4.3外观质量

4.3.1一级废料表面应无氧化。

4.3.2一级和二级废料表面应洁净，无油污。应清除表面润滑剂、铜包套、石墨以及包覆层等。

1

GB/T26931—2011

4.3.3—级和二级废料不应有碱液残余及金属或非金属夹杂，不得有钩极焊焊点及焊缝存在，不得有

火焰切割的痕迹。

表1

类级别

组别

别一级二级三级

化学成分合格.表面无氧化。包括：化学成分不合格的锻造

锻饼、锻环和板坯、棒坯、管坯的锻造切化学成分合格，表面有废品及其切头、口条等废

锻造

头、口条及尺寸、表面、性能、组织、探伤等不氧化。料，含有冶金缺陷的废料以

废料

合格的锻造废品，边角料等，经酸碱洗、喷砂其他同左及带有表面分层及不见底

或表面机加工的裂纹、皱折的废料

化学成分合格.表面无氧化。包括：化学成分不合格的棒、丝

化学成分合格，表面有

棒材轧棒、锻棒、挤棒的切头、切尾及尺寸、表材废品及其切头、切尾、挤

氧化。

废料面、性能、组织及探伤等不合格的棒、丝材废压棒压余以及含有冶金缺
