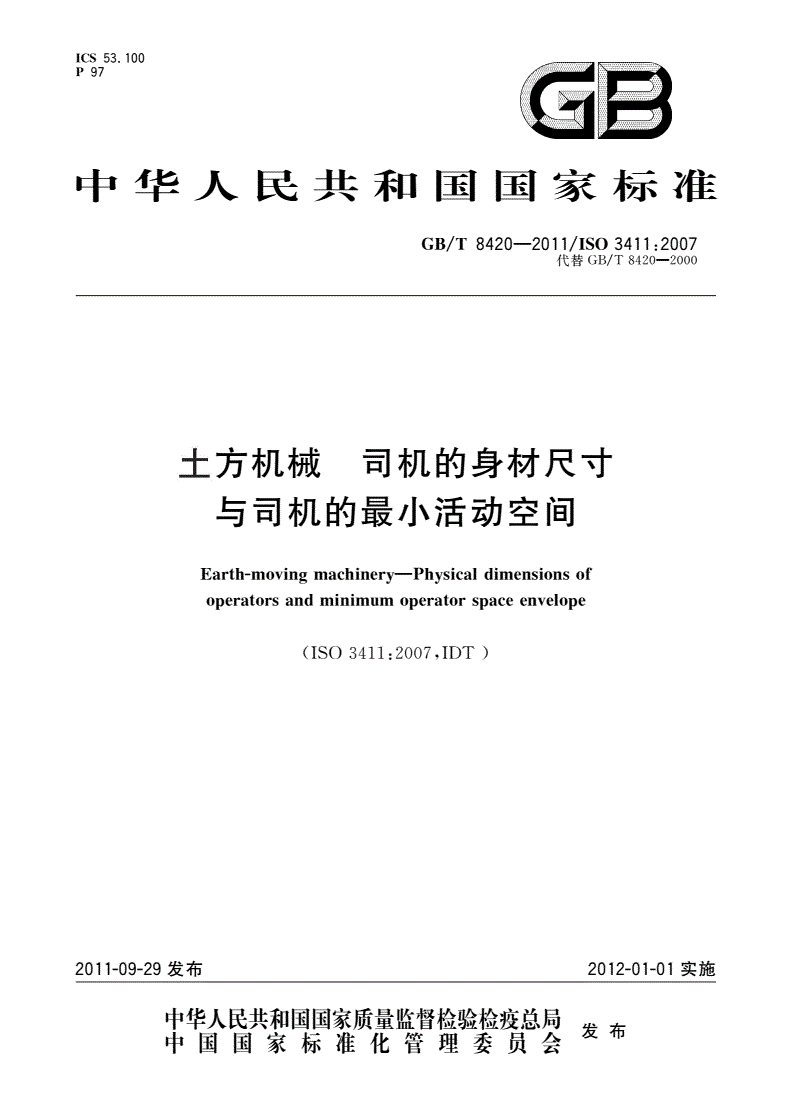

GB/T 8420-2011 土方机械 司机的身材尺寸与司机的最小活动空间

ICS53.100

P97

主K

中华人民

和国国家标准

~、、

GB/T8420-2011/ISO3411:2007

代替GB/T8420-2000

土方机械司机的身材尺寸

与司机的最小活动空间

Earth-movingmachinery-Physicaldimensionsof

operatorsandminimumoperatorspaceenvelope

(ISO3411:2007,IDT)

2012-01-01实施

2011-09-29发布

中华人民共和国国家质量监督检验检菇总局

发布

中国国家标准化管理委员会

中华人民共和国

国家标准

土方机械司机的身材尺寸

与司机的最小活动空间

CH/T8420-2011/1503411:2007

*

中国标准出版社出版发行

北京市朝阳区和平里西街甲2号(100013)

北京市西城区三里柯北街16号(100045)

网址www.spe.net.en

总编室，(010)64275323发行中心:(010)51780235

读者服务部，(010)68523946

中国标准出版社秦皇岛印刷厂印刷

各地新华书店经销

'峰

开本880X12301/16印张O.75字数19千字

2011年12月第一版2011年12月第一次印刷

*

is号:155066·1-13922定价16.00元

如有印装差错由本社发行中心调换

版权专有侵权必究

举报电话:(010)68510107

GB/T8420-2011/ISO3411:2007

..u..____

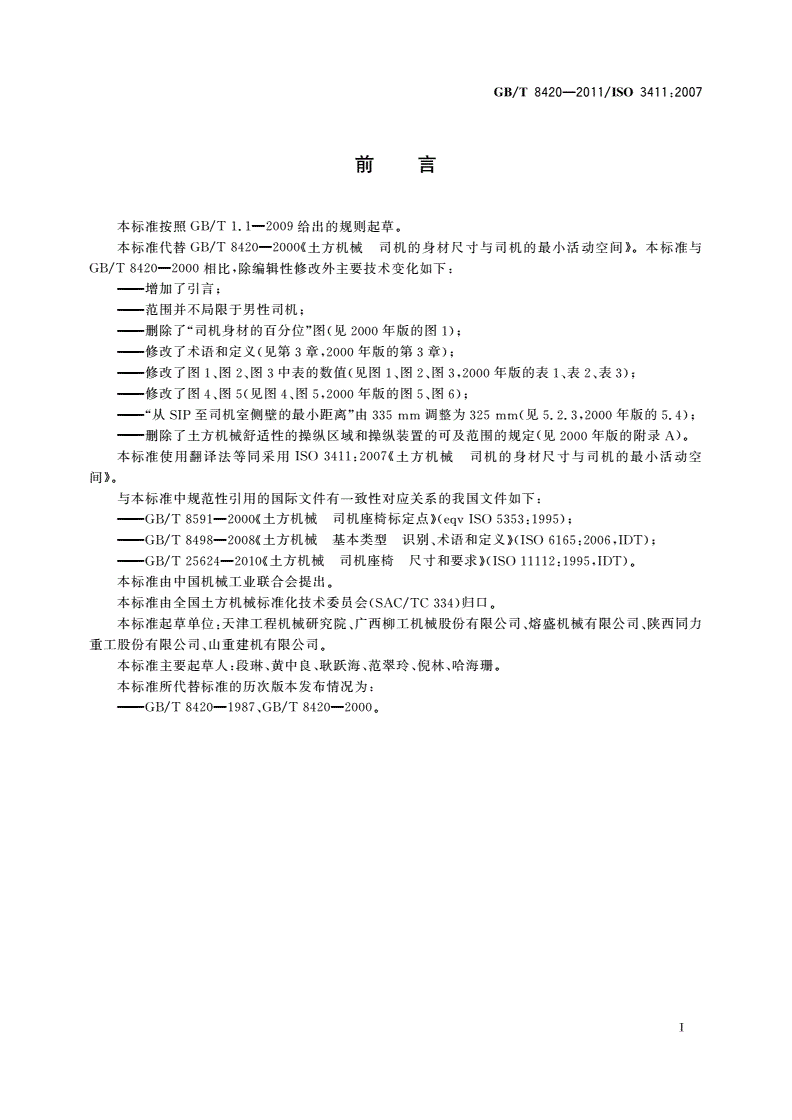

目IJ1==1

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T8420-2000«土方机械司机的身材尺寸与司机的最小活动空间».本标准与

GB/T8420一2000相比，除编辑性修改外主要技术变化如下z

一一增加了引言z

一-范围并不局限于男性司机z

一-删除了"司机身材的百分位"图〈见2000年版的图1);

一-修改了术语和定义(见第3章，2000年版的第3章);

-一-修改了图1、图2、图3中表的数值(见图1、图2、图3，2000年版的表1、表2、表3);

一-修改了图4、图5(见图4、图5，2000年版的图5、图的;

一-"从SIP至司机室侧壁的最小距离"由335mm调整为325mm(见5.2.3，2000年版的5.4);

一-删除了土方机械舒适性的操纵区域和操纵装置的可及范围的规定(见2000年版的附录Aλ

本标准使用翻译法等同采用ISO3411:2007«土方机械司机的身材尺寸与司机的最小活动空

间儿

与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下z

一-GB/T8591一2000«土方机械司机座椅标定点»CeqvISO5353:1995);

一-GB/T8498-2008«土方机械基本类型识别、术语和定义»OSO6165:2006,IDT);

一二GB/T25624一2010«土方机械司机座椅尺寸和要求»elsa11112:1995，IDT)。

本标准由中国机械工业联合会提出。

本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。

本标准起草单位z天津工程机械研究院、广西柳工机械股份有限公司、熔盛机械有限公司、陕西同力

重工股份有眼公司、山重建机有限公司。

本标准主要起草人z段琳、黄中良、耿跃海、范翠玲、倪林、啥海珊.

本标准所代替标准的历次版本发布情况为z

一一一GB/T8420-1987、GB/T8420-2000.

I

GB/T8420-2011/ISO3411:2007

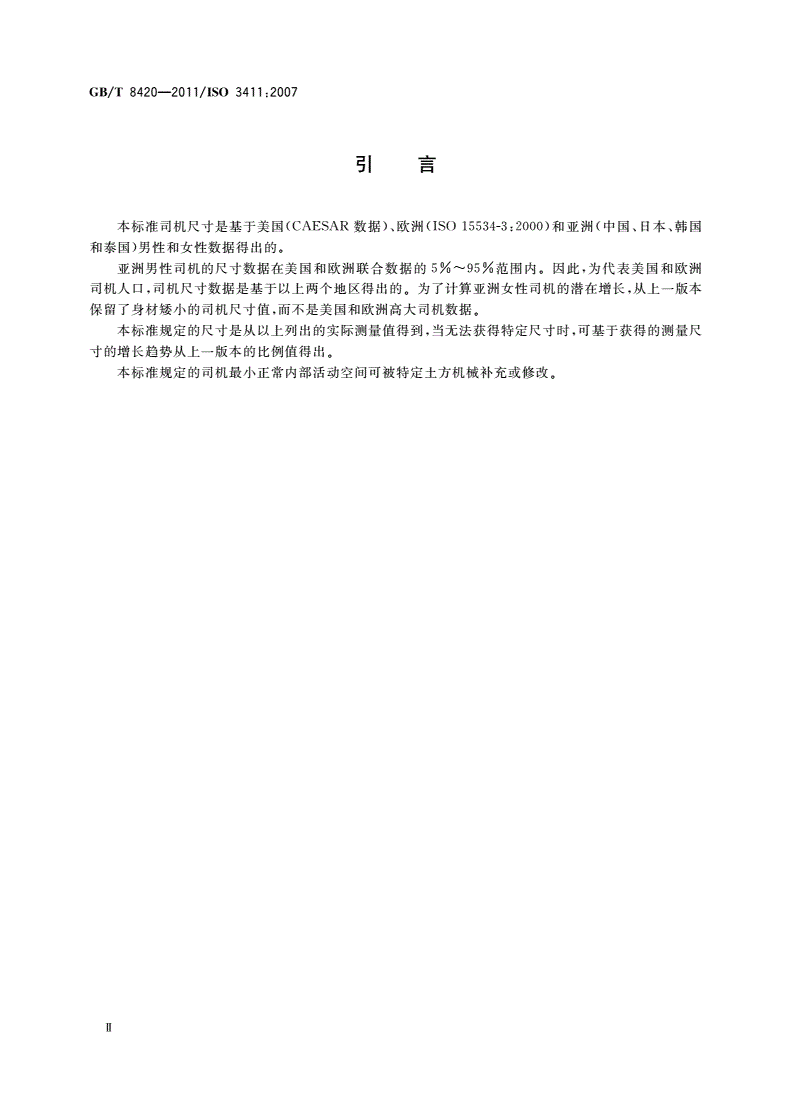

引

本标准司机尺寸是基于美国(CAESAR数据〉、欧洲(ISO15534-3:2000)和亚洲(中国、日本、韩国

和泰国)男性和女性数据得出的.

亚洲男性司机的尺寸数据在美国和欧洲联合数据的5%~95%范围内。因此，为代表美国和欧洲

司机人口，司机尺寸数据是基于以上两个地区得出的。为了计算亚洲女性司机的潜在增长，从上一版本

保留了身材矮小的司机尺寸值，而不是美国和欧洲高大司机数据。

本标准规定的尺寸是从以上列出的实际测量值得到，当无法获得特定尺寸时，可基于获得的测量尺

寸的增最趋势从上一版本的比例值得出。

本标准规定的司机最小正常内部活动空间可被特定土方机械补充或修改，

E

GB/T8420-2011/1803411:2007

土方机械司机的身材尺寸

与司机的最小活动空间

1范圄

本标准规定了ISO6165中定义的土方机械司机的身材尺寸以及用于司机空间内正常操作的最小

活动空间范围.

本标准不适用于本标准实施前制造的机器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件，仅注日期的版本适用于本文

件，凡是不注日期的引用文件，其最新版本〈包括所有的修改单〉适用于本文件.

ISO5353土方机械司机座椅标定点(Earth-movingmachinery,andtractorsandmachineryfor

agricultureandforestry-Seatindexpoint)

ISO6165土方机械基本类型识别、术语和定义(Earth-movingmachinery-Basictypes-

Identificationandtermsanddefinitions)

ISO11112土方机械司机座椅尺寸和要求(Earth-movingmachinery-Operator'sscat-

Dimensionsandrequirements)

3术语和定义

下列术语和定义适用于本文件，

3.1

矮小身材司机smalloperator

在世界范围的土方机械司机中，大约有5%的司机矮于列出的身材尺寸.

3.2

中等身材司机mediumoperator

在世界范围的土方机械司机中，大约有50%的司机矮于列出的身材尺寸，其余司机高于列出的身

材尺寸。

3.3

高大身材司机largeoperator

在世界范围的土方机械司机中，大约有5%的司机高于列出的身材尺寸.

3.4

工作姿势workingposture

司机工作时的姿势。

3.5

直立姿势erect阴sture

无需靠背直立的立姿或坐娶.

1

GB/T8420-2011/1803411:2007

4司凯的身材尺寸

图1和图2给出了司机的立姿和坐姿尺寸.图3给出了司机的身体各关节尺寸.所有尺寸已包括

鞋子或靴子25mm高度的允差.其他衣服的尺寸对这些尺寸也有影响.

所有尺寸都是指司机的直立姿势.由于工作姿势会放松，因此尺寸稍小一些z身高(lA)和举手高

度(2A)约要减少15mm，而坐姿高度(3A)以及坐姿眼部高度(3B)约要减少25mm.

在世界上某些地区，有超过5%司机的腿长度小于所列出的矮小司机腿长度值，为适应这些地区，

可进行特殊调整。

lJ1

!C'

1D

28

..

2Ccldq::L.二

2D

飞

『2£)j

e‘=

『阴晴

目M

iE

尺寸fmm

称

符号对照名

中等身材司机高大身材司机

锺小身材司机

lA155017301905

穿鞋身高·

lB展臂宽度e158517651942

9581060

lC曲臂宽度也850

151163

1D头部宽度b140

IE95125139

脚部穿鞋宽度

2A190021182325

举手高度〈指尖)'

2B170194210

头部厚度

2C170194210

眼部至后背臣离e

2D胸部厚度ε210247280

2E腹部厚度E210257300

2F250276311

脚部穿鞋*'度

注z本表代表世界人口的尺寸范围.矮小身材基于第5百分位测量，中等身材基于第50百分位测量，

高大身材基于第95百分位测量.矮小身材司机体重为51.9kg，中等身材司机体重为74.4kg，高

大身材司机体重为114.1kg.

·如需要戴防护帽时约增加50mm.
