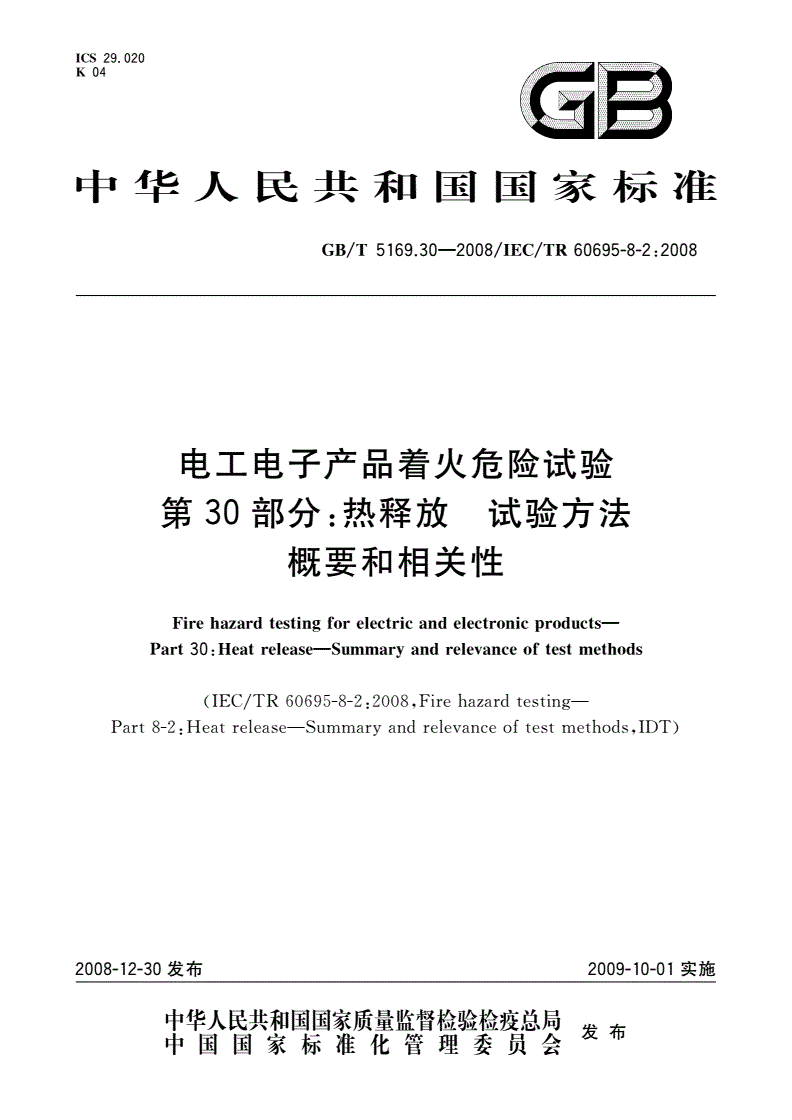

GB/T 5169.30-2008 电工电子产品着火危险试验 第30部分：热释放 试验方法概要和相关性

ICS29.020

K04

中华人民共和国国家标准

GB/T5169.30—20XX/IEC60695-8-2:2016

代替GB/T5169.30-2008

电工电子产品着火危险试验

第30部分：热释放试验方法概要和相关性

Firehazardtestingforelectricandelectronicproducts–Part30:

Heatrelease-Summaryandrelevanceoftestmethods

（IEC60695-8-2:2016,Firehazardtesting-Part8-2:Heatrelease-Summary

andrelevanceoftestmethods,IDT）

（征求意见稿）

（本稿完成日期：2019.6）

在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。

XXXX-XX-XX发布XXXX-XX-XX实施

GB/T5169.30—20XX/IEC60695-8-2:2016

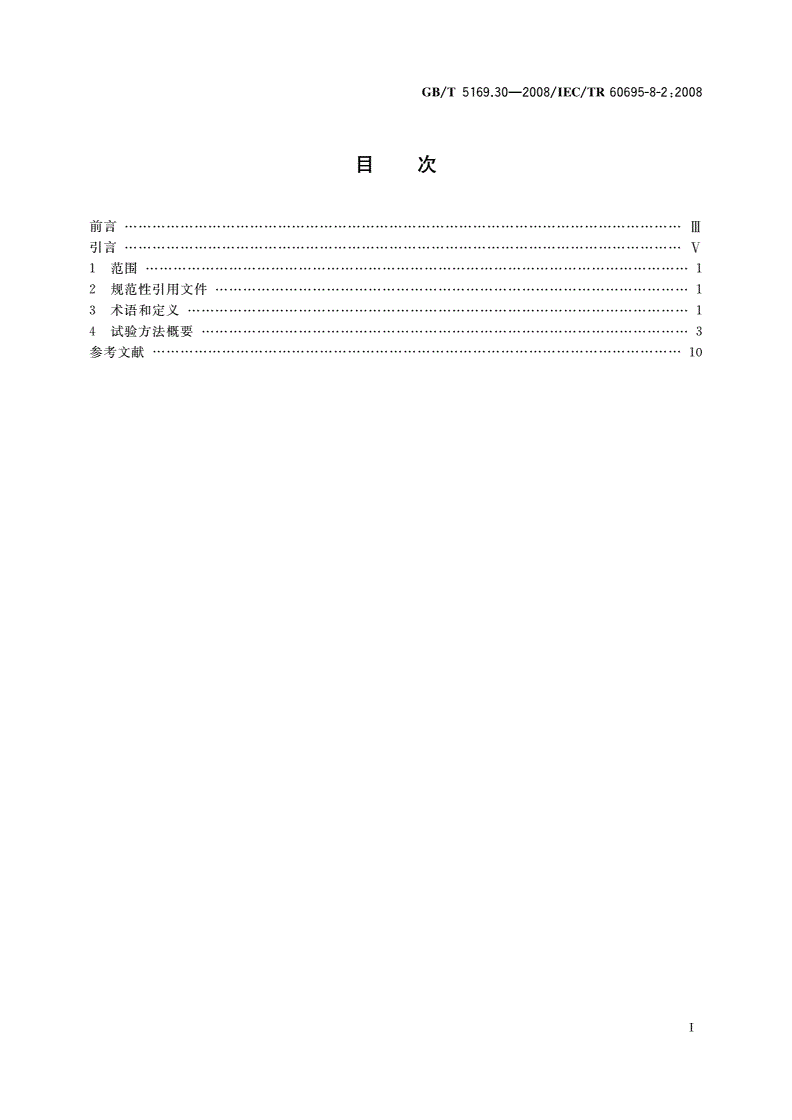

目次

前言III

引言V

1范围1

2规范性引用文件1

3术语和定义1

4试验方法概要5

4.1概述5

4.2测量完全燃烧5

4.3测量不完全燃烧6

5试验方法总览14

参考文献16

I

GB/T5169.30—20XX/IEC60695-8-2:2016

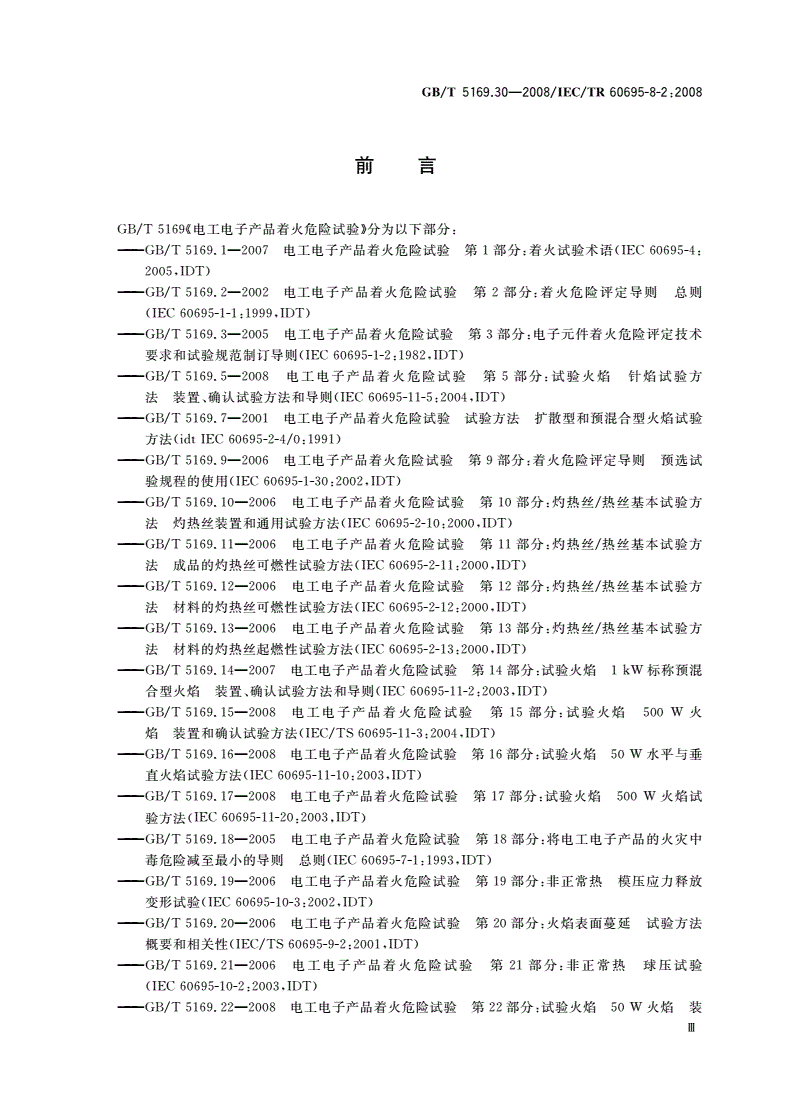

前言

GB/T5169《电工电子产品着火危险试验》分为以下部分：

——第1部分：着火试验术语

——第2部分：着火危险评定导则总则

——第5部分：试验火焰针焰试验方法装置、确认试验方法和导则

——第9部分：着火危险评定导则预选试验程序总则

——第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法

——第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（GWEPT）

——第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数（GWFI）试验方法

——第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃温度（GWIT）试验方法

——第14部分：试验火焰1kW标称预混合型火焰装置、确认试验方法和导则

——第15部分：试验火焰500W火焰装置和确认试验方法

——第16部分：试验火焰50W水平与垂直火焰试验方法

——第17部分：试验火焰500W火焰试验方法

——第18部分：燃烧流的毒性总则

——第19部分：非正常热模压应力释放变形试验

——第20部分：火焰表面蔓延试验方法概要和相关性

——第21部分：非正常热球压试验方法

——第22部分：试验火焰50W火焰装置和确认试验方法

——第23部分：试验火焰管形聚合材料500W垂直火焰试验方法

——第24部分：着火危险评定导则绝缘液体

——第25部分：烟模糊总则

——第26部分：烟模糊试验方法概要和相关性

——第29部分：热释放总则

——第30部分：热释放试验方法概要和相关性

——第31部分：火焰表面蔓延总则

——第32部分：热释放绝缘液体的热释放

——第33部分：着火危险评定导则起燃性总则

——第34部分：着火危险评定导则起燃性试验方法概要和相关性

——第35部分：燃烧流的腐蚀危害总则

——第36部分：燃烧流的腐蚀危害试验方法概要和相关性

——第38部分：燃烧流的毒性试验方法概要和相关性

——第39部分：燃烧流的毒性试验结果的使用和说明

——第40部分：燃烧流的毒性毒效评定装置和试验方法

——第41部分：燃烧流的毒性毒效评定试验结果的计算和说明

——第42部分：试验火焰确认试验导则

——第44部分：着火危险评定导则着火危险评定

——第45部分：着火危险评定导则防火安全工程

GB/T5169.30—20XX/IEC60695-8-2:2016

本部分为GB/T5169的第30部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分代替GB/T5169.30-2008《电工电子产品着火危险试验第30部分：热释放试验方法概要和

相关性》，与GB/T5169.30-2008相比主要技术变化如下：

——修改了引言；

——引用了IEC60695-1-12(见第1章，2008版第1章)；

——更新了术语和定义（见第3章，2008版第3章）；

——新增了概述4.1，用于补充说明本部分的适用情况和特殊说明（见4.1,2008版第4章）；

——更新了4.2.6文本，用于补充说明燃烧热值在其他标准中的应用（见4.2.6,2008版4.1.1.6）；

——更新了4.3.1.2、4.3.1.5、4.3.1.6文本内容（见4.3.1.2、4.3.1.5、4.3.1.6，2008版

4.2.1.2,4.2.1.5,4.2.1.6）；

——新增微型量热仪、火焰蔓延装置、明火量热法着火试验三种测量热释放方法（见

4.3.2,4.3.4,4.3.8）；

——更新4.3.6.3.2文本（见4.3.6.3.2，2008版4.2.3.2.1）；

——4.3.6.3.5补充重复性和再现性参考文件（见4.3.6.3.5，2008版4.2.3.2.4）；

——增加了第5章内容，列表概述了本部分所列热释放试验方法（见第5章）；

——更新参考文献。

本部分使用翻译法等同采用IEC60695-8-2：2016《着火危险试验第8-2部分：热释放试验方法概

要和相关性》。

与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：

——GB/T5169.2-2013电工电子产品着火危险试验第2部分：电工产品着火危险评定导则总则

（IEC60695-1-10:2009，IDT）

——GB/T5169.29电工电子产品着火危险试验第29部分：热释放总则（IEC60695-8-1:2008，

IDT）

——GB/T16499-2017电工电子安全出版物的编写及基础安全出版物和多专业共用安全出版物的

应用导则（IECGuide104:2010,NEQ）

——GB/T20002.4-2015标准中特定内容的起草第4部分：标准中涉及安全的内容（ISO/IECGuide

51:2014,MOD）

本部分做了下列编辑性修改：

——为与现有标准系列一致，将本部分名称改为《电工电子产品着火危险试验第30部分：热释放

试验方法概要和相关性》；

——删除了第一章中最后两段资料性内容；

——用“本标准”代替“本国际标准”；

——用小数点符号“.”代替数据中的“，”。

本部分由中国电器工业协会提出。

本部分由全国电工电子产品着火危险试验标准化技术委员会（SAC/TC300）归口。

本部分起草单位：……

本部分主要起草人：……

III

GB/T5169.30—20XX/IEC60695-8-2:2016

引言

所有电工电子产品的设计都应考虑着火风险和潜在的着火危险。元件、电路和设备设计以及材料筛

选在这方面的目的是将潜在的火灾事故风险降低到可以接受的水平，即使发生可预见的非正常使用、故

障和失效等状况也是如此。IEC60695-1-10，IEC60695-1-11以及IEC60695-1-12为如何达到这一目的

提供了导则。

涉及电工电子产品的火灾也可能因外部非电热源引发。总体风险评估应考虑这一因素。

IEC60695系列标准的目的是通过减少火灾的数量或减少火灾的后果来挽救生命和保护财产。它可

以通过：

试图防止带电部件引发起燃，如果发生起燃，也要将着火范围限制在电工电子产品外壳内。

试图将火焰蔓延至产品外壳的范围降至最低，以及将包括热、烟、毒性或腐蚀性气体等燃烧产

物的有害影响降到最低。

火灾产生的热量（热危险）、毒性和/或腐蚀性化合物、以及由烟雾导致的视觉模糊，均对生命和

财产造成危害。随着热释放量的增加，火灾风险增大，可能发展成有轰燃现象的火灾。

着火试验中最重要的测量方法之一是测量热释放量，是确定着火危险的一个重要因素；也是防火安

全工程计算的参数之一。

测量和使用热释放量以及其他着火试验数据，可用于减小着火的可能性（或影响），即使电工电子

产品发生可预测的非正常使用、故障或失效等状况也是如此。

当一种材料被外部热源加热时会产生燃烧流，与空气混合后会起燃并引发火灾。这一过程中释放的

热量有的被燃烧流和空气的混合物带走，有的因辐射损失掉，有的又返回到固体材料上，使其产生更多

的高温分解物，从而延续这一过程。

热量也可能会传递到临近的其他可燃产品上，并释放增加的热量和燃烧流。

着火过程中热能量的释放速率定义为热释放速率。热释放速率影响火焰蔓延和次级着火，因此很重

要。其他参数也很重要，例如可燃性、火焰蔓延和着火的边界效应等（参见GB/T5169和IEC60695标准

系列）。

GB/T5169.30—20XX/IEC60695-8-2:2016

电工电子产品着火危险试验

第30部分：热释放试验方法概要和相关性

1范围

GB/T5169的本部分介绍了已公开发表的测量电工电子产品或构成材料在着火试验中热释放的试验

方法概要。本部分陈述了目前试验方法的技术状态，在适当之处，还包括对其相关性和使用的特殊观察。

在国际标准IEC60695-1-10，IEC60695-1-11[39]和IEC60695-1-12[40]中，热释放数据可作为着

火危险评定和防火安全工程的组成部分。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5169.1-2015电工电子产品着火危险试验第1部分：着火试验术语(IEC60695–4：2012，IDT)

IEC60695-1-10着火危险试验第1-10部分：电工产品着火危险评定导则总则(Firehazard

testing–Part1-10:Guidanceforassessingthefirehazardofelectrotechnicalproducts–

Generalguidelines)

IEC60695-8-1着火危险试验第8-1部分：热释放总则（Firehazardtesting–Part8-1:Heat

release–Generalguidance）

ISO13943:2008消防安全词汇（Firesafety—Vocabulary）

IEC指南104安全出版物的编写及基础安全出版物和多专业公用安全出版物的应用导则（The

preparationofsafetypublicationsandtheuseofbasicsafetypublicationsandgroupsafety

publications）

ISO/IEC指南51安全方面标准中涉及安全内容的导则（Safetyaspects—Guidelinesfortheir

inclusioninstandards）

3术语和定义

为方便本部分使用，ISO13943:2008和GB/T5169.1:2015界定的（其中一些术语和定义转载如下）

及下列术语和定义适用于本文件。

3.1

燃烧combustion

物质与氧化剂的放热反应。

注：燃烧通常会放出燃烧流，并伴有火焰和/或灼热。

[ISO/IEC13943：2008,定义4.46]

3.2

1

GB/T5169.30—20XX/IEC60695-8-2:2016

燃烧产物combustionproduct/productofcombustion

燃烧后产生的固体、液体和气体。

注：燃烧产物可包括燃烧流、灰烬、烧焦物、余渣和/或烟炱。

[ISO/IEC13943：2008,定义4.48]

3.3

完全燃烧completecombustion

所有燃烧产物完全氧化的燃烧。

注1：这意味着，当氧化剂为氧气时，所有的碳转化为二氧化碳，而所有的氢转化为水。

注2：如果燃烧材料中存在除碳、氢和氧以外的其他元素，则这些元素在298K的标准状态下转化为最稳定的产物。

[ISO/IEC13943：2008,定义4.50]

3.4

有效燃烧热effectiveheatofcombustion

在给定的时间间隔内，试样燃烧产生的热释放除以其质量损失。

注3：如果试样全部转化为挥发性的燃烧产物或者所有燃烧产物均被完全氧化，则该有效燃烧热等同于燃烧的净热

值。

-1

注4：其代表性单位为千焦每克（kJ•g）

[ISO/IEC13943：2008,定义4.74]

3.5

着火fire

〈通常〉以排放热和燃烧流为特征的燃烧过程，常伴有烟和/或火焰和/或灼热。

注：在英语中，“fire”用于表示三种概念，其中的着火（3.6和火灾（3.7）两个是关于不同方式的自支持燃烧的

特定类型，它们在法语和德语中为两个不同的术语。

[ISO/IEC13943：2008，定义4.96]

3.6

着火fire

（受控的）有意提供有用效果的自燃，其燃烧程度在时间和空间上受到控制。

[ISO/IEC13943：2008，定义4.97]

3.7

火灾fire

（非受控的）无意提供有用效果的自燃，其燃烧程度在时间和空间上不受控制。

[ISO/IEC13943：2008，定义4.98]

3.8

燃烧流fireeffluent

在着火情况下，由燃烧或热解产生的所有气体和气溶胶，包括悬浮颗粒。

[ISO/IEC13943:2008,定义4.105]

3.9

GB/T5169.30—20XX/IEC60695-8-2:2016

着火危险firehazard

由着火引起不期望的潜在性物质或条件。

[ISO/IEC13943：2008，定义4.112]

3.10

防火安全工程firesafetyengineering

通过分析特定火情或量化一组火情风险，以基于科学原理的工程方法来改进或评定建筑环境方面设

计的一种应用。

[ISO/IEC13943：2008，定义4.126]

3.11

着火试验firetest

测定着火性能或将物品暴露于火灾影响内的试验。

注：着火试验的结果可用于定量试样着火的严重性或测定其耐火性或着火反应。

[ISO/IEC13943：2008，定义4.132]

3.12

轰燃flash-over

<着火的阶段>在一定范围内，可燃材料的整个表面突然转入着火状态。

[ISO/IEC13943：2008，定义4.156]

3.13

总燃烧热grossheatofcombustion

指定条件下，物质完全燃烧且生成的水完全凝结时的燃烧热。

参照：完全燃烧（3.3）

-1

注：其代表性单位为千焦每克（kJ•g）

[ISO/IEC13943:2008,定义4.170]

3.14

燃烧热heatofcombustion

潜热能（不推荐）

热值（不推荐）

单位质量的物质燃烧时产生的热能。

参照：有效燃烧热（3.4）、总燃烧热（3.13）和净燃烧热（3.19）

-1

注：其代表性的单位为千焦每克（kJ·g）。

[ISO/IEC13943:2008,定义4.174]

3.15

热释放heatrelease

燃烧产生的热能量。

注：其代表性单位为焦耳（J）。

[ISO/IEC13943：2008，定义4.176]

3

GB/T5169.30—20XX/IEC60695-8-2:2016

3.16

热释放速率heatreleaserate

燃烧速率（不推荐）

燃烧的速率（不推荐）

燃烧产生热能量的速率。

注：其代表性单位为瓦特（W）。

[ISO/IEC13943：2008，定义4.177]

3.17

中规模着火试验intermediate-scalefiretest

在中等尺寸试样上进行的着火试验。

注：在最大尺寸为1m～3m的试样上进行的着火试验通常称为中规模着火试验。

[ISO/IEC13943:2008，定义4.200]

3.18

大规模着火试验large-scalefiretest

在大尺寸试样上进行的，不能在典型试验箱里进行的着火试验。

注：在最大尺寸超过3m的试样上进行的着火试验通常称为大规模着火试验。

[ISO13943：2008，定义4.205]

3.19

净燃烧热netheatofcombustion

当生成的所有水都为气态时的燃烧热。

注1：净燃烧热通常比总燃烧热小，因为其未考虑水凝结时所释放的热。

-1

注2：其代表性的单位为千焦每克（kJ·g）。

[ISO13943：2008，定义4.237]

3.20

氧化oxidation

物质中氧元素或者其他带负电元素比例增加的化学反应。

注：本术语在化学领域有更广泛的含义，包括原子、分子或离子失去一个或多个电子的过程。

[ISO13943：2008，定义4.245]

3.21

氧化剂oxidizingagent

具有氧化能力的物质。

注：燃烧就是一种氧化。

[ISO13943：2008，定义4.246]

3.22

耗氧原理oxygenconsumptionprinciple

燃烧时每消耗单位质量氧所释放的热量值。

-1

注：常用值为13.1kJ.g。

GB/T5169.30—20XX/IEC60695-8-2:2016

[ISO13943：2008，定义4.247]

3.23

热解pyrolysis

由热作用引起的物质的化学分解。

注1：热解通常针对有焰燃烧开始之前的着火阶段。

注2：在火灾科学中，不设定有无氧气的存在。

[ISO/IEC13943：2008，定义4.266]

3.24

小规模着火试验small-scalefiretest

在小尺寸试样上进行的着火试验。

注：在最大尺寸不超过1m的试样上进行的着火试验通常称为小规模着火试验。

[ISO13943：2008，定义4.292]

3.25

试样testspecimen

经受评定或测量过程的物体。

注：在着火试验中，这类物体可以是材料、产品、部件、结构组件，或可能是它们的组合。也可以是一个可模拟产

品表现的传感器。

[ISO/IEC13943：2008，定义4.321]

4试验方法概要

4.1概述

本概要不能用来替代那些作为唯一有效引用文件的已出版标准。

如果尚未指定着火试验，且需要针对IEC技术委员会的特定用途进行开发或更改，应按照IEC指南104

的规定，与有关的IEC技术委员会联络进行。所选择的试验方法应与所关注的火情有关。IEC60695-1-10

中给出了电工产品着火试验的选择和相关性指南。

IEC60695-8-1给出了电工电子产品热释放试验总则。

4.2测量完全燃烧

4.2.1氧弹式量热仪

见ISO1716[1]。

4.2.2目的和原理

试验的目的是测量一定体积内燃烧产生的
