GB/T 45530-2025 土石坝安全监测技术规范

ICS27140

CCSP.59

中华人民共和国国家标准

GB/T45530—2025

土石坝安全监测技术规范

Technicalspecificationforearth-rockfilldamsafetymonitoring

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45530—2025

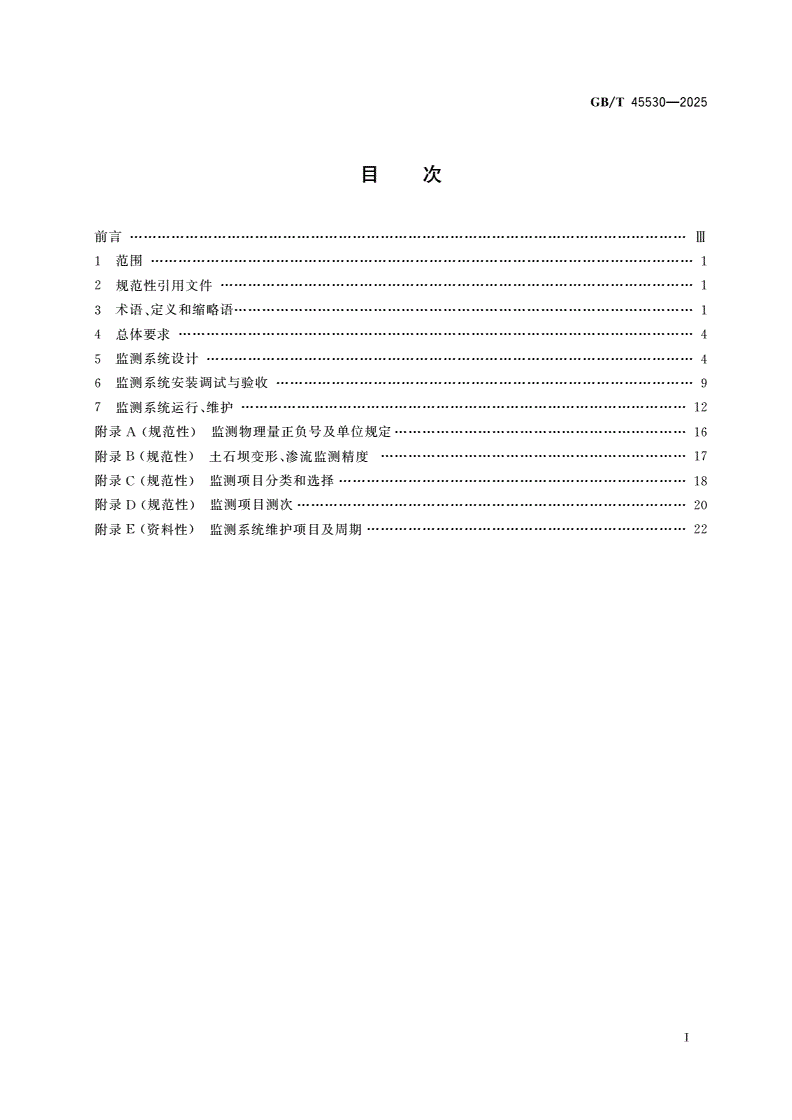

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和缩略语

3、………………………1

总体要求

4…………………4

监测系统设计

5……………4

监测系统安装调试与验收

6………………9

监测系统运行维护

7、……………………12

附录规范性监测物理量正负号及单位规定

A()………16

附录规范性土石坝变形渗流监测精度

B()、…………17

附录规范性监测项目分类和选择

C()…………………18

附录规范性监测项目测次

D()…………20

附录资料性监测系统维护项目及周期

E()……………22

Ⅰ

GB/T45530—2025

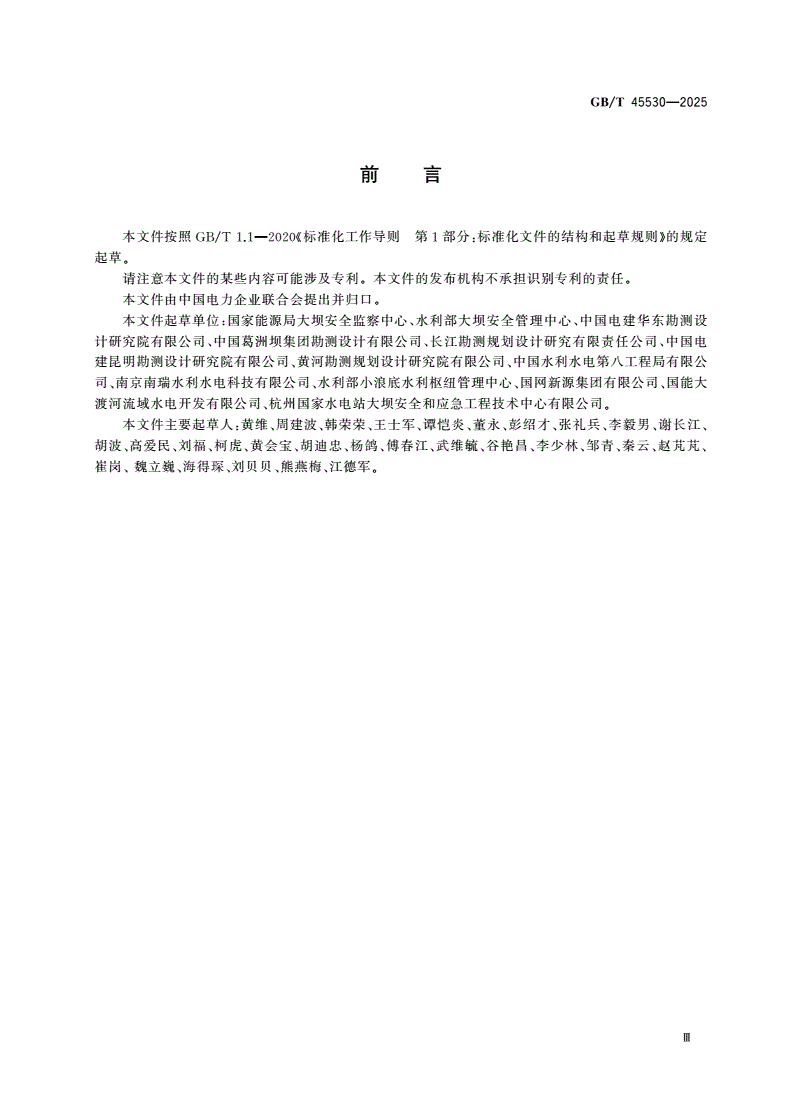

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国电力企业联合会提出并归口

。

本文件起草单位国家能源局大坝安全监察中心水利部大坝安全管理中心中国电建华东勘测设

:、、

计研究院有限公司中国葛洲坝集团勘测设计有限公司长江勘测规划设计研究有限责任公司中国电

、、、

建昆明勘测设计研究院有限公司黄河勘测规划设计研究院有限公司中国水利水电第八工程局有限公

、、

司南京南瑞水利水电科技有限公司水利部小浪底水利枢纽管理中心国网新源集团有限公司国能大

、、、、

渡河流域水电开发有限公司杭州国家水电站大坝安全和应急工程技术中心有限公司

、。

本文件主要起草人黄维周建波韩荣荣王士军谭恺炎董永彭绍才张礼兵李毅男谢长江

:、、、、、、、、、、

胡波高爱民刘福柯虎黄会宝胡迪忠杨鸽傅春江武维毓谷艳昌李少林邹青秦云赵芃芃

、、、、、、、、、、、、、、

崔岗魏立巍海得琛刘贝贝熊燕梅江德军

、、、、、。

Ⅲ

GB/T45530—2025

土石坝安全监测技术规范

1范围

本文件规定了土石坝安全监测设计安装调试与验收运行维护等技术要求

、、。

本文件适用于级级级土石坝的坝体坝基坝肩﹑泄水消能建筑物以及与土石坝安全有直

1、2、3、、,

接关系的近坝库岸及枢纽区边坡安全监测级级土石坝参照执行

,4、5。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

国家一二等水准测量规范

GB/T12897、

国家三四等水准测量规范

GB/T12898、

中短程光电测距规范

GB/T16818、

国家三角测量规范

GB/T17942

全球导航卫星系统测量规范

GB/T18314(GNSS)

大坝安全监测系统验收规范

GB/T22385

地面气象观测规范空气温度和湿度

GB/T35226

水位观测标准

GB/T50138

3术语定义和缩略语

、

31术语和定义

.

下列术语和定义适用于本文件

。

311

..

首次蓄水期firstimpoundmentperiod

从水库开始蓄水到或接近正常蓄水位为止的时期

()。

注若开始蓄水后一年内达不到正常蓄水位为开始蓄水后第一年

:,。

312

..

初蓄期initialimpoundmentperiod

首次蓄水期后的前年

3。

313

..

运行期operationperiod

初蓄期后的时期

。

314

..

观测observation

采用各种仪器设备或人工完成一次数据采集﹑记录的活动

。

1

GB/T45530—2025

315

..

监测monitoring

在土石坝建设与运行全生命周期按一定的频次采用仪器测读和现场检查的方式进行观测记

,,、

录并对成果变化情况进行分析的工作

,。

316

..

安全监测safetymonitoring

从掌握建筑物运行性态的角度出发对其进行监测并运用监测资料评价结构运行安全性提示建

,,,

筑物安全风险的工作

。

317

..

监控supervisorycontrol

在安全监测基础上辅以综合分析和结构安全性评价手段发现建筑物及其环境中的异常征兆和安

,,

全隐患警示安全风险提供制定安全控制措施的支持

,,。

318

..

监测仪器设备monitoringinstrumentandequipment

基于各种原理的传感器监测装置及其相应的监测信息采集传输和供电设备的总称

、。

319

..

监测设施monitoringfacilities

各类监测仪器设备及其保护装置观测房观测便道等辅助设施的统称

、、。

3110

..

监测系统monitoringsystem

由各类监测设施和监测信息管理软件组成的系统

。

3111

..

巡视检查inspection

凭借感官及必要的工器具对土石坝进行检查记录的工作

、。

3112

..

监测资料monitoringdata

巡视检查和仪器观测所获得的数据记录等资料的统称

、。

3113

..

监测资料整编compilationofmonitoringdata

在日常监测资料整理的基础上定期对监测资料监测竣工图各种原始数据和有关文字图表影

,(、、、

像图片进行处理初步分析形成整编报告

、)、,。

3114

..

监测资料分析analysisofmonitoringdata

对监测数据和巡视检查资料进行定性和定量分析分析变化发展与空间分布规律评价大坝运行

,,

性态

。

3115

..

监测自动化系统monitoringautomationsystem

由部分监测设施监测仪器设备数据采集装置计算机及外部设备﹑网络通信设备电源及防护设

(、、、

备及部分监测信息管理软件采集软件组成的监测系统子系统

)()。

3116

..

监测站monitoringstation

安装集线箱或数据采集装置的位置或场所

。

2

GB/T45530—2025

3117

..

监测管理站monitoringmanagementstation

安装采集计算机及其相关外部设备的场所

。

3118

..

监测管理中心站centralstationformonitoringmanagement

安装大坝安全监测管理计算机监测信息管理软件和相关外部设备的场所

、。

3119

..

永久监测项目permanentmonitoringitem

监控土石坝全生命周期整体运行性态及其影响因素的变形渗流环境量等监测项目以及针对工

、、,

程薄弱或重要部位的采用能修复或能替换监测设施的监测项目

、。

3120

..

长期监测项目long-termmonitoringitem

长期监控大坝内部或局部运行性态的监测项目

。

3121

..

短期监测项目short-termmonitoringitem

基于特定目的在一定阶段内持续监测的项目

,。

注包括施工期临时监测项目和科学试验监测项目等

:。

3122

..

设计警戒值designthreshold

基于设计计算成果和类似工程经验确定的土石坝正常状态下的监测物理量及其变化速率的限值

。

3123

..

监控指标monitoringindices

基于结构设计计算分析或监测资料综合分析成果确定的监测物理量及其变化速率的限值

。

3124

..

初测值firstmeasurement

监测仪器设备安装埋设后的首次测值

。

3125

..

初始值initialvalue

监测仪器设备安装埋设正常工作后的首次测值

。

3126

..

基准值baselinevalue

作为各阶段计算起点的测值

。

注根据各阶段计算分析需要选取计算基准值

:。

32缩略语

.

下列缩略语适用于本文件

。

全球卫星导航系统

GNSS:(GlobalNavigationSatelliteSystem)

合成孔径雷达干涉测量

InSAR:(InterferometricSyntheticApertureRadar)

串行数据接口标准

RS-485/422A:485/422A(RecommendedStandard-485/422A)

传输控制协议因特网互联协议

TCP/IP:/(TransmissionControlProtocol/InternetProtocol)

不间断电源

UPS:(UninterruptiblePowerSupply)

3

GB/T45530—2025

4总体要求

41土石坝应根据建筑物级别结构型式地形地质条件环境条件运行需求等设置必要的监测项

.、、、、

目仪器监测应与巡视检查相结合

,。

42监测系统设计应进行总体规划监测项目及测点布置应突出重点兼顾全面工程薄弱或重要部

.,、。

位的监测项目及测点宜冗余设置监测仪器设备应可靠耐久实用且便于实现自动化监测

。、、,。

43监测设施应适时安装安装调试后应及时进行初始观测记录和整理监测物理量正负号及单位

.,、。

规定应符合附录的规定

A。

44监测项目应按规定的频次观测相关监测项目宜同步观测发现测值异常应立即复测并分析原

.,。

因当发生有感地震特大暴雨狂风库水位骤变等特殊工况以及土石坝工作性态异常时应增加观测

。、、、,

频次必要时增加监测设施

,。

45监测资料应及时进行整编分析评价工程运行性态

.、,。

46监测系统应定期进行检查维护和鉴定评价对存在的缺陷和问题及时进行处理

.、、,。

47土石坝各监测项目的监测精度应符合附录的规定

.B。

5监测系统设计

51一般规定

.

511土石坝监测项目包括环境量变形渗流压力应力及温度巡视检查监测项目可根据大坝全

..、、、()、,

生命周期安全监测要求分为永久监测项目长期监测项目和短期监测项目三类监测项目分类和选择

,、。

应按照附录的规定

C。

512土石坝安全监测项目的观测频次应符合附录的规定监测自动化系统应定期进行人工比测

..D。。

513坝体临时挡水坝体永久长期监测项目不具备监测条件时宜布置短期监测项目并应与相应

..,、,,

的永久长期监测项目的测值建立数据衔接

、。

514监测设计应依据下列基本资料

..:

建筑物级别设计标准水文气象﹑地形地质测量控制网布置等工程基本资料

a)、、、、;

结构及渗流计算地质力学模型试验及水工模型试验工程安全风险分析等成果

b)、、;

坝体结构及材料分区坝体填筑材料物理力学参数﹑坝基岩土物理力学参数

c)、;

建筑物设计与施工方案

d);

同类型建筑物监测资料及发生安全事故案例等资料

e);

监测仪器原理技术性能指标

f)、;

其他相关资料

g)。

监测设计成果要求如下

515

..。

监测系统设计报告应包括监测系统布置仪器设备选型监测系统安装调试与观测要求巡视

a)、、、

检查内容与要求监测资料整编分析要求监测信息管理要求监测系统运行维护要求投资概

、、、、

算及监测项目运行时段划分等

。

监测系统安装详图应包括测点与测站布置观测与巡检通道布置电缆走线监测系统工程量

b)、、、

及技术指标等监测自动化系统安装详图应包括监测自动化系统接入测点监测站监测管理

。、、

站与监测管理中心站布置及配置网络拓扑通信供电防雷自动化设备工程量及技术指

、、、、、

标等

。

监测安装及观测技术要求应包括监测仪器设备检验安装调试方法线缆敷设接线要求监测

c)、、、、

设施保护观测方法观测频次初始值及基准值选取监测资料整编及分析监测系统检查维

、、、、、

4

GB/T45530—2025

护等要求

。

监测系统设计竣工报告应包括监测项目与测点布置监测项目运行时段划分施工期设计变

d)、、

更监测仪器和自动化设备工程量及技术指标巡视检查范围和内容﹑监测频次设计警戒

、、、

值等

。

516监测站监测管理站监测管理中心站及观测房的布置应综合考虑供电接地交通工作环境等

..、、、、、

因素并应布置人工巡视检查与仪器观测所需的通道

,。

517强震动水力学等专项监测设计应根据工程特点综合分析后设置相应的监测项目

..、,。

52环境量

.

521环境量监测包括上下游水位气温降水量库水温坝前淤积下游冲刷冰压力等项目环境

..、、、、、、。

量监测项目的选择及布置可与枢纽区气象及水情测报系统相结合

。

522上下游水位监测点应安装在水流平稳便于安装和基础稳固的位置可采用水尺水位计进行

..、、,、

监测水尺水位计选型应符合的规定

,、GB/T50138。

523气温监测点应设置在坝址区开阔地带可采用温度计安装在专用百叶箱内温度计的选型应符

..,,

合的规定

GB/T35226。

524降水雪量监测点应设置在坝址区开阔地带监测仪器可采用翻斗式虹吸式称重式等雨雪

..(),、、()

量计

。

525库水温监测点宜布置在正常蓄水位以下以上的高坝宜沿高程方向分层布置观测仪器可

..。70m,

采用电阻温度计半导体温度计等

、。

526库区可能出现阶段性结冰期的工程可设置冰压力监测项目并宜同步监测气温与冰厚

..,。

527泥沙淤积对建筑物运行影响较大的工程宜设置坝前淤积监测项目坝下游冲淤可能影响建筑物

..;

稳定和机组出力的宜设置下游冲淤监测项目

。

53变形监测

.

531变形监测采用的平面坐标系及高程基准宜与工程测量坐标系统相一致也可建立独立的测量坐

..,

标系统

。
