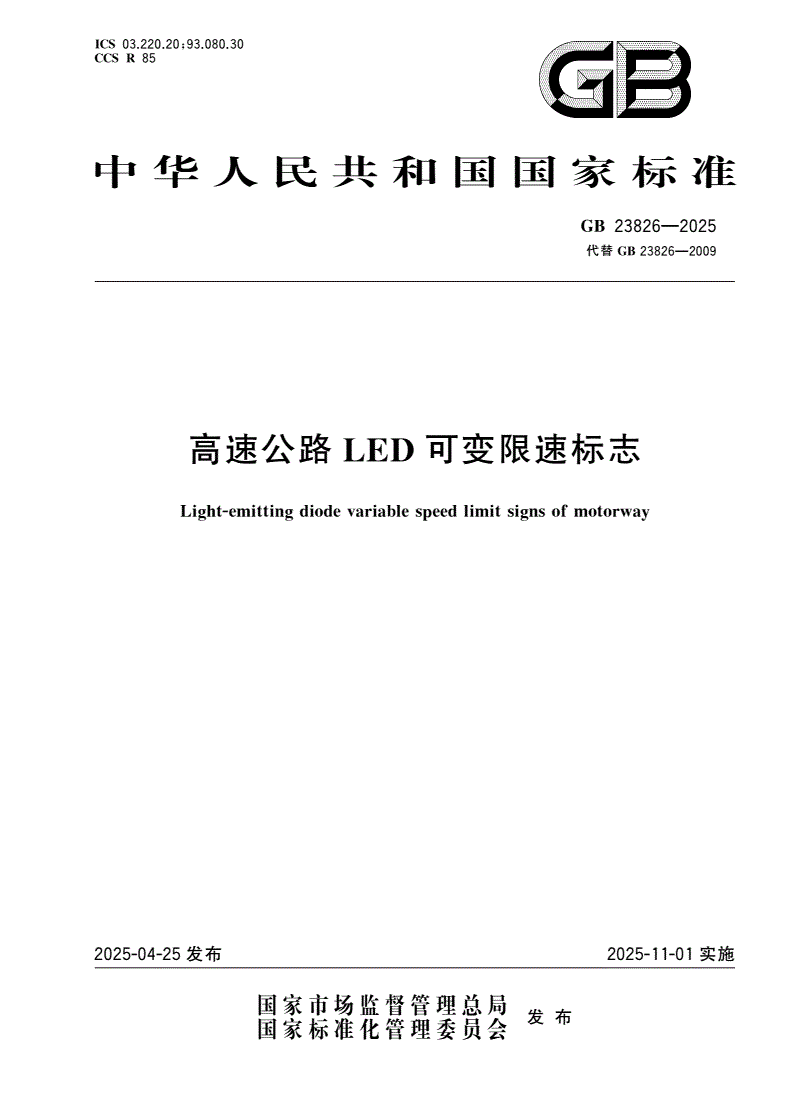

GB 23826-2025 高速公路LED可变限速标志

ICS03220209308030

;

CCSR.85...

中华人民共和国国家标准

GB23826—2025

代替GB23826—2009

高速公路LED可变限速标志

Light-emittingdiodevariablespeedlimitsignsofmotorway

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB23826—2025

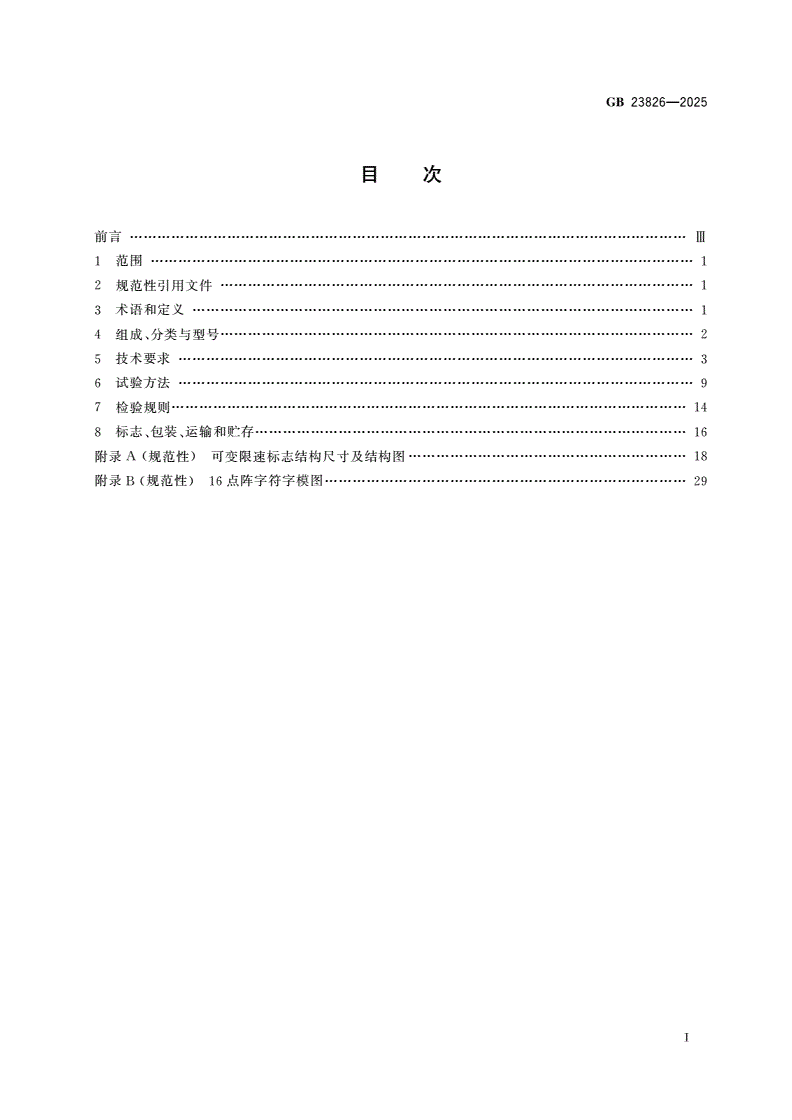

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

组成分类与型号

4、…………………………2

技术要求

5…………………3

试验方法

6…………………9

检验规则

7…………………14

标志包装运输和贮存

8、、…………………16

附录规范性可变限速标志结构尺寸及结构图

A()……………………18

附录规范性点阵字符字模图

B()16……………………29

Ⅰ

GB23826—2025

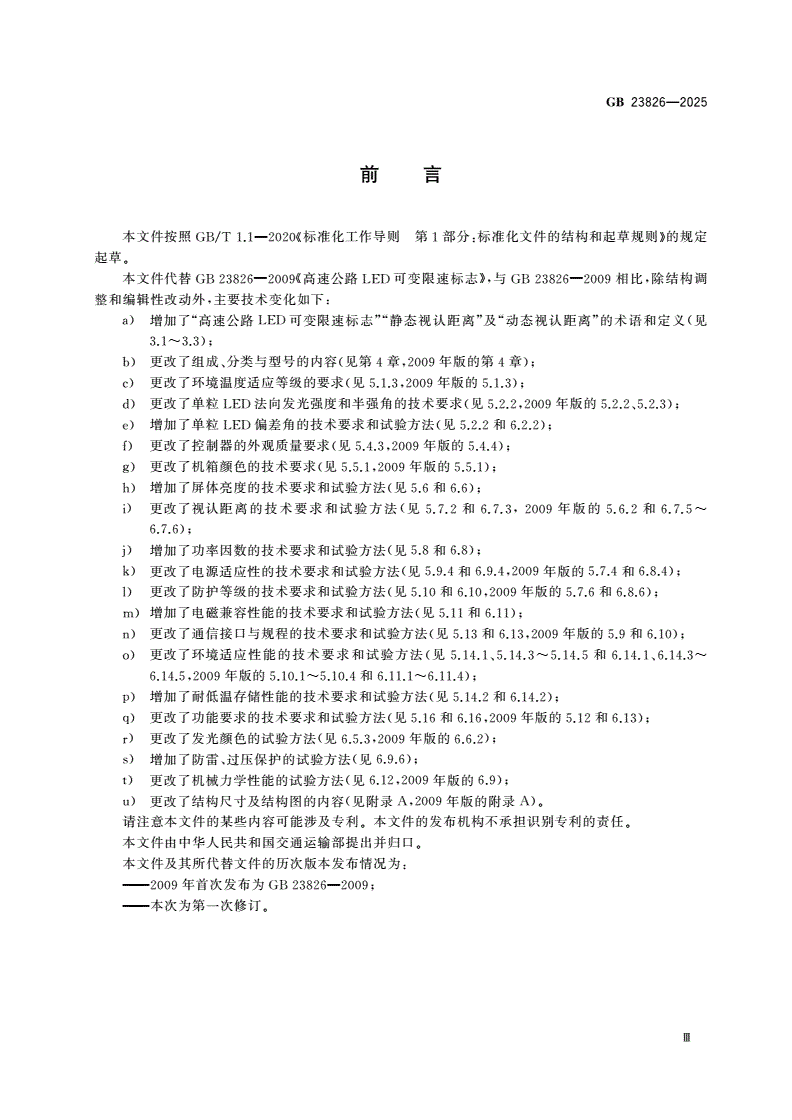

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替高速公路可变限速标志与相比除结构调

GB23826—2009《LED》,GB23826—2009,

整和编辑性改动外主要技术变化如下

,:

增加了高速公路可变限速标志静态视认距离及动态视认距离的术语和定义见

a)“LED”“”“”(

3.1~3.3);

更改了组成分类与型号的内容见第章年版的第章

b)、(4,20094);

更改了环境温度适应等级的要求见年版的

c)(5.1.3,20095.1.3);

更改了单粒法向发光强度和半强角的技术要求见年版的

d)LED(5.2.2,20095.2.2、5.2.3);

增加了单粒偏差角的技术要求和试验方法见和

e)LED(5.2.26.2.2);

更改了控制器的外观质量要求见年版的

f)(5.4.3,20095.4.4);

更改了机箱颜色的技术要求见年版的

g)(5.5.1,20095.5.1);

增加了屏体亮度的技术要求和试验方法见和

h)(5.66.6);

更改了视认距离的技术要求和试验方法见和年版的和

i)(5.7.26.7.3,20095.6.26.7.5~

6.7.6);

增加了功率因数的技术要求和试验方法见和

j)(5.86.8);

更改了电源适应性的技术要求和试验方法见和年版的和

k)(5.9.46.9.4,20095.7.46.8.4);

更改了防护等级的技术要求和试验方法见和年版的和

l)(5.106.10,20095.7.66.8.6);

增加了电磁兼容性能的技术要求和试验方法见和

m)(5.116.11);

更改了通信接口与规程的技术要求和试验方法见和年版的和

n)(5.136.13,20095.96.10);

更改了环境适应性能的技术要求和试验方法见和

o)(5.14.1、5.14.3~5.14.56.14.1、6.14.3~

年版的和

6.14.5,20095.10.1~5.10.46.11.1~6.11.4);

增加了耐低温存储性能的技术要求和试验方法见和

p)(5.14.26.14.2);

更改了功能要求的技术要求和试验方法见和年版的和

q)(5.166.16,20095.126.13);

更改了发光颜色的试验方法见年版的

r)(6.5.3,20096.6.2);

增加了防雷过压保护的试验方法见

s)、(6.9.6);

更改了机械力学性能的试验方法见年版的

t)(6.12,20096.9);

更改了结构尺寸及结构图的内容见附录年版的附录

u)(A,2009A)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国交通运输部提出并归口

。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为

———2009GB23826—2009;

本次为第一次修订

———。

Ⅲ

GB23826—2025

高速公路LED可变限速标志

1范围

本文件规定了高速公路发光二极管可变限速标志的组成分类与型号技术要求检验规

(LED)、、、

则以及标志包装运输和贮存描述了试验方法

,、、,。

本文件适用于高速公路可变限速标志的生产和产品质量检验

LED。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

环境试验第部分试验方法试验恒定湿热试验

GB/T2423.32:Cab:

环境试验第部分试验方法试验振动正弦

GB/T2423.102:Fc:()

环境试验第部分试验方法试验盐雾

GB/T2423.172:Ka:

环境试验第部分试验方法试验温度变化

GB/T2423.222:N:

塑料太阳辐射暴露试验方法第部分总则

GB/T3681.11:

外壳防护等级代码

GB/T4208—2017(IP)

设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案

GB/T5080.7

道路交通标志和标线第部分道路交通标志

GB5768.22:

照明光源颜色的测量方法

GB/T7922

信息技术设备多媒体设备和接收机电磁兼容第部分抗扰度要求

GB/T9254.2、2:

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2

电磁兼容试验和测量技术第部分射频电磁场辐射抗扰度试验

GB/T17626.33:

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4

低压电涌保护器第部分低压电源系统的电涌保护器性能要求和

GB/T18802.11(SPD)11:

试验方法

公路沿线设施塑料制品耐候性要求及测试方法

GB/T22040

高速公路可变信息标志

GB/T23828LED

高速公路监控设施通信规程第部分通用规程

GB/T34428.11:

高速公路监控设施通信规程第部分可变信息标志

GB/T34428.33:LED

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T23828。

1
