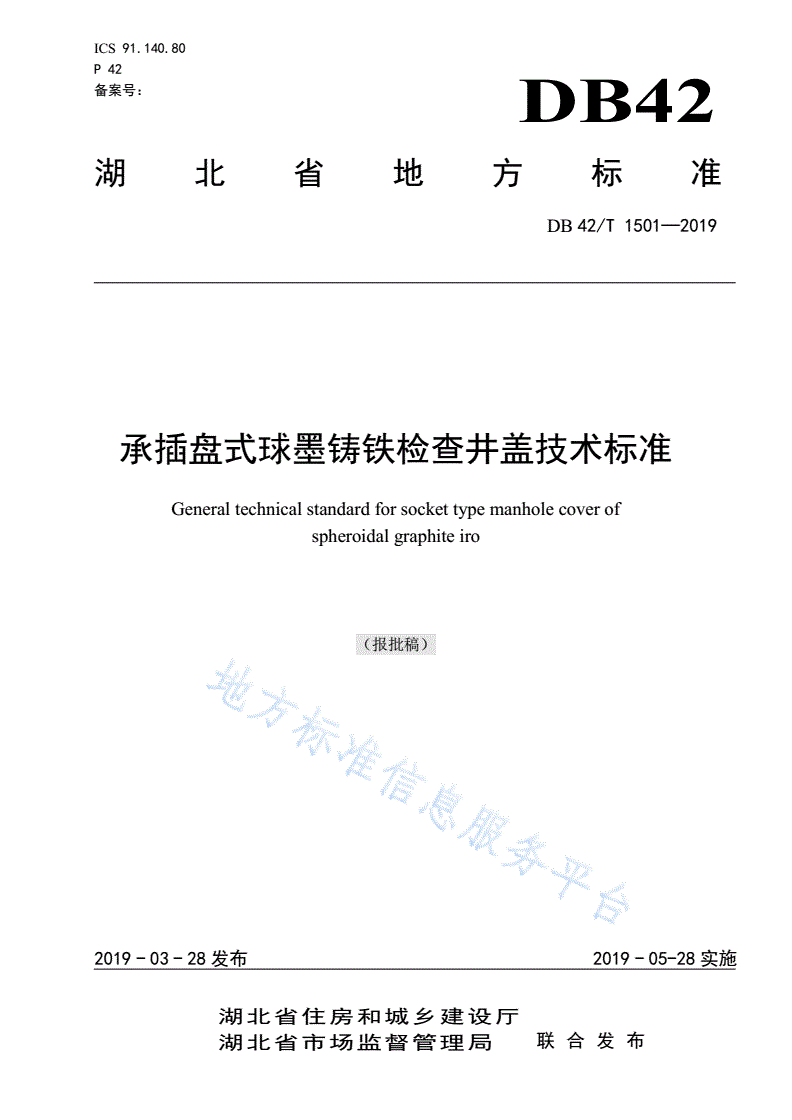

DB42/T 1501-2019 承插盘式球墨铸铁检查井盖技术标准

ICS91.140.80

P42

备案号：DB42

湖北省地方标准

DB42/T1501—2019

承插盘式球墨铸铁检查井盖技术标准

Generaltechnicalstandardforsockettypemanholecoverof

spheroidalgraphiteiro

（报批稿）

2019-03-28发布2019-05-28实施

湖北省住房和城乡建设厅

湖北省市场监督管理局联合发布

DB42/T1501—2019

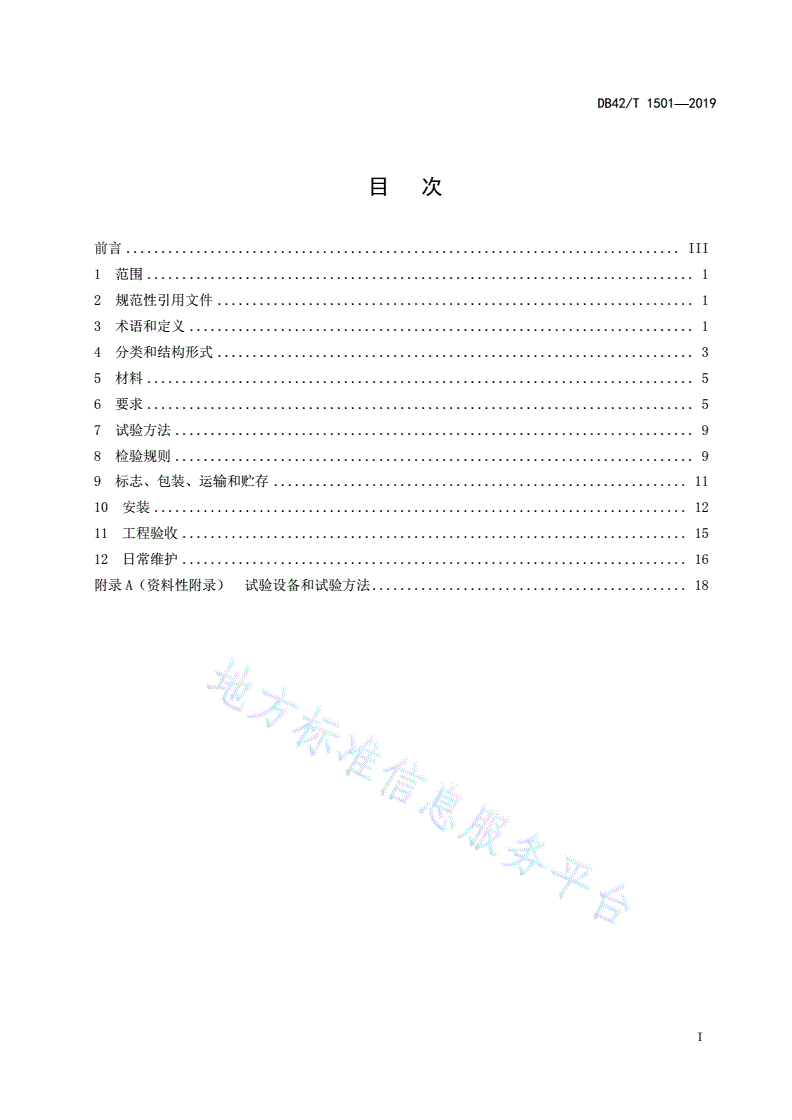

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4分类和结构形式....................................................................3

5材料..............................................................................5

6要求..............................................................................5

7试验方法..........................................................................9

8检验规则..........................................................................9

9标志、包装、运输和贮存...........................................................11

10安装............................................................................12

11工程验收........................................................................15

12日常维护........................................................................16

附录A（资料性附录）试验设备和试验方法.............................................18

I

DB42/T1501—2019

II

DB42/T1501—2019

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由武汉路宝市政建设配套设施有限公司提出。

本标准由湖北省住房和城乡建设厅归口管理。

本标准主要起草单位：武汉路宝市政建设配套设施有限公司、武汉市市政道路排水工程有限公司、

湖北省标准化与质量研究院、湖北省建筑工程质量监督检验测试中心、湖北省市政工程协会、武汉盖中

宝道路设施有限公司。

本标准主要起草人：田辛武、郭云鹏、李冰芳、王艳、周磊、陈磊、王康、赵亚玲、周旋、王青松、

徐然、李奇函、王强、方兵、王杨、李璀。

本标准实施应用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873063，邮箱：

407483361@；对本标准的有关修改意见建议请反馈至武汉路宝市政建设配套设施有限公司，联系

电话：027-87940988，邮箱：lubao3003@163.com。

III

DB42/T1501—2019

承插盘式球墨铸铁检查井盖技术标准

1范围

本标准规定了承插盘式球墨铸铁检查井盖的术语和定义、分类和结构形式、材料、要求、试验方法、

检验规则、标志、包装、运输和贮存、安装、工程验收及日常维护。

本标准适用于湖北省内市政基础设施管线工程，包含新建、改建、扩建和大中修工程的城镇道路车

行道沥青混凝土路面及水泥混凝土路面上，井座净开孔（co）不大于900mm的排水管道承插盘式球墨铸

铁检查井盖。其他专业领域（电力、燃气、供水、弱电、供热、通信等）在相似条件下可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1348球墨铸铁件

GB5725安全网

GB/T6414铸件尺寸公差、几何公差与机械加工余量

GB/T9441球墨铸铁金相检验

GB/T20878不锈钢和耐热钢牌号及化学成分

GB/T23858检查井盖

CJJ1城镇道路工程施工与质量验收规范

CJ/T511铸铁检查井盖

HG/T3080防震橡胶制品用橡胶材料

3术语和定义

GB/T23858、CJ/T511界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了

GB/T23858、CJ/T511中的某些术语和定义。

3.1

检查井manhole

地下设施中用于连接、检查、维护管线和安装设备的竖向构筑物。

[GB/T23858-2009，定义3.1]

3.2

检查井盖manholecover

检查井井口可开启的封闭物，由井盖和井座组成。

[GB/T23858-2009，定义3.2]

3.3

1

DB42/T1501—2019

井盖cover

检查井盖中可开启的部分，用于封闭检查井口。

[GB/T23858-2009，定义3.3]

3.4

井座manholeframe

检查井盖中固定于检查井井口的部分，用于安放井盖。

[GB/T23858-2009，定义3.4]

3.5

承插盘式检查井盖sockettypemanholecover

一种特殊的检查井盖，采用井座承载面位于顶部与路面标高平齐的结构设计，盖座与检查井调节环

采用承插方式连接，井座上盘面为法兰盘式结构。

3.6

弹性锁定结构elasticlockingstructure

与井盖一体式铸造，将井盖固定到井座卡口位置上，能防止井盖脱离井座的具有弹性的结构。

3.7

缓冲橡胶圈bufferrubberring

以氯丁二烯等人工合成的高分子化合物为主要原料，通过均聚或少量其他单体共聚而成的高分子材

料制作的起缓冲作用的橡胶圈。

[CJ/T511-2017，定义3.17]

3.8

铰链hinge

连接井盖与井座的防盗装置。

3.9

防坠落装置anti-falldevice

放置在检查井口内或单独安装在井体内的，防止渣物落入井内以保护井内设施，或防止井盖开启时

造成人员安全事故的装置。

3.10

嵌入深度inlaiddepth

井座顶面至井盖与井座接触的最低点高度。

3.11

井座支承面supportingfaceofframe

支承井盖的井座平面。

[GB/T23858-2009，定义3.7]

3.12

2

DB42/T1501—2019

总间隙widthofaperture

井座与井盖之间的间隙总和。

3.13

斜度taperofcover

检查井盖外沿上下形成的斜度。

[GB/T23858-2009，定义3.8]

3.14

井座净开孔clearopening

检查井井座孔口的最大内切圆直径。

[GB/T23858-2009，定义3.9]

3.15

井座承载面bearingsurfaceofframe

井座承受载荷的部分。

3.16

试验荷载testingload

在测试检查井盖承载能力时规定施加的竖向载荷。

3.17

通风孔vents

为避免管道内产生易燃易爆气体的集聚，井盖上的透气性开孔。

3.18

调节环adjustmentring

用于配合承插盘式检查井盖施工，以调节检查井口与路面标高之间的高差及检查井口的圆度、防止

施工时沥青混合物等坠落检查井内的装置。

4分类和结构形式

4.1分类

4.1.1承插盘式检查井盖参照GB/T23858，按承载能力主要划分为如下三级：C250、D400、E600。

4.1.2承插盘式检查井盖参照GB/T23858，按使用场所分为如下三组：

a)第一组（最低选用C250类型）：住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，

道路两边路缘石开始0.5m以内；

b)第二组（最低选用D400类型）：城市主路、公路、高等级公路、高速公路等区域；

c)第三组（最低选用E600类型）：货运站、码头、机场等区域。

4.1.3承插盘式检查井盖参照GB/T23858，按规格尺寸分为人孔和非人孔两种。非人孔规格尺寸不作

规定，人孔规格尺寸按井座净开孔（co）分为如下四类：600mm、700mm、800mm、900mm。

4.2结构形式

3

DB42/T1501—2019

4.2.1承插盘式检查井盖结构示意图，见图1。

说明：

A——嵌入深度；a1————井盖与井座左间隙；

B——井座支承面宽度；ar——井盖与井座右间隙；

H——井座高度；h——缓冲橡胶垫圈下方支承面厚度；

b——井座下沿最小壁厚；e——斜度。

图1承插盘式检查井盖结构示意图

4.2.2总间隙示意图，见图2。

说明：

a1————井盖与井座左间隙；ac——井盖与井座中间间隙；

ar——井盖与井座右间隙。

图2总间隙示意图

4.2.3井座净开孔（CO）示意图，见图3。

图3井座净开孔示意图

4

DB42/T1501—2019

图3井座净开孔示意图（续）

4.2.4井座承载面（D）示意图，见图4。

图4井座承载面示意图

5材料

5.1球墨铸铁

承插盘式检查井盖井盖和井座均应选用QT500-7或QT600-3牌号的球墨铸铁制造，球化率应大于80%，

力学性能应符合GB/T1348的有关规定。

5.2缓冲橡胶圈

缓冲橡胶圈材料应符合HG/T3080的规定。

5.3铰链

铰链应采用不锈钢材质，不锈钢（铰链）材质应符合GB/T20878中S30408（新牌号06Cr19Ni10）的

要求。

6要求

6.1外观

6.1.1井盖的表面应完整、光洁，花纹、标记及字标清晰无缺损，无毛刺，无锋利边缘，无翘曲变

形，材质应均匀，铸件表面质量应符合CJ/T511中的有关规定：

a）不应有多于1处缩坑；

5

DB42/T1501—2019

b）不应有粘砂、夹渣、氧化皮等瑕疵；

c）不应有飞翅、毛刺等浇冒口、出气孔的瑕疵。

6.1.2井盖与井座的接触面应平整光滑，保证井盖与井座接触平稳。

6.1.3盖座保持顶平，井盖上表面不应有拱度。井盖关闭后井盖与井座之间允许高差为±1mm。

6.1.4与井座接触的井盖底面及井座支承面应进行机械加工，井盖与井座的装配尺寸、公差等级不应

低于GB/T6141中CT10的规定，保证井盖与井座接触平稳以及同型号井盖、井座的互换性。

6.2结构尺寸

6.2.1检查井盖上表面应有防滑花纹，防滑花纹要求应符合GB/T23858中的有关规定，C250高度为

2mm～6mm；D400、E600高度为3mm～8mm，凹凸部分面积与整个面积相比不应小于30%，不应大于

70%。

6.2.2铰接井盖的仰角不应小于100°。

6.2.3检查井盖的斜度e以1:10为宜。

6.2.4井盖的嵌入深度应符合GB/T23858中的规定，C250嵌入深度不应小于30mm，D400、E600嵌入

深度不应小于50mm。
