GB/T 22672-2008 小功率同步电动机试验方法

ICS29．160．30

K20

雷雷

中华人民共和国国家标准

GB／T

小功率同步电动机试验方法

Testforsmallmotors

procedurespowersynchronous

2008—12-31发布2009-1

宰瞀鳃鬻瓣訾矬瞥星发布中国国家标准化管理委员会“”。

GB／T

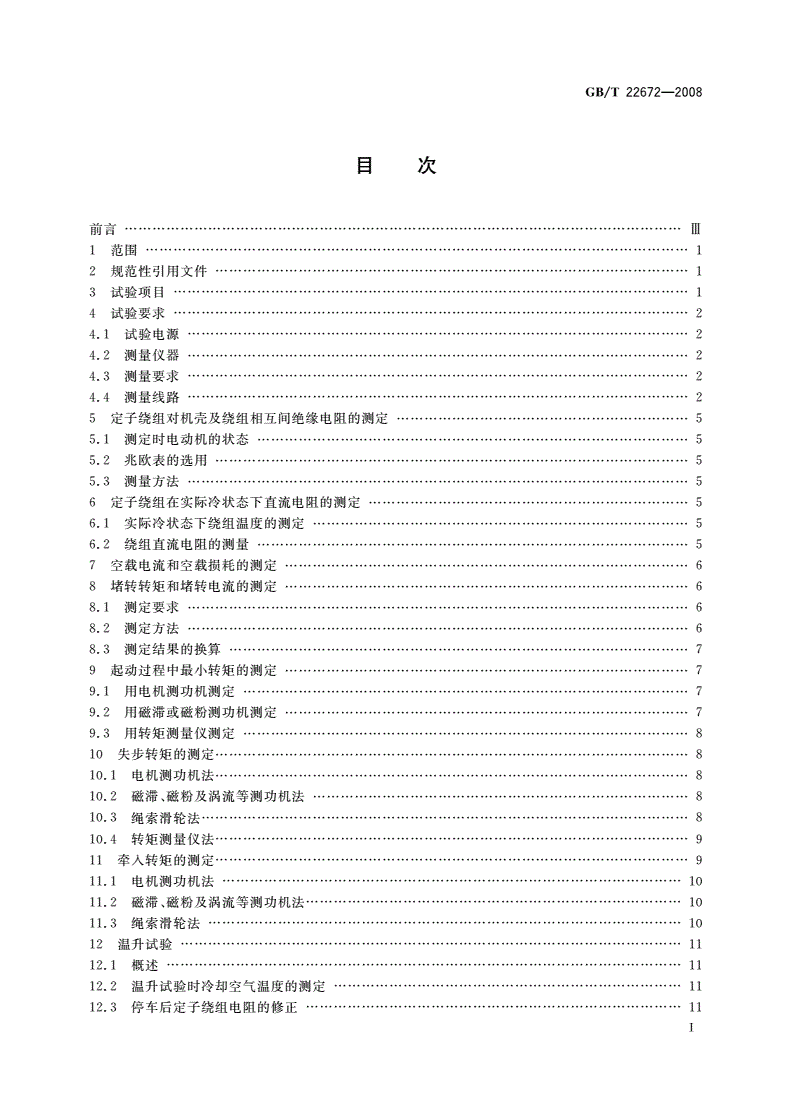

目次

前言…………···…·………………’。

1范围………………·…………·………………··Ⅱl

2规范性引用文件…………··…··1

3试验项目…………………···…·1

4试验要求………·2

4．1试验电源……·2

4．2测量仪器……··……………··2

4．3测量要求……·………………2

4．4测量线路·…………·………··2

5定子绕组对机壳及绕组相互问绝缘电阻的测定5

5．1测定时电动机的状态………·5

5．2兆欧表的选用………………5

5．3测量方法……·5

6定子绕组在实际冷状态下直流电阻的测定…·5

5．1实际冷状态下绕组温度的测定……………·5

6．2绕组直流电阻的测量·……··5

7空载电流和空载损耗的测定…·6

8堵转转矩和堵转电流的测定…·6

8．1测定要求………·………-·6

8．2测定方法………·………-…·6

8．3测定结果的换算………………·……………7

9起动过程中最小转矩的测定…-7

9．1用电机测功机测定………···………………7

9．2用磁滞或磁粉测功机测定…·7

9．3用转矩测量仪测定…………·8

10失步转矩的测定………………·8

10．1电机测功机法………………·8

10．2磁滞、磁粉及涡流等测功机法……………·8

10．3绳索滑轮法…………………·8

10．4转矩测量仪法………………·9

11牵人转矩的测定………………·9

11．1电机测功机法…·……··……0

11．2磁滞、磁粉及涡流等测功机法………·……··O

11．3绳索滑轮法…·……………-………………0

12温升试验………1

12．1概述……·………·…………1

12．2温升试验时冷却空气温度的测定…………1

12．3停车后定子绕组电阻的修正………………1

22672--2008

GB／T

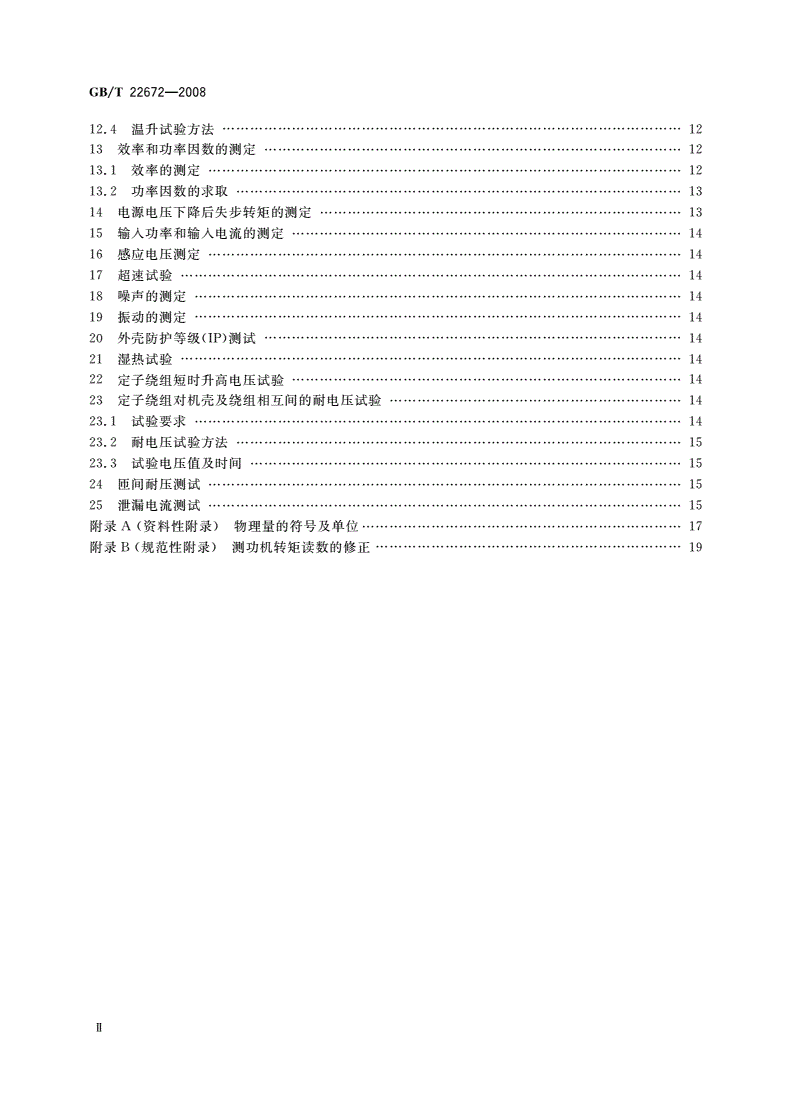

12．4温升试验方法…………·…

13效率和功率因数的测定……‘

13．1效率的测定·………………

13．2功率因数的求取…………‘

14电源电压下降后失步转矩的测定…………‘

15输入功率和输入电流的测定…··…………。‘地地地¨¨M

16感应电压测定…………··…··H

17超速试验……………·………M

18噪声的测定…··…·…………‘M

19振动的测定………………···……………·…M

20外壳防护等级(IP)测试……………·………M

21湿热试验…………·…………M

22定子绕组短时升高电压试验………………‘M

23定子绕组对机壳及绕组相互间的耐电压试验M

23．1试验要求…………………。

23．2耐电压试验方法…………

23．3试验电压值及时间………

24匝问耐压测试………………’

25泄漏电流测试·-…·-………‘‘

附录A(资料性附录)物理量的符号及单位…·

附录B(规范性附录)测功机转矩读数的修正·M¨坫¨¨"珀

Ⅱ

GB／T

刖昌

1．1

本标准按照GB／T2000的格式要求进行编写。

本标准的附录A为资料性附录，附录B为规范性附录。

本标准由中国电器工业协会提出。

26)归口。

本标准由全国旋转电机标准化技术委员会(sAc／Tc

本标准起草单位：广州电器科学研究院、河北五洲集团有限公司、横店集团联宜电机有限公司、闽东

电机(集团)股份有限公司。

本标准主要起草人：罗军波、马世忠、胡佳宗、葛红民、杨继秀。

本标准为首次发布。

GB／T

小功率同步电动机试验方法

1范围

本标准规定了各类小功率同步电动机的试验方法。

500kW的各类小功率同步电动机。

本标准适用于折算至1r／min时连续额定功率不超过1．1

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB75560034—1：2004，IDT)

2008旋转电机定额和性能(IEC

24211999

GB／T电工电子产品环境试验第1部分：总则

2900．27—2008

GB／T电工术语小功率电动机

4942．12006旋转电机整体结构的防护等级(IP代码)分级(IEC

GB／T

GB／T51712002小功率电动机通用技术条件

7676．2

GB／T1998直接作用模拟指示电测量仪表及其附件第2部分：电流表和电压表的特

IEC60051-2：1984)

殊要求(idt

(ISO1680：1999，MOD)

1211360990：1999，IDT)

GB／T2003接触电流和保护导体电流的测量方法(IEC

GB

12350小功率电动机的安全要求

12665--2008

GB／T电机在一般环境条件下使用的湿热试验要求

JB／T9615．1—2000交流低压电机散嵌绕线匝间绝缘试验方法

10490

JB／T2004小功率电动机机械振动振动测量方法、评定及限值

3试验项目

本标准叙述的各类电动机试验项目如下：

a)定子绕组对机壳及绕组相互间绝缘电阻的测定；

b)定子绕组在实际冷状态下直流电阻的测定；

c)空载电流和空载损耗；

d)堵转转矩和堵转电流；

e)起动过程中最小转矩的测定；

f)失步转矩的测定；

g)牵人转矩的测定；

h)温升试验；

i)效率和功率因数的测定；

】

22672--2008

GB／T

j)电源电压下降后失步转矩的测定；

k)输入功率和输入电流的测定；

1)感应电压测定；

m)超速试验；

n)噪声的测定；

o)振动的测定；

p)外壳防护等级(IP)测试；

q)湿热试验；

r)定子绕组短时升高电压试验；

s)定子绕组对机壳及绕组相互问的耐电压试验；

t)匝问耐压测试；

u)泄漏电流测试。

型式检验及出厂检验需要进行的项目，应按GB755及GB／T5171以及各类电动机标准的规定。

4试验要求

4．1试验电源

试验电源的电压波形正弦性畸变率应不大于2％，温升试验时应不大于1．5％(三相永磁同步电动

机的专用可控硅变频电源除外)。三相电源应为实际平衡的电压系统，电压的负序分量应小于正序分量

的0．5％，且零序分量的影响应予消除。在额定电压时，如果由电压表所测得的三相线电压其最大值与

最小值之差不超过额定电压的1％，则可满足实际平衡的电压系统的要求。

试验期问，电源频率与额定频率之差应在额定频率的±o．5％范围内。

试验电源在试验期问不允许频率发生快速变化，因为频率快速变化不仅影响被试电动机，也会影响

到输出测量装置。测量期间频率变化量应小于0．1％。

4．2测量仪器

型式试验时所用电表的准确度等级应不低于0。5级(兆欧表除外)，电流互感器的准确度等级应不

低于0．2级。测力计的准确度等级应不低于1．0级(悬挂式弹簧秤除外)，温度计的误差应不大于

±1℃，被试电动机额定转矩测量的准确度：在0．5N·m以上时应不低于1％；在0．2N·m以下时应

不低于2％。

选择仪表时，应使测量值位于20％～95％仪表量程范围内。

4．3测量要求

a)除堵转试验外，电流的测量，不应使用电流互感器。

b)三相电流应用3个电流表测量，三相功率应用两瓦特表法进行测量，或者采用三相电量综合测

量仪表进行测量。

c)测量三相电压和三相电流时，应取三相读数的平均值作为测量的实际值。

d)为使测量准确，所有被测量(包括转矩)应尽可能同时读取。

4．4测量线路

试验时单相电动机采用图l的测量线路，三相电动机应采用图2的测量线路。当所用电流表及瓦

特表电流线圈内阻较大不能满足测量要求时，单相电动机允许采用图3的测量线路，三相电动机允许采

用图4的测量线路。在图1～图4中，V为电压表，A为电流表，w为功率表，HK为3级双投开关。

2

GB／T

电源端

图1

电源端

电动机端

图2三相电动机测量线路

电源端

电动机端

图3单相电动机测量线路

GB／T22672--2008

电源端

电动机端

图4三相电动机测量线路

为迅速可靠地换接电压表，图2中3级双投开关HK可采用万能转换开关或组合开关，图1中单极

双投开关HK可采用旋转式按钮或乒乓开关，不允许采用不合要求的波段开关，为提高测量准确度，测

量线路中的导线压降影响应设法消除。

4．4．1对图1及图2的测量线路，温升及负载试验时测量要求如下：

a)测量时先将电动机端电压及负载调至额定值，读取电压后尽快换接开关HK测量电网端电压

值及其余电表指示值(此时电压不允许接在电动机端)。最后在保持电网端电压及负载不变的

情况下(电动机端电压应为额定值)进行温升试验，当温升稳定时所测得的电流及输入功率，即

为额定电流及额定输入功率。

b)被试电动机在额定负载时其电动机端电压为额定电压。与电网端电压相差不允许大于额定

电压的1．5％，即电网端
