GB/T 39156-2020 大规格陶瓷板技术要求及试验方法

ICS91.100.25

Q31GB

中华人民共和国国家标准

GB/T39156-2020

大规格陶瓷板技术要求及试验方法

Technicalrequirementsandtestmethodsforlargeformatceramicslab

2020-11-19发布2021-10-01实施

国家市场监督管理总局申＃

国家标准化管理委员会保叩

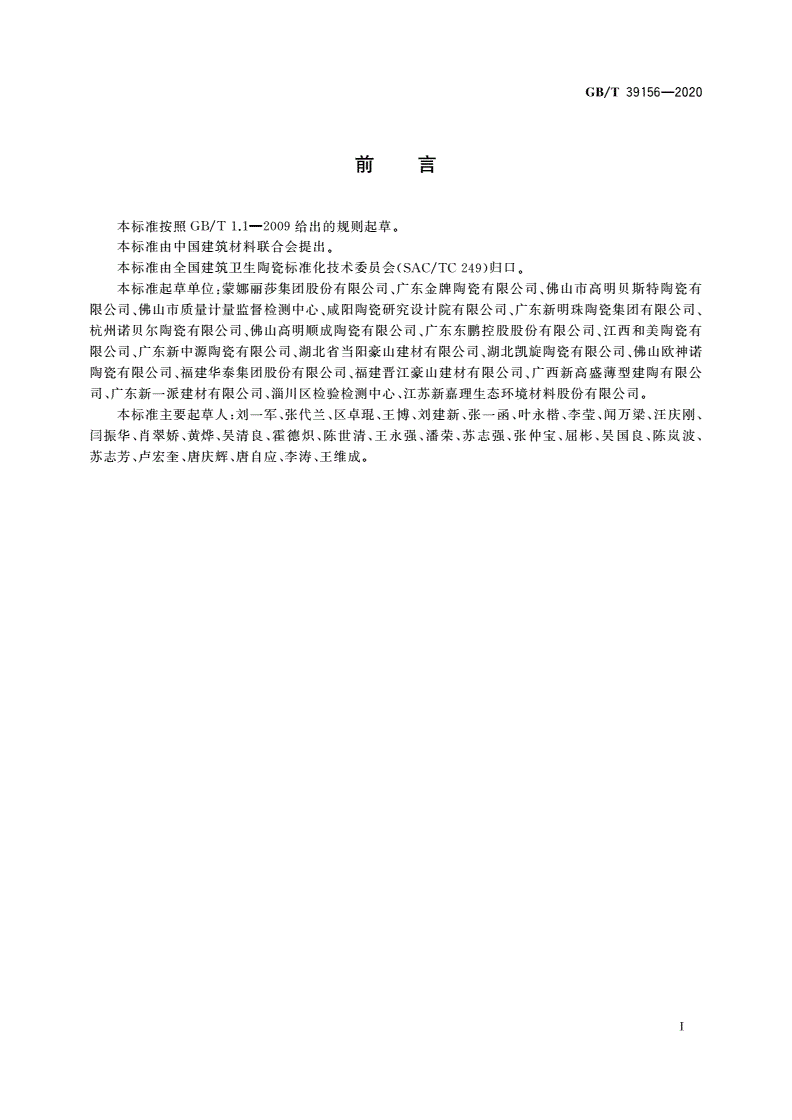

GB/T39156-2020

前言

本标准按照GB/T1.12009给出的规则起草。

本标准由中国建筑材料联合会提出。

本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249）归口。

本标准起草单位z蒙娜丽莎集团股份有限公司、广东金牌陶瓷有限公司、佛山市高明贝斯特陶瓷有

限公司、佛山市质量计量监督检测中心、咸阳陶瓷研究设计院有限公司、广东新明珠陶瓷集团有限公司、

杭州诺贝尔陶瓷有限公司、佛山高明顺成陶瓷有限公司、广东东鹏控股股份有限公司、江西和美陶瓷有

限公司、广东新中源陶甏有限公司、湖北省当阳豪山建材有限公司、湖北凯旋陶瓷有限公司、佛山欧神诺

陶瓷有限公司、福建华泰集团股份有限公司、福建晋江豪山建材有限公司、广西新高盛薄型建陶有限公

司、广东新一派建材有限公司、淄川区检验检测中心、江苏新嘉理生态环境材料股份有限公司。

本标准主要起草人z刘一军、张代兰、区卓玉昆、王博、刘建新、张一函、叶永楷、李莹、闻万梁、汪庆刚、

闰振华、肖翠娇、黄烨、吴清良、霍德炽、陈世清、王永强、潘荣、苏志强、张仲宝、屈彬、吴国良、陈岚波、

苏志芳、卢宏奎、唐庆辉、唐自应、李涛、王维成。

I

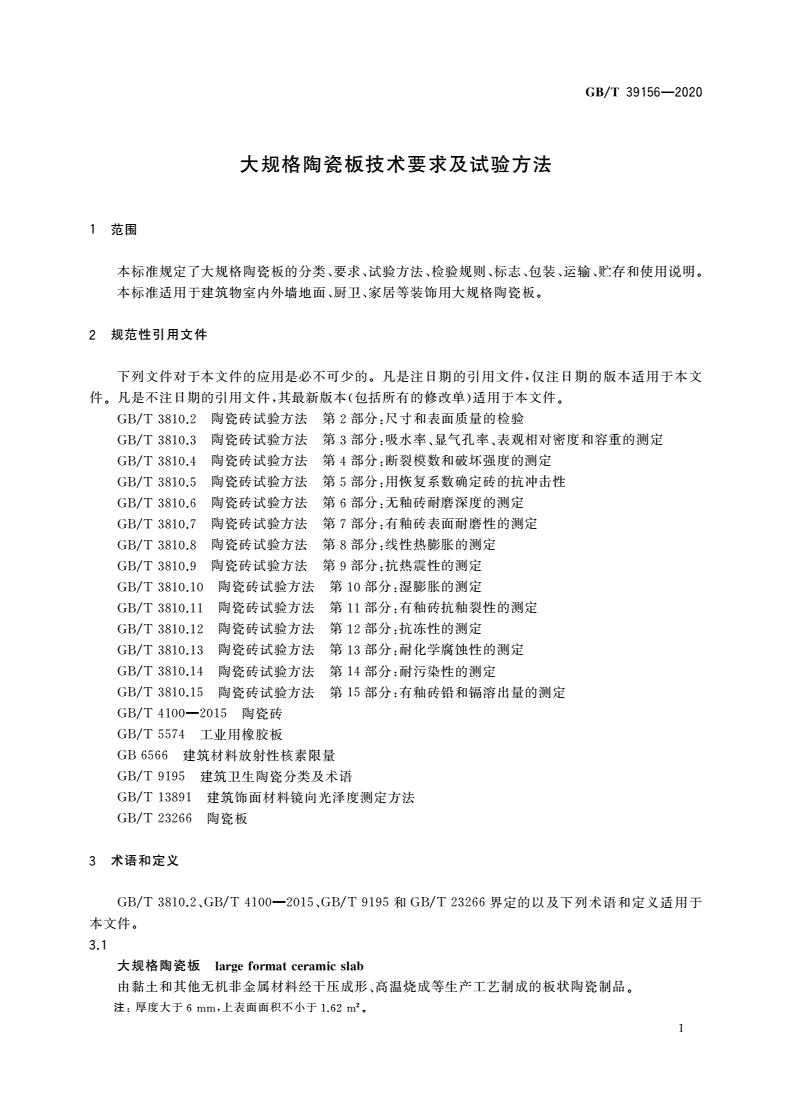

GB/T39156-2020

大规格陶瓷板技术要求及试验方法

1范围

本标准规定了大规格陶瓷板的分类、要求、试验方法、检验规则、标志、包装、运输、贮存和使用说明。

本标准适用于建筑物室内外墙地面、厨卫、家居等装饰用大规格陶瓷板。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3810.2陶瓷砖试验方法第2部分＝尺寸和表面质量的检验

GB/T3810.3陶瓷砖试验方法第3部分＝吸水率、显气孔率、表观相对密度和容重的测定

GB/T3810.4陶瓷砖试验方法第4部分＝断裂模数和破坏强度的测定

GB/T3810.5陶瓷砖试验方法第5部分z用恢复系数确定砖的抗冲击性

GB/T3810.6陶瓷砖试验方法第6部分2元和砖耐磨深度的测定

GB/T3810.7陶瓷砖试验方法第7部分2有袖砖表面耐磨性的测定

GB/T3810.8陶瓷砖试验方法第8部分g线性热膨胀的测定

GB/T3810.9陶瓷砖试验方法第9部分g抗热震性的测定

GB/T3810.10陶瓷砖试验方法第10部分g湿膨胀的测定

GB/T3810.11陶瓷砖试验方法第11部分2有轴砖抗轴裂性的测定

GB/T3810.12陶瓷砖试验方法第12部分g抗冻性的测定

GB/T3810.13陶甏砖试验方法第13部分g耐化学腐蚀性的测定

GB/T3810.14陶瓷砖试验方法第14部分g耐污染性的测定

GB/T3810.15陶瓷砖试验方法第15部分z有袖砖铅和铺溶出量的测定

GB/T41002015陶瓷砖

GB/T5574工业用橡胶板

GB6566建筑材料放射性核素限量

GB/T9195建筑卫生陶瓷分类及术语

GB/T13891建筑饰面材料镜向光泽度测定方法

GB/T23266陶瓷板

3术语和定义

GB/T3810.2,GB/T41002015、GB/T9195和GB/T23266界定的以及下列术语和定义适用于

本文件。

3.1

大规格陶瓷板largeformatceramicslab

由秸土和其他无机非金属材料经干压成形、高温烧成等生产工艺制成的板状陶瓷制品。

注E厚度大于6mm，上表面面棋不小于1.62m'.

1

GB/T39156-2020

4分类

按表面特征分为有袖大规格陶瓷板和无袖大规格陶瓷板。

5要求

5.1表面质量

主要区域元明显缺陷．

5.2尺寸

尺寸的最大允许偏差应符合表1规定。

表1尺寸最大允许偏差

单位为毫米

项目

允许偏差

长度和宽度±2.0

士0.5

厚度

ζ2.0

对边长度差

<2.0

对角线长度差

运0.5

直角度

5.3表面平整度

表面平整度应符合表2要求。

表2表面平整度

项目允许偏差

厚度（工作尺才〉》7.5mm土0.15%，最大值运3.5mm

中心弯曲度

厚度（工作尺才）＜7.5mm

不适用

厚度（工作尺才）》7.5mm±0.15%，最大值《2.0mm

边弯曲度

厚度（工作尺寸）＜7.5mm

不适用

5.4暖水率E

吸水率平均值，E《0.5%；单值，E《0.6%.

5.5破坏强度

厚度（工作尺寸）》7.5mm，平均值不小于1500N;

厚度（工作尺寸）＜7.5mm，平均值不小于900N.

5.6断裂模擞

平均值不小于35MPa，单个值不小于32MPa0

2

GB/T39156-2020

5.7剪切强度

用于干挂的大规格陶瓷板剪切强度应符合表3要求。

表3剪切强度技术要求

技术指标

项目

平均值单个值

T注15.0T注13.5

剪切强度τ／（N/mm勺

5.8耐磨性

地面用元袖大规格陶瓷板耐磨损体积不大于150mm'"

制造商应报告地面用有轴大规格陶瓷板表面耐磨性。

5.9线性热膨胀系数

有要求时，制造商应报告大规格陶瓷板线性热膨胀系数．

5.10抗热震性

经抗热震性试验应元裂纹或剥落。

5.11抗袖裂性

有利大规格陶瓷板经抗袖裂性试验后，袖面应元裂纹或剥落。

5.12抗冻性

用于受冻环境的大规格陶瓷板应进行抗冻试验，经抗冻试验后应无裂纹或剥落。

5.13湿膨胀

有要求时，制造商应报告大规格陶瓷板湿膨胀值。

5.14静摩擦系敢

地面用大规格陶瓷板干法静摩擦系数不低于0.50

5.15先锋度

有要求时，制造商应报告大规格陶瓷板光泽度值。

5.16抗冲击性

有要求时，制造商应报告经抗冲击试验后测得的恢复系数目

5.17耐化学腐蚀性

经耐家庭化学试剂和游泳池盐类的腐蚀性试验后，元和大规格陶瓷板应不低于UB级，有轴大规格

陶瓷板应不低于GB级。

经耐低浓度酸和碱的腐蚀性试验后，无稍大规格陶瓷板应不低于ULB级，有稍大规格陶瓷板应不
