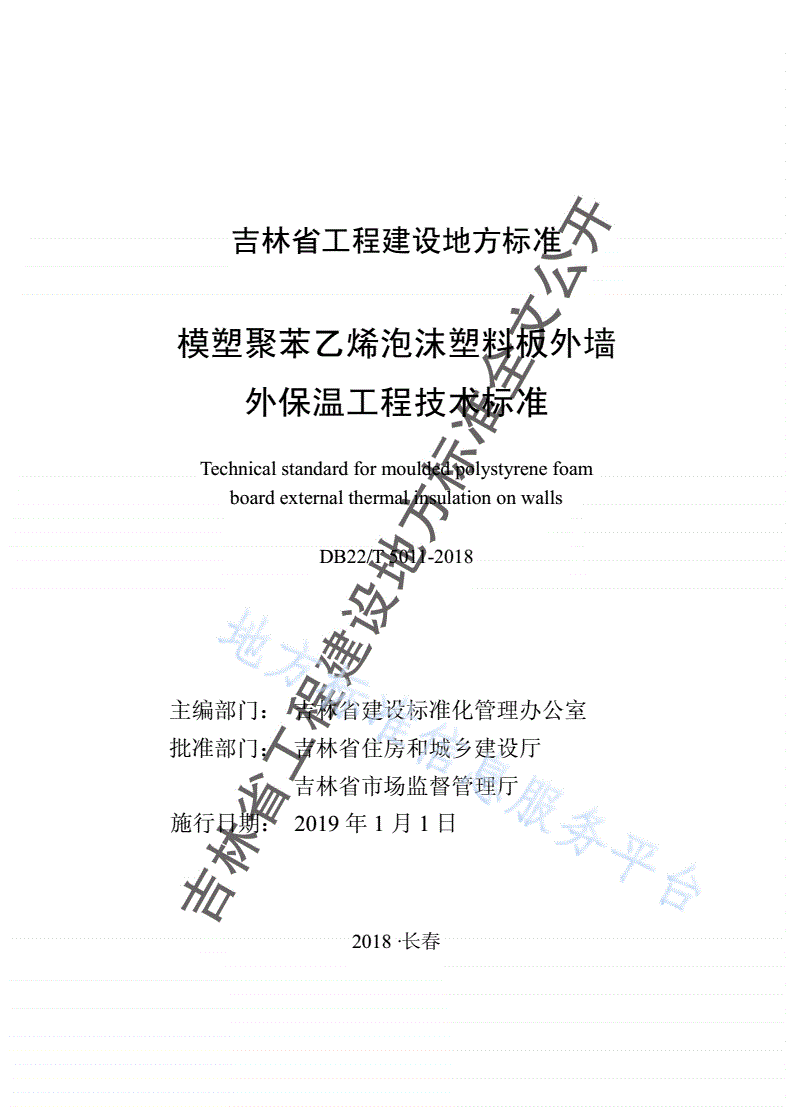

DB22/T 5011-2018 模塑聚苯乙烯泡沫塑料板外墙外保温工程技术标准

吉林省工程建设地方标准

模塑聚苯乙烯泡沫塑料板外墙

外保温工程技术标准

Technicalstandardformouldedpolystyrenefoam

boardexternalthermalinsulationonwalls

DB22/T5011-2018

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2019年1月1日

2018·长春

吉林省住房和城乡建设厅

吉林省市场监督管理厅

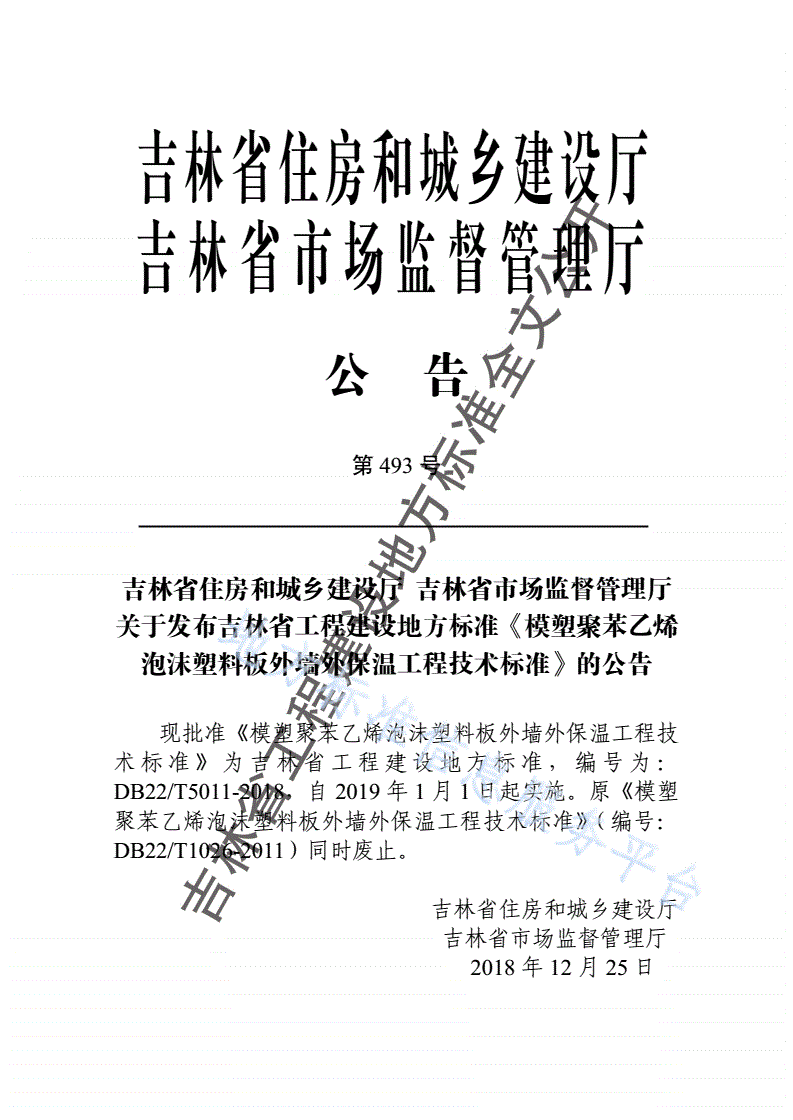

公告

第493号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布吉林省工程建设地方标准《模塑聚苯乙烯

泡沫塑料板外墙外保温工程技术标准》的公告

现批准《模塑聚苯乙烯泡沫塑料板外墙外保温工程技

术标准》为吉林省工程建设地方标准，编号为：

DB22/T5011-2018，自2019年1月1日起实施。原《模塑

聚苯乙烯泡沫塑料板外墙外保温工程技术标准》（编号：

DB22/T1026-2011）同时废止。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2018年12月25日

前言

根据吉林省住房和城乡建设厅《关于下达<2017年全省工程建

设地方标准及标准设计制定（修订）计划（一）>的通知》（吉建标

〔2017〕1号）的要求，由吉林省建筑科学研究设计院主持对《模

塑聚苯乙烯泡沫塑料板外墙外保温工程技术规程》

DB22/T1026-2011进行修订。

本标准的主要技术内容：1总则；2术语；3基本规定；4系

统构造与性能；5设计与施工；6工程验收。

本标准修订的主要技术内容是：

修改了基本规定中关于外墙外保温工程的防火性能规定；

修改了EPS板外墙外保温基本构造；

删除了关于酚醛板的技术要求和试验方法；

修改了EPS板性能指标要求；

修改了岩棉板的抗压强度和燃烧性能分级指标；

修改了EPS板粘结剂、抹面胶浆的耐冻融的浸水试验条件；

修改了抗裂砂浆的性能指标要求；

修改了弹性涂料的性能指标要求；

修改了EPS板外墙外保温系统设计与施工中对防火的要求，

增加了锚栓安装的规定要求；

修改了镀锌钢丝网、界面剂、弹性涂料的复验项目；

修改了部分材料的试验方法。

本标准由吉林省建设标准化管理办公室负责管理，由吉林省建

筑科学研究设计院负责具体技术内容的解释。

本标准在执行过程中，请相关单位总结经验，积累资料，随时

将有关意见和建议反馈给吉林省建设标准化管理办公室（长春市民

康路519号，邮编130041，联系电话：0431-88932615，电子邮箱：

jljsbz@126.com），以供今后修订时参考。

本标准主编单位：吉林省建筑科学研究设计院

本标准参编单位：吉林省建筑工程质量检测中心

吉林省建筑科学研究设计院科技开发公司

吉林建工鑫安高新建筑有限公司

长春市万富建筑节能有限公司

延边州住建工程质量检测鉴定中心

本标准主要起草人员：孙秀刚朱士坤马根华邢祥峰

崔永生任常原胡文武王晓阳

关风林吕兵林晓波赵壮

程大磊曹婉于洪强刘悦

石俊龙马雷冯博刘清顺

张冷庆史振合徐辉郑丹

董风华史妍王慧范大力

王军高岩姜洪伟杨轶涵

孙笛孙洋洋

本标准主要审查人员：陶乐然周毅赵英鹏张乃民

肖力光盖广清王长平高俊峰

目次

1总则...................................................................................................1

2术语...................................................................................................2

3基本规定...........................................................................................4

4系统构造与性能...............................................................................5

4.1系统构造....................................................................................5

4.2性能指标....................................................................................5

5设计与施工.....................................................................................14

5.1设计..........................................................................................14

5.2施工..........................................................................................15

6工程验收.........................................................................................24

6.1一般规定..................................................................................24

6.2主控项目..................................................................................25

6.3一般项目..................................................................................28

附录A外墙外保温系统及其材料性能试验方法............................30

本标准用词说明.................................................................................41

引用标准名录.....................................................................................42

附：条文说明.....................................................................................45

1总则

1.0.1为贯彻国家建筑节能政策，规范外墙外保温工程的技术要

求，保证外墙外保温工程质量，制定本标准。

1.0.2本标准适用于新建建筑和既有建筑节能改造中采用模塑聚

苯乙烯泡沫塑料板薄抹灰外墙外保温工程的设计、施工及验收。

1.0.3模塑聚苯乙烯泡沫塑料板外墙外保温工程，除应符合本标准

外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1模塑聚苯乙烯泡沫塑料板mouldedpolystyreneboard

由可发性聚苯乙烯树脂珠粒经加热预发泡后在模具中加热成

型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材，简称为EPS

板。

2.0.2模塑聚苯乙烯泡沫塑料板外墙外保温系统externalthermal

insulationcompositesystemsonmouldedpolystyreneboard

由保温层（EPS板）、固定材料（胶粘剂、锚栓等）、抹面层和

饰面层构成，并固定在外墙外表面的非承重保温构造总称，简称

EPS板外墙外保温系统。

2.0.3EPS板胶粘剂mouldedpolystyrenefoamboardadhesive

用于EPS板与基层以及EPS板之间粘结的聚合物水泥胶浆。

2.0.4抹面胶浆plasteringmortar

由高分子聚合物、抗裂剂、水泥、砂为主要材料制成，加水搅

拌后制成具有一定抗变形能力和良好粘结性能的聚合物水泥胶浆。

2.0.5耐碱玻璃纤维网布alkalireristantglassfibermesh

经表面涂覆处理掺有一定比例二氧化钛、二氧化锆的网格状玻

璃纤维织物，具有一定的耐碱性和硬挺度，作为增强材料埋入抹面

胶浆中，与抹面胶浆共同形成抹面层，用以提高抹面层的抗裂性。

2.0.6镀锌钢丝网metalnetwork

特指后热镀锌电焊网或镀锌丝编织网，用于铺设到抹面胶浆

内，增强外保温系统的机械强度和抗裂性能。

2.0.7锚栓anchor

用于将系统固定于基层上的非金属专用锚固件。

2.0.8界面剂interfacetreatingmortar

用以改善基层表面粘结性能的聚合物水泥胶浆。

2

2.0.9饰面层finishcoat

外保温系统的外装饰构造层。

2.0.10抹面层renderingcoat

抹在保温层上，中间夹有增强网，保护保温层并起防裂、防水、

抗冲击和防火作用的构造层。

2.0.11抗裂砂浆abut-crackmortar

由聚合物、抗裂纤维和外加剂制成的抗裂剂、水泥和砂按一定

比例制成的能满足一定变形而保持不开裂的砂浆。

2.0.12防火隔离带fire-barrierbelt

设置在可燃、难燃保温材料外墙外保温工程中，按水平方向分

布，采用不燃保温材料制成、以阻止火灾沿外墙面或外墙外保温系

统内蔓延的防火构造。

3

3基本规定

3.0.1EPS板外墙外保温系统的各种组成材料应配套供应。所采用

的所有配件，应与EPS板外墙外保温系统性能相容。

3.0.2保温材料与墙体基面的联结应以粘结为主，锚栓锚固为辅，

锚栓的选型及布置，应根据基层墙体材料、外饰面做法及风荷载等

具体情况，经工程设计确定。

3.0.3建筑外保温的外饰面宜优先选用涂料、饰面砂浆等轻质材

料。如外保温系统通过耐候性试验且现场样板件饰面砖粘结强度符

合现行行业标准《建筑工程饰面砖粘接强度检验标准》JGJ110的

规定，可采用饰面砖，但应按现行行业标准《外墙饰面砖工程施工

及验收规程》JGJ126对外墙饰面砖工程进行专项设计，组织施工

和验收。

3.0.4EPS板外墙外保温工程应能长期承受自重、风荷载和室外气

候的长期反复作用而不产生有害的变形和破坏。

3.0.5EPS板外墙外保温工程的防火性能应符合现行国家标准《建

筑设计防火规范》GB50016的规定。

3.0.6EPS板外墙外保温工程的热工性能应符合国家及吉林省现

行相关建筑节能设计标准的规定。

3.0.7在正确使用和正常维护的条件下，外墙外保温工程的使用年

限不应少于25年。

4

4系统构造与性能

4.1系统构造

4.1.1EPS板外墙外保温系统基本构造见表4.1.1。

表4.1.1EPS板外墙外保温系统基本构造

基本构造构造示意图

基

找平保温层抹面层

层饰

层（饰粘

墙辅面

面层）接增

体保温助底面层

②层强

①板链层层⑨

③层

④接⑥⑧

⑦

件

⑤

混

新建

凝涂

建筑

土抹料

的找抹

、胶面玻、

平层、锚面

各粘板胶纤饰

既有EPS栓胶

种剂浆网面

建筑浆

砌砂

的饰

体浆

面层

墙

4.2性能指标

4.2.1EPS板外墙外保温系统性能指标应符合表4.2.1的要求。

5

表4.2.1EPS板外墙外保温系统性能指标

项目单位指标

无可见裂缝，无粉化、空鼓、

外观----

剥落现象

耐候性EPS板MPa切割至EPS板表面≥0.10

拉伸粘结强度

岩棉带MPa切割至岩棉带表面≥0.08

首层J≥10且无可见裂缝

抗冲击性

二层及以上J≥3且无可见裂缝

水蒸汽湿流密度（包括外饰面）g/(m2·h)≥0.85

吸水量（24h）g/m2≤500

无可见裂缝，无粉化、空鼓、

耐冻外观----

融剥落现象

（30EPS板MPa切割至EPS板表面≥0.10

拉伸粘结强度

次）岩棉带MPa切割至岩棉带表面≥0.08

注：抗冲击性检测也可在经过耐候性试验的试样上进行。

4.2.2EPS板的外观质量、性能指标、允许偏差除应符合现行国家

标准《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1及《模塑聚苯

板薄抹灰外墙外保温系统材料》GB/T29906的要求外，还应符合

下列规定：

1外观质量应符合下列要求：

1）色泽：均匀，阻燃型应掺有颜色的颗粒，以示区别；

2）外形：表面平整，无明显收缩变形和膨胀变形；

3）熔结：熔结良好；

4）杂质：无明显油渍和杂质。

2EPS板出厂前宜在自然条件下陈化42d，或在温度（60±

5）℃环境中陈化5d，其性能指标、允许偏差应符合表4.2.2-1、4.2.2-2

的要求。

6

表4.2.2-1EPS板性能指标

项目单位指标

表观密度kg/m3≥18

压缩强度kPa≥90

导热系数W/(m·k)≤0.039

垂直抗拉强度MPa≥0.10

尺寸稳定性%≤0.3

吸水率%≤3

弯曲变形mm≥20

水蒸气渗透系数ng/(Pa﹒m﹒s)≤4.5

氧指数%≥32

燃烧性能

燃烧分级----不低于B1级

表4.2.2-2EPS板允许偏差

项目单位指标

厚度mm0，+1.5

长度mm±2

宽度mm±1

对角线差mm3

板边平直mm2

板面平整度mm1

注：表4.2.2-2中的允许偏差值以600㎜×600㎜的EPS板为基准。

4.2.3防火隔离带（岩棉带）的性能指标除应符合现行国家标准《外

墙外保温用岩棉制品》GB/T25975的要求外，还应符合表4.2.3的

要求。

7

表4.2.3岩棉带性能指标

项目单位指标

表观密度kg/m3≥100

导热系数W/(m·K)≤0.048

酸度系数----≥1.6

抗压强度MPa≥0.04

抗拉强度MPa≥0.08

尺寸稳定性（长、宽、厚）%≤1.0

质量吸湿率%≤1.0

短期吸水量（24h，部分浸入）kg/m2≤1.0

憎水率%≥98.0

燃烧性能分级----A级

4.2.4EPS板胶粘剂的性能指标应符合表4.2.4的要求。

表4.2.4EPS板胶粘剂性能指标

项目单位指标

标准状态MPa≥0.60

浸水48h，干燥2hMPa≥0.40

拉伸粘结强度浸水48h，干燥7dMPa≥0.60

(与水泥砂浆)

耐冻融（28d23±2℃浸

水8h；-20±2℃冷冻16h，MPa≥0.40

共30次循环）

标准状态MPa≥0.10和EPS板破坏

浸水48h，干燥2hMPa≥0.10或EPS板破坏

拉伸粘结强度

浸水48h，干燥7dMPa≥0.10和EPS板破坏

（与EPS板）

耐冻融（28d23±2℃浸

水8h；-20±2℃冷冻16h，MPa≥0.10或EPS板破坏

共30次循环）

可操作时间h1.5～4.0

与EPS板的相容性mm剥蚀厚度≤1.0

8

4.2.5抹面胶浆的性能指标应符合表4.2.5的要求。

表4.2.5抹面胶浆性能指标

项目单位指标

标准状态MPa≥0.10和EPS板破坏

浸水48h，干燥2hMPa≥0.10或EPS板破坏

拉伸粘结强

度（与EPS浸水48h，干燥7dMPa≥0.10和EPS板破坏

板）

耐冻融（28d23±2℃浸水

8h；-20±2℃冷冻16h，共30MPa≥0.10或EPS板破坏

次循环）

压折比（水泥基）----≤3.0

柔韧性抗压强度MPa≥10

开裂应变（非水泥基）%≥1.5

可操作时间h1.5～4.0

抗冲击性----3J级

吸水量g/m2≤500

试样抹面层内侧无水

不透水性----

渗透

4.2.6抗裂砂浆的性能指标应符合表4.2.6的要求。

表4.2.6抗裂砂浆性能指标

项目单位指标

标准状态MPa≥0.70

拉伸粘结强浸水7d，干燥7dMPa≥0.50

度（与水泥砂冻融循环处理（28d

浆）23±2℃浸水8h；-20±2℃冷MPa≥0.50

冻16h，共30次循环）

标准状态MPa≥0.10

拉伸粘结强浸水7d，干燥7dMPa≥0.10

度（与

EPS冻融循环处理（28d

板）

23±2℃浸水8h；-20±2℃冷MPa≥0.10

冻16h，共30次循环）

可操作时间h≥1.5

压折比----≤3.0

9

4.2.7增强材料应符合下列规定：

1耐碱玻璃纤维网布的性能指标除应符合现行行业标准《耐

碱玻璃纤维网布》JC/T841的要求外，还应符合表4.2.7-1的要求。

表4.2.7-1耐碱玻璃纤维网布性能指标

指标

项目单位

普通网加强网

经纬密度，根/25mm----实测值不超过标称值的±10%

氧化锆%＞14

氧化钛%＞5.5

可燃物含量%≥12

单位面积质量g/m2≥160≥300

断裂强力（经、纬向）N/50mm≥1300≥2000

耐碱断裂强力保留率（经、纬向）%≥75

断裂伸长率（经、纬向）%≤4.0

2镀锌钢丝网的性能指标应符合表4.2.7-2的要求。

表4.2.7-2镀锌钢丝网性能指标

指标

项目单位

后热镀锌电焊网镀锌钢丝编织网

钢丝直径mm0.8～1.00.8～1.0

网孔中心距mm12～26六角形对边距23～28

镀锌层质量g/m2≥122≥50

焊点抗拉力N≥65-------

断丝处/m≤1-------

脱焊点/m≤1-------

4.2.8锚栓的性能指标应符合表4.2.8的要求。

10

表4.2.8锚栓性能指标

项目指标

单位混凝实心混凝土小型加气

基材多孔砖

土砖空心砌块混凝土

单个锚栓抗

≥≥

拉承载力标kN≥0.40≥0.30≥0.30

0.600.50

准值

锚栓圆盘的

kN≥0.50

强度标准值

单个锚栓对

系统传热增W/(m2·k)≤0.004

加值

注：锚栓的有效锚固长度不应小于25mm，非金属圆盘直径不应小于50mm。螺

钉长度应根据基层墙体材料和设计要求并参照生产厂使用说明确定。

4.2.9饰面材料应符合下列规定：

1柔性腻子的性能指标除应符合现行行业标准《建筑外墙用腻

子》JG/T157的要求外，还应符合表4.2.9-1的要求。

表4.2.9-1柔性腻子性能指标

项目单位指标

容器中状态----无结块、均匀

施工性----刮涂无障碍

干燥时间（表干）h≤5

初期干燥抗裂单道施工厚度≤1.5mm----1mm无裂纹

性

（6h）单道施工厚度＞1.5mm----2mm无裂纹

标准状态MPa≥0.60

粘结强度

冻融循环（5次）MPa≥0.40

打磨性----手工可打磨

耐水性----96h无异常

耐碱性----48h无异常

腻子膜柔韧性----直径50mm,无裂纹

吸水量g/10min≤2.0

动态抗开裂性基层裂缝mm≥0.08，＜0.3

低温贮存稳定性三次循环不变质

11

2弹性涂料的性能指标除应符合现行行业标准《弹性建筑涂

料》JG/T172的要求外，还应符合表4.2.9-2的要求。

表4.2.9-2弹性涂料性能指标

指标

项目单位

面涂中涂

容器中状态----搅拌混合后无硬块；呈均匀状态

施工性----施工无障碍

涂膜外观----正常

干燥时间（表干）h≤2

对比率（白色或浅色）----≥0.90----

低温稳定性----不变质

耐碱性（48h）----无异常

耐水性（96h）----无异常

不起泡、不剥

耐人工老化性（白色或浅400h

----落、无裂纹粉化≤1----

色）

级；变色≤2级

涂层耐温变性（5次循环）----无异常

耐沾污性（5次）（白色或浅

%＜25----

色）

-10℃低温柔

￠10mm----无裂纹或断裂

性

标准状态

拉伸强度MPa
