GB 518-2020 摩托车轮胎

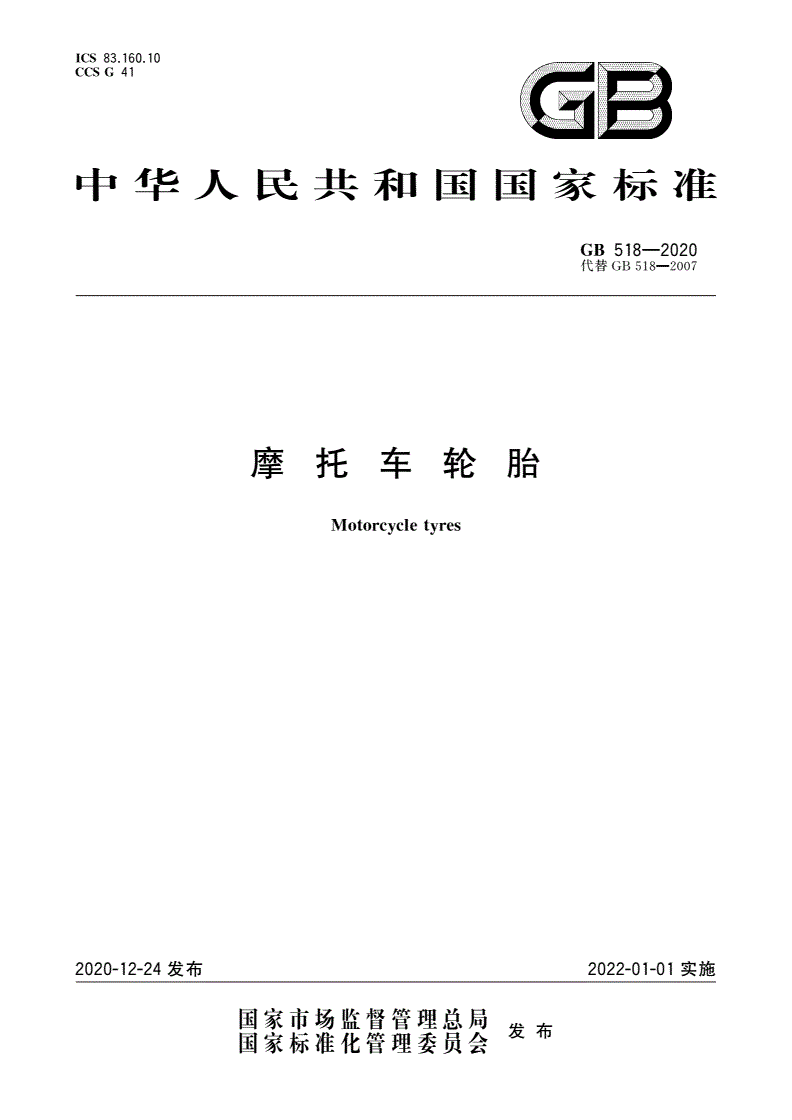

ICS83.160.10

CCSG41

远国

中华人民共和国国家标准

GB518-2020

代替(泪SlR-2007

摩托车轮胎

Motorcycletyres

2020-12-24发布2022-01-01实施

同家市场监督管理总局

发布

国家标准化管理委员会

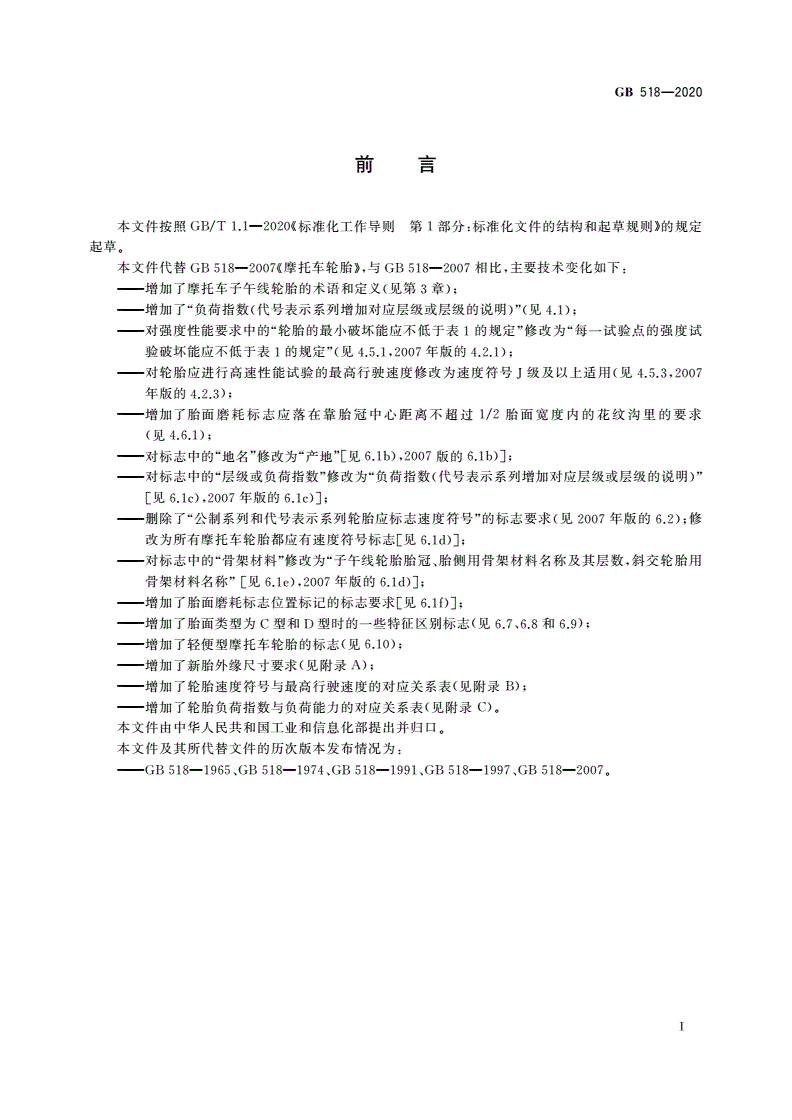

GB518-2020

目IJ1==1

本文件按照GB/T1.1-2020((标准化工作导则第1部分:标准化文件的结构和|起草规则》的规定

起草O

本文件代替GB;-)18-2007((摩托车轮胎))，与GB;-)18-2007相比，主要技术变化如下:

增加了摩托车子午线轮胎的术语和定义(见第3章);

增加了"负荷指数(代号表示系列增加对应层级或层级的说明)"(见4.1);

对强度性能要求中的"轮胎的最小破坏能应不低于表1的规定"修改为"每一试验点的强度试

盼破坏能应不低于表1的规定"(见4.;-).1，2007年版的4.2.1);

对轮胎应进行高速性能试验的最高行驶速度修改为速度符号J级及以上适用(见4.5.3，2007

年版的4.2.:-.;);

增加了胎面磨起标志应落在靠胎冠中心距离不超过1月台面宽度内的花纹沟里的要求

(见4.6.1);

对标志中的"地名"修改为"产地"[见6.1b)，2007版的6.1b)J;

对标志中的"层级或负荷指数"修改为"负荷指数(代号表示系列增加对应层级或层级的说明)"

C见6.1c)，2007年版的6.1c)J;

删除了"公制系列和代号表示系列轮胎应标志速度符号"的标志要求(见2007年版的6.2);修

改为所有摩托车轮胎都应有速度符号标志[见6.1d)J;

对标志中的"骨架材料"修改为"子午线轮胎胎冠、胎侧用骨架材料名称及其层数，斜交轮胎用

骨架材料名称"[见6.1时，2007年版的6.1d)J;

增加了胎面磨超标志位置标i己的标志要求C见6.10J;

增加了胎面类型为C型和D型时的一些特征区别标志(见6.7、6.8和6.9);

增加了轻便型摩托车轮胎的标志(见6.10);

增加了新胎外缘尺寸要求(见附录A);

增加了轮胎速度符号与最高行驶速度的对应关系表(见附录B);

增加了轮胎负荷指数与负荷能力的对应关系表(见附录C)0

本文件由中华人民共和|同工业和信息化部提出并归口。

本文件及其所代替文件的历次版本发布情况为:

GB518-1965、GB518-1974、GB518-1991、GB518-1997、GB518-20070

I

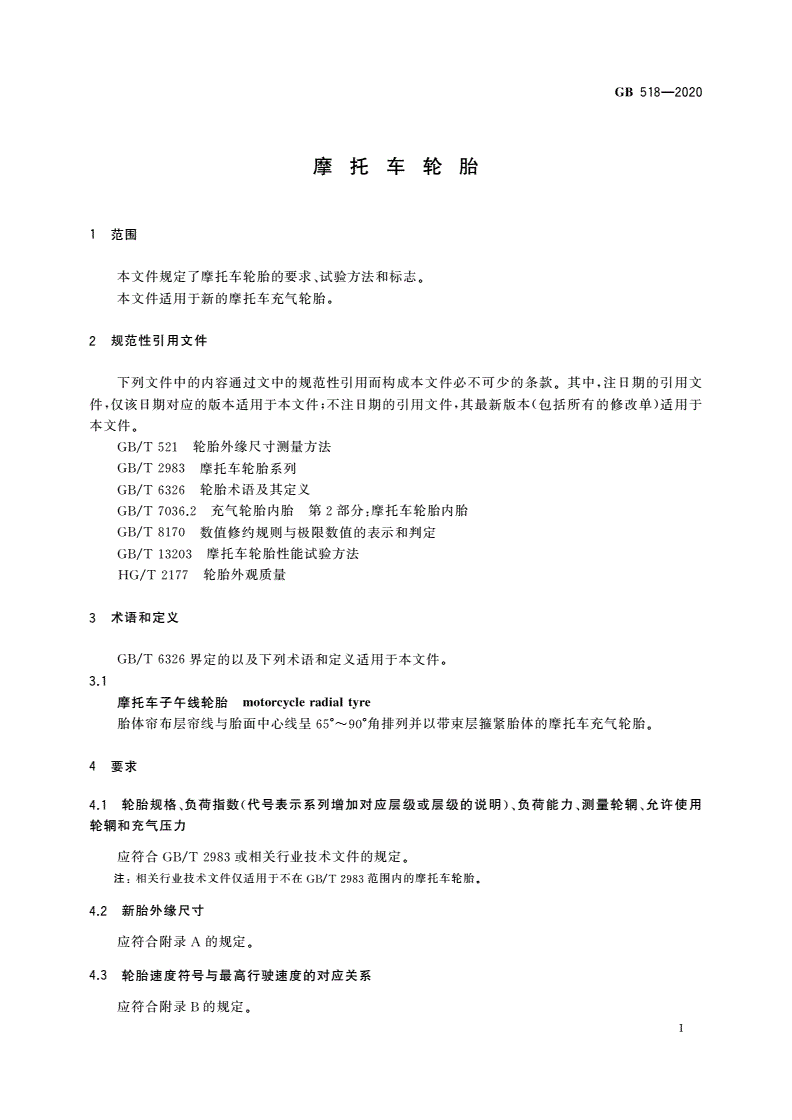

GB518-2020

摩托车轮胎

1范围

本文件规定了摩托车轮胎的要求、试验方法和标志。

本文件适用于新的摩托车充气轮胎。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅i亥日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于

本文件。

GB/T521轮胎外缘尺寸测量方法

GB/T2983摩托车轮胎系列

GB/T6326轮胎术语及其定义

GB/T7036.2充气轮胎内胎第2部分:摩托车轮胎内胎

GB/T8170数值修约规则与极限数值的表示和判定

GB/T13203摩托车轮胎性能试验方法

HG/T2177轮胎外观质量

3术语和定义

GB/T6326界定的以及下列术语和|定义适用于本文件o

3.1

摩托车子午线轮胎motorcycleradialtyre

月台{本帘布层帘线与胎面中心线呈650~900角排列并以带束层箍紧月台体的摩托车充气轮胎。

4要求

4.1轮胎规格、负荷指数(代号表示系列增加对应层级或层级的说明)、负荷能力、测量轮榈、允许使用

轮车同和充气压力

应符合GB/T2983或相关行业技术文件的规定o

注:相关行业技术文件仅适用于不在GB/T2983范网内的摩托车轮胎。

4.2新胎外缘尺寸

应符合附录A的规定。

4.3轮胎速度符号与最高行驶速度的对应关系

应符合附录B的规定o

GB518-2020

4.4轮胎负荷指数与负荷能力的对应关系

应符合附录C的规定o

4.5安全性能

4.5.1强度性能

轮胎应进行强度性能试验，每一试验点的强度试验破坏能应不低于表1的规定。

表1各类型轮胎的最小破坏能

设计断面宽度

轮胎负荷型式

轮胎对应层级

主豆62mm>62mm

轻载型2PR15J17J

标准型[PR29J3f[J

加强型6PR39J1SJ

载重型8PR48J56J

注1:轻便型系列摩托车轮胎按轻载型考核其破坏能。

注2:可合阅GBjT2983戎相关技术文件中的负荷指数获取对所轮胎负荷型式o

4.5.2耐久性能

轮胎应进行耐久性能试验。耐久d性能试验结束后，轮胎不应出现脱层、崩花、裂口、接头开裂、帘线

裂缝或断裂等缺陷;试验轮胎气压不应低于初始气压。

4.5.3高速性能

速度符号J级及以上的轮胎应进行高速性能试验。高速性能试验结束后，轮胎不应出现脱层、崩

花、裂口、技头开裂、帘线裂缝或断裂等缺陷;试盼轮胎气压不应低于初始气压。

4.6胎面磨耗标志

4.6.1每条轮胎应沿周向等距离地设置不少于3个能清楚观察到的胎面磨耗标志，并使胎面磨起标志

落在靠胎冠中心距离不超过1/2胎面宽度内的花纹沟里，其胎面磨耗标志的高度应不小于0.8mmo

4.6.2轮胎两侧胎肩处应模刻出指明月台面磨耗标志位置的标记。

4.7外观质量

4.7.1轮胎不应有严重影响使用寿命的外观缺陷，如各部件问脱层、海绵状、钢丝
