DB34/T 1966-2013 矿用低烟无卤阻燃组合控制电缆

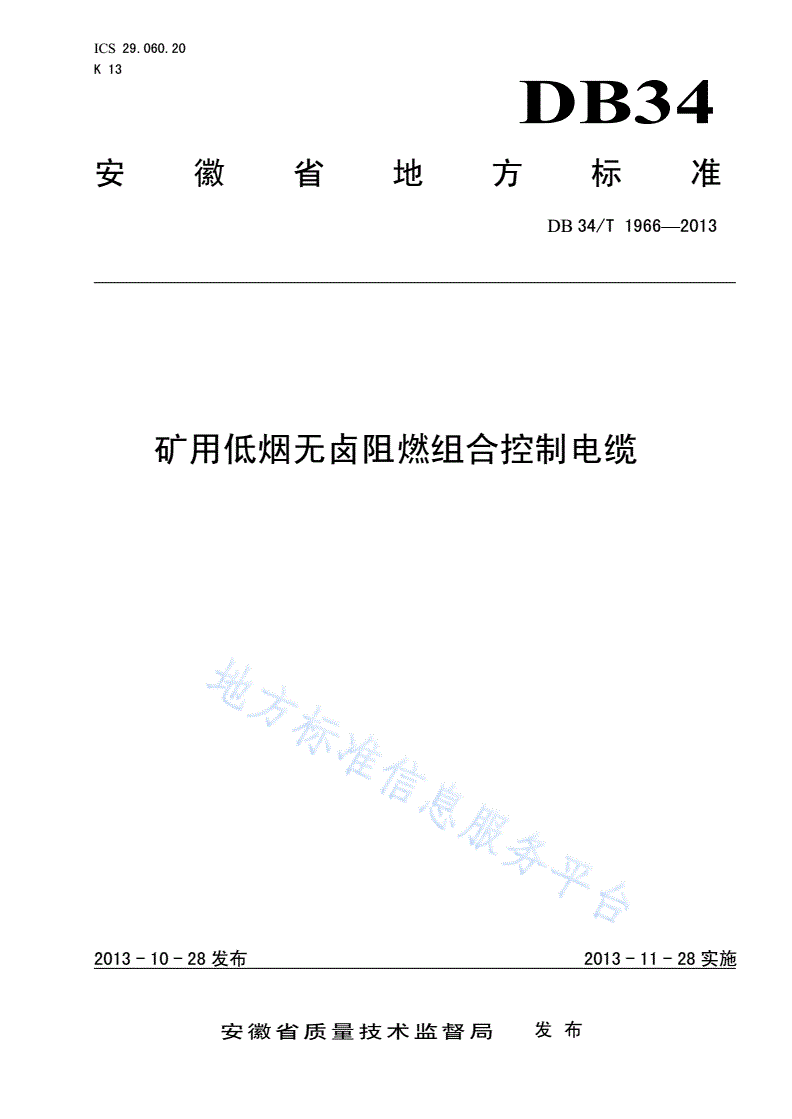

ICS29.060.20

K13

DB34

安徽省地方标准

DB34/T1966—2013

矿用低烟无卤阻燃组合控制电缆

2013-10-28发布2013-11-28实施

安徽省质量技术监督局发布

DB34/T1966—2013

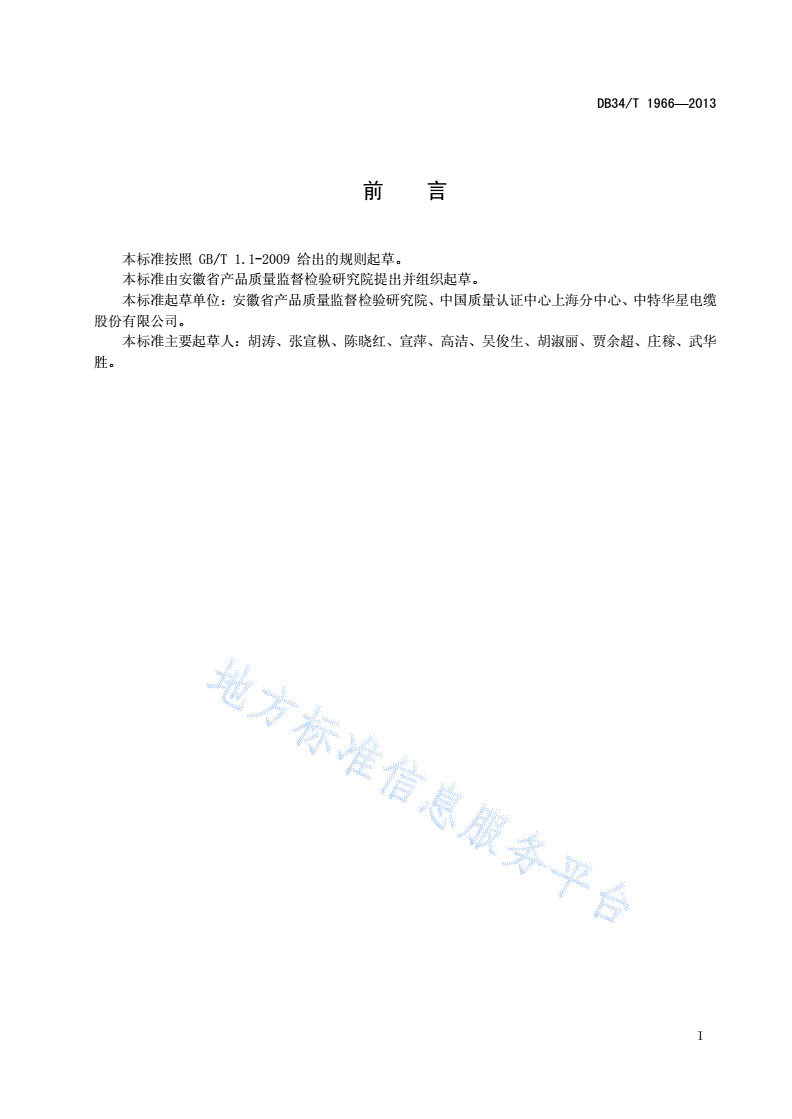

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省产品质量监督检验研究院提出并组织起草。

本标准起草单位：安徽省产品质量监督检验研究院、中国质量认证中心上海分中心、中特华星电缆

股份有限公司。

本标准主要起草人：胡涛、张宣枞、陈晓红、宣萍、高洁、吴俊生、胡淑丽、贾余超、庄稼、武华

胜。

I

DB34/T1966—2013

矿用低烟无卤阻燃组合控制电缆

1范围

本标准规定了额定电压为0.45/0.75kV矿用组合控制电缆的术语和定义﹑产品代号、型号及规

格、技术要求﹑检验规则﹑标志、包装和贮存。

本标准适用于矿井下连接井上的监视控制系统、视频监控线路、讯号传输及其它电子装置传输射频

信号线路控制用的0.45/0.75kV矿用组合控制电缆（以下简称组合电缆）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.10电工术语电缆

GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺

寸测量机械性能试验

GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分:通用试验方法热老化试验方

法

GB/T2951.14电缆和光缆绝缘和护套材料通用试验方法第14部分:通用试验方法--低温试验

GB/T3048.4电线电缆电性能试验方法第4部分:导体直流电阻试验

GB/T3048.5电线电缆电性能试验方法第5部分:绝缘电阻试验

GB/T3048.8电线电缆电性能试验方法第8部分:交流电压试验

GB/T3956-2008电缆的导体

GB/T4909.2裸电线试验方法第2部分:尺寸测量

GB/T12269-1990射频电缆总规范

GB/T14846-2008铝及铝合金挤压型材尺寸偏差

GB/T17650.2取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分:用测量pH值和电导率

来测定气体的酸度

GB/T17651.2电缆或光缆在特定条件下燃烧的烟密度测定第2部分:试验步骤和要求

GB/T17737.1射频电缆第1部分:总规范——总则、定义、要求和试验方法

GB/T19666-2005阻燃和耐火电线电缆通则

MT386-2011煤矿用电缆阻燃性能的试验方法和判定规则

MT818.3-2009煤矿用电缆第3部分:额定电压1.9/3.3kV及以下采煤机屏蔽监视加强型软电缆

MT818.14-1999煤矿用阻燃电缆第3单元:煤矿用阻燃通信电缆

3术语和定义

GB/T2900.10、MT818.3、MT818.14和GB/T12269确立的术语和定义适用于本文件。

1

DB34/T1966—2013

4产品代号、型号及规格

4.1产品代号

4.1.1系列代号

——MCK煤矿用组合控制电缆

——J监视线芯

4.1.2材料特征代号

——T铜导体，通常省略

——Y聚乙烯绝缘或发泡聚乙烯绝缘（射频电缆绝缘）

——WD绝缘、护套为低烟无卤

4.1.3结构特性代号

——P铜丝编织屏蔽

——R软导体

4.2型号

产品的型号见表1。

表1型号

型号名称备注

MCKJWDPR-0.45/0.75kV矿用组合控制电缆--

4.3规格

产品的详细规格见表2。

表2组合电缆的结构尺寸

组合电缆的

电缆规格控制线芯的结构尺寸射频线芯的结构尺寸

结构尺寸

绝绝线总护

导体缘缘镀锡芯屏套

屏蔽导体结纵包护套电缆

芯数×导结构标最绝缘软铜最蔽标

丝直构铝塑最小外径

体标称截根数/称小外径线的大丝称

径根数/直带厚厚度上限

面（mm2）直径厚厚mm外径外直厚

mm径mm度mmmmmm

mm度度mm径径度

mmmmmmmmmm

2×0.75+4.8±0.03-0.120.697.5

24/0.0.12-0.1

75-5-10.71×0.751.60.200.06～1.520.7

200.155

0.15

2×1.0+74.8±0.03-0.120.697.5

5-5-132/0.0.70.12-1×0.751.60.200.06～1.521.0

200.15

2

DB34/T1966—2013

0.15

2×1.5+74.8±0.03-0.120.697.5

30/0.0.12-

5-5-10.81×0.751.60.200.06～1.722.5

250.15

0.15

2×2.5+74.8±0.03-0.120.697.5

50/0.0.12-

5-5-11.01×0.751.60.200.06～1.724.6

250.15

0.15

2×4+75-4.8±0.03-0.120.697.5

56/0.0.12-

5-11.01×0.751.60.200.06～1.725.9

300.15

0.15

2×6+75-4.8±0.03-0.120.697.5

84/0.0.15-0.2

5-11.01×0.751.60.200.06～1.728.9

300.200

0.15

3×0.75+4.8±0.03-0.120.697.5

24/0.0.12-

75-5-10.71×0.751.60.200.06～1.521.2

200.15

0.15

3×1.0+74.8±0.03-0.120.697.5

32/0.0.12-

5-5-10.71×0.751.60.200.06～1.521.6

200.15

0.15

3×1.5+74.8±0.03-0.120.697.5

30/0.0.12-0.1

5-5-10.81×0.751.60.200.06～1.723.1

250.155

0.15

3×2.5+74.8±0.03-0.120.697.5

50/0.0.12-

5-5-11.01×0.751.60.200.06～1.725.3

250.15

0.15

3×4+75-4.8±0.03-0.120.69
