CJ/T 402-2012 城市供热管道用波纹管补偿器

ICS9114060

P40..

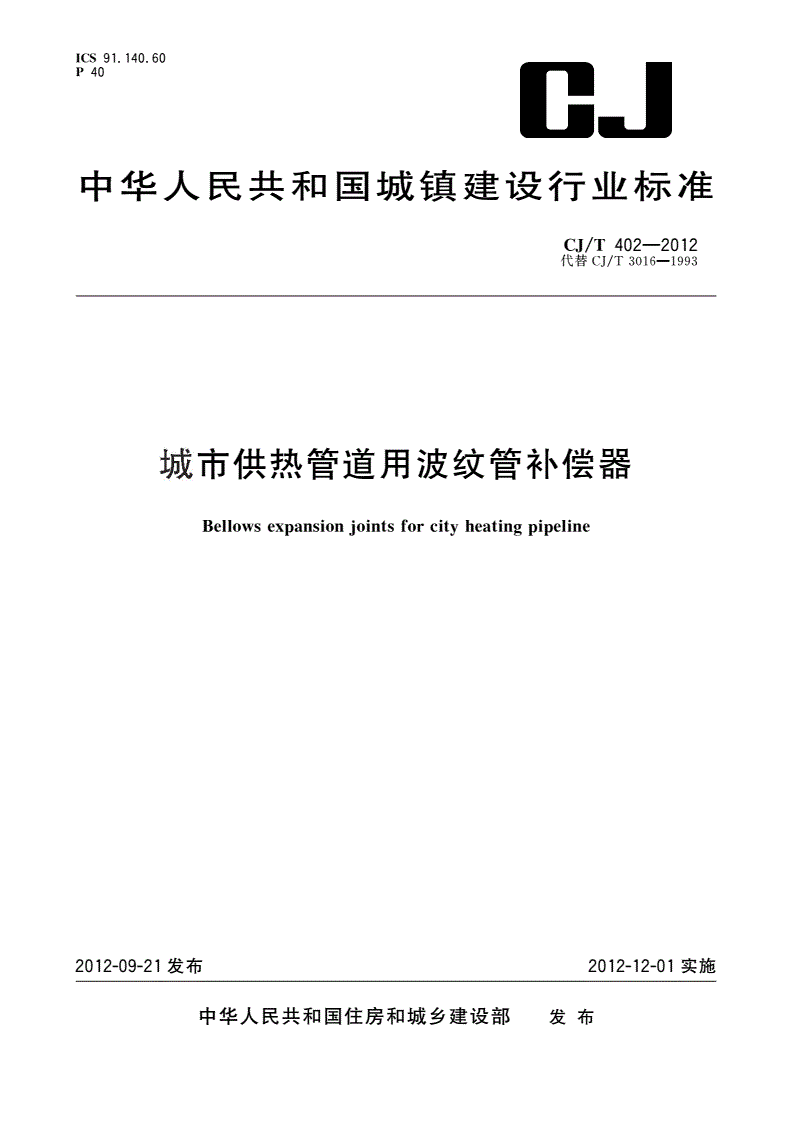

中华人民共和国城镇建设行业标准

CJ/T402—2012

代替

CJ/T3016—1993

城市供热管道用波纹管补偿器

Bellowsexpansionjointsforcityheatingpipeline

2012-09-21发布2012-12-01实施

中华人民共和国住房和城乡建设部发布

CJ/T402—2012

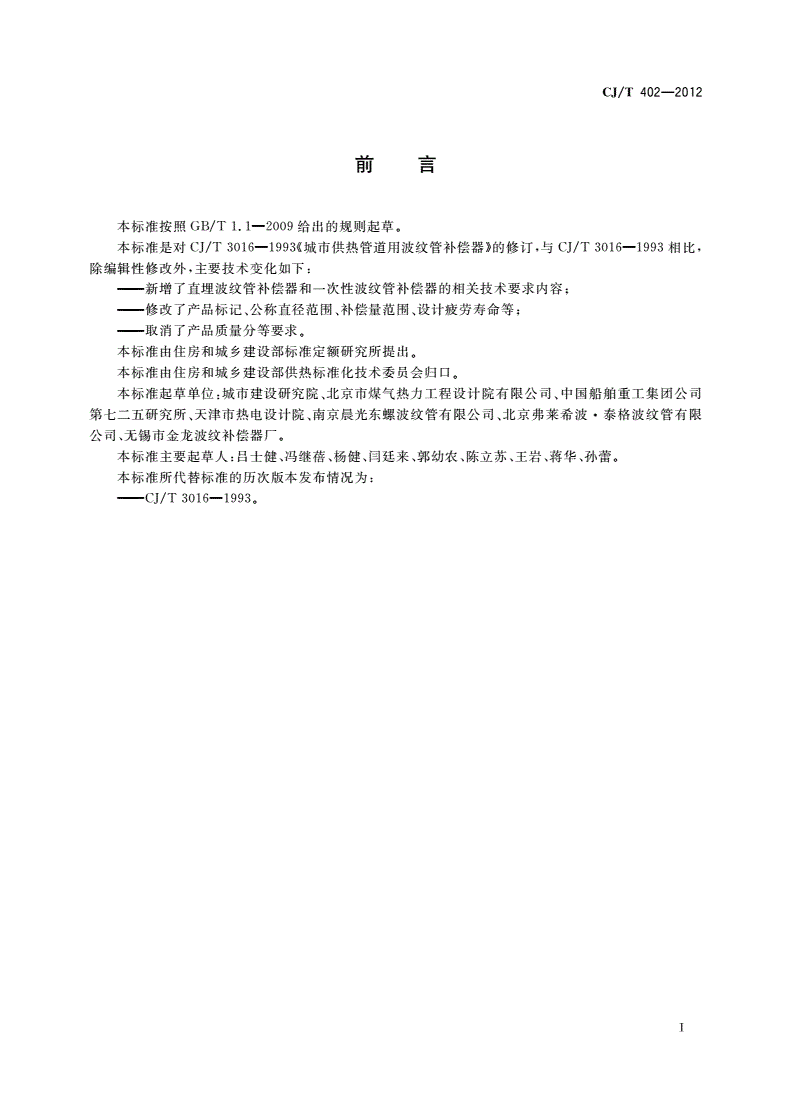

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准是对城市供热管道用波纹管补偿器的修订与相比

CJ/T3016—1993《》,CJ/T3016—1993,

除编辑性修改外主要技术变化如下

,:

新增了直埋波纹管补偿器和一次性波纹管补偿器的相关技术要求内容

———;

修改了产品标记公称直径范围补偿量范围设计疲劳寿命等

———、、、;

取消了产品质量分等要求

———。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部供热标准化技术委员会归口

。

本标准起草单位城市建设研究院北京市煤气热力工程设计院有限公司中国船舶重工集团公司

:、、

第七二五研究所天津市热电设计院南京晨光东螺波纹管有限公司北京弗莱希波泰格波纹管有限

、、、·

公司无锡市金龙波纹补偿器厂

、。

本标准主要起草人吕士健冯继蓓杨健闫廷来郭幼农陈立苏王岩蒋华孙蕾

:、、、、、、、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T3016—1993。

Ⅰ

CJ/T402—2012

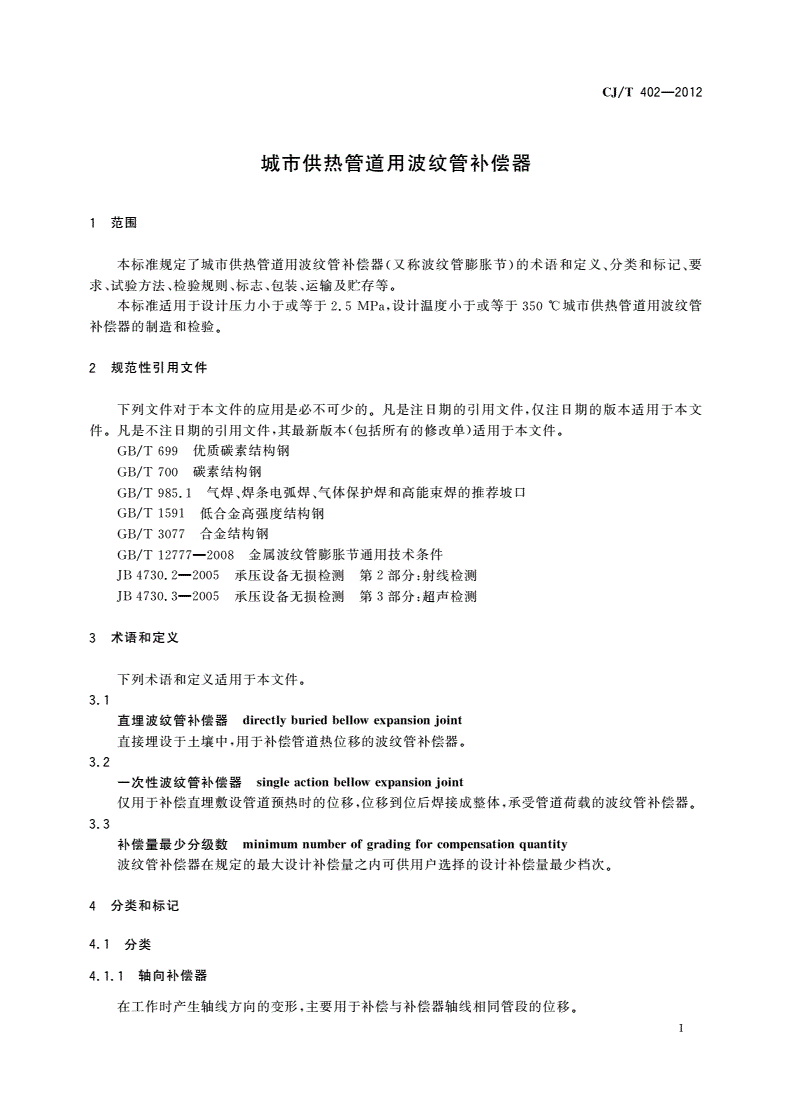

城市供热管道用波纹管补偿器

1范围

本标准规定了城市供热管道用波纹管补偿器又称波纹管膨胀节的术语和定义分类和标记要

()、、

求试验方法检验规则标志包装运输及贮存等

、、、、、。

本标准适用于设计压力小于或等于设计温度小于或等于城市供热管道用波纹管

2.5MPa,350℃

补偿器的制造和检验

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

优质碳素结构钢

GB/T699

碳素结构钢

GB/T700

气焊焊条电弧焊气体保护焊和高能束焊的推荐坡口

GB/T985.1、、

低合金高强度结构钢

GB/T1591

合金结构钢

GB/T3077

金属波纹管膨胀节通用技术条件

GB/T12777—2008

承压设备无损检测第部分射线检测

JB4730.2—20052:

承压设备无损检测第部分超声检测

JB4730.3—20053:

3术语和定义

下列术语和定义适用于本文件

。

31

.

直埋波纹管补偿器directlyburiedbellowexpansionjoint

直接埋设于土壤中用于补偿管道热位移的波纹管补偿器

,。

32

.

一次性波纹管补偿器singleactionbellowexpansionjoint

仅用于补偿直埋敷设管道预热时的位移位移到位后焊接成整体承受管道荷载的波纹管补偿器

,,。

33

.

补偿量最少分级数minimumnumberofgradingforcompensationquantity

波纹管补偿器在规定的最大设计补偿量之内可供用户选择的设计补偿量最少档次

。

4分类和标记

41分类

.

411轴向补偿器

..

在工作时产生轴线方向的变形主要用于补偿与补偿器轴线相同管段的位移

,。

1

CJ/T402—2012

412横向补偿器

..

在工作时产生与轴线垂直方向的变形用于补偿与补偿器轴线垂直管段的位移

,。

413角向补偿器

..

成组安装在工作时每个补偿器产生角偏转补偿器组可补偿多方向管段的位移

,,。

42标记

.

421标记的构成及含义

..

标记的构成及含义应符合下列规定

:

C——

补偿量或

(mm°)

公称直径

(mm)

公称压力

(MPa)
