GB/T 12079-2012 X射线管光电性能测试方法

ICS31.100

L39

中华人民共和国国家标准

/—

GBT120792012

代替/—1989

GBT12079

X射线管光电性能测试方法

MeasurementsofthehotoelectricroertiesforX-ratubes

pppy

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

2012-11-05发布2013-02-15实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT120792012

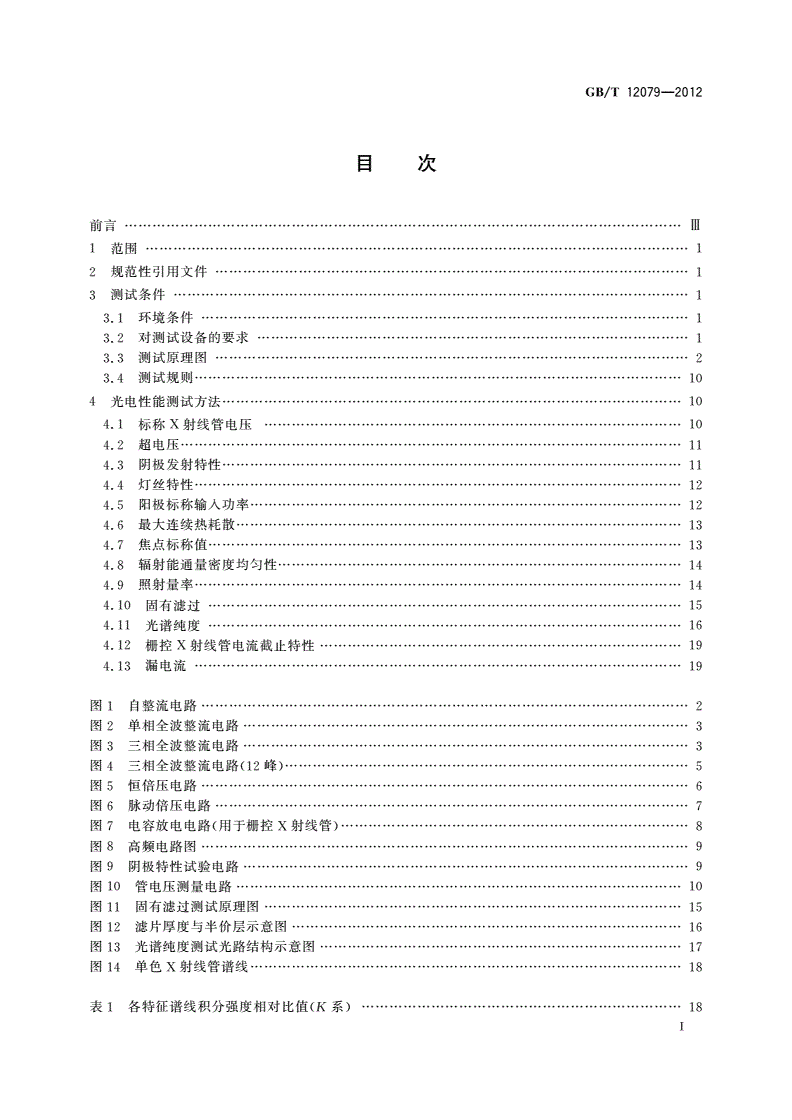

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3测试条件…………………1

3.1环境条件……………1

3.2对测试设备的要求…………………1

3.3测试原理图…………………………2

3.4测试规则……………10

4光电性能测试方法………………………10

标称射线管电压………………

4.1X10

4.2超电压………………11

4.3阴极发射特性………………………11

4.4灯丝特性……………12

4.5阳极标称输入功率…………………12

4.6最大连续热耗散……………………13

4.7焦点标称值…………………………13

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

4.8辐射能通量密度均匀性……………14

4.9照射量率……………14

4.10固有滤过…………………………15

4.11光谱纯度…………………………16

栅控射线管电流截止特性……………………

4.12X19

4.13漏电流……………19

图1自整流电路……………2

图单相全波整流电路……………………

23

图三相全波整流电路……………………

33

()

图三相全波整流电路峰……………

4125

图恒倍压电路……………

56

图脉动倍压电路…………………………

67

()

图电容放电电路用于栅控射线管…………………

7X8

图高频电路图……………

89

图阴极特性试验电路……………………

99

图10管电压测量电路……………………10

图11固有滤过测试原理图………………15

图12滤片厚度与半价层示意图…………16

图13光谱纯度测试光路结构示意图……………………17

图单色射线管谱线…………………

14X18

()

表各特征谱线积分强度相对比值系……………

1K18

Ⅰ

/—

GBT120792012

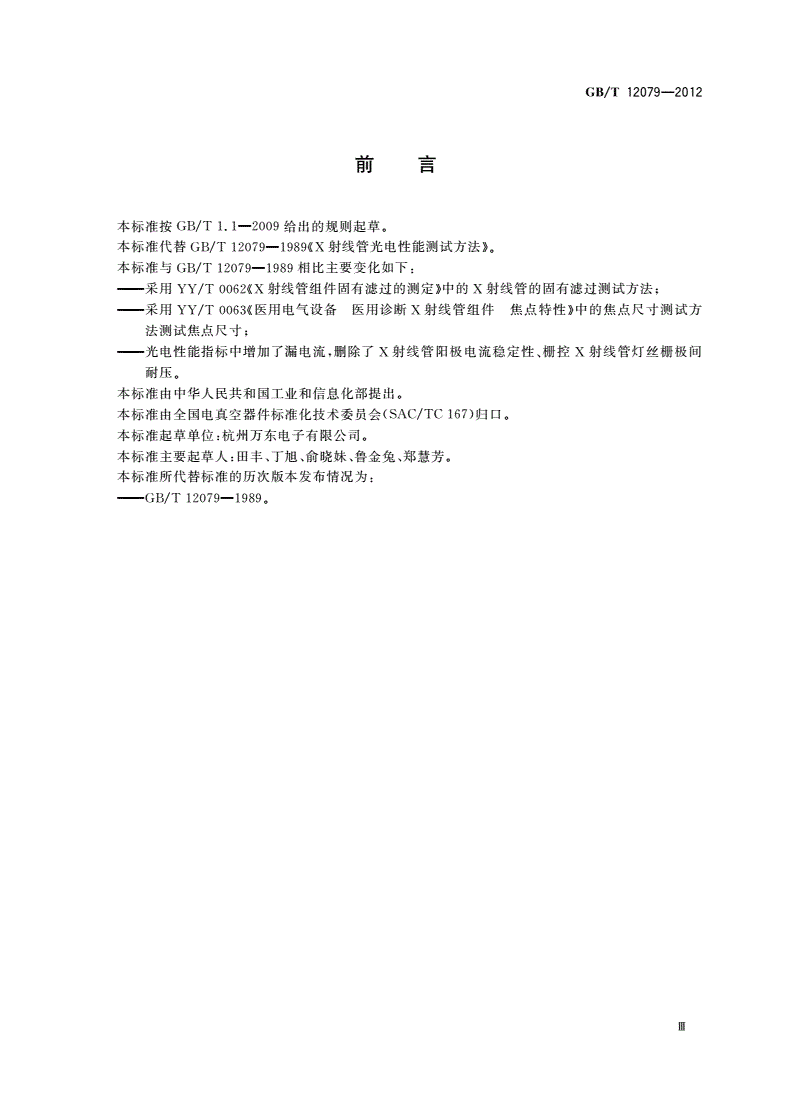

前言

本标准按/—给出的规则起草。

GBT1.12009

本标准代替/—《射线管光电性能测试方法》。

GBT120791989X

本标准与/—相比主要变化如下:

GBT120791989

———/《》;

采用射线管组件固有滤过的测定中的射线管的固有滤过测试方法

YYT0062XX

———采用/《》

YYT0063医用电气设备医用诊断射线管组件焦点特性中的焦点尺寸测试方

X

法测试焦点尺寸;

———,、

光电性能指标中增加了漏电流删除了射线管阳极电流稳定性栅控射线管灯丝栅极间

XX

耐压。

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

/—

GBT120792012

X射线管光电性能测试方法

1范围

本标准规定了射线管光电性能测试条件和测试方法。

X

本标准适用于各种类型的射线管。

X

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

—

:、

医用电气设备第一部分安全通用要求三并列标准诊断射线设备

GB9706.121997X

辐射防护通用要求

/射线管组件固有滤过的测定

YYT0062X

/医用电气设备医用诊断射线管组件焦点特性

YYT0063X

3测试条件

3.1环境条件国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

、、,。

应包括环境温度相对湿度大气压力及其他环境条件应符合详细规范中的规定

3.2对测试设备的要求

,、

3.2.1X射线管电气测试用的各种设备应符合电气设备的规定标准每台设备应有电路图仪表校验

卡及有关技术资料。

3.2.2X射线管阳极与阴极接点之间的绝缘电阻应大于5000MΩ。

3.2.3测试设备应满足详细规范规定的对被测管的冷却要求。X射线管冷却有以下方式:

):。

自然冷却射线管附近不应有任何隔板屏蔽以及会引起射线管过热的其他零部件若被

aXX

,;

测管封闭在箱体内则箱体上应有通风孔

):,

强制风冷若在测试标准或详细规范中没有专门规定冷却方法时则气流应沿射线管轴向

bX

,、,;

流过冷却系统应有测量气体流速流量的仪器其散热条件应符合详细规范的规定

):,,

强制水冷对强制水冷的射线管应装有水的循环系统和测量进水温度及水流量的仪器其

cX

散热条件应符合详细规范的规定;

):;

d自然油冷其散热条件应符合详细规范的规定

):,,

强制油冷对强制油冷的射线管应装有油的循环系统和测量进油温度及油流量的仪器其

eX

散热条件应符合详细规范的规定。

/。,

当油作为绝缘介质时其绝缘强度应不低于35kV2.5mm当使用其他绝缘和冷却介质时其要

求由详细规范规定。

,

3.2.4测量阴极特性时应使连接管子同管座之间的导线以及连接电压表与管座之间的导线电阻足够

,。

小使其在导线上的压降不超过标准规定值的0.2%

,()

3.2.5当灯丝用交流供电时电源的非线性失真系数如影响到测量灯丝电压的准确度>±1%

1

/—

GBT120792012

,。

时应对电源进行修正

3.2.6测试电源应符合下述要求:

),,;

a电源为50Hz交流电当负载从零增加到最大值时电源电压的变化不大于10%

)电源频率变动值应在规定值的以内;

b±0.5%

),,,

c电源在无负载时电源电压的变动值应在规定值的±5%以内而在一个项目的试验过程中变

动值应在±0.5%以内;

),

d电源无负载时电压波形的瞬时值和相应的理想正弦波形瞬时值之差与理想的正弦波形相应

瞬时值之比应在5%以内;

),,;

e应用三相电源时二个相线阻抗的差与相线阻抗平均值之比应在±10%以内

),。

f电源的高压装置接地应良好接地电阻应不大于0.5Ω

、、、,

测量射线管的管电流灯丝电流灯丝电压用的交流直流电表的准确度不低于级其他

3.2.7X1.5

电表的准确度不低于2.5级。

3.2.8X射线管光电性能试验设备应符合下述要求:

)测试设备应装有门开关及高压泄放等保护装置;

a

)测试设备应有射线防,—

bX护措施其泄漏的射线剂量不应超出中

XGB9706.121997

29.204.3~29.204.5的规定。

3.3测试原理图

,,:

3.3.1X射线管电压的测量除非另有规定可采用下列方法之一

),,

从高压发生器的初级测出初级电压然后根据高压发生器的负载特性曲线得出射线管的

aX

管电压;

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

),;

射线管的管电压经分压器分压后用峰值表或示波器等测出射线管的管电压

bXX

)允许采用其他等效的测试方法。

c

测试射线管光电性能时常用的电原理图如图图。

3.3.2X1~9

)单端接地)中心接地

ab
