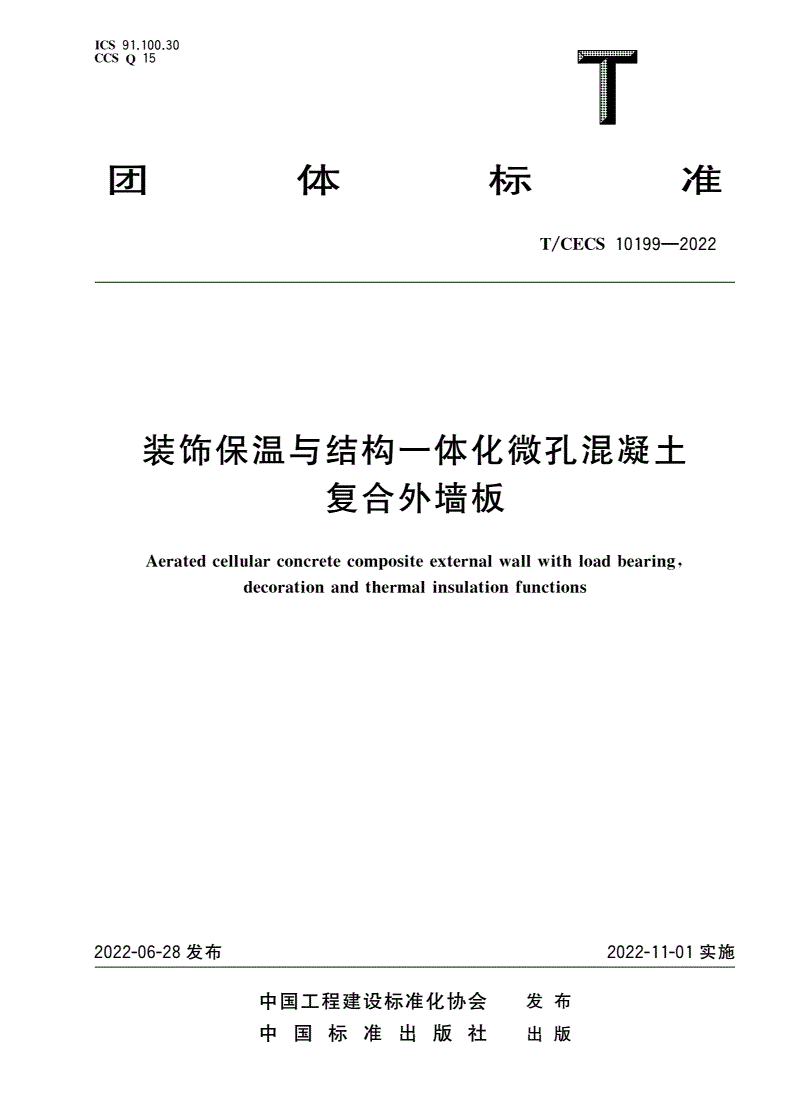

T/CECS 10199-2022 装饰保温与结构一体化微孔混凝土复合外墙板

ICS9110030

CCSQ.15.

团体标准

T/CECS10199—2022

装饰保温与结构一体化微孔混凝土

复合外墙板

Aeratedcellularconcretecomositeexternalwallwithloadbearin

pg,

decorationandthermalinsulationfunctions

2022-06-28发布2022-11-01实施

中国工程建设标准化协会发布

中国标准出版社出版

T/CECS10199—2022

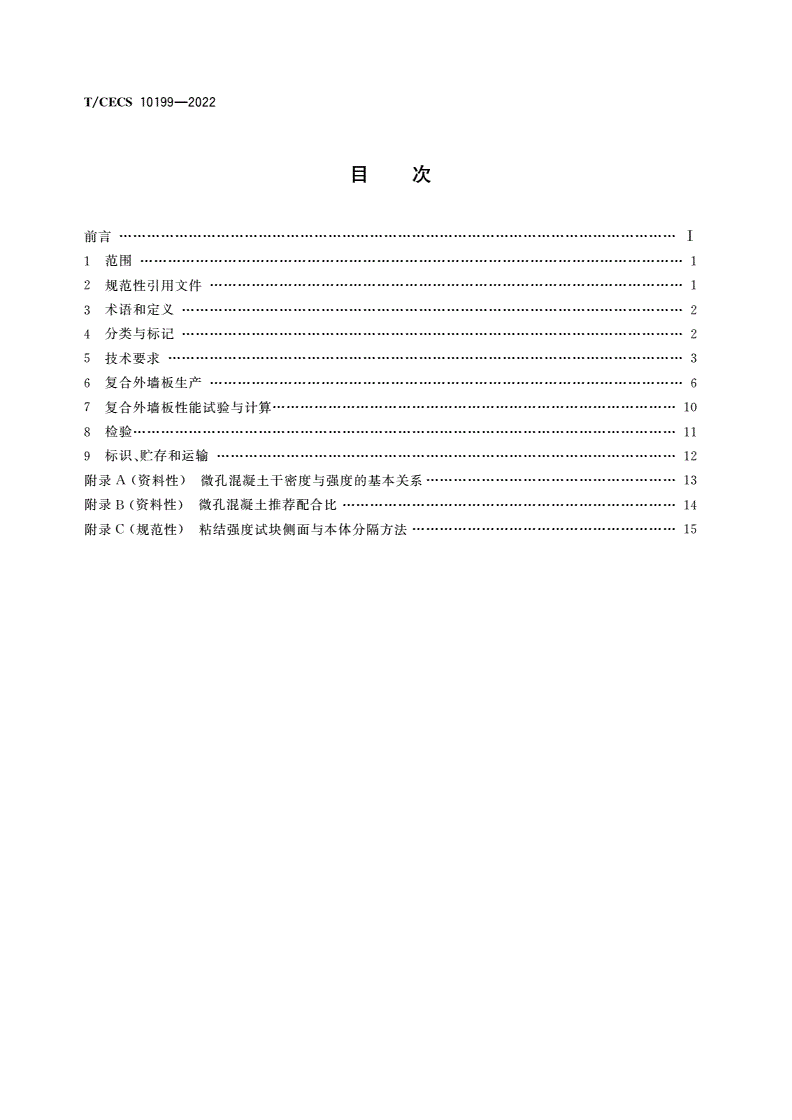

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

分类与标记

4………………2

技术要求

5…………………3

复合外墙板生产

6…………………………6

复合外墙板性能试验与计算

7……………10

检验

8………………………11

标识贮存和运输

9、………………………12

附录资料性微孔混凝土干密度与强度的基本关系

A()………………13

附录资料性微孔混凝土推荐配合比

B()………………14

附录规范性粘结强度试块侧面与本体分隔方法

C()…………………15

T/CECS10199—2022

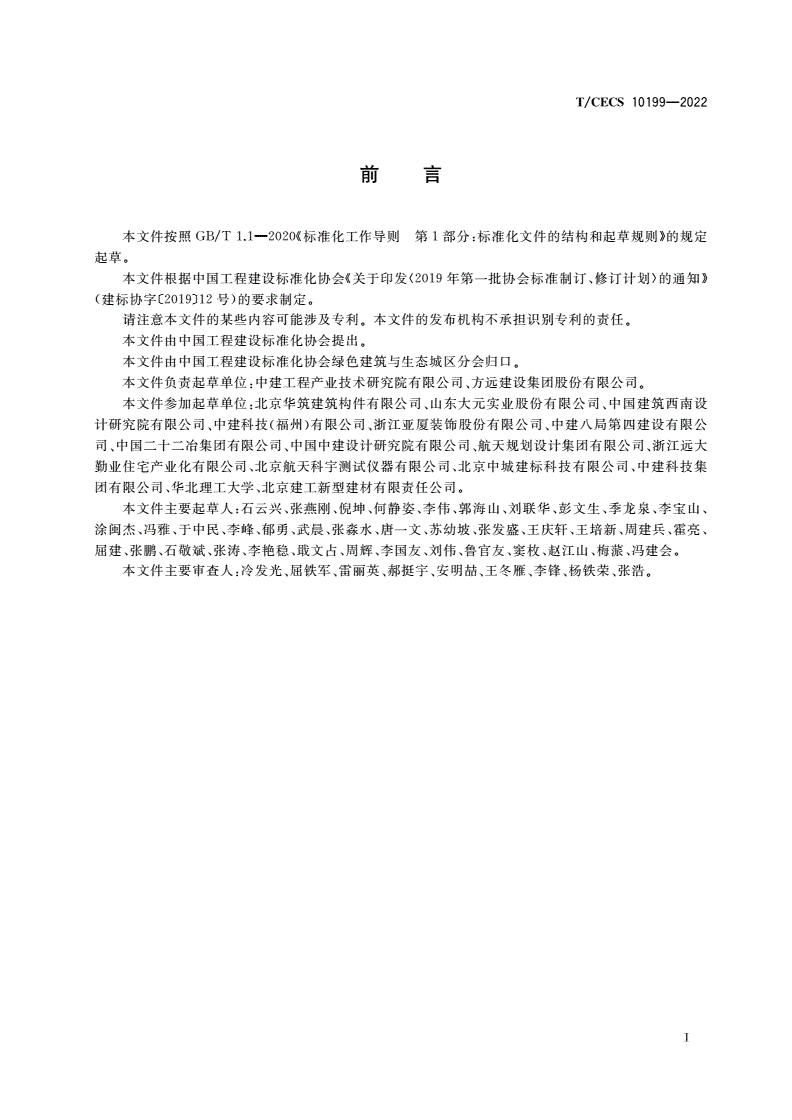

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件根据中国工程建设标准化协会关于印发年第一批协会标准制订修订计划的通知

《<2019、>》

建标协字号的要求制定

(〔2019〕12)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程建设标准化协会提出

。

本文件由中国工程建设标准化协会绿色建筑与生态城区分会归口

。

本文件负责起草单位中建工程产业技术研究院有限公司方远建设集团股份有限公司

:、。

本文件参加起草单位北京华筑建筑构件有限公司山东大元实业股份有限公司中国建筑西南设

:、、

计研究院有限公司中建科技福州有限公司浙江亚厦装饰股份有限公司中建八局第四建设有限公

、()、、

司中国二十二冶集团有限公司中国中建设计研究院有限公司航天规划设计集团有限公司浙江远大

、、、、

勤业住宅产业化有限公司北京航天科宇测试仪器有限公司北京中城建标科技有限公司中建科技集

、、、

团有限公司华北理工大学北京建工新型建材有限责任公司

、、。

本文件主要起草人石云兴张燕刚倪坤何静姿李伟郭海山刘联华彭文生季龙泉李宝山

:、、、、、、、、、、

涂闽杰冯雅于中民李峰郁勇武晨张淼水唐一文苏幼坡张发盛王庆轩王培新周建兵霍亮

、、、、、、、、、、、、、、

屈建张鹏石敬斌张涛李艳稳戢文占周辉李国友刘伟鲁官友窦枚赵江山梅蒎冯建会

、、、、、、、、、、、、、。

本文件主要审查人冷发光屈铁军雷丽英郝挺宇安明喆王冬雁李锋杨铁荣张浩

:、、、、、、、、。

Ⅰ

T/CECS10199—2022

装饰保温与结构一体化微孔混凝土

复合外墙板

1范围

本文件规定了装饰保温与结构一体化微孔混凝土复合外墙板的分类与标记技术要求复合外墙板

,,

生产复合外墙板性能试验与计算检验以及标识贮存和运输

,,,、。

本文件适用于民用建筑和工业建筑围护结构使用的装饰保温与结构一体化微孔混凝土复合外墙板

的生产制造与检验

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

通用硅酸盐水泥

GB175

低碳钢热轧圆盘条

GB/T701

钢筋混凝土用钢第部分热轧带肋钢筋

GB1499.22:

用于水泥和混凝土中的粉煤灰

GB/T1596

建筑材料放射性核素限量

GB6566

混凝土外加剂

GB8076

绝热材料稳态热阻及有关特性的测定防护热板法

GB/T10294

绝热材料稳态热阻及有关特性的测定热流计法

GB/T10295

蒸压加气混凝土性能试验方法

GB/T11969

蒸压加气混凝土板

GB/T15762

轻集料及其试验方法第部分轻集料

GB/T17431.11:

轻集料及其试验方法第部分轻集料试验方法

GB/T17431.22:

水泥混凝土和砂浆用合成纤维

GB/T21120

砂浆和混凝土用硅灰

GB/T27690

混凝土结构设计规范

GB50010

普通混凝土拌合物性能试验方法标准

GB/T50080

混凝土物理力学性能试验方法标准

GB/T50081

普通混凝土长期性能和耐久性能试验方法标准

GB/T50082

混凝土强度检验评定标准

GB/T50107

混凝土质量控制标准

GB50164

民用建筑热工设计规范

GB50176

公共建筑节能设计标准

GB50189

混凝土结构工程施工质量验收规范

GB50204

1

T/CECS10199—2022

预防混凝土碱骨料反应技术规范

GB/T50733

钢筋焊接及验收规程

JGJ18

普通混凝土用砂石质量及检验方法标准

JGJ52、

普通混凝土配合比设计规程

JGJ55

混凝土用水标准

JGJ63

建筑工程饰面砖粘结强度检验标准

JGJ/T110

清水混凝土应用技术规程

JGJ169

泡沫混凝土

JG/T266

工厂预制混凝土构件质量管理标准

JG/T565

3术语和定义

下列术语和定义适用于本文件

。

31

.

装饰保温与结构一体化微孔混凝土复合外墙板aeratedcellularconcretecompositeexternalwall

withloadbearindecorationandthermalinsulationfunctions

g,

以微孔混凝土层为保温层普通钢筋混凝土层为持力层经连续浇筑成型工艺制成的集装饰保温

,,、

和结构于一体的复合外墙板简称复合外墙板

,。

32

.

微孔混凝土aeratedcellularconcrete

将水泥基胶结材料浆体轻骨料与预制泡沫搅拌和浇筑成型制备的轻质混凝土

、。

33

.

微孔混凝土保温层aeratedcellularconcretethermalinsulationlayer

由微孔混凝土构成的复合外墙板保温隔热层

。

34

.

普通混凝土持力层normalconcreteloadbearinglayer

复合外墙板中主要承受结构荷载的普通钢筋混凝土层

。

35

.

装饰面层externaldecorativelayer

复合外墙板外装饰立面包括清水混凝土彩色混凝土块材装饰仿石材纹理立面等

,、、、。

36

.

总孔隙率totalporosity

基材孔隙与轻骨料内部孔隙之和与微孔混凝土体积之比

。

4分类与标记

41分类

.

产品按复合外墙板装饰面层类型可分为清水混凝土表面和纹理装饰表面基本构造如图所示

,1。

2

T/CECS10199—2022

a清水混凝土表面b纹理装饰表面

))

标引序号说明

:

普通混凝土层

1———;

微孔混凝土层

2———。

图1复合外墙板的基本构造示意图

42标记

.

产品的标记应按产品名称饰面层分类普通混凝土强度等级普通混凝土持力层厚度微孔混凝土

、、、、

保温层厚度微孔混凝土密度等级规格尺寸和执行标准编号的顺序进行标记

、、。

———————

本文件编号

规格尺寸

微孔混凝土密度等级

微孔混凝土保温层厚度

普通混凝土持力层厚度

普通混凝土强度等级

饰面层分类

产品名称

示例

:

清水饰面普通混凝土强度等级为普通混凝土持力层厚度为微孔混凝土保温层厚度为微孔

、C50、100mm、150mm、

混凝土密度等级为3规格尺寸为的装饰保温与结构一体化微孔混凝土复合外墙板标

700kg/m、3000mm×2000mm

记为

:

清水

ACW--C50-100-150-A07-3000×2000-T/CECS10199—2022

5技术要求

51原材料

.

511水泥

..

水泥应采用强度等级不低于级的通用硅酸盐水泥性能应符合的规定

42.5,GB175。

3

T/CECS10199—2022

512砂石骨料

..

5121普通混凝土用砂石质量应符合的规定

...、JGJ52。

5122细骨料可根据工程对微孔混凝土密度要求选用陶砂天然砂和人工砂天然砂含泥量不应大

...,、,

于人工砂石粉含量不应大于其他质量应符合的规定

2%,2%,JGJ52。

513轻骨料

..

5131轻粗骨料应根据微孔混凝土密度和强度等级选择陶粒火山渣等堆积密度不宜大于

...、,

3最大粒径不宜大于且不应大于钢筋骨架最小净间距的

800kg/m,20mm,3/4。

5132轻骨料的筒压强度应符合表规定

...1。

表1轻骨料筒压强度

轻骨料种类密度等级筒压强度

/MPa

300≥0.5

400≥1.0

陶粒500≥1.5

600≥2.0

700≥3.0

800≥4.0

火山渣其他工矿废渣600≥0.8

、

轻骨料700≥1.0

800≥1.2

5133轻骨料对应的微孔混凝土强度等级不应小于表的规定

...2。

表2轻骨料密度等级对应的微孔混凝土强度等级

轻骨料种类
