DB43/T 2837.6-2023 在用大型游乐设施安全评估规则 第6部分：陀螺类

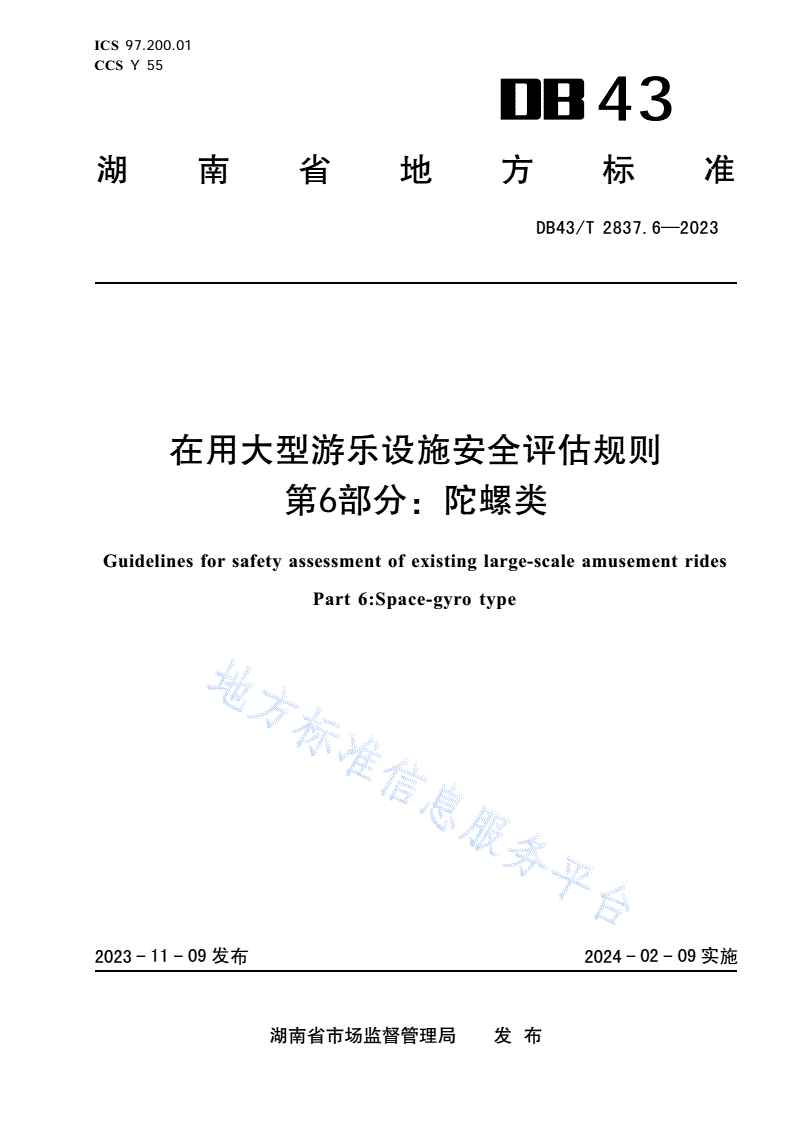

ICS97.200.01

CCSY55

43

湖南省地方标准

DB43/T2783.6—2023

在用大型游乐设施安全评估规则

第6部分：陀螺类

Guidelinesforsafetyassessmentofexistinglarge-scaleamusementrides

Part6:Space-gyrotype

2023-11-09发布2024-02-09实施

湖南省市场监督管理局发布

DB43/T2837.6—2023

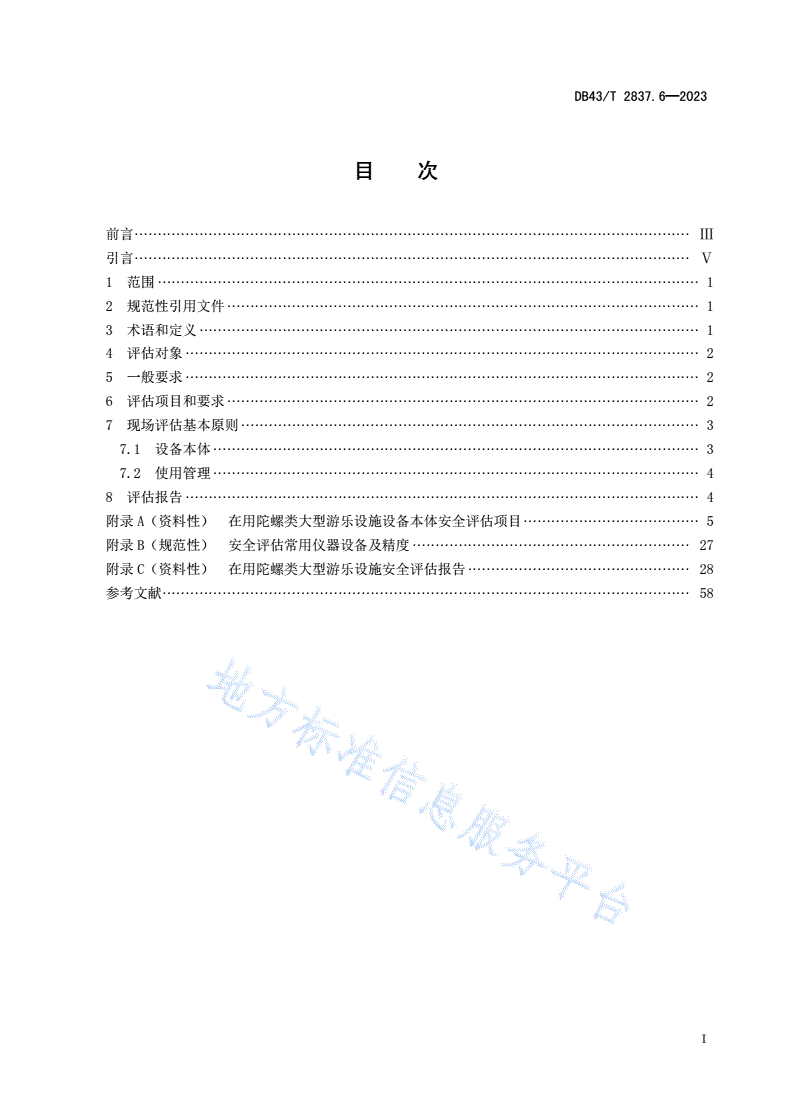

目次

前言························································································································Ⅲ

引言························································································································Ⅴ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4评估对象···············································································································2

5一般要求···············································································································2

6评估项目和要求······································································································2

7现场评估基本原则···································································································3

7.1设备本体·········································································································3

7.2使用管理·········································································································4

8评估报告···············································································································4

附录A（资料性）在用陀螺类大型游乐设施设备本体安全评估项目······································5

附录B（规范性）安全评估常用仪器设备及精度····························································27

附录C（资料性）在用陀螺类大型游乐设施安全评估报告················································28

参考文献··················································································································58

I

DB43/T2837.6—2023

II

DB43/T2837.6—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件是DB43/T2837—2023《在用大型游乐设施安全评估规则》的第6部分。DB43/T2837—2023

包括以下部分：

——第1部分：总则；

——第2部分：滑行车类；

——第3部分：飞行塔类；

——第4部分：自控飞机类；

——第5部分：架空游览车类；

——第6部分：陀螺类；

——第7部分：转马类；

——第8部分：碰碰车类；

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省市场监督管理局提出。

本文件由湖南省特种设备标准化技术委员会归口。

本文件起草单位：湖南省特种设备检验检测研究院。

本文件主要起草人：董志勇、孙建、杨志勇、梁峻欣、周旭升、肖化明、成浪、刘琪、邱红勇、彭

苗、梁志善、贺宏、蔡贝。

III

DB43/T2837.6—2023

IV

DB43/T2837.6—2023

引言

大型游乐设施是人们休闲娱乐的重要载体，随着时代的进步，其安全状况逐渐成为社会公共安全的

重要组成部分。与设计使用期限内正常工作的大型游乐设施相比，发生过安全事故、故障频率高、遭受

过自然灾害等情况的大型游乐设施，风险隐患程度更高。开展有效的安全评估工作，为判断此类大型游

乐设施是否满足安全运行要求提供了重要的参考依据。

目前，大型游乐设施安全评估的程序、内容、要求和方法缺乏相关标准，大型游乐设施安全评估活

动不能系统、全面、有效地开展。

本文件从在用大型游乐设施设备本体及使用管理两方面着手，解决如何科学、系统、全面地评估设

备的安全性能，并提出安全评估给出降低风险程度的建议措施。这项标准弥补了安全评估行为规范的空

白，为特种设备安全与节能工作的实施开辟了新的途径，有着极大的经济效益和社会效益。

特种设备目录将大型游乐设施划分为13个类别，为了便于标准的使用、实施以及后续的补充完善，

按照类别进行标准起草。

V

DB43/T2837.6—2023

VI

DB43/T2837.6—2023

在用大型游乐设施安全评估规则第6部分：陀螺类

1范围

本文件规定了在用陀螺类大型游乐设施安全评估的评估对象、一般要求、评估项目和要求、现场评

估基本原则及安全评估报告。

本文件适用于在用陀螺类大型游乐设施的安全评估。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T699优质碳素结构钢

GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮

GB2894安全标志及其使用导则

GB/T3077合金结构钢

GB4706.1—2005家用和类似用途电器的安全第1部分：通用要求

GB5226.1机械电气安全机械电气设备第1部分：通用技术条件

GB5725安全网

GB8408大型游乐设施安全规范

GB13495.1消防安全标志第1部分：标志

GB/T34370.3游乐设施无损检测第3部分：磁粉检测

GB/T34370.4游乐设施无损检测第4部分：渗透检测

GB/T34370.5游乐设施无损检测第5部分：超声检测

GB/T39079大型游乐设施检验检测加速度测试

GB50057建筑物防雷设计规范

GB50231—2009机械设备安装工程施工及验收通用规范

DB43/T2837.1—2023在用大型游乐设施安全评估规则第1部分：总则

3术语和定义.

下列术语和定义适用于本文件。

3.1

陀螺类大型游乐设施space-gyrotypeoflarge-scaleamusementrides

乘人部分绕可变倾角的轴旋转及运动形式类似的大型游乐设施。

3.2

在用陀螺类大型游乐设施existingspace-gyrotypeoflarge-scaleamusementrides

已投入使用的陀螺类大型游乐设施。

1

DB43/T2837.6—2023

4评估对象

4.1本标准适用于具有以下情形之一的在用陀螺类大型游乐设施：

a）发生一般等级以上事故的；

b）故障频率高，影响安全使用的；

c）遭受水浸、火灾、雷击、地震等灾害影响的；

d）政府或者使用单位委托的；

e）其他需要开展安全评估的情形。

4.2本标准所规定的安全评估不涉及在用陀螺类大型游乐设施的寿命预测。

5一般要求

5.1在用陀螺类大型游乐设施安全评估的评估机构、评估程序、评估内容和评估方法应符合DB43/T

2837.1—2023的相关要求。

5.2进行在用陀螺类大型游乐设施安全评估，评估机构应当配备包括（但不限于）《安全评估常用的仪

器设备及精度表》（见附录B）中所列的仪器设备、计量器具和工具，其精度应当满足附录B中提出的

要求。

6评估项目和要求

6.1在用陀螺类大型游乐设施的安全评估项目、内容、要求及风险等级应按照DB43/T2837.1—2023

中第7章规定的原则确定。

6.2在用陀螺类大型游乐设施设备本体的安全评估项目应包括（但不限于）以下内容；

1）设备周边设施：安全栅栏及进、出口，安全栅栏尺寸、通往设备平台的阶梯，用于检修的爬

梯、通道、平台，安全标志，乘客须知，音响信号装置，附属设施及附加载荷等；

2）轴承：状态，温度和温升，润滑等

3）电动机：选型，安装，状态，温升，过载（过热）保护及起动端电压等；

4）联轴器：安装，两轴的同轴度和端间隙，径向跳动，轴向窜动等；

5）制动器：设置，型式，动力源切断或控制中断时制动状态，维持电压，制动力矩，部件状态

及制动加速度等；

6）减速箱：齿轮油，传动轴、键等；

7）齿轮：选型、润滑、啮合面状态及啮合接触斑点等；

8）传动带：选型，摩擦力，磨损，张紧等；

9）滚子链：选型，啮合，磨损及伸长，张紧等；

10）钢丝绳：选型，端部紧固装置，绳夹，余量及脱槽装置，报废等；

11）液压、气动系统：设置，油管、气管，接头，油温，油质及油箱密封，系统过压保护装置，

渗漏，失压或失速保护装置或措施，辅助系统及安全附件等；

12）重要轴：重要轴、销轴材料及其表面硬度，润滑，圆角，无损检测，磨损和锈蚀，防松脱措

施等；

13）金属结构及连接：金属结构宏观情况，螺栓等连接，焊缝表面质量，无损检测，涂装、锈蚀

情况等；

2

DB43/T2837.6—2023

14）非金属件：外观状态；

15）木结构件：外观状态；

16）轨道结构：晃动，磨损，表面平整度，接头间隙及高低差等；

17）乘载系统：乘人部分框架，玻璃钢件，乘人部分尺寸，乘人部分提升装置选型和平衡，乘人

舱门锁紧装置，束缚装置，安全压杠，安全带，安全把手与安全挡杆等；

18）应急救援：应急救援装置及措施，标识，有效性等；

19）供电系统：总电源开关设置，电气元件容量，漏电保护装置外观及状态，电源进线的敷设，

电气设备的保护，低压配电系统的接地型式，接地要求和接地电阻，驱动电动机、电控柜带

电回路的绝缘，工作电压不大于50V的电源变压器绝缘，变频器工作温度，集电器等；

20）控制和操作系统：设置，控制元件，无线、非机械式传感器的抗干扰，控制输入，控制输岀，

操作按钮、信号灯等标志和颜色，启动按钮，紧急停止按钮，乘客操作电器开关，限位控制

装置、防止误启动控制装置或措施，安全联锁，超过工作限值控制等；

21）配电盘柜：设置和外观状态，安全警示标志，门锁，端子排，配电线接头及连接，接地线颜

色，继电器、接触器工作情况等；

22）配线槽：设置及状态；

23）视频监视系统：外观及状态；

24）配电房：设置及状态；

25）装饰照明系统：回路设置，外观状态，电压，照度等；

26）基础：基础宏观情况、地脚螺栓等；

27）安全网或防坠物措施：设置位置及状况；

28）运行区域的安全防护：乘人部分与障碍物间安全距离，乘客可触及之处的危险突出物，操作

室的视野情况，风速计，吊厢进出口与站台高，避雷装置，防护装置或隔离措施等；

29）功能试验：空载运行试验、满载运行试验、偏载运行试验等；

30）性能试验：运行速度、应力测试等；

31）安全性能：传动系统安全性能。

6.3在用陀螺类大型游乐设施使用管理评估项目、内容及要求应满足DB43/T2837.1—2023中7.3的

规定。

6.4在用陀螺类大型游乐设施设备本体的安全评估项目、内容、要求及风险等级参见附录A。

7现场评估基本原则

7.1设备本体

7.1.1根据陀螺类大型游乐设施设备本体的安全评估项目要求，在现场进行设备评估时，如果该项目

满足附录A中的“评估要求”，则评估小组应统一按风险等级4D（Ⅰ级）进行风险评定，且附录C中“问

题描述”栏填写“符合”，“需要采取措施”栏填写如“正常维保，无需采取额外措施”等建议措施；如

果该项目未能满足附录A中的“评估要求”，评估小组应在附录C中“问题描述”栏对问题进行清晰、

简要的描述，并在“需要采取措施”栏填写建议采取的风险控制措施，原则上按照附录A给定的风险等

级进行风险评定。评估小组也可根据现场设备实际情况，对相关项目的风险等级进行适当的调整，并备

注说明理由。

7.1.2对于附录A以外的评估项目，按照上述方法进行安全评估。其风险等级由评估组按照DB43/T

2837.1—2023中8.1的规定，根据评估设备实际情况进行评定。

3

DB43/T2837.6—2023

7.1.3对于附录C中不适用的项目，在该项目的各栏中填写“无此项”。

7.2使用管理

7.2.1对于使用管理的各评估项目，如果该项目满足DB43/T2837.1—2023附录B中的“评估要求”，

则评估小组应在本文件附录C中“评估结论”栏填写“符合”，“问题描述”栏填写“无”，“建议措施”

栏填写“无”。如果该项目不满足DB43/T2837.1—2023附录B中的“评估要求”，则评估小组应在附录

C中“评估结论”栏填写“不符合”，“问题描述”栏对问题进行清晰、简要的描述，并在“建议措施”

栏填写建议采取的风险控制措施。

7.2.2对于附录C中不适用的项目，在该项目的各栏中填写“无此项”。

8评估报告

8.1在用陀螺类大型游乐设施安全评估报告的出具，应符合DB43/T2837.1—2023的相关要求。

8.2在用陀螺类大型游乐设施安全评估报告参见附录C。

4

DB43/T2837.6—2023

附录A

（资料性）

在用陀螺类大型游乐设施本体安全评估项目

在用陀螺类大型游乐设施设备本体的安全评估项目见表A.1。

表A.1在用陀螺类大型游乐设施设备本体安全评估项目

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

安全栅栏及进、出口设置应符合以下要求：

a）游乐设施周围及高出地面500mm以上的站台，应设置安全栅栏或其他有效的隔离设施，防止人员误

安全栅栏及进、入；防止围栏外的人触碰到乘人及乘人设施；

1.12-4CⅡ-Ⅲ

出口b）安全栅栏应分别设进、出口，在进口处宜设引导栅栏。站台应有防滑措施；

c）安全栅栏门开启方向应与乘客行进方向一致（特殊情况除外）。为防止开关门时对人员的手造成伤

害，门边框与立柱之间的间隙应适当，或采取其他防护措施。

安全栅栏尺寸应符合以下要求：

a）游乐设施周围及高出地面500mm以上的站台，应设置安全栅栏或其他有效的隔离设施，室外安全栅

1

安全栅栏栏高度应不低于1100mm，室内儿童娱乐项目，安全栅栏高度应不低于650mm，栅栏的间隙和距离地

设备周1.24CⅡ

尺寸面的间隙应不大于120mm，安全栅栏应设置为儿童不易攀爬的结构，工作人员专用通道或平台的栅

边设施

栏除外；

b）当站台高度超过2m时，安全栅栏高度应不低于1200mm。

通往设备平台的阶梯

通往设备平台的

1.3游乐设施进出口的台阶宽度应不小于240mm，高度为140mm～200mm，阶梯的坡度应保持一致。进出口为3DⅡ

阶梯

斜坡时，坡度不大于1：6；有防滑花纹的斜坡，坡度不大于1：4。

用于检修的爬梯、通道、平台应满足以下要求：

用于检修的爬

1.4用于检查维修用的爬梯、通道、平台应牢固，其空间应能满足工作要求。高于3m的爬梯应设置防护装置3CⅢ

梯、通道、平台

或安全带挂接装置。

5

DB43/T2837.6—2023

表A.1在用陀螺类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

安全标志应符合以下要求：

a）必要时，应在游乐设施明显的位置设置醒目的安全标志，安全标志分为禁止标志（红色）、警告标

1.5安全标志志（黄色）、指令标志（蓝色）和提示标志（绿色）等四种类型，安全标志的图形式样应符合GB2894、4CⅡ

GB13495.1的规定；

b）乘人装置应明确标识额定乘员数量和承载重量。

1乘客须知应符合以下要求：

a）在游乐设施明显处应公布乘客须知。操作服务人员应随时向乘客宣传注意事项，制止乘客的危险行

设备周1.6乘客须知4CⅡ

边设施为。

b）使用单位对非专供儿童乘坐的游乐设施，应根据设备特点等，对乘坐儿童的年龄和身高进行规定。

1.7音响等信号装置应设置起动前提示乘客注意安全的音响等信号装置。3CⅡ

附属设施及附加游乐设施的假山、艺术造型等附属设施，应与设备保持符合标准的安全距离，防止意外掉落、坍塌或者

1.83BⅢ

载荷倾倒之后对设备本身及乘客造成伤害。附加载荷应安装牢固，不影响设备运行安全。

2.1状态轴承不应出现碎裂，影响运行的磨损。3CⅢ

轴承温度和温升应符合以下要求：

2温度

2.2a）滚动轴承端盖处温升不大于30℃，最高温度不大于65℃；4CⅡ

轴承和温升

b）滑动轴承进油孔处温升不大于35℃，且最高温度不大于70℃。

2.3润滑对于轴承及接触面有相对运动的部位，应有润滑措施，需要添加润滑剂的，应便于操作。4CⅡ

电动机的选型应符合以下要求：

3a）电动机的选型应符合GB5226.1的规定；

3.1选型2DⅢ

电动机b）在满载和设计允许偏载的情况下，连续工作的异步电机工作电流应不大于电机的额定电流；

c）对频繁直接起动的异步电机，起动电流应不大于额定电流的4.5倍。

6

DB43/T2837.6—2023

表A.1在用陀螺类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

3.2安装电动机应安装良好。2BⅢ

电动机不应出现下列情况之一：

a）电动机绕组短路、断路、烧毁；

3.3状态b）电动机定子、转子严重磨损；2BⅢ

c）电动机不应有明显的异常声响，振动；

3d）电动机外壳或机座破裂。

电动机

电动机本身因素导致工作温升不应超标，B级（130℃）绝缘工作温升不应超过80K，F级（155℃）绝缘

3.4温升3BⅢ

工作温升不应超过105K。

过载（过热）

3.5电动机应有过载（过热）保护。3DⅡ

保护

3.6起动端电压电动机频繁起动时端电压不宜低于额定电压的90％，不频繁起动时电压不宜低于额定电压的85％。3DⅡ

4.1安装联轴器应安装良好。1CⅣ

两轴的同轴度和

4.2联轴器两轴的同轴度和端间隙符合GB50231的规定。4CⅡ

4端间隙

联轴器

4.3径向跳动联轴器径向跳动量应符合制造厂设计要求。3CⅢ

4.4轴向窜动联轴器轴向窜动量应符合制造厂设计要求。3CⅢ

制动器设置应符合以下要求：

a）当动力电源切断后，停机过程时间较长或要求定位准确的游乐设施，应设制动装置。设备在制动停

止后，应能使运动部件保持静止状态，必要时应设置辅助锁定装置。

5

5.1设置b）制动系统应保证游乐设施紧急停机时不产生较大冲击，升降系统制动应优先选用设备静止或缓慢下1BⅣ

制动器

降制动方式，旋转制动宜选用自然停车或能耗制动方式。制动停止后，应使运动部件、乘载系统保

持静止状态且乘客处于安全状态，必要时应设置辅助锁紧装置或驻车装置。

c）制动装置的构件应有足够的强度（必要时还应验算其疲劳强度）。制动装置的制动行程应可调节。

7

DB43/T2837.6—2023

表A.1在用陀螺类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

游乐设施应视其运动形式、速度及其结构的不同，采用不同的制动方式和制动器结构（如机械、电动、

5.2型式
