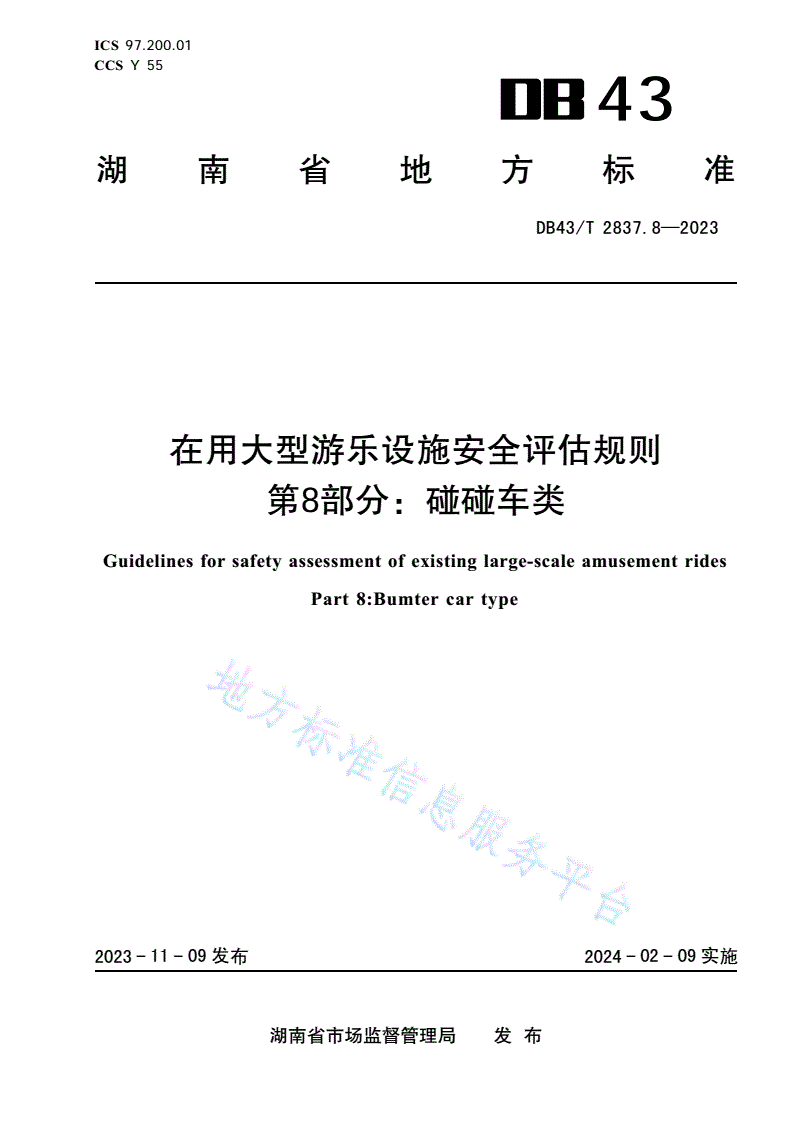

DB43/T 2837.8-2023 在用大型游乐设施安全评估规则 第8部分：碰碰车类

ICS97.200.01

CCSY55

43

湖南省地方标准

DB43/T2783.8—2023

在用大型游乐设施安全评估规则

第8部分：碰碰车类

Guidelinesforsafetyassessmentofexistinglarge-scaleamusementrides

Part8:Bumtercartype

2023-11-09发布2024-02-09实施

湖南省市场监督管理局发布

DB43/T2837.8—2023

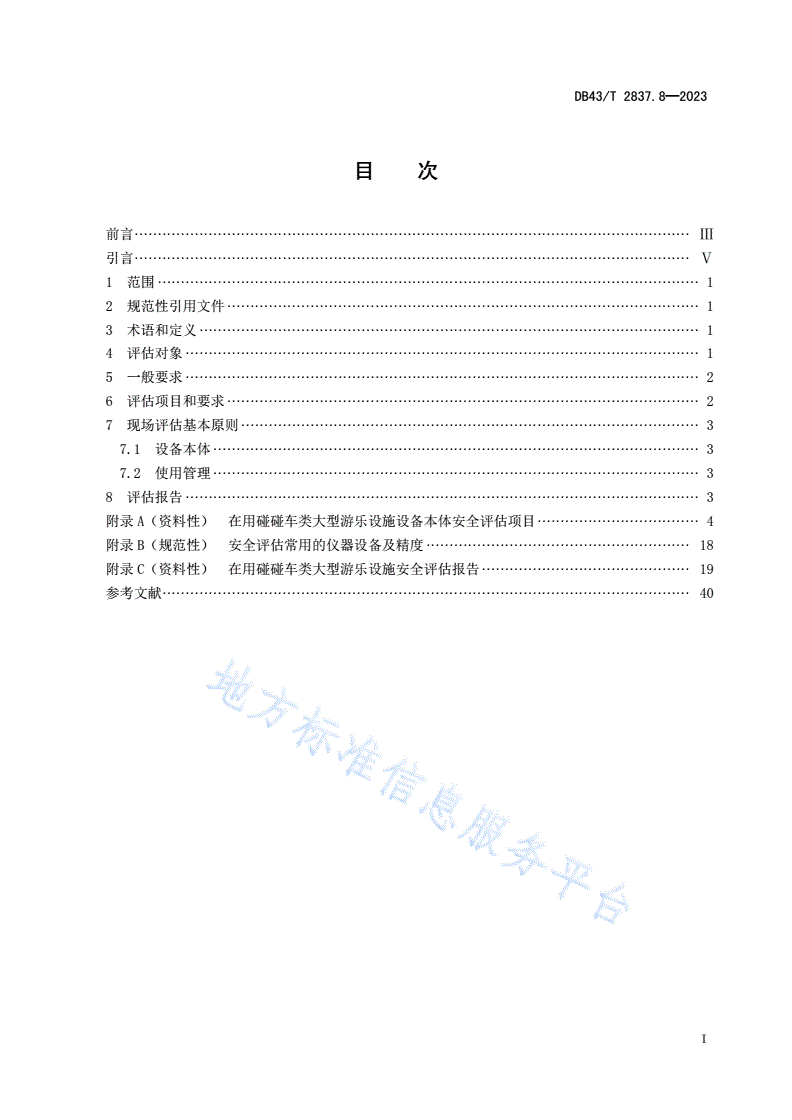

目次

前言························································································································Ⅲ

引言························································································································Ⅴ

1范围·····················································································································1

2规范性引用文件······································································································1

3术语和定义············································································································1

4评估对象···············································································································1

5一般要求···············································································································2

6评估项目和要求······································································································2

7现场评估基本原则···································································································3

7.1设备本体·········································································································3

7.2使用管理·········································································································3

8评估报告···············································································································3

附录A（资料性）在用碰碰车类大型游乐设施设备本体安全评估项目···································4

附录B（规范性）安全评估常用的仪器设备及精度·························································18

附录C（资料性）在用碰碰车类大型游乐设施安全评估报告·············································19

参考文献··················································································································40

I

DB43/T2837.8—2023

II

DB43/T2837.8—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件是DB43/T2837—2023《在用大型游乐设施安全评估规则》的第8部分。DB43/T2837—2023

包括以下部分：

——第1部分：总则；

——第2部分：滑行车类；

——第3部分：飞行塔类；

——第4部分：自控飞机类；

——第5部分：架空游览车类；

——第6部分：陀螺类；

——第7部分：转马类；

——第8部分：碰碰车类。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省市场监督管理局提出。

本文件由湖南省特种设备标准化技术委员会归口。

本文件起草单位：湖南省特种设备检验检测研究院。

本文件主要起草人：刘琪、孙建、梁峻欣、梁志善、周旭升、成浪、杨志勇、董志勇、邱红勇、彭

苗、肖化明、贺宏、蔡贝。

III

DB43/T2837.8—2023

IV

DB43/T2837.8—2023

引言

大型游乐设施是人们休闲娱乐的重要载体，随着时代的进步，其安全状况逐渐成为社会公共安全的

重要组成部分。与设计使用期限内正常工作的大型游乐设施相比，发生过安全事故、故障频率高、遭受

过自然灾害等情况的大型游乐设施，风险隐患程度更高。开展有效的安全评估工作，为判断此类大型游

乐设施是否满足安全运行要求提供了重要的参考依据。

目前，我国大型游乐设施安全评估的程序、内容、要求和方法缺乏相关标准，大型游乐设施安全评

估活动不能系统、全面、有效地开展。

本文件从在用大型游乐设施设备本体及使用管理两方面着手，解决如何科学、系统、全面地评估设

备的安全性能，并提出降低风险程度的建议措施，弥补了安全评估行为规范的空白，为特种设备安全与

节能工作的实施开辟了新的途径，有着极大的经济效益和社会效益。

特种设备目录将大型游乐设施划分为13个类别，为了便于标准的使用、实施以及后续的补充完善，

按照类别进行标准起草。

V

DB43/T2837.8—2023

VI

DB43/T2837.8—2023

在用大型游乐设施安全评估规则第8部分：碰碰车类

1范围

本文件规定了在用碰碰车类大型游乐设施安全评估的范围、对象、一般要求、评估项目和要求、现

场评估基本原则及评估报告。

本文件适用于在用碰碰车类大型游乐设施的安全评估。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T699优质碳素结构钢

GB2894安全标志及其使用导则

GB/T3077合金结构钢

GB4706.1—2005家用和类似用途电器的安全第1部分：通用要求

GB5226.1机械电气安全机械电气设备第1部分：通用技术条件

GB5725安全网

GB13495.1消防安全标志第1部分：标志

GB/T34370.3游乐设施无损检测第3部分：磁粉检测

GB/T34370.4游乐设施无损检测第4部分：渗透检测

GB/T34370.5游乐设施无损检测第5部分：超声检测

DB43/T2837.1—2023在用大型游乐设施安全评估规则第1部分：总则

3术语和定义

下列术语和定义适用于本文件。

3.1

碰碰车类大型游乐设施bumetercartypeoflarge-scaleamusementrides

在固定的车场内运行，由电力、人力及内燃机电力驱动，车体可相互碰撞的大型游乐设施。

3.2

在用碰碰车类大型游乐设施existingbumetercartypeoflarge-scaleamusementrides

已投入使用的碰碰车类大型游乐设施。

4评估对象

4.1本标准适用于具有以下情形之一的在用碰碰车类大型游乐设施：

a）发生一般等级以上事故的；

1

DB43/T2837.8—2023

b）故障频率高，影响安全使用的；

c）遭受水浸、火灾、雷击、地震等灾害影响的；

d）政府或者使用单位委托的；

e）其他需要开展安全评估的情形。

4.2本标准所规定的安全评估不涉及在用碰碰车类大型游乐设施的寿命预测。

5一般要求

5.1在用碰碰车类大型游乐设施安全评估的评估机构、评估程序、评估内容和评估方法应符合DB43/T

2837.1—2023的相关要求。

5.2进行在用碰碰车类大型游乐设施的安全评估，评估机构应当配备包括（但不限于）《安全评估常用

的仪器设备及精度》（见附录B）中所列的仪器设备、计量器具和工具，其精度应当满足附录B中提出

的要求。

6评估项目和要求

6.1在用碰碰车类大型游乐设施的安全评估项目、内容、要求及风险等级应按照DB43/T2837.1—2023

中第7章规定的原则确定。

6.2在用碰碰车类大型游乐设施设备本体的安全评估项目应包括（但不限于）以下内容；

1）设备周边设施：安全栅栏及进、出口，安全栅栏尺寸，通往设备平台的阶梯，用于检修的爬梯、

通道、平台，安全标志，乘客须知，音响等信号装置，装饰物，设备结构本体以外的设施等；

2）动力装置：蓄电池，消声器，油箱等；

3）轴承：状态，温度和温升，润滑等；

4）电动机：选型，安装，状态，温升，过载（过热）保护，起动时端电压，防止超速的控制装

置等；

5）减速机及摩擦离合器：减速机及摩擦离合器运行情况，离合器选型和连接，离合器运行状

态等；

6）缓冲轮胎：设置要求，充气轮压力状况，磨损情况等；

7）重要轴：重要轴、销轴材料及其表面硬度，润滑，运行情况，圆角，重要轴、销轴的无损检测，

磨损和锈蚀等；

8）金属结构及连接：金属结构宏观情况，钢结构件外观状态，机加工件外观状态，重要连接螺栓、

销轴（强度、防松、防脱、标识），焊缝表面质量检验，重要焊缝的无损检测，锈蚀情况等；

9）乘载系统：乘人部分框架材料，玻璃钢件，乘人部分尺寸，乘客操作的电器开关安全电压，转

向机构，车轮装置，安全带（外观及状态、安全带设置、卡扣组件），安全把手与安全挡杆外

观及状态，故障或急停状态下束缚装置状态，束缚装置有效性等；

10）非金属件：玻璃，橡胶，尼龙，聚氨酯等外观状态，木结构件外观状态等；

11）配电系统：配电房设置及状态，总电源开关设置，漏电保护装置外观及状态，总电源开关容

量，电源线敷设要求，配电盘柜设置和外观状态，安全警示标志，门锁，端子排，配电线接

头及连接，低压配电系统的接地型式，接地要求和接地电阻，接地线颜色等；

12）电气控制与保护：装饰照明，控制系统检查，控制与防护系统检查，控制和操作系统设置，

控制元件，继电器、接触器工作情况，变频器工作温度，相序保护装置，电气设备的保护，

驱动电动机、电控柜主回路的绝缘电阻，工作电压不大于50V的电源变压器绝缘情况，操作

2

DB43/T2837.8—2023

按钮，紧急事故开关，电动机检查，车上短路保护装置，馈电电压检查，电动机电压、电流

参数要求，蓄电池电压、电流参数要求，闪电浪涌防护，备用电源等；

13）电极板与取电装置：地板铺设，上、下电极板之间的高度，上电极板，下电极板，摩电弓，

电极触头，滑接器等；

14）车场设置：基础宏观情况，室外车场防雨措施，操作室的视野情况，车场地面，车场周围，

车场面积等；

15）运行区域的安全防护：乘人部分与障碍物间安全距离，乘客可触及之处的危险突出物，机械

安全防护装置或隔离措施，安全网或其他防坠物措施等；

16）功能试验：满载运行试验，传动系统运行状态，车速测定，碰撞试验等；

17）应急救援：应急救援要求。

6.3在用碰碰车类大型游乐设施使用管理评估项目、内容及要求应满足DB43/T2837.1—2023中7.3

的规定。

6.4在用碰碰车类大型游乐设施设备本体的安全评估项目、内容、要求及风险等级参见附录A。

7现场评估基本原则

7.1设备本体

7.1.1根据碰碰车类大型游乐设施设备本体的安全评估项目要求，在现场进行设备评估时，如果该项

目满足附录A中的“评估要求”，则评估小组应统一按风险等级4D（Ⅰ级）进行风险评定，且附录C中

“问题描述”栏填写“符合”，“需要采取措施”栏填写如“正常维保，无需采取额外措施”等建议措施；

如果该项目未能满足附录A中的“评估要求”，评估小组应在附录C中“问题描述”栏对问题进行清晰、

简要的描述，并在“需要采取措施”栏填写建议采取的风险控制措施，原则上按照附录A给定的风险等

级进行风险评定。评估小组也可根据现场设备实际情况，对相关项目的风险等级进行适当的调整，并备

注说明理由。

7.1.2对于附录A以外的评估项目，按照上述方法进行安全评估。其风险等级由评估小组按照DB43/T

2837.1—2023中8.1的规定，根据评估设备实际情况进行评定。

7.1.3对于附录C中不适用的项目，在该项目的各栏中填写“无此项”。

7.2使用管理

7.2.1对于使用管理的各评估项目，如果该项目满足DB43/T2837.1—2023附录B中的“评估要求”，

则评估小组应在本文件附录C中“评估结论”栏填写“符合”，“问题描述”栏填写“无”，“建议措施”

栏填写“无”。如果该项目不满足DB43/T2837.1—2023附录B中的“评估要求”，则评估小组应在附录

C中“评估结论”栏填写“不符合”，“问题描述”栏对问题进行清晰、简要的描述，并在“建议措施”

栏填写建议采取的风险控制措施。

7.2.2对于附录C中不适用的项目，在该项目的各栏中填写“无此项”。

8评估报告

8.1在用碰碰车类大型游乐设施安全评估报告的出具，应符合DB43/T2837.1—2023的相关要求。

8.2在用碰碰车类大型游乐设施安全评估报告见附录C。

3

DB43/T2837.8—2023

附录A

（资料性）

在用碰碰车类大型游乐设施设备本体的安全评估项目

在用碰碰车类大型游乐设施设备本体的安全评估项目见表A.1。

表A.1在用碰碰车类大型游乐设施设备本体安全评估项目

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

安全栅栏及进、出口设置应符合以下要求：

a）游乐设施应有有效的隔离措施，防止人员误入，并分别设有进、出口；

安全栅栏及进、

1.1b）安全栅栏应分别设进、出口，在进口处宜设引导栅栏。站台应有防滑措施；2-4CⅡ-Ⅲ

出口

c）安全栅栏门开启方向应与乘客行进方向一致（特殊情况除外）。为防止开关门时对人员的手造成伤

害，门边框与立柱之间的间隙应适当，或采取其他防护措施。

游乐设施周围及高出地面500mm以上的站台，应设置安全栅栏或其他有效的隔离设施。室外安全栅栏高

1.2安全栅栏尺寸度应不低于1100mm，室内儿童娱乐项目，安全栅栏高度应不低于650mm。栅栏的间隙和距离地面的间隙应不4CⅡ

大于120mm。安全栅栏应设置为儿童不易攀爬的结构。工作人员专用通道或平台的栅栏除外。

1

通往设备平台的游乐设施进出口的台阶宽度应不小于240mm，高度范围为140mm〜200mm，阶梯的坡度应保持一致。进出

设备周1.33DⅡ

阶梯口为斜坡时，坡度应不大于1：6。有防滑花纹的斜坡，坡度应不大于1:4。

边设施

用于检修的爬

1.4用于检查维修用的爬梯、通道、平台应牢固可靠，其空间应能满足工作要求。3CⅢ

梯、通道、平台

安全标志应符合以下要求：

a）必要时，应在游乐设施明显的位置设置醒目的安全标志。安全标志分为禁止标志（红色）、警告标

志（黄色）、指令标志（蓝色）和提示标志（绿色）等四种类型。安全标志的图形式样应符合GB2894、

1.5安全标志4CⅡ

GB13495.1的规定；

b）每辆车应标出定员人数；

c）加速机构应有明显标志。

4

DB43/T2837.8—2023

表A.1在用碰碰车类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

乘客须知应符合以下要求：

a）在游乐设施明显处应公布乘客须知。操作服务人员应随时向乘客宣传注意事项，制止乘客的危险行

1.6乘客须知4CⅡ

为；

b）使用单位对非专供儿童乘坐的游乐设施，应根据设备特点等，对乘坐儿童的年龄和身高进行规定。

1

设备周1.7音响等信号装置应设置起动前提示乘客注意安全的音响等信号装置。3DⅡ

边设施

游乐设施的假山、艺术造型等附属设施，应与设备保持符合标准的安全距离，防止意外掉落、坍塌或者

1.8装饰物3BⅢ

倾倒之后对设备本身及乘客造成伤害。

设备结构本体以

1.9附加载荷应安装牢固，不影响设备运行安全。3BⅢ

外的设施

蓄电池应符合以下要求：

2.1蓄电池a）蓄电池应固定牢固，不能因碰撞而移动；4CⅡ

2b）蓄电池应密封良好，不允许有漏液、渗液现象。

动力

装置2.2消声器消声器的工作状态应良好。3DⅡ

2.3油箱油箱应密封可靠，不应有渗漏现象。3DⅡ

3.1状态轴承不应出现碎裂，影响运行的磨损。3CⅢ

轴承温度和温升应符合以下要求：

3

3.2温度和温升a）滚动轴承端盖处温升不大于30℃，最高温度不大于65℃；4CⅡ

轴承

b）滑动轴承进油孔处温升不大于35℃，且最高温度不大于70℃。

3.3润滑对于轴承及接触面有相对运动的部位，应有润滑措施，需要添加润滑剂的，应便于操作。4CⅡ

电动机的选型应符合以下要求：

4a）电动机的选型应符合GB/T5226.1的规定；

4.1选型2DⅢ

电动机b）在满载和设计允许偏载的情况下，连续工作的异步电机工作电流应不大于电机的额定电流；

c）对频繁直接起动的异步电机，起动电流应不大于额定电流的4.5倍。

5

DB43/T2837.8—2023

表A.1在用碰碰车类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号程度等级等级

4.2安装电动机应安装良好。2BⅢ

电动机不得出现下列情况之一：

a）电动机绕组短路、断路、烧毁；

4.3状态2BⅢ

b）电动机定子、转子严重磨损；

c）电动机外壳或机座破裂。

电动机本身因素导致工作温升不应超标，B级(130℃）绝缘工作温升不应超过80K，F级(155℃）绝缘工

44.4温升3BⅢ

电动机作温升不应超过105K。

过载（过热）

4.5电动机应有过载（过热）保护。3DⅡ

保护

4.6起动时端电压电动机频繁起动时端电压不宜低于额定电压的90％，不频繁起动时电压不宜低于额定电压的85％。3DⅡ

防止超速的控制

4.7有可能超速的游乐设施应设有安全可靠的限速装置或措施。3DⅡ

装置

减速机及摩擦离

5.1减速机及摩擦离合器应平稳可靠。4CⅡ

5合器运行情况

减速机离合器选型和

5.2符合设计要求。4CⅡ

及摩擦连接

离合器

5.3离合器运行状态离合动作是否平稳、准确。4CⅡ

缓冲轮胎设置应符合以下要求：

a）碰碰车车架四周应设缓冲胎，运行速度不大于10km/h，缓冲胎应突出车体和装饰不小于70mm；运行

6.1设置要求2BⅢ

速度不大于4km/h，缓冲带应突出车体和装饰不小于40mm；

6

b）同一车场车辆的缓冲胎应在同一高度上。

缓冲

轮胎6.2充气轮压力状况充气压力应考虑温度的影响并符合该产品规定的压力值范围。3BⅢ

6.3磨损情况充气轮胎胎面不应有深度足以暴露出轮胎帘布层的破裂和割伤。3BⅢ

6

DB43/T2837.8—2023

表A.1在用碰碰车类大型游乐设施设备本体安全评估项目（续）

项目严重概率风险

序号评估内容评估要求备注

编号
