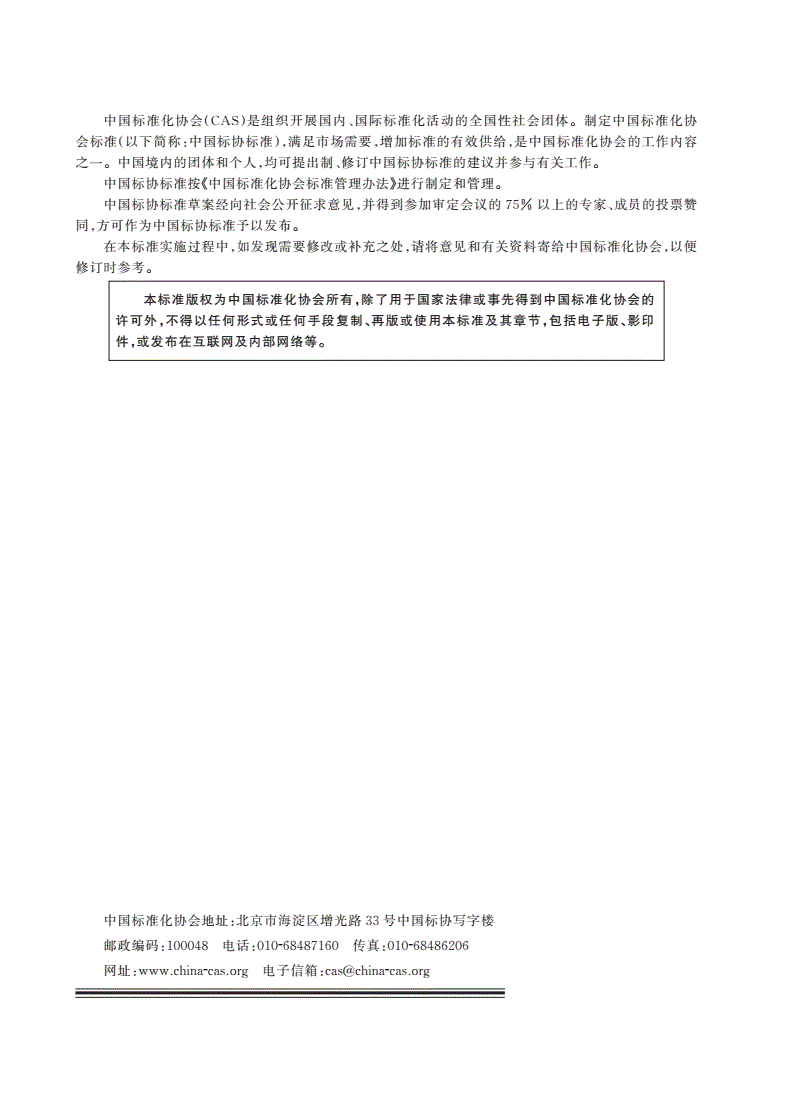

中国标准化协会（CAS）是组织开展国内、国际标准化活动的全国性社会团体。制定中国标准化协

会标准（以下简称：中国标协标准），满足市场需要，增加标准的有效供给，是中国标准化协会的工作内容

之一。中国境内的团体和个人，均可提出制、修订中国标协标准的建议并参与有关工作。

中国标协标准按《中国标准化协会标准管理办法》进行制定和管理。

中国标协标准草案经向社会公开征求意见，并得到参加审定会议的75%以上的专家、成员的投票赞

同，方可作为中国标协标准予以发布。

在本标准实施过程中，如发现需要修改或补充之处，请将意见和有关资料寄给中国标准化协会，以便

修订时参考。

本标准版权为中国标准化协会所有，除了用于国家法律或事先得到中国标准化协会的

许可外，不得以任何形式或任何手段复制、再版或使用本标准及其章节，包括电子版、影印

件，或发布在互联网及内部网络等。

T/CAS605—2022

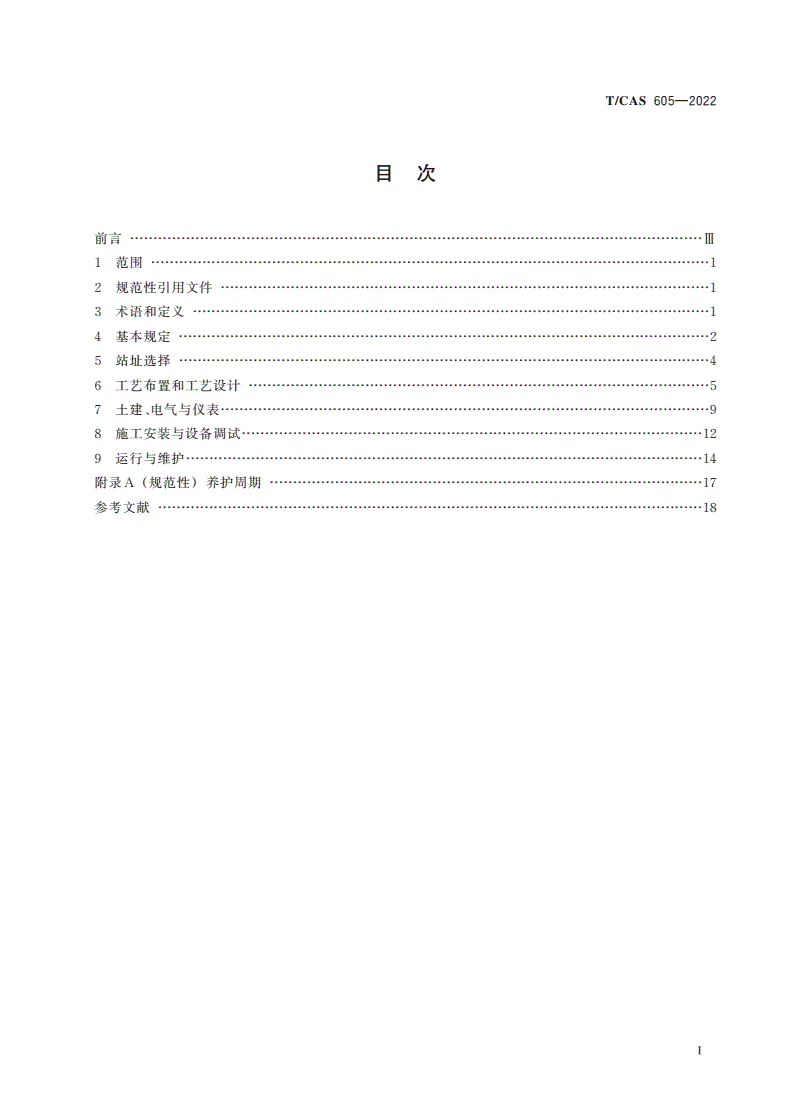

目次

前言……………………………Ⅲ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4基本规定……………………2

5站址选择……………………4

6工艺布置和工艺设计………………………5

7土建、电气与仪表……………9

8施工安装与设备调试………………………12

9运行与维护…………………14

附录A（规范性）养护周期…………………17

参考文献………………………18

Ⅰ

T/CAS605—2022

前言

本文件依据T/CAS1.1—2017《团体标准的结构和编写指南》编写。

本文件起草单位：北京市煤气热力工程设计院有限公司、武汉市燃气热力规划设计院有限公司、西安

市燃气规划设计院有限公司、上海能源建设集团有限公司上海燃气工程设计研究有限公司、青岛能源设

计研究院有限公司、江苏盛伟燃气科技有限公司、北京北燃环能科技发展有限公司、北京博洋德燃气设备

有限责任公司、特瑞斯能源装备股份有限公司、肇庆佛燃天然气有限公司、北京城市管理科技协会、北京

中质通标准技术服务有限公司、北京奥优石化机械有限公司。

本文件主要起草人：井帅、孙明烨、王红莲、秦业美、李沅、张成、王晖、苏岗、马利华、陆智炜、刘军、

郑祥玉、杨光、张学妙、赵学朋、梁金凤、程小伟、宋乐、王博、吕扬、高秋山、祝邵东、何嘉仪、阮雨风、

羊进图、侯畅、张丽莉、赵立明、高宇、王璠、张雅杰、武战略、唐瑞杰、张春兰。

考虑到本文件中的某些条款可能涉及专利，中国标准化协会不负责对任何该类专利的鉴别。

本文件首次制定。

Ⅲ

T/CAS605—2022

直埋式天然气调压工程技术规程

1范围

本文件规定了直埋式天然气调压工程站址选择，工艺布置和工艺设计，土建、电气与仪表，施工安装

与设备调试，运行与维护的技术要求。

本文件适用于进口设计压力不大于1.6MPa，额定流量不大于5×104m3/h，工作温度范围

为-20℃~60℃的直埋式天然气调压工程的设计、施工、调试和运行维护。

注：设计压力大于或等于最高工作压力。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB3096声环境质量标准

GB/T4208外壳防护等级（IP代码）

GB17820天然气

GB/T18603天然气计量系统技术要求

GB/T21447钢质管道外腐蚀控制规范

GB27790城镇燃气调压器

GB27791城镇燃气调压箱

GB/T36051燃气过滤器

GB50016建筑设计防火规范

GB50026工程测量标准

GB50028城镇燃气设计规范

GB50052供配电系统设计规范

GB50057建筑物防雷设计规范

GB50058爆炸危险环境电力装置设计规范

CJJ33城镇燃气输配工程施工及验收规范

CJJ51

城镇燃气设施运行、维护和抢修安全技术规程

CJJ95城镇燃气埋地钢质管道腐蚀控制技术规程

CJJ/T153城镇燃气标志标准

SY/T0556快速开关盲板技术规范

3术语和定义

下列术语和定义适用于本文件。

1

T/CAS605—2022

3.1

直埋式天然气调压装置directlyburiednaturalgaspressureregulatingdevice

将滤芯、调压器及其附属设备集成在箱体或容器内，直接埋设于土壤中的且具有过滤、调压功能的

单元。

3.2

直埋式天然气调压工程directlyburiednaturalgaspressureregulatingengineering

为满足城镇居民生活、商业、建筑采暖制冷及工业生产用气需求，对直埋式天然气调压装置建设和运

行维护的总称。

3.3

区域直埋式天然气调压装置regionaldirectlyburiednaturalgaspressureregulatingdevice

为某个区域供气的直埋式天然气调压装置。

[来源：GB/T51098—2015，2.0.16，有修改]

3.4

专供直埋式天然气调压装置specialdirectlyburiednaturalgaspressureregulatingdevice

仅为特定用户供气的直埋式天然气调压装置。

[来源：GB/T51098—2015，2.0.15，有修改]

3.5

额定流量nominalflowrate

基准状态下，调压装置每路出口在最低进口压力、声明设定出口压力情况下通过的天然气的最大

流量。

[来源：GB27791—2020，3.3，有修改]

3.6

设计压力designpressure

在设计温度下，用于确定管道或容器的最小允许厚度的压力值。

[来源：GB/T50680—2012，2.3.8]

3.7

安全装置safetydevice

保障直埋式天然气调压装置的出口压力不超过安全限度的装置。

注：包括切断装置、放散装置、监控调压器等。

[来源：GB27791—2020，3.8，有修改]

3.8

放散管ventpipe

排放天然气系统中的空气或天然气的管道。

[来源：GB/T50680—2012，2.4.14，有修改]

3.9

通风装置ventilationdevice

为保证直埋式天然气调压装置内部具有自然通风功能的风口或管道。

4基本规定

4.1直埋式天然气调压工程的进口设计压力应不大于1.6MPa。

4.2进入直埋式天然气调压工程的天然气质量应符合GB17820的规定。当下游为居民和商业用户时，

天然气的质量应符合GB50028的相关规定。

2

T/CAS605—2022

4.3直埋式天然气调压工程采用跨级调压时，宜考虑节流效应带来的影响。

4.4直埋式天然气调压工程的工艺流程及范围示意图见图1和图2。

"#

$1F$1F

-

'"

-

E%

-

AG1

B>5



图1直埋式天然气调压工程的工艺流程及范围示意图1

"#

$1F$1F

-

'"

-

AG1

B>5



图2直埋式天然气调压工程的工艺流程及范围示意图2

注：图1、图2虚线框内为直埋式天然气调压工程的工艺流程及范围。

4.5直埋式天然气调压工程与输配系统上、下游管道的分界面应符合表1的规定。

表1直埋式天然气调压工程与输配系统上、下游管道的分界面

序号连接方式分界面

1焊接连接2、3号阀门与输配管道相接的第一道环向接头坡口端面

2法兰连接2、3号阀门与输配管道相接的第一个法兰密封面

3专用连接件或管件连接2、3号阀门与输配管道相接的第一个密封面

4.6当1、4号阀门作为直埋式天然气调压工程的进、出口阀门时，其设置应符合GB50028的相关规定；

当2、3号阀门作为进、出口阀门时，与直埋式天然气调压装置的距离不宜小于5m。

4.7直埋式天然气调压工程管道及主要建、构筑物的设计工作年限应符合下列规定：

a）天然气管道的设计工作年限应不小于30年；

b）工艺设施基础、阀室、电控室等主要建、构筑物的设计工作年限应不小于50年，其结构安全等级

应不低于二级的要求。

4.8在设计工作年限内，直埋式天然气调压装置应保证在正常使用维护条件下的可靠运行。当达到设

计工作年限或在遭受地质灾害、运行事故或外力损害后需继续使用时，应对其进行合于使用评估。

4.9直埋式天然气调压装置的噪声限值应符合GB3096的相关规定，并应不低于表2的规定。

表2直埋式天然气调压装置的噪声限值

直埋式天然气调压工程设置区域噪声限值/dB

0类：康复疗养区等特别需要安静的区域40

1类：居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域45

2类：商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域50

3

T/CAS605—2022

表2直埋式天然气调压装置的噪声限值（续）

直埋式天然气调压工程设置区域噪声限值/dB

3类：工业生产、仓储物流为主要功能，需要防止工业噪声对周围环境产生严重影响的区域55

4a类：高速公路、一级公路、二级公路、城市快速路、城市主干路、城市轨道交通（地面段）两侧区域55

4b类：铁路干线两侧区域60

4.10直埋式天然气调压工程与输配系统钢质管道之间应安装电绝缘装置，并应符合CJJ95的相关

规定。

4.11直埋式天然气调压工程中的天然气管道及直埋式天然气调压装置的腐蚀控制应符合下列规定：

a）天然气管道的腐蚀控制应符合GB/T21447和CJJ95的相关规定；

b）直埋式天然气调压装置应采取腐蚀控制措施，其设计使用年限应不低于天然气管道的设计使用年限。

5站址选择

5.1直埋式天然气调压装置的选址除应符合输配管网系统布置和周边环境的要求外，还符合下列规定：

a）应具有适宜的交通、供电、通信及工程地质条件，并应满足施工、维护和紧急状况时抢险、救援车

辆通行的要求；

b）应满足耕地保护、环境保护、防洪、防台风和抗震等方面的要求；

c）宜设置在绿地、草坪或机动车不能到达的空旷铺装地面；

d）应避开地震断裂带、地基沉陷、滑坡等不良地质构造地段；

e）应避开架空电缆和根系发达的植物；

f）不应设置在地表水积聚的位置；

g）不应设置在车行路下。

5.2设计压力大于0.4MPa的直埋式天然气调压装置的选址宜远离学校、医院、大型商场等人员密集场

所，并应设置在专用场地内。

注：为上述场所供气的除外。

5.3设计压力大于0.4MPa的直埋式天然气调压装置应设置围栏或围墙。围栏或围墙高度不宜低于

2.2m；围栏或围墙上应设置禁止吸烟和严禁动用明火等有明显警示作用的标志，并应符合CJJ/T153的

相关规定。

5.4直埋式天然气调压装置与其他建、构筑物的水平净距应符合表3的规定。

表3直埋式天然气调压装置与其他建、构筑物的水平净距

单位为米

调压装置进口天然气重要公共建筑、一公共电力

建筑物外墙面铁路（中心线）城镇车行道路

设计压力(p)/MPa类高层民用建筑变配电柜

0.8<p≤1.65.011.09.01.53.0

0.4<p≤0.83.06.06.01.53.0

0.2<p≤0.43.06.06.0—3.0

0.01<p≤0.23.06.06.0—3.0

4

T/CAS605—2022

5.5直埋式天然气调压工程放散管与其他建、构筑物的水平净距应不小于直埋式天然气调压装置与其

他建、构筑物的水平净距。

6工艺布置和工艺设计

6.1一般规定

6.1.1直埋式天然气调压装置的设计用气量应根据当地供气原则和条件确定，包括下列用量的一种或

多种：

a）居民生活用气量；

b）商业用气量；

c）工业企业生产用气量；

d）采暖通风和空调用气量；

e）天然气汽车用气量；

f）其他用气量。

6.1.2区域直埋式天然气调压装置的设计流量应根据负荷分布、压力级制、环境影响等因素，经技术经济

比较后确定；还应满足事故工况下系统调度的要求。

6.1.3专供直埋式天然气调压装置与燃具或用气设备之间管道的长度和管径，应保证调压器出口压力的

稳定。

6.2工艺布
